AFDD nosozlik yoyi himoyachisi, bundan keyin himoyachi deb yuritiladi, kirish liniyasidagi nosozlik yoyi, shu jumladan noto'g'ri parallel yoy va xato seriyali yoyni samarali aniqlaydi. Chiziqda yong'inga olib keladigan nosozlik yoyi mavjudligini aniqlaganda, yong'in paydo bo'lishi haqida ogohlantirish maqsadiga erishish uchun chiqish quvvatini o'chirish funktsiyasi amalga oshirilishi mumkin.

So'rov yuborish

Mahsulot tavsifi

AFDD nosozlik yoyi himoyachisi sanoat va fuqarolik binolarida 10KVt va undan past bo'lgan elektr liniyalari uchun javob beradi va himoya chizig'ining uzunligi 100 metrdan oshmasligi kerak.

Mahsulot GB/T 31143-2014 IEC62602 standartiga mos keladi, bu qariyalar uylari, maktablar, savdo binolar, mehmonxonalar, fabrikalar, omborlar, kutubxonalar, ofislar, oilaviy turar joylar va ko'ngilochar joylar va boshqalar uchun mos keladi.

AFDD

Mahsulotning texnik parametrlari

Mahsulot	Ma'lumotlar

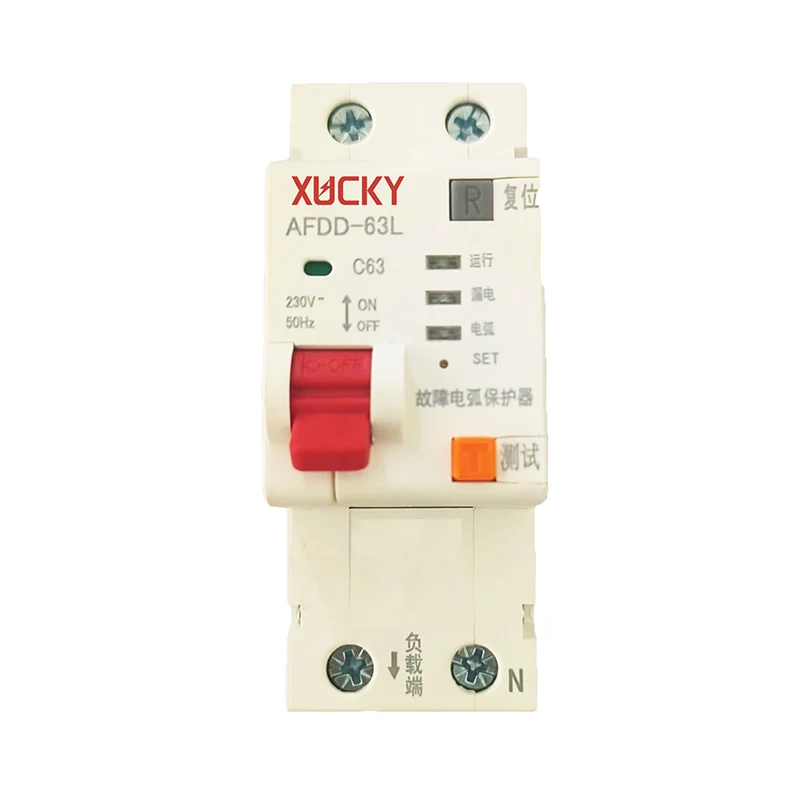

Model	AFDD-63L
Ishlaydigan quvvat manbai	Nominal kuchlanish AC230V
Nominal chastota	50 Gts
Monitor va signal	Noto'g'ri yoy signalizatsiyasi AC40A dan past yuk
Kuchlanishi	Nominal qiymati AC230V
Quvvatlantirish manbai	Nominal qiymat AC63A va undan past
Tashqi o'lcham	1P+N/95,53672,5
O'rnatish usuli	35 mm temir yo'lni o'rnatish
Bo'linish qobiliyati	Nominal qisqa tutashuvni uzish qobiliyati icn (KA): 6.0
O'tkazgich kabeli	1 dan 25 mm2 gacha
Chiqarish xususiyatlari	C, D
Quritishga qarshi elektrostatik deşarj	Havo chiqishi >8; kontakt zaryadsizlanishi >6
Puls guruhining aralashuviga qarshi	4KA.
To'lqin ta'siriga aralashish	4KA.
Atrof-muhit haroratidan foydalaning	-23~+55℃
Namlik va issiqlikka chidamlilik	2-toifa
Dengiz sathidan balandligi	2000 m
O'rnatish muhiti	Muhim tebranish va ta'sirga ega bo'lmagan joylar

Mahsulot hajmi va strukturaviy ta'rifi

AFDD

Foydalanish bo'yicha ko'rsatmalar

1.Ishlash indikatori (yashil), mahsulot yoqilganda va normal ishlayotganida, RUN indikator chirog'i yonadi, bu noto'g'ri yoy funksiyasi yoqilganligini ko'rsatadi.

2.Oqish indikatori (qizil), mahsulot qochqinning buzilishi sababli ajratilganda, keyingi safar eshik yopilganda, qochqinning indikator chirog'i signalni miltillaydi va signal 60 soniyadan keyin avtomatik ravishda ko'tariladi.

3.Arc indikatori (sariq), mahsulot yoy buzilishi tufayli ajratilganda, keyingi safar darvoza yopilganda, yoy indikatori signalizatsiya uchun miltillaydi va signal 60 soniyadan keyin avtomatik ravishda ko'tariladi.

4.Mahsulotni tiklash. Ark yoki oqish nosozligi sababli mahsulot uzilganida, R tugmasi ochiladi va siz eshikni yopish uchun uni bosishingiz kerak.

5.Ajratish tajribasi. Signal yo'q bo'lganda, "T" tugmasini bosing va mahsulot tugmani ochish funktsiyasi normal yoki yo'qligini tekshirish uchun mahsulot tugmani ochish tajribasiga duchor bo'ladi. Mahsulot oqish yoki nosozlik yoy signalizatsiyasi belgisida bo'lsa, signal ko'rsatkichini majburan bo'shatish uchun T tugmachasini 2 soniya bosib turing.

6. Nosozlik yoyining ish rejimini so'rang va o'zgartiring. Joriy ish rejimini so'rash uchun SET tugmasini qisqa vaqt bosing. 4 rejim o'rtasida almashish uchun SET tugmasini uzoq vaqt bosib turing. Bu vaqtda RUN chirog'i miltillaydi. Raqam ish rejimini bildiradi (agar kerak bo'lmasa, uni sozlamang).

1 marta miltillash: rejimni o'chirish. Bu vaqtda yoyni aniqlash funksiyasi o'chiriladi va RUN ishlaydigan chiroq o'chadi.

2 marta miltillash: shovqinlarga qarshi rejim

3 marta miltillash: standart rejim (standart)

4 marta miltillash: o'ta sezgir rejim
