O'zgartirish tugmasi

I. Qo'llaniladigan diapazon

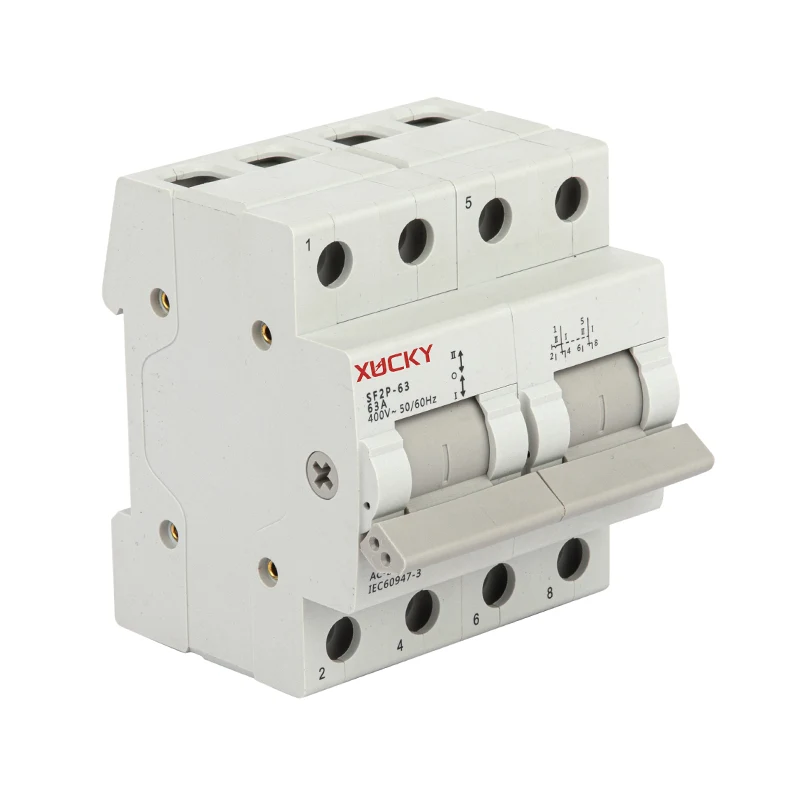

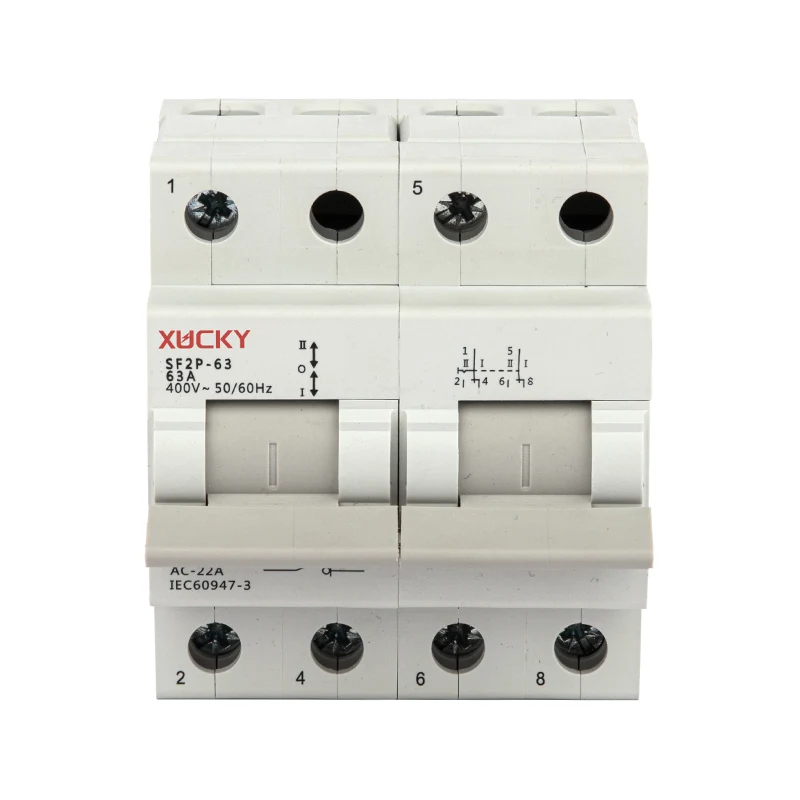

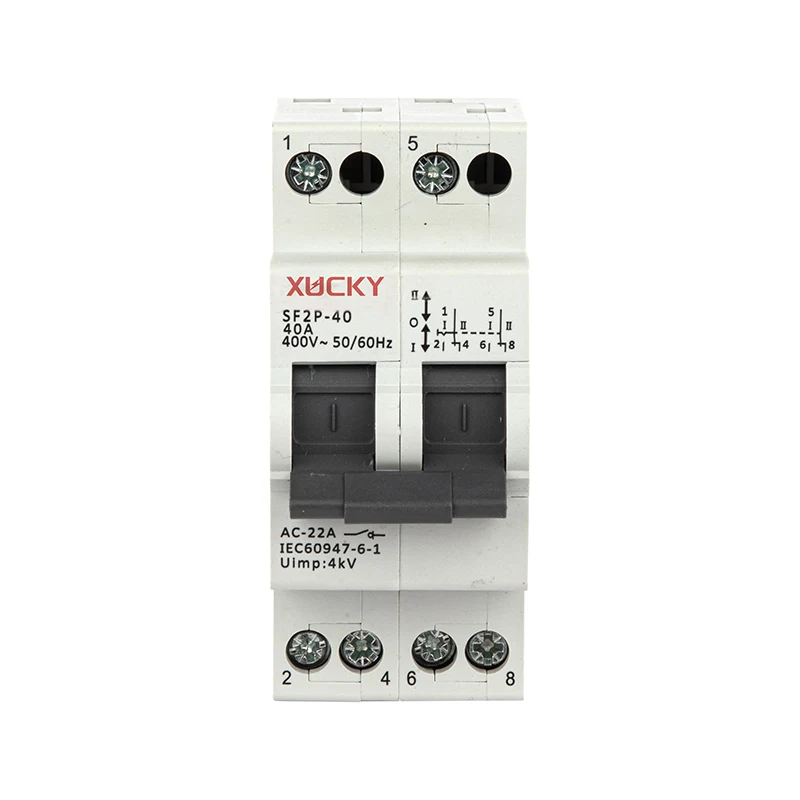

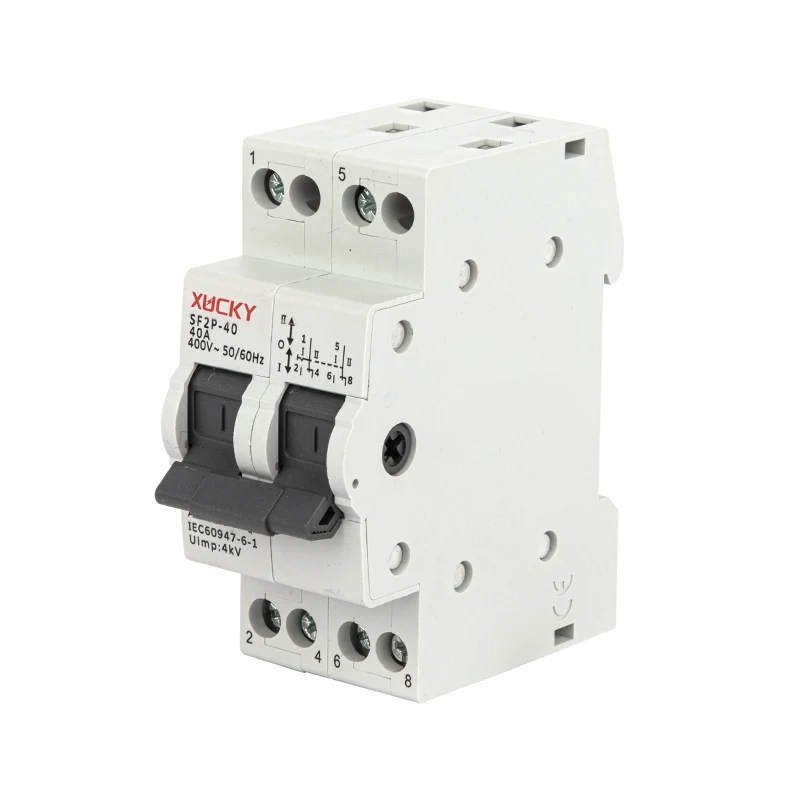

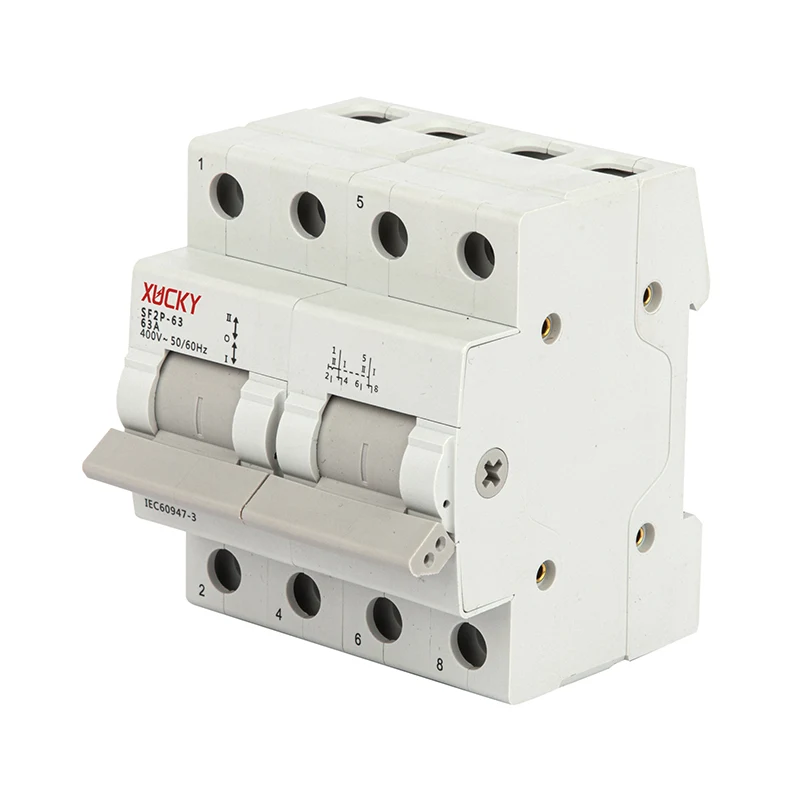

SF seriyali DIN-relsli o'rnatish mikro o'zgartirish kaliti - bu 50 Gts yoki 60 Gts chastotali gibrid qarshilik va empedans pallasida qo'llaniladigan, nominal kuchlanish 230-400 V va nominal oqim 16A-125A dan past bo'lgan, 2 ta quvvat manbai yoki yukni konvertatsiya qilish imkonini beruvchi o'zgartirish moslamasining bir turi. kontaktlarning zanglashiga olib o'tish va o'chirish funktsiyalari. U elektr jihozlarining elektr ta'minotini o'zgartirish, dvigatelning musbat va teskari ishlashini o'zgartirish, qaytib zanjirning kuchlanishini o'lchash va tokning fazasini o'zgartirish va hokazolarda ishlatilishi mumkin. Mahsulot IEC60947-3 va EN60947-3 standartlariga mos keladi

II. Mahsulot xususiyatlari

DIN-relsli o'rnatish mikro o'zgartirish tugmasi O, l va Il ehtiroslarini to'g'ridan-to'g'ri qo'lda tutqich bilan almashtirishni amalga oshiradi. Mexanik eskirishni kamaytirish uchun ichki tutqichning burilish uyasi va milning sirpanish holati barcha yuqori sifatli moylash materiallari bilan qoplangan. Dinamik va statik aloqa yaxshi o'tkazuvchanlik va barqarorlik bilan oqilona aloqa usulini qabul qiladi. Modulli va standart yo'riqnomani o'rnatish tuzilishi, ayniqsa, terminal birlashma apparatining mos keladigan sxemasi uchun javob beradi.

Spetsifikatsiya va xususiyat

■ ON va OFF indikatori

■ IEC60947-3 standartiga muvofiq

■ ON/OFF tutqichi kontaktlarning holatiga mos keladi

■ Tez o'rnatish va olib tashlash

III.Texnik parametrlar

IV. Umumiy va o'rnatish o'lchamlari

V. O'rnatish va foydalanish bo'yicha ko'rsatmalar va diqqat uchun eslatmalar

■ DIN-ray o'rnatish n mikro o'zgartirish kaliti vertikal ravishda o'rnatilishi kerak, yuqori terminal quvvat manbaiga ulangan va qo'lda ishlashda inson xavfsizligini ta'minlash uchun uzilganida dinamik aloqa o'chiriladi.

■ Odatda, DIN-ray o'rnatish mikro o'zgartirish kaliti yoqish va o'chirish vaqtida yuk bilan ishlatilmasligi kerak.

■ Yuqori uchi kiruvchi liniya uchun, pastki uchi esa chiquvchi liniya uchun (yuk terminali), teskari ulanishga ruxsat berilmaydi. Agar I va II pozitsiyalarning kuchini uzish zarur bo'lsa, tutqich O holatiga surilganda, I va II pozitsiyalar to'liq o'chirilgan holatda bo'ladi. Agar II pozitsiyani faollashtirish kerak bo'lsa, tutqichni yuqoriga suring, keyin II pozitsiyaning kontakti ulanadi va I pozitsiyasi uziladi; agar I pozitsiyasi faollashtirilsa, tutqichni pastga torting, keyin I pozitsiyasining kontakti ulanadi, II pozitsiyasi esa uziladi.

■ Mahsulotning 3-pozitsiyali o'zgarishi m ain prujinani siqish va bo'shatishga asoslangan mexanik qismlarning ishlashi orqali amalga oshiriladi. Tutqich yuqori ish kuchiga muhtoj va katta inertsiya kuchini ko'rsatadi (63A-125A mahsuloti), odatda, bir qo'l bilan aniq o'zgartirishni amalga oshirish qiyin va noto'g'ri ishlash kontaktlarning zanglashiga olib keladi. Foydalanish vaqtida 63A-125A mahsulotini ikkala qo'l bilan yoki zavod tomonidan taqdim etilgan aksessuarlar (cho'zilgan d operatsion tutqichi) bilan ishlatish tavsiya etiladi.

■ DIN-relsli o'rnatish mikro o'zgartirgichni ulash va uzish (ortiqcha yuk ostida foydalanish) paytida haddan tashqari oqim bilan qo'llanilmasligi yoki oddiy ish oqimi bilan kesilmasligi kerak. Har qanday baxtsiz hodisa yoki xizmat muddatini qisqartirishning oldini olish uchun kalitni hech qachon kuchli kuch bilan bosmang yoki tortmang.

■ Agar yopiq tarqatish qutisiga bir vaqtning o'zida bir nechta almashtirish kalitlari qo'yilsa, qutida issiqlik to'planishi mumkin, natijada harorat ko'tariladi va kalit juda qizib ketadi. Uzoq muddatli foydalanishdan keyin mahsulotlarning izolyatsion qismlari buziladi va mahsulotning xizmat qilish muddati kamayadi. Harorat + 40C dan yuqori bo'lganida, mahsulotni deaktivatsiya qilish kerak. Agar pasayish koeffitsienti 0,8 bo'lsa. u holda maksimal ish oqimi nominal tokning 08 faktoriga ko'paytirilishi kerak (masalan: maksimal ish oqimi 125Ax 0,8 = 100A).

■ DIN-relsli o'rnatish mikro o'zgartirish tugmasi yoyni o'chirish kamerasiga ega emas. Nosozlik oqimini sindirish uchun uni ishlatishga yo'l qo'yilmaydi. Agar kerak bo'lsa, mijoz katta yuk va qisqa tutashuvni o'chirish qobiliyatiga ega bo'lish uchun to'g'ri sug'urta birikmasini tanlashi mumkin (beton uzilish quvvati tanlangan sug'urtaning uzilish qobiliyatiga qarab belgilanadi). Ulanish simining kesim maydonini o'zgartirish - Mahsulotdan normal foydalanishni ta'minlash uchun o'ta kalit nominal oqimga mos kelishi kerak. Mahsulot simining momenti: 1,2 N. mat 16-40A.

■ Foydalanish vaqtida kalit va simlarning ulanish terminallari vintlar bilan yaxshi mahkamlanganligini tekshirish kerak. Agar terminallar rangini o'zgartirsa,
