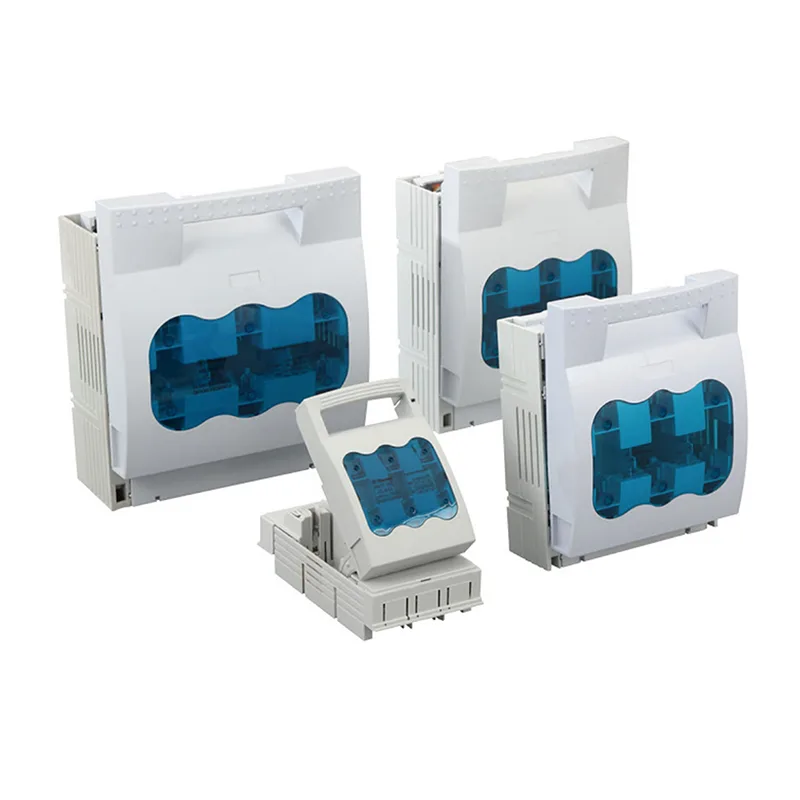

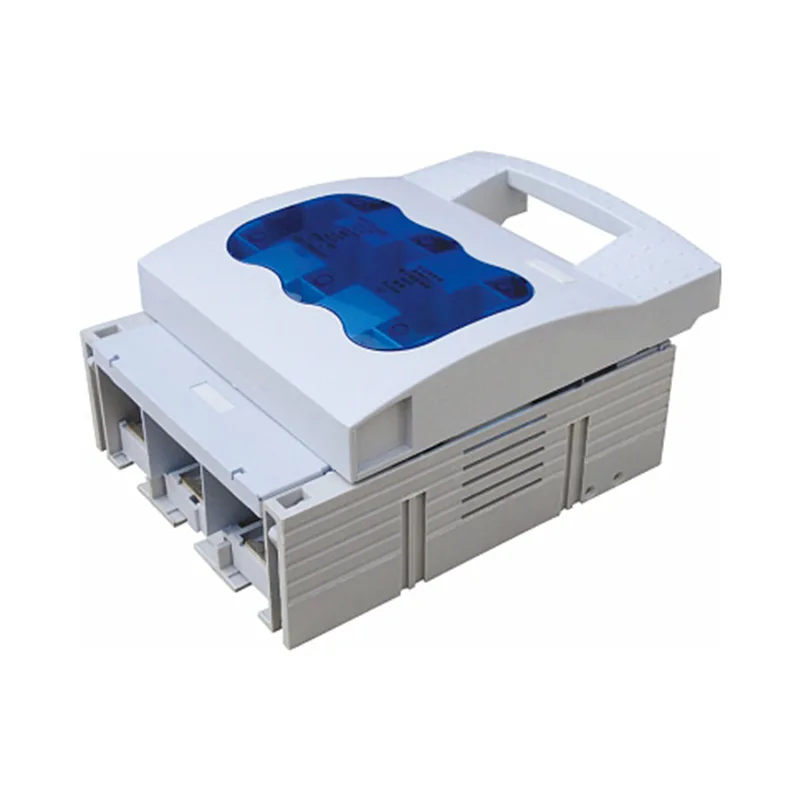

HR17B sug'urta qilishdan uzilish

Xucky HR17B sug'urta qilishdan uzilishni o'chirish mumkin. Joriy 40a ~ 630A ni baholash uchun qo'llaniladi. 2 guruh, 3 guruh va 4 guruh mavjud. Uni Busbarga o'rnatilishi va belgilangan plastinka o'rnatilgan. Shuningdek, u yuqori va pastki uchlarning kirish va chiqish tuzilishi, pichoq-qirrali kirish va ARCning ekskorgeing moslamasi; Yopiq aniqlash teshigi kalit qopqog'ida, signal almashinuvi va aniqlash tugmachasi qurilgan. U sug'urta monitori bilan jihozlangan va pichoq almashtirish bilan jihozlangan bo'lishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Ilova doirasi

Xucky yuqori sifatli HR17B sug'urta qilishdan uzilish o'chirilishi mumkin. Joriy 40a ~ 630A ni baholash uchun qo'llaniladi. 2 guruh, 3 guruh va 4 guruh mavjud. Uni Busbarga o'rnatilishi va belgilangan plastinka o'rnatilgan. HR17b sug'urta qilishdan uzish moslamasi yuqori va pastki uchlarining, pichoq-chet el va yasp o'ralgan qurilmaning kirish va chiqish tuzilishini ta'minlaydi; Yopiq aniqlash teshigi kalit qopqog'ida, signal almashinuvi va aniqlash tugmachasi qurilgan. U sug'urta monitori bilan jihozlangan va pichoq almashtirish bilan jihozlangan bo'lishi mumkin.

To'qishni o'chirish go'zal, roman va qisqa va IEC60947-3 va GB14048.3 ga mos keladi.

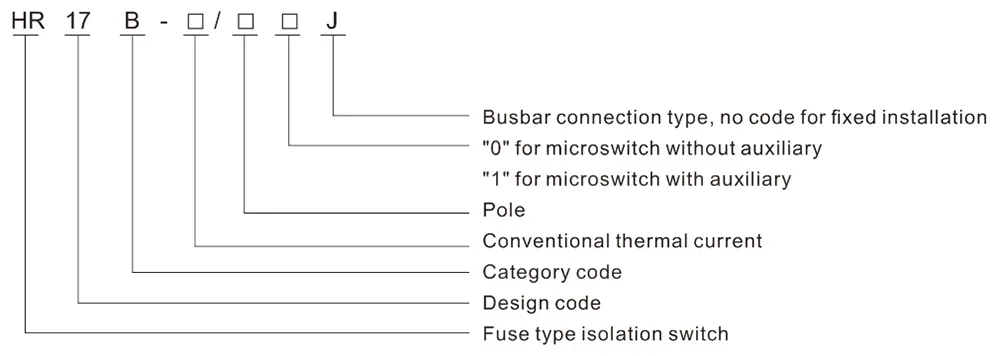

Model va ma'no

Asosiy texnik parametrlar

Uzlukni o'chirish moslash moslagichi		HR17B-40	HR17B-63	HR17b-160	HR17B-250	HR17B-400	HR17B-630
Baholash kuchlanishi UI		690V	690V	800V	800V	800V	800V
Operatsion kuchlanish UE		AC400, 660V
Tezkor operatsion joriy ya'ni	400V AC-23B	40A	63a	160a	250a	...	630A
Tezkor operatsion joriy ya'ni	660V AC-22B	32a	50a	100a	200A	315A	425a
Qisqa vaqtli ishlab chiqarish quvvati ICM		10
Cheklangan qisqa tutuni		50 ka
SUCTELE LINASI		RT14-40	RT14-63	Nt00-160	Nt1-250	NT2-400	NT3-630

Belgilash va o'rnatish o'lchamlari

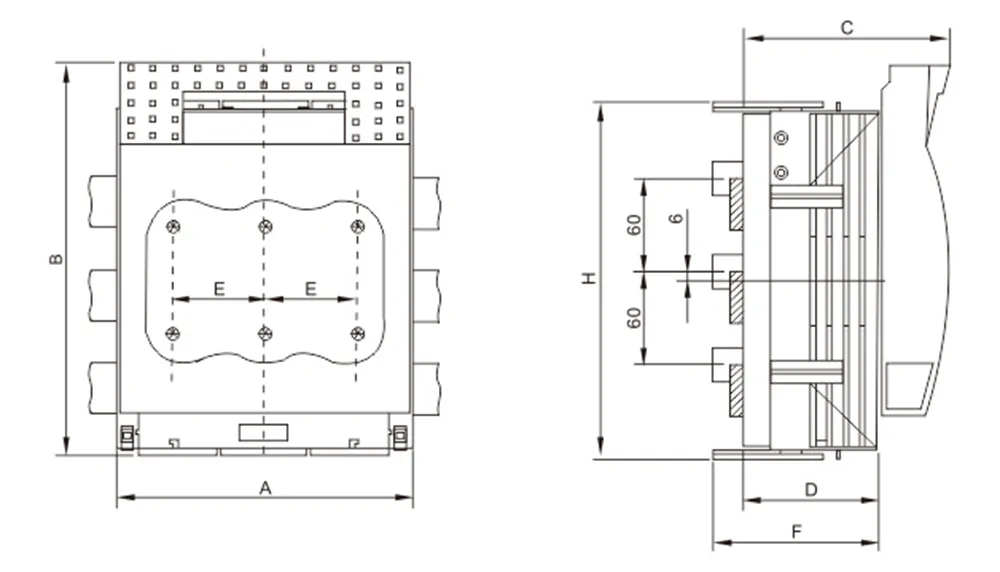

HR17B-160 ~ 630A ning reytingi va o'rnatilgan o'lchamlari

Model	A	B	C	D	E	F	H
HR17b-160 / 30j	106	200	97	60	33	87	200
HR17B-250 / 30j	185	247	128	88	57	110	220
HR17B-400 / 30j	210	290	145	97	65	125	268
HR17B-630 / 30j	256	300	160	112	81	139	285

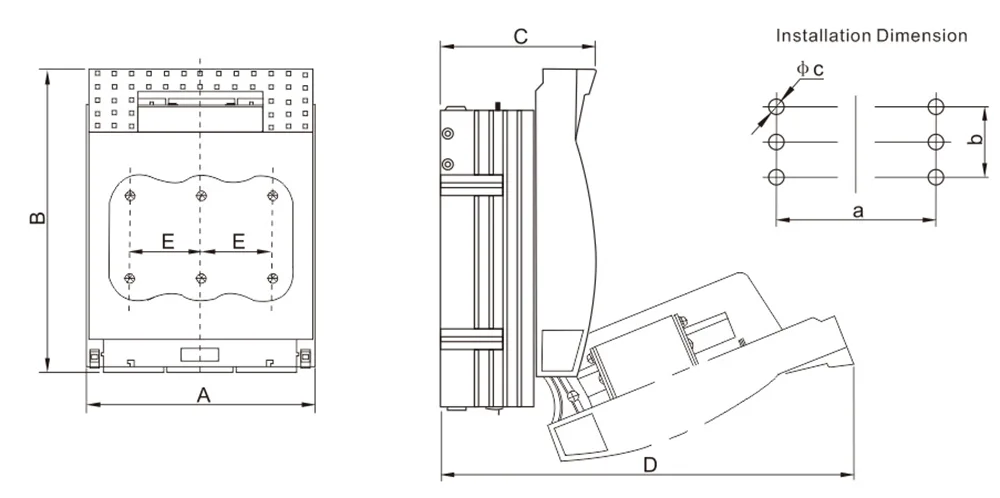

XR17B-40 ~ 630A ning rejalari va o'rnatilishi

Model		Rezyume o'lchovi (mm)					O'rnatish o'lchami (mm)
Model		A	B	C	D	E	a	b	Ploh
HR17B-40	2p	55	116	76	150	21	25	/	F6
HR17B-40	Uchmoq	76	116	76	150	21	42	/	F6
HR17B-63	2p	74	116	76	150	31	35	/	F6
HR17B-63	Uchmoq	105	116	76	150	31	62	/	F6
HR17b-160	2p	75	200	83	205	33	43	25	Ph7
	Uchmoq	106	200	83	205	33	66	25	Ph7
	4p	138	200	83	205	33	100	25	Ph7
HR17B-250	2p	128	247	110	295	57	72	50	F11
	Uchmoq	185	247	110	295	57	114	50	F11
	4p	242	247	110	295	57	172	50	F11
HR17B-400	2p	145	290	125	340	65	80	50	F11
	Uchmoq	210	290	125	340	65	130	50	F11
	4p	276	290	125	340	65	195	50	F11
HR17B-630	2p	175	300	145	360	81	90	50	F11
	Uchmoq	256	300	145	360	81	162	50	F11
	4p	340	300	145	360	81	243	50	F11
