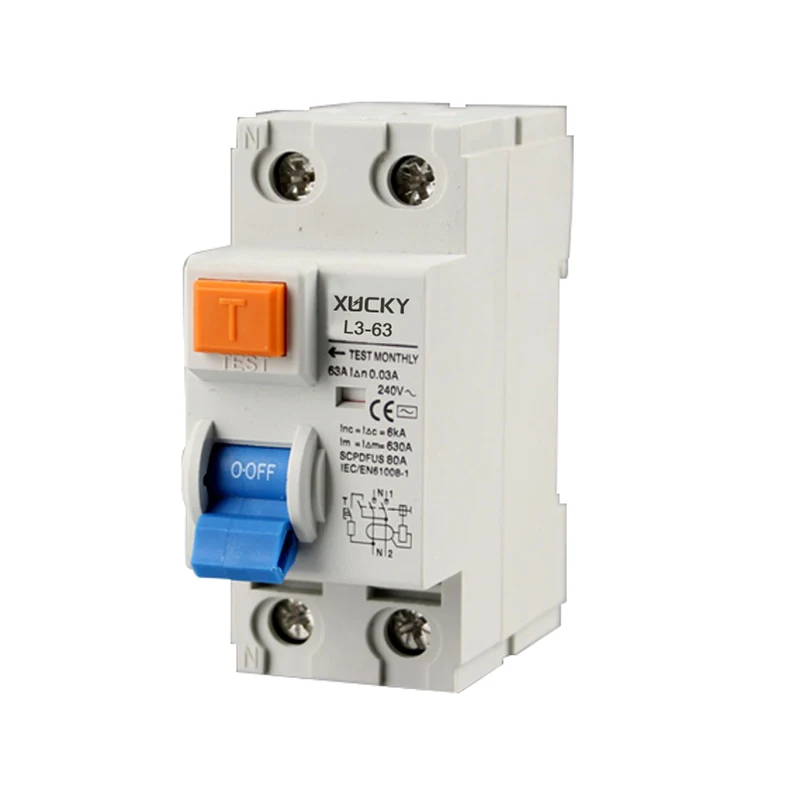

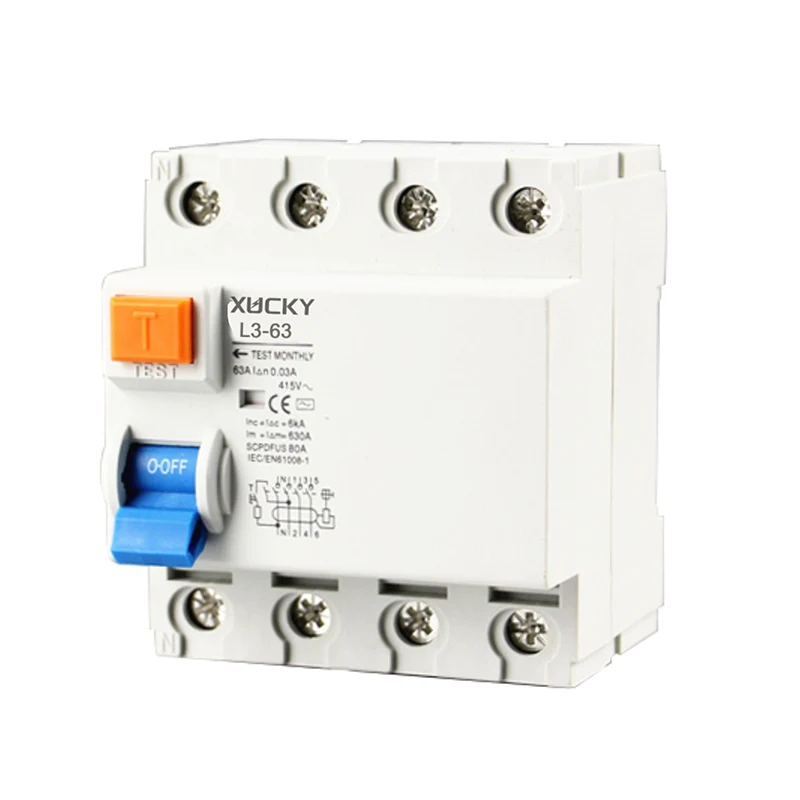

L3-63 qoldiq tok o'chirgichi

L3-63 qoldiq tok o'chirgichining asosiy parametrlari:

Texnik parametr parametr qiymati

Nominal kuchlanish: Un (V) 240V ~ 1P+N,415 V ~ 3P+N

Nominal oqim (A) In: 16 A, 20 A, 25 A, 32 A, A, 40 dan 50 A, 63 A

Nominal qoldiq ish oqimi I (A): 0,03,0,1,0,3

1 p + N, 3 p + N soni

AC turi, doimiy oqim bilan ish holatiga ko'ra A turi Kechikish turi S turi

Nominal cheklovchi qisqa tutashuv oqimi Inc (A): 6000

Nominal cheklovchi qoldiq qisqa tutashuv oqimi I c(A) :6000

Nominal kommutatsiya va uzilish quvvati Im(A): 500 (50A da), 630 (In = 63A)

Nominal qoldiq yoqish va o'chirish quvvati I m(A): 500 (50A da), 630 (In = 63A)

Nominal qoldiq ishlamaydigan oqim I no: 0,5I n

Siqish momenti (N.m): 2,5 ~ 4

Tashqi ko'rinishi va o'rnatish hajmi:

36 daraja-0,42 (1P + N), 72 daraja -0,46 (3P + N), TH35-7,5 o'rnatish qo'llanmasi

Ifloslanish darajasi: 2

Himoya darajasi: IP20

Ⅱ toifasini o'rnating

ID RCCB (qoldiq oqim o'chirgichi) va F360 RCCB qoldiq tok o'chirgichlarining ikki xil modeli bo'lib, ular elektr tizimlarida xavfsizlikni ta'minlash uchun mo'ljallangan asosiy komponentlar bo'lib, odatda oqimdagi nomutanosiblik aniqlanganda kontaktlarning zanglashiga olib keladi. tuproqli xato yoki oqish oqimi.

ID RCCB:

● Dizayn: ID RCCB ixchamlik va o'rnatish qulayligiga alohida e'tibor qaratilgan holda ishlab chiqilgan. Ko'pincha turar-joy va engil tijorat ilovalarida qo'llaniladi.

● Xususiyatlari: Qurilmaning to‘g‘ri ishlashini ta’minlab, nosozlik holatini simulyatsiya qilish uchun sinov tugmasi bilan birga keladi. Bundan tashqari, u sayohat holati uchun vizual ko'rsatkichlarni o'z ichiga olishi mumkin.

● Ishlash: ID RCCB o'zining ishonchliligi va tez javob berish vaqti bilan mashhur bo'lib, uni elektr toki urishi va izolyatsiyadagi nosozliklar natijasida kelib chiqadigan yong'inlardan himoya qilish uchun mos qiladi.

● Xususiyatlar: Odatda, u ma'lum bir chegaragacha (masalan, 32A, 40A) oqimlarni boshqarishi mumkin va qoldiq oqimlar (masalan, 30mA) uchun o'chirish chegarasiga ega.

F360 RCCB:

● Dizayn: F360 RCCB yanada talabchan sanoat va tijorat ilovalari uchun mo'ljallangan. U og'ir muhitlarga va yuqori yuklarga bardosh berish uchun qurilgan.

● Xususiyatlar: Bu model yuqori uzilish qobiliyati, mustahkamlangan chidamlilik va kuzatuv va boshqarish uchun raqamli interfeyslar kabi ilg‘or xususiyatlarni taklif qilishi mumkin.

● Ishlash: Og'ir yuklarda foydalanishga e'tibor qaratgan holda, F360 RCCB murakkab elektr tizimlarida yuqori darajadagi xavfsizlikni ta'minlab, haddan tashqari oqim va tuproq oqish oqimlaridan mustahkam himoyani ta'minlaydi.

● Xususiyatlar: U odatda yuqori oqim ko'rsatkichlarini qo'llab-quvvatlaydi (masalan, 63A gacha yoki undan ko'p) va turli xil dastur talablariga javob berish uchun sozlanishi sayohat sozlamalariga ega bo'lishi mumkin.

Xulosa:

● ID RCCB makon samaradorligi va foydalanish qulayligi ustuvor ahamiyatga ega bo'lgan turar-joy va kichik o'lchamdagi tijorat sharoitlari uchun idealdir.

● F360 RCCB yuqori unumdorlik, chidamlilik va, ehtimol, yanada murakkab boshqaruv imkoniyatlarini talab qiladigan sanoat va yirik tijorat muhitlari uchun ko'proq mos keladi.

● Ulardan birini tanlash elektr tizimining o'ziga xos ehtiyojlariga bog'liq bo'lib, qaror qabul qilish jarayonida asosiy rol o'ynaydigan yuk hajmi, atrof-muhit sharoitlari va talab qilinadigan murakkablik darajasi kabi omillar.
