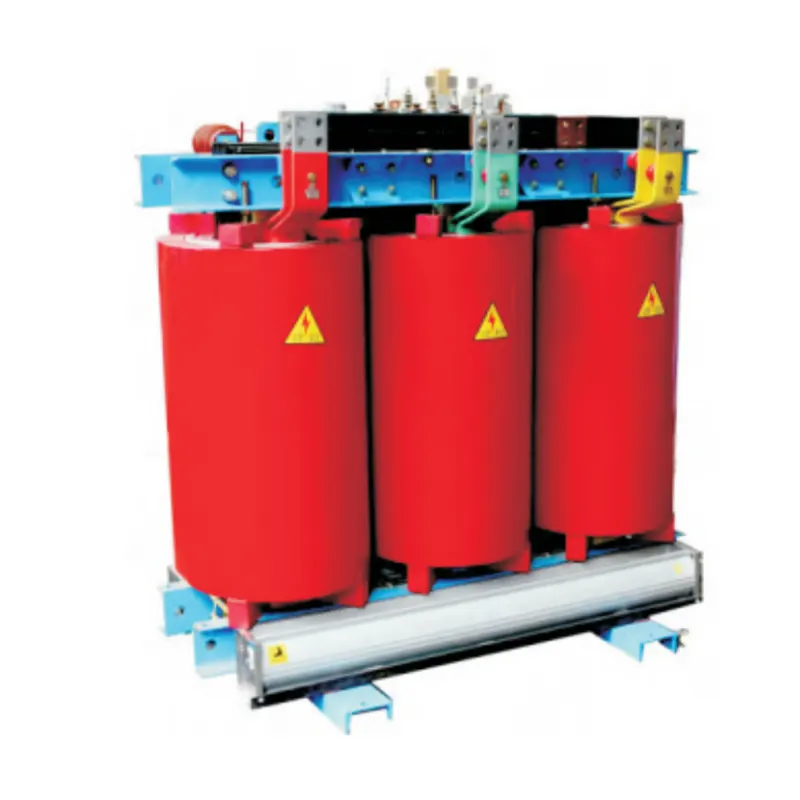

SCB10 quruq turdagi quvvat transformatorlari

Xitoyda professional transformator ishlab chiqaruvchisi va yetkazib beruvchisi sifatida XUCKY sizga yuqori sifatli SCB10 quruq turdagi quvvat transformatorlarini taqdim etishni xohlaydi. Yog 'transformatorlari bilan taqqoslaganda, bu turdagi mahsulotlar xavfsizlik, yong'inga qarshi ishlash va texnik xizmat ko'rsatish talablari bo'yicha xususiyatlarga ega, lekin odatda bir xil nominal quvvatda yuqori boshlang'ich xarajat va nisbatan katta uskunalar hajmiga ega.

Asosiy komponentlar va qurilish

Magnit yadro: Laminatsiyalangan yuqori sifatli sovuq haddelenmiş silikon po'lat plitalardan yasalgan, bitta varaqning qalinligi odatda 0,23 mm dan 0,3 mm gacha, bu esa oqim yo'qotilishi va histerezis yo'qotilishini samarali ravishda kamaytiradi. Yadro pog'onali bo'g'inlar bilan yig'iladi va strukturaning barqarorligi va past ish shovqinini ta'minlash uchun magnit bo'lmagan materiallar bilan biriktiriladi.

Sariqlar: o'rashlar shisha tolali, Nomex yoki epoksi kabi izolyatsion materiallar bilan ishlangan mis yoki alyuminiy o'tkazgichlardan tayyorlanadi. Uning konstruktsiyasi qatlamli, folga va konsentrik o'rashni o'z ichiga oladi, ular orasida folga o'rash qisqa tutashuvga chidamliligi va issiqlik tarqalish ko'rsatkichlariga ega.

Izolyatsiya tizimlari: IEC 60076-11 ning harorat ko'tarilish chegaralariga ko'ra tasniflanadi, jumladan B klassi (130 ° C), F klassi (155 ° C), H sinfi (180 ° C) va C sinflari kabi umumiy toifalar. Epoksi qatronlar quyish jarayoni o'rta kuchlanish transformatorlarini ishlab chiqarishda keng qo'llaniladi, bu yaxshi mexanik xususiyatlar va kimyoviy korroziyaga chidamliligini ta'minlaydi.

Sovutish tizimi: Tabiiy havo sovutish (AN) past quvvatli transformatorlar uchun standart sifatida ishlatiladi. Yuqori nominal transformatorlar uchun majburiy havo sovutish (AF) tizimidan foydalanish mumkin, bu fanning ishlashi bilan birgalikda chiqish quvvatini taxminan 30% dan 50% gacha oshirishi mumkin. Ba'zi transformator dizaynlari, shuningdek, o'rash va yadro atrofidagi havo oqimini optimallashtirish uchun radiatorlar yoki shamollatish kanallari tizimlarini birlashtiradi.

Aksessuarlar: Biz toza ichki muhit uchun ochiq ramka konstruktsiyasidan tortib, chang yoki tashqi muhit uchun IP23 yoki IP54 himoyasi bilan yopiq korpuslargacha bo'lgan keng doiradagi muhofaza variantlarini taklif qilamiz. Ushbu to'siqlar etarli ventilyatsiyani ta'minlaydi, shu bilan birga begona moddalarning kirib kelishini samarali ravishda bloklaydi va oqim qismlari bilan tasodifiy aloqa qilishni oldini oladi.

Ishlash printsipi

Quruq turdagi quvvat transformatorlari elektromagnit induksiya printsipi asosida ishlaydi. O'zgaruvchan tok birlamchi o'rash orqali o'tganda, ikkilamchi o'rash orqali o'tadigan temir yadroda o'zgaruvchan magnit oqim hosil bo'ladi va shu bilan ikkilamchi o'rashda elektromotor kuchni keltirib chiqaradi. Birlamchi va ikkilamchi sariqlarning aylanish nisbatlarini sozlash orqali kuchlanishni oshirish yoki kamaytirish, elektr energiyasini uzatish va konversiyalashni yakunlash mumkin. Butun energiya uzatish jarayoni quruq muhitda qattiq izolyatsion muhitda, suyuq sovutish yoki izolyatsiyalash vositalarisiz amalga oshiriladi.

Asosiy afzalliklari

Xavfsizlik: Yonuvchan suyuqlik izolyatsion moy yo'q, yong'in va atrof-muhit xavfini tubdan yo'q qiladi, ko'p qavatli binolar, shifoxonalar, ma'lumotlar markazlari va boshqa joylarning qat'iy xavfsizlik standartlariga javob beradi.

Kam texnik xizmat ko'rsatish: Yog 'izolyatsiyasini monitoring qilish va tozalashga hojat yo'q, neft sifatini tekshirish (masalan, erigan gazni tahlil qilish) kabi muntazam texnik xizmat ko'rsatishning hojati yo'q, yog'ning sizib chiqishining yashirin xavfi yo'q va butun hayot davomida keng qamrovli xarajat.

Atrof-muhitga mos: LEED, BREEAM va boshqa yashil binolarni baholash standartlariga muvofiq, tuproq yoki suvni ifloslantiradigan neftning oqishi xavfi yo'q.

Moslashuvchan o'rnatish: SCB 10 quruq turdagi tarqatish transformatorlari ichki va cheklangan maydonlarni o'rnatish uchun javob beradi va tegishli izolyatsiya klassi ostida keng harorat oralig'iga (-30 ℃ dan + 50 ℃) moslasha oladi. Kam shovqinli operatsiya: Yadro siqish va o'rash strukturasi dizaynini optimallashtirish orqali ish shovqini odatda 45 - 65 dB (1 metr masofa) bo'lib, ofis binolari, turar-joy binolari va boshqa shovqinga sezgir muhitlar uchun mos keladi.

Ilovalar

Tijorat binolari: Savdo markazlari, mehmonxonalar, aeroportlar va boshqa joylar uchun xavfsizlik va makondan foydalanishni hisobga olgan holda tarqatish tizimlari.

Sanoat sohasi: mahalliy quvvatni konvertatsiya qilish va motorli haydovchi quvvat manbai uchun ishlab chiqarish zavodlari, neftni qayta ishlash zavodlari, shaxtalar va boshqalar.

Qayta tiklanadigan energiya: Bizning qatronlar bilan izolyatsiyalangan quruq turdagi transformatorimiz quyosh elektr stantsiyalari va shamol fermalarida tarmoqqa kirish yoki mahalliy iste'molga moslashish uchun kuchlanishning ko'tarilishi va pasayishiga erishish uchun ishlatilishi mumkin.

Ma'lumotlar markazi: IT uskunalari uchun yuqori samaradorlik va past garmonik buzilishlarga ega barqaror quvvatni ta'minlaydi.

Shahar infratuzilmasi: metro, kasalxonalar, ko'p qavatli binolar va boshqa yong'in xavfsizligi talablari qattiq bo'lgan joylar, moyli transformatorlarni almashtiring.

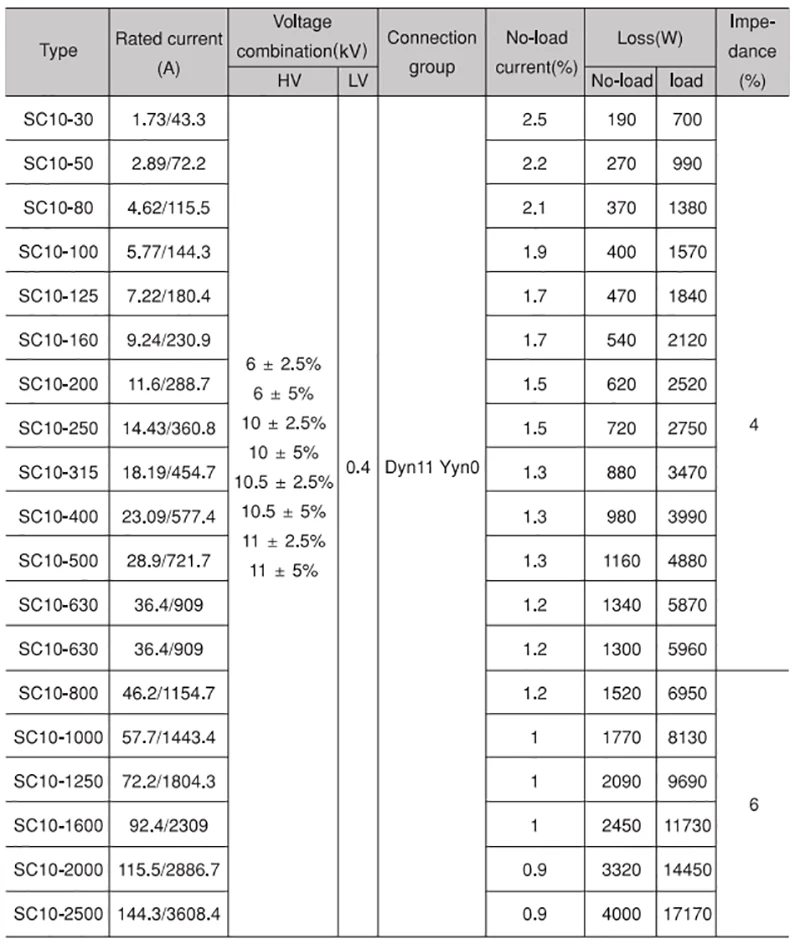

Texnik spetsifikatsiyalar

Xizmat va monitoring

Vaqti-vaqti bilan tekshirish: Izolyatsiya holatini, ulanish nuqtalarining mahkamligini va chang to'planishini vizual tekshirishni o'z ichiga oladi; harorat ko'tarilishi sinovi har yili yuk ostida o'tkazilishi kerak.

Harorat monitoringi: Harorat izolyatsiya sinfi chegaralaridan oshmasligini ta'minlash uchun o'rnatilgan PT100 sensorlari yoki infraqizil kameralar orqali o'rash va asosiy issiq nuqtalarni doimiy monitoring qilish.

Qisman zaryadsizlanishni aniqlash: Izolyatsiya tizimining holatini baholash uchun o'rta va yuqori kuchlanishli (>10kV) transformatorlarning onlayn yoki oflayn qisman zaryadsizlanishini o'lchash.

Tozalash va texnik xizmat ko'rsatish: issiqlik tarqalish kanallari va sirtlarini tozalash va silliq shamollatishni ta'minlash uchun siqilgan havo yoki changyutgich yordamida tozalash; izolyatsiyalovchi qismlarni to'g'ridan-to'g'ri tozalash uchun suv yoki kimyoviy erituvchilardan foydalanishdan saqlaning. Hayotni boshqarish: normal xizmat ko'rsatish sharoitida 25 - 30 yil kutilayotgan xizmat muddati; dielektrik kuchini baholash uchun har 3-5 yilda bir marta izolyatsiyaga chidamlilik sinovini o'tkazish tavsiya etiladi.

Rivojlanayotgan tendentsiyalar

Ekologik toza materiallar: Bio-asosli epoksi qatroni va qayta ishlanadigan asosiy materiallar mahsulotning hayot aylanishining atrof-muhitga ta'sirini kamaytirish uchun ishlatiladi.

Intellektual monitoring: Integratsiyalashgan IoT sensorlari real vaqt rejimida harorat, namlik, qisman zaryadsizlanish va tebranish ma'lumotlarini yig'ish va tahlil qilish imkonini beradi va bulutli platformalar asosida prognozli texnik xizmat ko'rsatishni qo'llab-quvvatlaydi.

Samarali dizayn: Magnit kontur strukturasini va o'rash materiallarini (masalan, amorf qotishma yadro) optimallashtirish orqali, Evropa Ittifoqining ekologik dizayni va AQSh Energetika Departamentining 2-chi darajali energiya samaradorligi standartlariga muvofiq yuqori energiya samaradorligiga erishing.

Yilni tuzilish: bilvosita suyuqlik sovutish va boshqa ilg'or issiqlik tarqalish texnologiyasini qo'llash, uskunaning o'lchamini kamaytirishda quvvat zichligini ta'minlash, shahar makonining cheklovlariga moslashish.

Modulli dizayn: Modulli o'rash va yadro tuzilishi, tashish, o'rnatish va keyingi kengaytirish transformatsiyasi oson.

Standartlar va muvofiqlik

Xalqaro standartlar: IEC 60076-11 (quruq turdagi transformatorlar uchun umumiy standart), IEEE C57.12.01 (quruq turdagi tarqatish transformatorlari)

Xavfsizlik kodi: IEC 61140 (Elektr toki urishidan himoya), NFPA 70 (NEC) Shimoliy Amerika qurilmalari uchun 450-modda

Atrof-muhit talablari: RoHS muvofiqligi va REACH kimyoviy ro'yxatga olish qoidalari.

Quruq turdagi quvvat transformatorlari qabul qilinishda davom etmoqda, chunki sanoat xavfsizlik, barqarorlik va ishonchlilikni birinchi o'ringa qo'yadi. Ularning texnik yutuqlari, qat'iy tartibga soluvchi talablar bilan birgalikda, ularni zamonaviy elektr infratuzilmasining, ayniqsa, shahar va atrof-muhitga sezgir bo'lgan joylarda poydevor sifatida joylashtiradi.
