Tsilindrni o'z-o'zidan davolovchi shant quvvati kondensatori

XUCKY Cylinder self healing shunt power capacitor was used in 50Hz or 60Hz low voltage system equipment, it has power factor adjust ,it was suitable in normally field compensator and centralize auto compensate, it can reduce reactive power loss, improve voltage quality, it is national recommend saving electric products.

So'rov yuborish

Mahsulot tavsifi

O'z-o'zidan tiklanadigan turdagi past kuchlanishli o'chirish kondansatörü

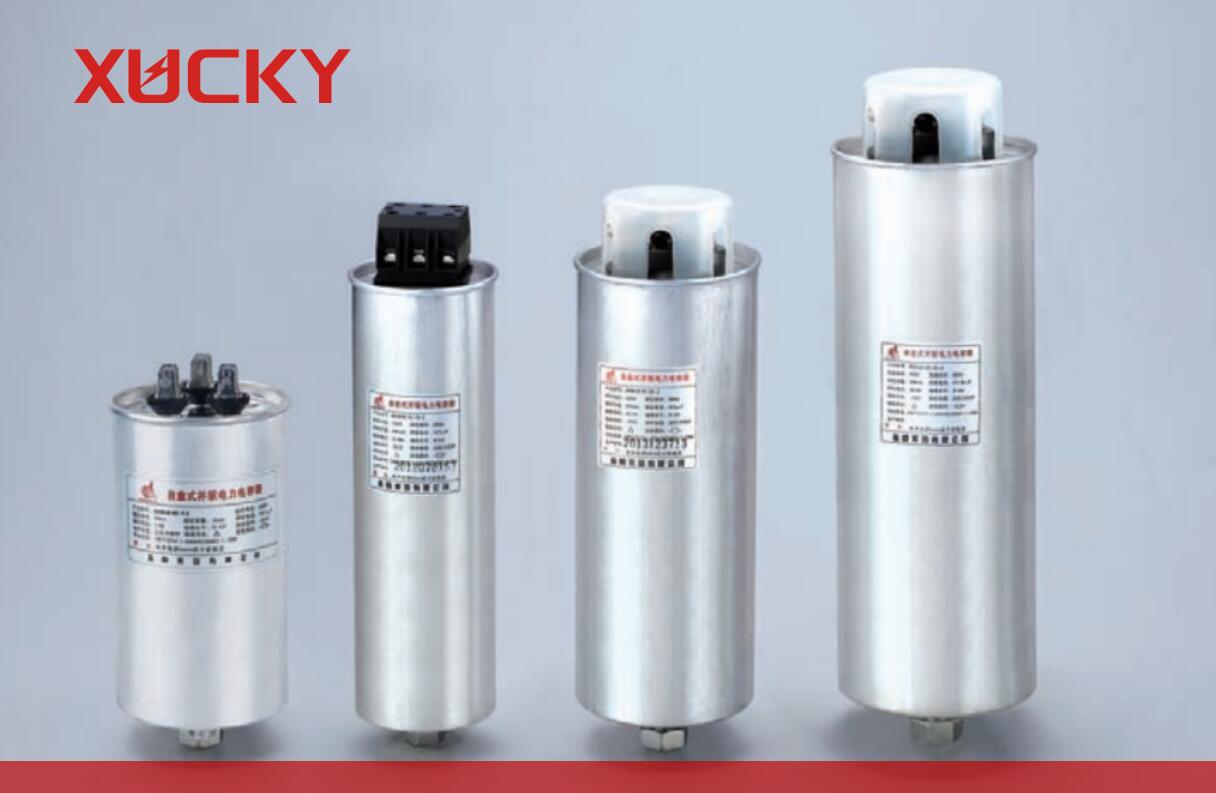

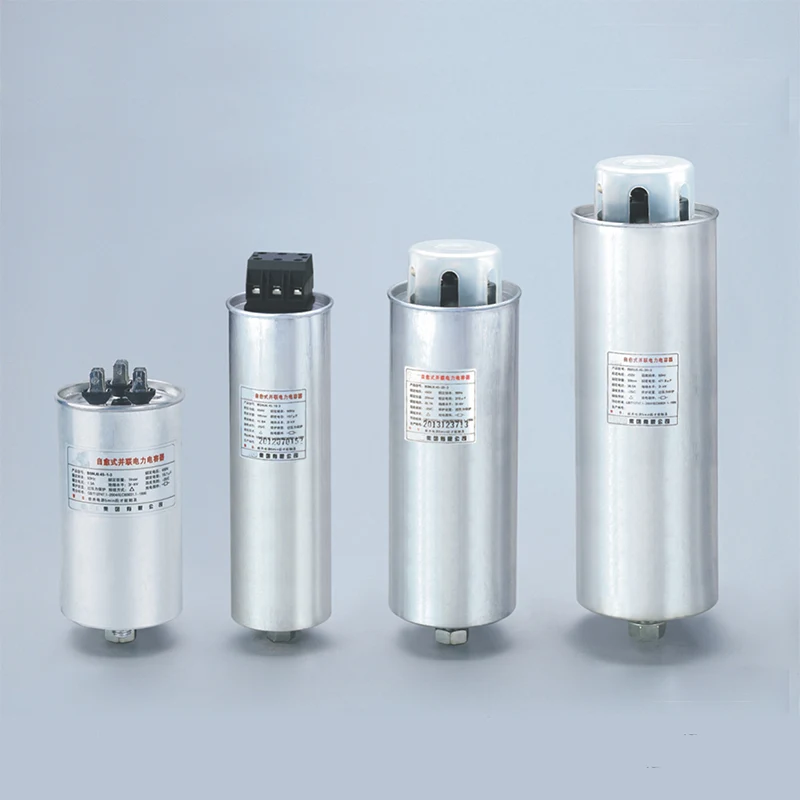

Cylinder Self Healing Shunt Power Capacitor

Ilova

XUCKY silindrli o'z-o'zidan tiklanadigan shunt quvvat kondensatori 50 Gts yoki 60 Gts past kuchlanishli tizim uskunalarida ishlatilgan, u quvvat faktorini sozlashga ega, u odatda dala kompensatoriga mos edi va avtomatik kompensatsiyani markazlashtiradi, reaktiv quvvat yo'qotilishini kamaytiradi, kuchlanish sifatini yaxshilaydi, elektr mahsulotlarini tejashni milliy tavsiya qiladi.

Ushbu mahsulot standartga javob beradi: GB/T 12747, IEC831-1/2.

Ish sharoitlari

Quvvat kondensatori quvvat o'chirilgandan keyin yana kiritish uchun chap kuchlanishning nominal kuchlanishning 10% gacha pasayishini tasdiqlashi kerak, odatda unga deyarli 200 soniya kerak bo'ladi. shuning uchun u quvvatni o'chirib qo'ygandan so'ng kirish va reput qulflash vaqti funksiyasiga ega bo'lgan quvvat boshqaruvchisini tanlaydi. Agar odatda quvvat boshqaruvchisi tanlansa, u o'rnatilishi kerak

Tezlik zaryadsizlanishi quvvat uskunalari .bir xil elektr faktor kiritish va chip kalitini qabul qiladigan foydalanishni cheklab qo'ymaydi.

Balandlik darajasi 2000 m dan oshmaydi.

Harorat turi: -25/C past harorat, eng yuqori harorat C tipi (50 ℃ dan oshmaydi, o'rtacha harorat 24 soat ichida 40 ℃ dan oshmaydi, bir yillik o'rtacha harorat 30 ℃ dan oshmaydi), quvvat kondensatori yaxshi shamollatish sharoitida ishlaydi. Muhrlash va o'rnatish sharoitida ruxsat bermaydi.

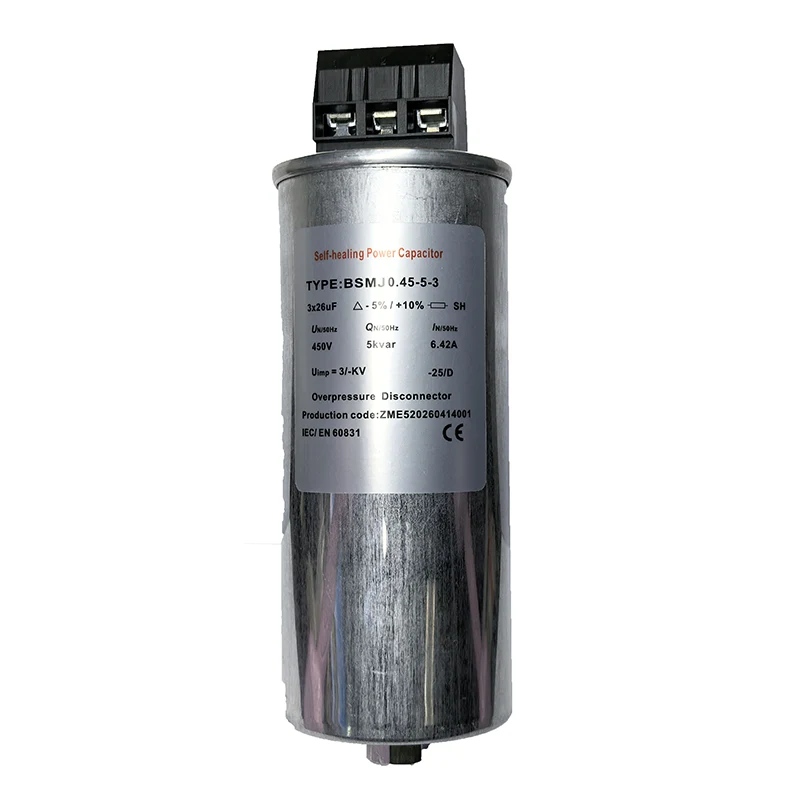

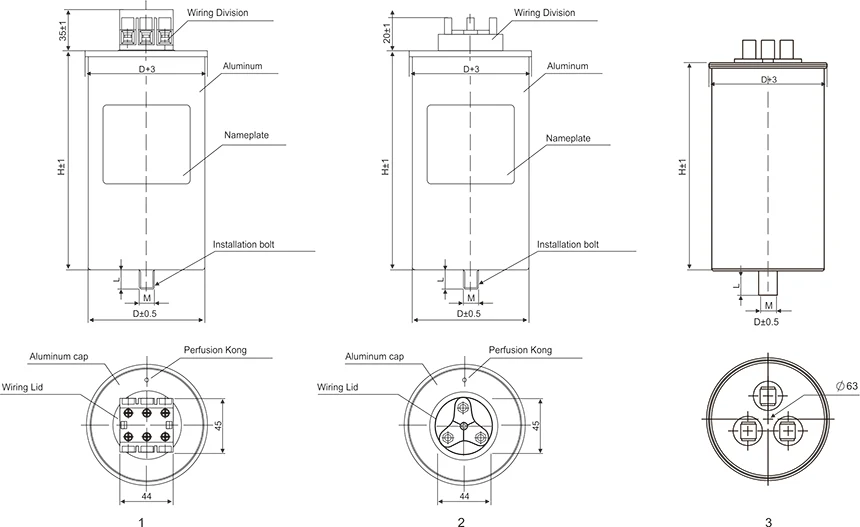

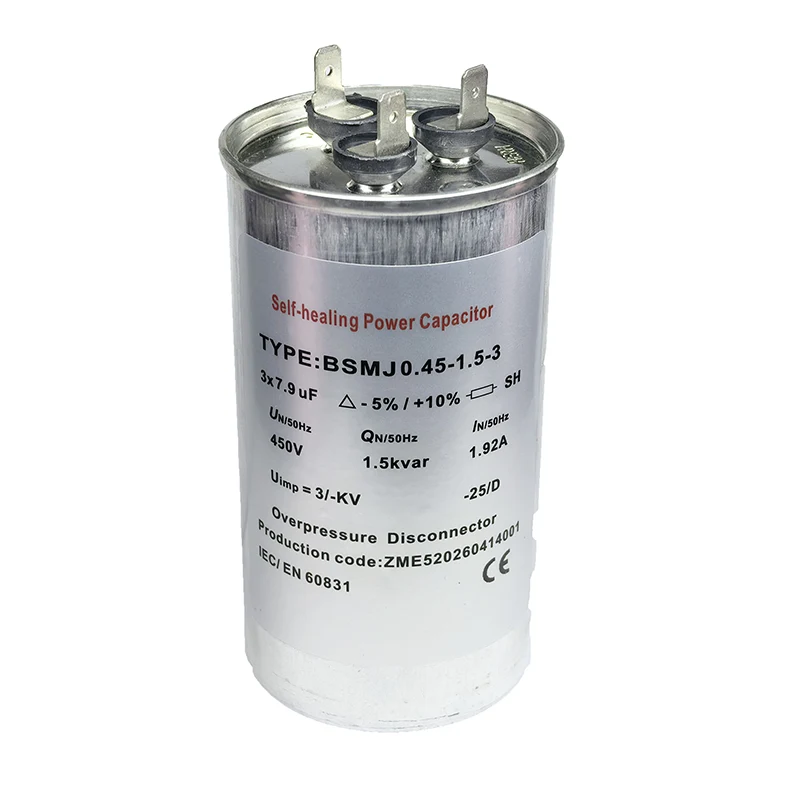

Strukturaviy xususiyatlar

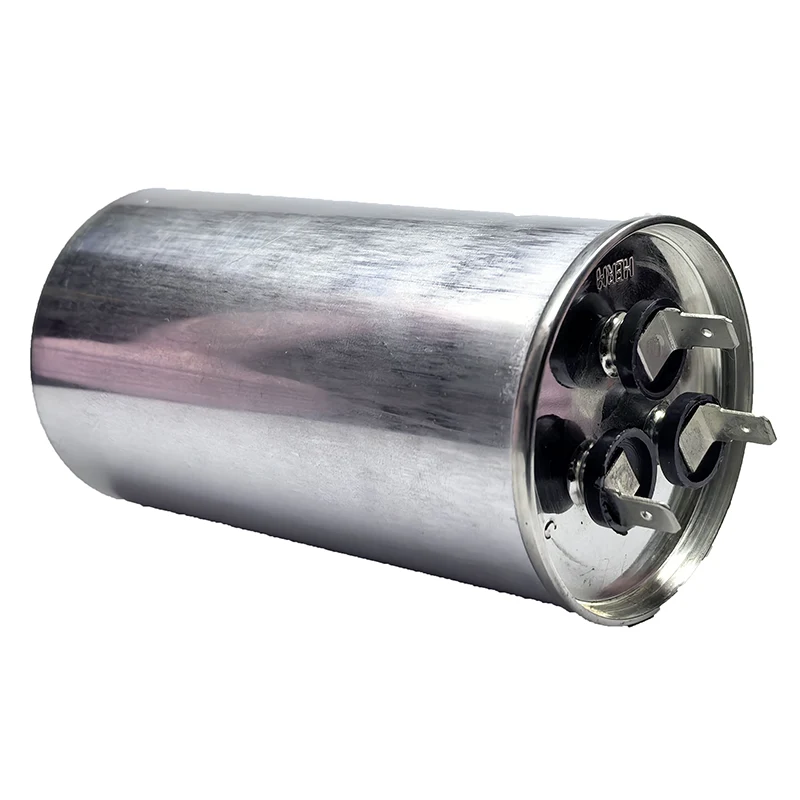

Tsilindrli alyuminiy qutini olish.

Suyuqlikni botiring: ifloslanish dielektrik moyining ijtimoiy ta'siri yo'q.

Ko'rgazmani ajratib olish uskunasi va zaryadsizlantiruvchi elektr qarshiligini o'rnatish

Kondensator yadrosi sifatli metalllashtirilgan plyonkani davolaydi.

Kondensatorning yuqori qismi teginishga qarshi elektr terminal blokidir.

Pastki qismida M12 yoki M16 o'rnatish murvatini o'rnatadi.

Uch fazali kondansatör △ ulanish usuli ichida.

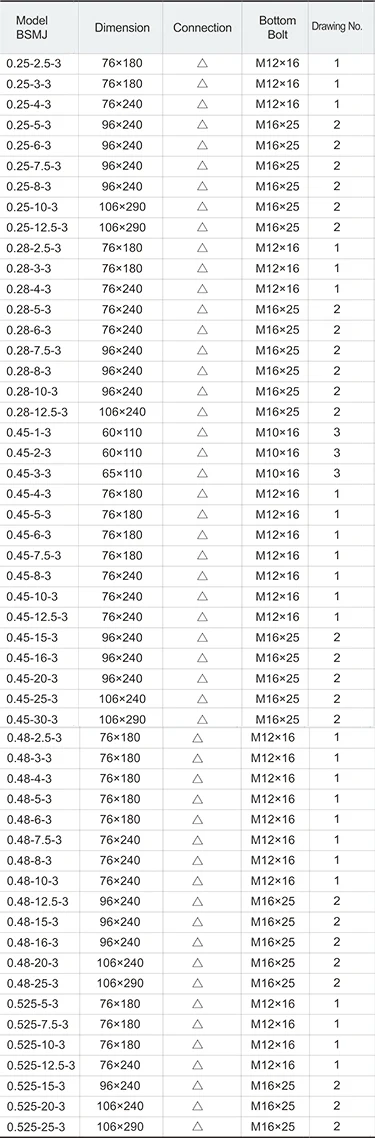

Kod va ta'sir

Cylinder Self Healing Shunt Power Capacitor

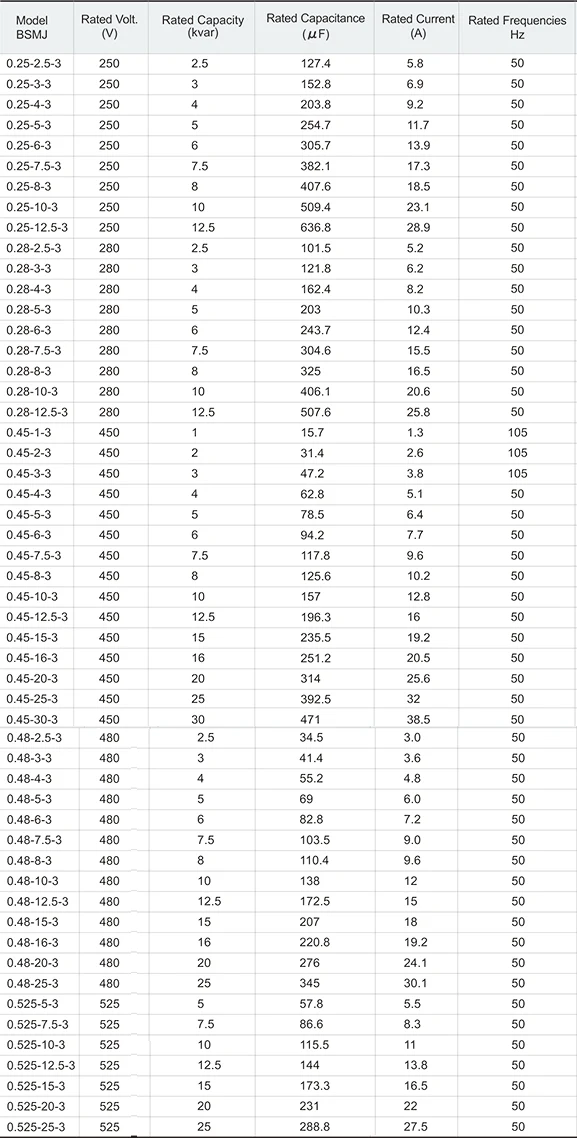

Asosiy texnik ma'lumotlar

1. Nominal kuchlanish: 0.23kV, 0.25kV, 0.4kV, 0.415kV, 0.45kV, 0.48kV, 0.525kV va boshqalar.

2. Nominal quvvat: 1 ~ 30kvar

3. Imkoniyatlar tolerantligi: -5% ~ + 10%

4. Quvvat yo'qotilishi tand ≤0,1%

5. Qutblar orasidagi kuchlanish: 2. 15 marta nominal kuchlanish 5 soniya, doimiy teshilish yoki porlash yo'q

6. Dielektrik darajasi: qopqoq orasiga kuchlanish qo'shing: 2 marta nominal kuchlanish plyus 2KV yoki 3KV, iltimos balandlikni 10 soniya davom ettiring, teshilish va porlash yo'q

7. Maksimal ruxsat etilgan kuchlanish: 1,1 baravar kuchlanish, har 24 soatda 8 soatdan ko'p bo'lmagan, 1,15 marta kuchlanish, har 24 soatda 30 munitedan ko'p bo'lmagan 1,2 marta kuchlanish, bu

8. 5 soniyadan ko'p bo'lmagan (davom eting) 1,3 marta kuchlanish, 1 daqiqadan oshmasligi kerak.

9. Yuqori ruxsat etilgan oqim: nominal tokning 1,3 barobaridan kam bo'lmagan chegaralarda ishlashga ruxsat etiladi, chunki haddan tashqari kuchlanish va kondansatör musbat og'ishi va garmonik ortiqcha oqim nominal oqimning 1,43 barobaridan oshmaydi.

10. Bo'shatish komponenti: ichkariga tushirish registrini qo'ying, kondansatör quvvatni o'chirib qo'ydi, 3 munit elektr zaryadsizlanishiga qaraganda, kuchlanish 50 V gacha kamayadi.

11. Standart: GB/T12747-2004, IEC60831-2002
