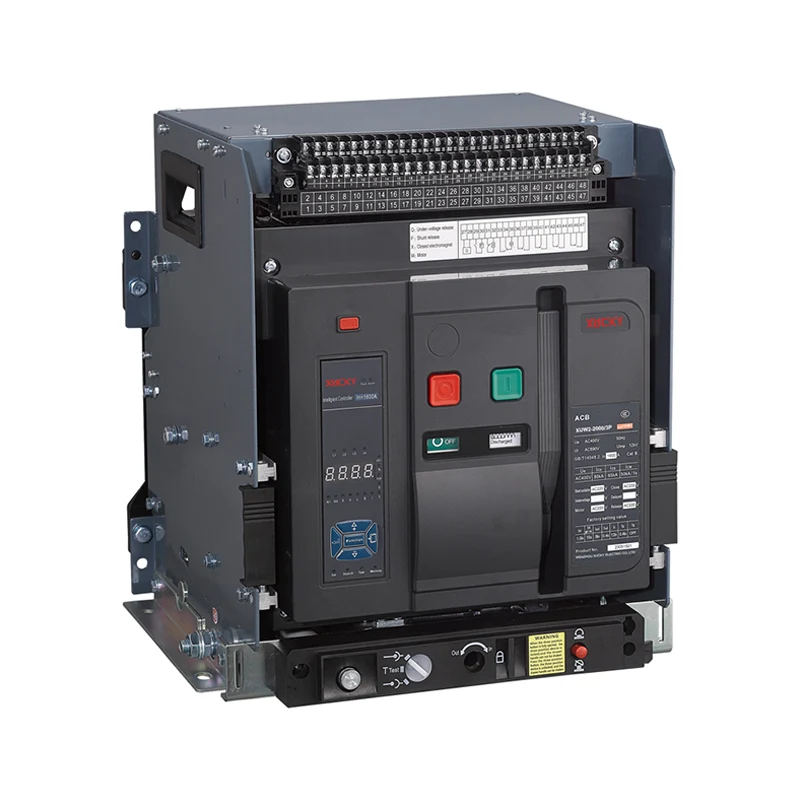

XUCKY ElectricXUW1 havo o'chirgichiZamonaviy energiya xavfsizligini rejalashtirishda tobora ko'proq foydalanilmoqda, bu erda elektr yong'inlarining oldini olish zich sanoat va tijorat muhitida muhim masalaga aylandi. Qavatlar, tarqatish markazlari va ko'p qavatli binolar kabi ob'ektlarda elektr nosozliklari tezda kuchayishi mumkin, bu esa tez izolyatsiya va tizim barqarorligini xavf va ishlamay qolish vaqtini kamaytirish uchun zarur qiladi.
Faqatgina uskuna tuzilishiga e'tibor qaratish o'rniga, haqiqiy elektr anomaliyalari sodir bo'lganda himoya tizimlari qanday harakat qilishini tushunish yanada mazmunli bo'ladi. Havo oʻchirgichi nosozliklarni aniqlash mantigʻi, tezkor uzilish qobiliyati va elektr buzilishining turi va zoʻravonligiga qarab turlicha javob beradigan qatlamli himoya sozlamalarini oʻzida mujassam etgan holda ushbu operatsion reallik asosida ishlab chiqilgan.
Elektr yong'inlari kamdan-kam hollarda bitta dramatik nosozlikdan boshlanadi. Ular, odatda, davrlarda asta-sekin stress yoki vaqt o'tishi bilan to'plangan sezilmaydigan anormalliklardan rivojlanadi.
Ko'pgina o'rta va yirik quvvat taqsimlash tizimlarida quyidagi shartlar eng ko'p uchraydi:
- Bir vaqtning o'zida uskunadan haddan tashqari foydalanish natijasida yuzaga kelgan ortiqcha yuk
- Izolyatsiya buzilishi yoki simlarning ishdan chiqishi tufayli qisqa tutashuv
- Ko'zda tutilmagan oqim yo'llarini yaratadigan topraklama nosozliklari
- Boshqarish barqarorligiga ta'sir qiluvchi past kuchlanish sharoitlari
- Lokalizatsiyalangan issiqlik hosil qiluvchi bo'sh ulanishlar
Ushbu shartlarning har biri issiqlik to'planishiga olib kelishi mumkin va himoya reaktsiyasi kechiktirilsa, izolyatsiyani yoqish xavfi sezilarli darajada oshadi.
Shu nuqtai nazardan, tezkor va tanlab o'chirish ixtiyoriy funktsiyadan ko'ra asosiy talabga aylanadi.
XUW1 havo o'chirgichi ko'p qatlamli aniqlash va uzilish tizimi atrofida tuzilgan. Yagona sobit tarzda reaksiyaga kirishish o'rniga, u joriy turi, kattaligi va davomiyligi asosida himoya xatti-harakatlarini sozlaydi.
Himoya tizimi odatda quyidagilarni o'z ichiga oladi:
- Barqaror haddan tashqari yuklanish uchun uzoq muddatli himoya
- Oraliq nosozliklar uchun qisqa muddatli himoya
- Jiddiy qisqa tutashuvlar uchun tezkor javob
- Oqish bilan bog'liq xavf-xatarlar uchun tuproqdagi yoriqlarni aniqlash
Ushbu bosqichlar kichik tebranishlar keraksiz o'chirishlarga olib kelmasligini ta'minlash uchun birgalikda ishlaydi, jiddiy nosozliklar esa darhol izolyatsiya qilinadi.
Zamonaviy tarqatish tarmoqlari ko'pincha qurilmalar o'rtasidagi aloqani talab qiladi. To'xtatuvchi sozlanishi sozlamalar va monitoring funktsiyalarini qo'llab-quvvatlaydi, bu operatorlarga yuk xususiyatlariga asoslangan himoya chegaralarini aniqlash imkonini beradi. Ushbu moslashuvchanlik shifoxonalar, ma'lumotlar markazlari va ishlab chiqarish liniyalari kabi muhim muhitlarda uzluksizlikni saqlashga yordam beradi.
Ushbu bosqichda, Havo o'chirgichining roli, ayniqsa, faqat zararlangan qismni ajratish uchun bir nechta o'chirgichlar o'rtasida tanlangan muvofiqlashtirish talab qilinadigan tizimlarda yanada aniqroq bo'ladi.
Himoya haqiqiy dunyo xavfsizligiga qanday aylanishini tushunish uchun javob xatti-harakatlarini amaliy natijalarga ajratish foydali bo'ladi.
| Elektr xatosi turi | Aniqlash usuli | To'xtatuvchining javobi | Xavfsizlik natijasi |
| Haddan tashqari yuk | Vaqt o'tishi bilan oqim nominal chegaradan oshib ketadi | Uzoq muddatli sayohat | Kabellarni haddan tashqari qizib ketishining oldini oladi |
| Qisqa tutashuv | To'satdan yuqori oqim ko'tarilishi | Tez sayohat | Yoy va yong'inni yoqish xavfini to'xtatadi |
| Tuproq xatosi | Oqish oqimini aniqlash | Boshqariladigan uzilish | Shok va yong'in xavfini kamaytiradi |
| Past kuchlanish | Voltajning pasayishi monitoringi | Ishga tushirilgan nashr | Uskunaning barqarorligini himoya qiladi |
Ushbu qatlamli javob tuzilmasi turli xil nosozliklar turlarini bir o'lchamdagi hamma narsaga mos keladigan o'chirishdan ko'ra tegishli vaqt bilan hal qilishni ta'minlaydi.
Zamonaviy infratuzilmada elektr taqsimoti bitta xona yoki tizim bilan cheklanmaydi. Buning o'rniga, u bir nechta qavatlarni, o'rnatilgan avtomatlashtirish tizimlarini va doimiy ishlaydigan uskunalarni qamrab oladi.
Baland binolarda quvvat vertikal ravishda ko'targichlar orqali taqsimlanadi. Bir qismdagi nosozlik tezda izolyatsiya qilinmasa, bir nechta qavatlarga ta'sir qilishi mumkin. Air Circuit Breaker kabi qurilma nosozliklarni lokalizatsiya qilishga yordam beradi, keng tarqalgan uzilishlar yoki kaskadli nosozliklar xavfini kamaytiradi.
Ishlab chiqarish muhitida to'satdan o'chirishlar elektr nosozliklari kabi halokatli bo'lishi mumkin. Shuning uchun himoya tizimlari ham tez, ham tanlangan bo'lishi kutilmoqda. Ushbu muvozanat xavfsizlikni birinchi o'ringa qo'yish bilan birga operatsion uzluksizlikni ta'minlash uchun juda muhimdir.
Himoya egri chizig'ini nozik sozlash qobiliyati muhandislarga sobit taxminlarga tayanmasdan, to'xtatuvchining xatti-harakatlarini haqiqiy yuk profillari bilan moslashtirishga imkon beradi.
Elektr himoya vositalari ham normal, ham ekstremal sharoitlarda doimiy ishlashi kerak. Shu sababli dizaynni tekshirish odatda IEC 60947-2 va GB 14048.2 kabi xalqaro miqyosda tan olingan standartlarga amal qiladi.
Sinov jarayoni odatda quyidagilarni o'z ichiga oladi:
- Barqaror yuk ostida termal chidamlilik sinovi
- Qisqa tutashuvdagi uzilishlar ishlashini tekshirish
- Mexanik chidamlilik velosiped sinovlari
- Harorat va namlik o'zgarishi ostida atrof-muhitga moslashishni tekshiradi
- Izolyatsiya va dielektrik kuchini baholash
Ushbu testlar yuqori namlik yoki baland balandlikdagi qurilmalar kabi atrof-muhit sharoitlari o'zgarganda ham ishlash barqaror bo'lishini ta'minlaydi.
The XUW1 havo o'chirgichiUshbu talablarni hisobga olgan holda, ayniqsa, yuqori oqim diapazonlari bilan 660V–690V gacha bo'lgan tizimlarda ishlaydigan tarqatish tarmoqlari uchun mo'ljallangan.
Elektr tizimlari nazorat qilinadigan laboratoriya sharoitida o'rnatilmagan. Ular harorat, chang ta'siri va namlik darajasida turlicha bo'lgan muhitda ishlashi kerak.
Oddiy operatsion parametrlarga quyidagilar kiradi:
- Atrof-muhit harorati oralig'i -5 ° C dan + 40 ° C gacha
- 2000 metrgacha balandlik
- Kondensatsiyalanmagan sharoitda nisbiy namlik 90% gacha
- Sanoat muhitiga mos keladigan himoya darajasi
- Ruxsat etilgan yoki tortma tipidagi konfiguratsiyalarda o'rnatish moslashuvchanligi
Ushbu parametrlar shahar infratuzilmasi yoki uzoq sanoat zonalarida bo'ladimi, joylashuv farqlaridan qat'i nazar, himoya harakati izchil bo'lishini ta'minlaydi.
Bundan tashqari, aloqa uchun tayyor interfeyslar zamonaviy elektr tarmoqlari uchun markazlashtirilgan boshqaruv strategiyalarini qo'llab-quvvatlovchi avtomatlashtirilgan monitoring tizimlariga integratsiyalashish imkonini beradi.
Amaliy xatti-harakatlarni yaxshiroq tushunish uchun tarqatish kabinetidagi soddalashtirilgan stsenariyni ko'rib chiqing:
- Dvigatel yuki asta-sekin nominal oqimdan oshib boradi
- To'xtatuvchi barqaror ortiqcha yuklanish holatini aniqlaydi
- Uzoq kechikish himoyasi vaqt davrini boshlaydi
- Agar yuk davom etsa, boshqariladigan sayohat amalga oshiriladi
- Tanlangan muvofiqlashtirish tufayli yaqin atrofdagi sxemalar ta'sirlanmaydi
Qisqa tutashuvni o'z ichiga olgan boshqa stsenariyda:
- To'satdan tok ko'tarilishi aniqlanadi
- Bir lahzali himoya millisekundlar ichida ishga tushadi
- Ark shakllanishi barqaror issiqlik paydo bo'lishidan oldin to'xtatiladi
- Quvvat faqat zararlangan tarmoqqa ajratiladi
Ushbu javob naqshlari qatlamli himoya mantig'i elektr yong'inning kuchayishi ehtimolini qanday kamaytirishini ko'rsatadi.
Elektr infratuzilmasi yanada avtomatlashtirilganligi sababli, himoya qurilmalari endi mustaqil komponentlar emas. Ular endi monitoring tizimlari, masofadan boshqarish platformalari va bashoratli texnik vositalar bilan o'zaro ishlaydi.
Air Circuit Breaker aloqa qobiliyati va sozlanishi himoya parametrlarini taklif qilish orqali ushbu o'tishni qo'llab-quvvatlaydi. Bu tizim dizaynerlariga elektr muhofazasi xatti-harakatlarini statik dizayn taxminlari bilan emas, balki real vaqt rejimidagi operatsion ma'lumotlar bilan moslashtirishga imkon beradi.
Murakkab elektr tarmoqlarida elektr yong'inlarining oldini olish ko'p jihatdan nosozliklar qanchalik tez va to'g'ri aniqlanishi va izolyatsiya qilinishiga bog'liq. Qatlamli himoya mantig'i, moslashuvchan konfiguratsiya va standartlashtirilgan sinov muvofiqligi orqaliXUW1 havo o'chirgichitalab qilinadigan muhitlarda tarqatish xavfsizligini ta'minlashda tizimli rol o'ynaydi. XUCKY Electric kompaniyasining kengroq muhandislik yondashuvi doirasida u sanoat va ko'p qavatli ilovalarda zamonaviy elektr xavf-xatar sharoitlariga amaliy javob beradi.
