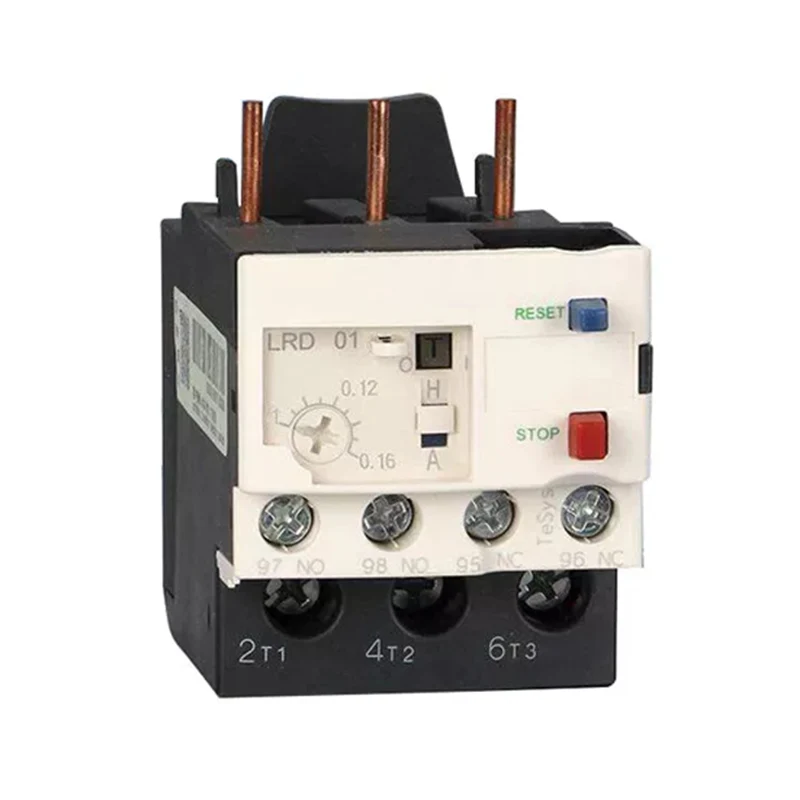

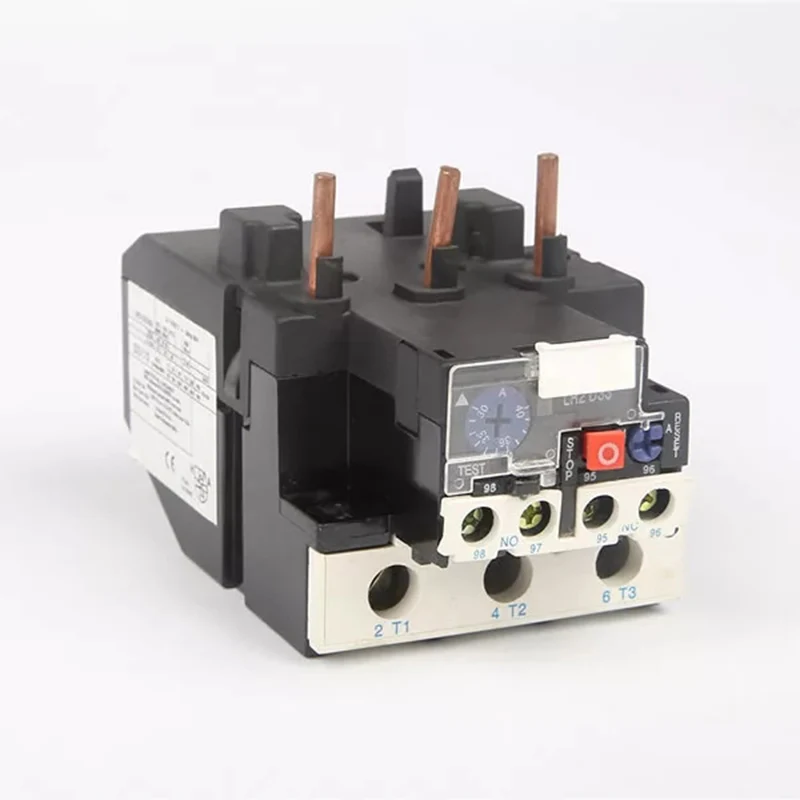

JR20 termal ortiqcha yuk o'rni

Xitoy XUCKY Electric moslashtirilgan JR20 termal ortiqcha yuk o'rni AC 50Hz, 660V gacha kuchlanish va 630A gacha bo'lgan oqimlarga ega bo'lgan kontaktlarning zanglashiga olib, haddan tashqari yuklanish, faza etishmovchiligi va AC motorining uch fazali muvozanatidan himoya qilish uchun javob beradi.

So'rov yuborish

Mahsulot tavsifi

JR20 termal haddan tashqari yuk o'rni AC 50Hz, kuchlanish 660V gacha va oqimlari 630A gacha bo'lgan kontaktlarning zanglashiga olib, haddan tashqari yuklanish, faza etishmovchiligi va o'zgaruvchan tok dvigatelining uch fazali muvozanatidan himoya qilish uchun javob beradi. Faza buzilishidan himoya qilish, haroratni qoplash, qo'lda yoki avtomatik tiklash, harakatni o'chirish moslashuvchanligini tekshirish, harakatni o'chirish ko'rsatkichi, o'chirishni tekshirish tugmasi va boshqa funktsiyalar bilan. Mahsulotlar GB14048.4 talablariga javob beradi.

Model va ma'no

Oddiy ish sharoitlari va o'rnatish shartlari

Atrof-muhit harorati: 24 soat ichida o'rtacha qiymat +35 ° C dan oshmaydi.

Balandligi: 2000 m dan oshmasligi kerak.

Atmosfera sharoitlari: nisbiy namlik +40 ° C da 50% dan oshmaydi va past haroratlarda yuqori nisbiy namlikka ruxsat berilishi mumkin. Misol uchun, 20 ° C da 90%, harorat o'zgarishi sababli vaqti-vaqti bilan kondensatsiya uchun maxsus choralar ko'rish kerak.

Ifloslanish darajasi: 3 daraja.

O'rnatish toifasi: III sinf.

O'rnatish shartlari: O'rnatish yuzining va vertikalning moyilligi ± 5 ° dan oshmaydi.

O'rnatish vintlariga qo'shimcha ravishda, o'rni 35 mm standart relsdan ham foydalanishi mumkin.

Zarba tebranishi: O'rni sezilarli silkinish, zarba va tebranish bo'lmagan joylarda o'rnatilishi va ishlatilishi kerak.

Tashish, saqlash: O'rni tashish paytida kuchli ta'sir va tebranishlarga duchor bo'lmasligi kerak, shuningdek, tashish va saqlashda yomg'ir yoki qor ta'sir qilmasligi kerak. O'rnimizni tashish va saqlash uchun -25 ° C ~ + 55 ° C haroratda va + 70 ° C da qisqa muddatlarda (24 soat ichida) mos keladi.

Strukturaviy xususiyat

Ichki tuzilish: Insert kombinatsiyasi yoki mustaqil tuzilma; uch o'lchamli struktura, torting bahor pichoqni sakrash harakati mexanizmi; faza etishmovchiligi va haroratni qoplash tuzilishi bilan.

O'rnatish operatsiyasi: harakatni o'chirish moslashuvchanligini tekshirish, harakatni o'chirish ko'rsatkichi va o'chirishni tekshirish va boshqa funktsiyalar bilan; ixtiyoriy qo'lda tiklash va avtomatik tiklash; odatda yopiq va odatda ochiq yordamchi kontaktlar izolyatsiyalangan va ajratilgan

Model	Nominal izolyatsiya kuchlanish Ui (V)	Termoelement	Nominal oqim diapazoni (A)	Tegishli AC kontaktor
JR20-10	660	1R	0,1 ~ 0,13 ~ 0,15	CJ20-10
		2R	0,15 ~ 0,19 ~ 0,23
		3R	0,23 ~ 0,29 ~ 0,35
		4R	0,35 ~ 0,44 ~ 0,53
		5R	0,53 ~ 0,67 ~ 0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3.2~4~4.8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6 ~ 4,5 ~ 5,4	CJ20-16
		2S	5.4~6.7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8 ~ 9,7 ~ 11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1 Vt	33~40~47	CJ20-100 CJ20-160
		2 Vt	47~55~63
		3 Vt	63~74~84
		4 Vt	74~86~98
		5 Vt	85~100~115
		6 Vt	100~115~130
		7 Vt	115~132~150
		8 Vt	130~150~170
		9 Vt	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Y	200~250~300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Eslatma: JR20-10dagi 10R va undan past bo'lgan spetsifikatsiyalar faza buzilishidan himoyalanish moslamasini o'z ichiga olmaydi.

Yordamchi sxemaning asosiy parametrlari

Foydalanish toifasi	Nominal chastota	Nominal izolyatsiya kuchlanishi (Ui)	Nominal ish kuchlanishi (Ue)	Nominal ish oqimi (Ie)	An'anaviy termal oqim	Yordamchi aloqa
AC-15	50Hz	380V	127V	2.83A	6A	NC 95-96
			220V	1,64A
			380V	0,95A
			220V	0,82A	6A	NO 97-98
			380V	0,47A	6A

Operatsion xususiyatlari

Yo'q.	Joriy ko'paytmalarni o'rnatish		Harakat vaqti		Dastlabki holat
Har bir fazaning manfiyligi muvozanatlanganda ishlash xususiyatlari
1	1.05		2 soat ichida hech qanday harakat yo'q		Sovuq
2	1.2		2 soat ichida harakat		Termal (№1 sinovdan keyin)
3	1.5		＜2 min	＜4 min	Termal (№1 sinovdan keyin)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Sovuq
5	1.0		2 soat ichida hech qanday harakat yo'q		Sovuq
6	1.2		2 soat ichida harakat		Termal (5-sonli sinovdan keyin)
7	1.05		2 soat ichida hech qanday harakat yo'q		Sovuq
8	1.3		2 soat ichida harakat		Termal (7-sonli sinovdan keyin)
Har bir fazaning nomutanosibligi salbiy bo'lganda ishlash xususiyatlari
	Har qanday ikki faza		Uchinchi bosqich
1	1.10	0.9	2 soat ichida hech qanday harakat yo'q		Sovuq
2	1.15	0	2 soat ichida harakat		Termal (№1 sinovdan keyin)

Kontur va o'rnatish o'lchami

1. JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z konturlari va oʻrnatish oʻlchamlari

2. JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L kontur va oʻrnatish oʻlchami

3. JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL konturlari va o'rnatish o'lchami

Termal o'rni		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Model	Xususiyat	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
