LR9 termal ortiqcha yuk o'rni

Ulgurji LR9 termal haddan tashqari yuk o'rni ishlab chiqaruvchisi, 32A / 690V, termal sozlash diapazoni 6,4-32A, tanlanadigan o'chirish klassi 5-10-20-30, 3-15KW@400V 3 fazali motorlarni himoya qilish uchun. Fazali ishlamay qolishi va yukning muvozanatsizligini aniqlash bilan differensial qurilma. U issiqlikni sozlash tugmasi, sinov, to'xtatish va qayta o'rnatish tugmalari, shuningdek, qo'lda avtomatik qayta o'rnatish selektori, o'chirish sinfini tanlash uchun o'zgartirish tugmalari, bayroq ko'rsatkichi va nosozlik signalizatsiyasi uchun 2 ta yordamchi kontakt 1NO+1NC bilan ta'minlaydi. Katta termal sozlash diapazoni 6,4-32A, tanlab olinadigan o'chirish klassi 5-10-20-30 va fazalar muvozanatini aniqlash bilan u 3 dan 11KW@400V gacha bo'lgan motorlarni himoya qiladi. Vintli qisqich terminallari orqali ulanish, u to'g'ridan-to'g'ri 3 kutupli LC1D09-D38 kontaktorlarining pastki terminallariga ulanadi. LAD7B205 klemens blokidan foydalangan holda kontaktordan ajratilgan DIN relsi yoki vintli mahkamlagichga o'rnatish (alohida buyurtma qilinadi). Ko'p standartlarli sertifikatlangan (IEC, UL, CSA, CCC), Green Premiumga mos keladi (RoHs/Reach).

So'rov yuborish

Mahsulot tavsifi

LR9 termal ortiqcha yuk o'rni, ayniqsa, motorlarning ish sharoitlariga mos keladi.

Ular quyidagilardan himoya qiladi:

3 fazali yoki bir fazali muvozanatli yoki muvozanatsiz davrlarning termal ortiqcha yuklanishi; faza etishmovchiligi va katta faza muvozanati, cho'zilgan boshlanish vaqtlari, uzoq vaqt to'xtab qolgan rotor holati.

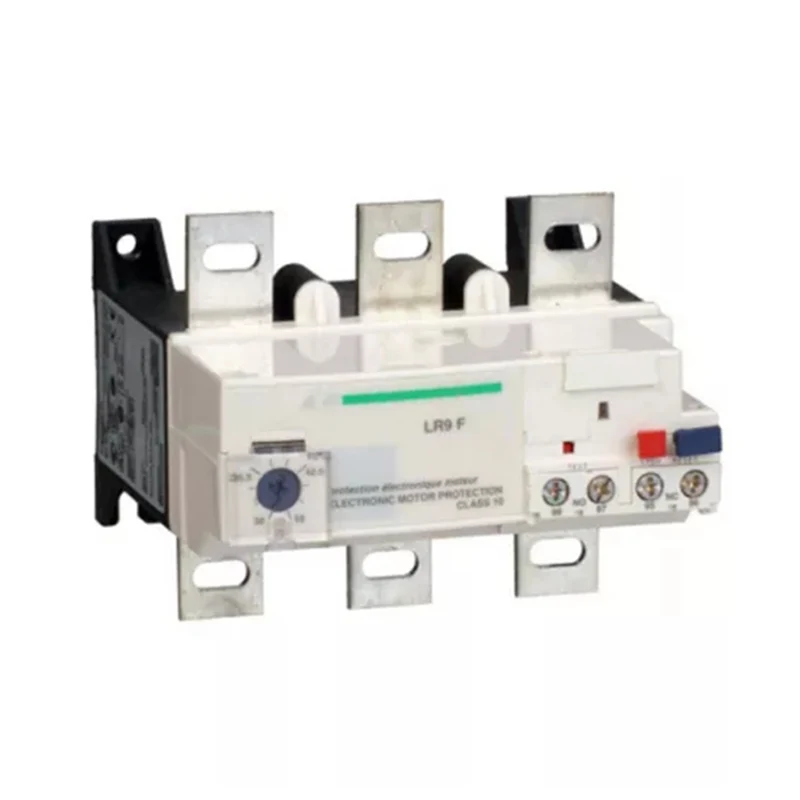

LR9 elektron himoya rölesi to'g'ridan-to'g'ri LC1 F tipidagi kontaktor ostida o'rnatiladi. Ular sakkizta reytingda 30 dan 630 A gacha bo'lgan diapazonni qamrab oladi.

Sozlamalar shaffof himoya qopqog'ini yopish orqali qulflanishi mumkin. Areset tugmasi o'rni old tomoniga o'rnatilgan.

Ikkita versiya mavjud:

soddalashtirilgan versiya: 10-sinf: LR9*3**, 20-sinf: LR9 *5**,

to'liq versiya: 10, 10 A yoki sinf 20, tanlash mumkin, mos keladi

EN 60947-4-1: LR9**.

Ushbu so'nggi versiya signal funksiyasini o'z ichiga oladi, bu yukni yo'qotish orqali qo'zg'alishning oldini olishga imkon beradi.

Soddalashtirilgan versiya: 10 yoki 20-sinf

Nominal oqimning nominal yoki shkalasi (A)	aM(A)	gG(A)	Kontaktör modeli	Model
10 sinf
30~50	50	80	F115 - F185	LR9-5357
48~80	80	125	F115 - F185	LR9-5363
60~100	100	200	F115 - F185	LR9-5367
90~150	160	250	F115 - F185	LR9-5369
132~220	250	315	F185 - F400	LR9-5371
200~330	400	500	F225 - F505	LR9-7375
300 ~ 500	500	800	F225 - F500	LR9-7379
380 ~ 630	630	800	F400 - F630 F800	LR9-7381
20 sinf
30~50	50	80	F115 - F185	LR9-5557
48~80	80	125	F115 - F185	LR9-5563
60~100	100	200	F115 - F185	LR9-5567
90~150	160	250	F115 - F185	LR9-5569
132~220	250	315	F185 - F400	LR9-5571
200~330	400	500	F225 - F500	LR9-7575
300 ~ 500	500	800	F225 - F500	LR9-7579
380 ~ 630	630	800	F400-F630 F800	LR9-7581
