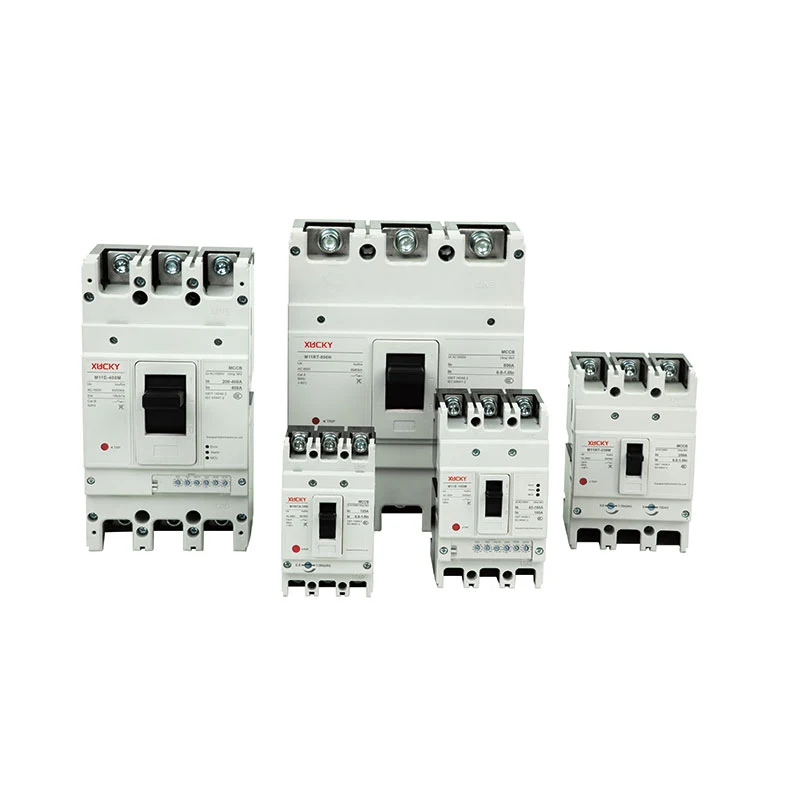

M11 qolipli korpusli o'chirgich

XUCKY Electric M11 Molded Case Circuit Breaker bo'yicha ixtisoslashgan Xitoyning yetakchi ishlab chiqaruvchisi va eksportchisi hisoblanadi. Biz butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlarga egamiz. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.

Ulgurji M11 Kalıplı O'chirish to'xtatuvchisi ishlab chiqaruvchisi M11, M11LY, M11RT, M11E va M11EL seriyali o'chirgichlar kompaniya tomonidan o'rganilgan va ishlab chiqilgan yangi yangilangan o'chirgichlar bo'lib, shunga o'xshash xalqaro mahsulotlarning afzalliklari va ichki va xalqaro bozorlar talabi bilan birgalikda ishlab chiqilgan.

Izolyatsiya kuchlanishi 1000V gacha bo'lgan o'chirgich AC50Hz, nominal ish kuchlanishi 690V va nominal ish oqimi 10A-1250A dan elektr energiyasini taqsimlash, kontaktlarning zanglashiga olib keladigan elektr zanjirlarini va elektr jihozlarini ortiqcha yuklanishdan, qisqa tutashuvdan himoya qilish uchun ishlatiladi. kuchlanish va boshqalar, shuningdek, motorni kamdan-kam ishga tushirish uchun ishlatilishi mumkin va uni ortiqcha yuk, qisqa tutashuv yoki kuchlanishdan himoya qiladi.

U kichik o'lchamli, yuqori sinishi, qisqa chaqnash va boshqalar bilan ajralib turadi, foydalanuvchilar uchun ideal mahsulotdir. U vertikal yoki gorizontal ravishda o'rnatilishi mumkin.

M11DC seriyali to'g'ridan-to'g'ri o'chirgich (keyingi o'rinlarda elektron to'xtatuvchisi) nominal kuchlanish DC 1000V va nominal oqim 10 ~ 800A gacha bo'lgan shahar tizimlari uchun javob beradi, elektr energiyasini taqsimlash, kontaktlarning zanglashiga olib kelishi va elektr jihozlarini himoya qilish uchun ishlatiladi. ortiqcha yuk, qisqa tutashuv va boshqalar.

Mahsulotlar yuqoridan va pastdan simlar bilan oziqlanishi mumkin va u polaritsizdir.

U IEC 60947-2, GB14048.2 va boshqalar standartlariga javob beradi.


Mahsulot xususiyatlari

Xususiyat 1: oqim cheklash quvvati

Oqim cheklash deganda pastadirdagi qisqa tutashuv tokining kuchayish chegarasi tushuniladi va M11 bilan himoyalangan halqada qisqa tutashuv tokining eng yuqori qiymati va kontaktlarning zanglashiga olib keladigan I2t energiyasi istiqbolli qiymatdan ancha kichik bo‘ladi.


U shaklidagi qattiq aloqa

Noyob U shaklidagi qo'zg'almas kontaktni oldindan sindirish texnologiyasiga erishish mumkin:

Oldindan uzilish texnologiyasi deb ataladigan narsa qisqa tutashuv oqimi kontakt tizimi orqali oqib o'tganda, U shaklidagi sobit kontakt va harakatlanuvchi kontakt tomonidan ishlab chiqarilgan elektr quvvati bir-biriga mos kelishini anglatadi. Qisqa tutashuv oqimi qanchalik katta bo'lsa, elektromotor kuchning itarilishi shunchalik katta bo'ladi va u bir vaqtning o'zida qisqa tutashuv oqimi bilan birga hosil bo'ladi. Chiqish harakati sodir bo'lishidan oldin, elektrodinamik itarilish kuchi qisqa tutashuv oqimining kuchayishini bostirish maqsadiga erishish uchun ular orasidagi ekvivalent qarshilikni oshirish uchun yoyni oshirish orqali sobit va harakatlanuvchi kontaktni ajratishni amalga oshirishi mumkin.


2-xususiyat: modulli aksessuarlar

◆ Aksessuar: Bir xil ramkaning o'chirgichlari uchun ular uzilish quvvati va nominal tokidan qat'i nazar, bir xil o'lchamlarga ega; Aksessuar: foydalanuvchilar erkin foydalanishlari mumkin

◆ oʻchirgichlarning funksiyalarini ularning ehtiyojlariga qarab tanlash va kengaytirish

◆ Modulli aksessuarlar issiq liniyani ishlatish va o'rnatish uchun qulay bo'lgan izolyatsiya funktsiyasiga ega.


Xususiyat 3: miniatyuralashtirilgan ramka

5 ta ramka o'lchami: 125 turi, 160 turi, 250 turi, 630 turi, 800 turi, 1250 turi

M11 seriyasining nominal oqimi 10A ~ 1250A


Xususiyat 4: kontaktni qaytarish moslamasi (patentlangan texnologiya)

Ixtiro tomonidan qabul qilingan texnik sxema:

1-rasmda ko'rsatilganidek, yangi aloqa moslamasi, asosan, qo'zg'almas kontakt, harakatlanuvchi kontakt, mil 1, mil 2, mil 3 va kamonlardan iborat;

O'chirish to'xtatuvchisi yopiq holatda bo'lganda, mil 2 bahor burchagining o'ng tomonida ishlaydi; O'chirish to'xtatuvchisi katta nosozlik tokiga ega bo'lsa, harakatlanuvchi kontakt oqimning o'zi tomonidan ishlab chiqarilgan elektr itarilishiga duchor bo'ladi va mil 2 harakatlanuvchi kontakt bilan bahor burchagining yuqori qismiga aylanganda mil 1 markazi bilan aylanadi. , u tez yuqoriga burish uchun harakatlanuvchi kontaktni yaratadi va bahorning reaktsiyasi bo'yicha kontaktlarning zanglashiga olib keladi, kontakt tuzilishini optimallashtirish orqali mahsulotning uzilish qobiliyatini oshirdi.


Xususiyat 5: aql

Tarmoq aloqasi yanada qulayroq. Modbus aloqa tizimiga maxsus ulanish orqali kiradi. Aloqa funktsiyasi bilan M11E / M11EL eshikni ko'rsatish, o'qish, sozlash va boshqarish uchun monitoring aksessuarlarini tanlashi mumkin.


Xususiyat: modullashtirilgan yoyni o'chirish tizimi


Xususiyat 7: birlashtirish

M11, M11LY, M11DC, M11RT, M11E va M11ELning oltita seriyasi bir xil ramka o'lchami ostida bir xil o'lchamlarga, o'rnatish o'lchamlariga va tashqi ko'rinish uslubiga ega, bu butunlay birlashtirilgan dizayndir.


Atrof-muhit va o'rnatish shartlari

◆ 2000 m gacha balandlik;

◆ Atrof muhit harorati -5 ℃ dan +40 ℃ gacha bo'lishi kerak (dengiz mahsulotlari uchun + 45 ℃);

◆ Nam havo taʼsiriga bardosh bera oladi;

◆ Bu qoliplarning ta'siriga bardosh bera oladi;

◆ Yadroviy nurlanish taʼsiriga bardosh bera oladi;

◆ Maksimal moyillik 22,5℃.

◆ Kema normal tebranishga duchor bo'lganda ham u ishonchli ishlashi mumkin;

◆ Agar mahsulot zilzilaga (4g) duchor bo'lsa, t hali ham ishonchli ishlashi mumkin.

◆ Atrofdagi muhit portlash xavfidan xoli bo'lgan va metallni emiradigan yoki izolyatsiyani buzadigan gaz yoki o'tkazuvchan changdan uzoqda bo'lgan joylar;

◆Yomgʻir yoki qordan uzoqroq tuting.


O'chirish to'xtatuvchisining komponentlari

1 yordamchi kalit 5 Terminal qopqog'i 9 Qo'lda ishlash
2 Signal kaliti 6 fazali bo'linish 10 Plug-in turi orqa panelli simlar
3 Shuntni chiqarish 7 Old paneldagi simlar 11 Orqa paneldagi simlar
4 Past kuchlanishni chiqarish 8 Elektr bilan ishlash


Model tanlash bo'yicha qo'llanma

M11 125 C P 4
Mahsulot kodi Ramka o'lchami Joriy sinf Boshqarish davri manba kuchlanishining kodi Qutb raqami
Shakllangan quti 125 160 250 400 630 800 C S H P: elektr bilan ishlash 3: 3 qutbli
elektron to'sar Eslatma: 125 25/15
35/25 Z: aylanuvchi tutqich 4: 4 qutbli
125 - 63 ramkaning yangilangan turi 160 35/25 50/35 75/50 W: to'g'ridan-to'g'ri ishlash
160 - 100 kvadratning yangilangan turi 250 35/25 50/35 75/50
250 - 225 ramkaning yangilangan turi 400 50/35 65/42 85/50
630 - 400 kvadratning yangilangan turi 630 50/35 65/42 85/50
800 50/35 65/42 85/50


300

125A

2

A

Chiqarish turi va ichki aksessuar

Nominal oqim (A)

Ilova

To'rt kutupli mahsulot kodi

Birinchi raqam chiqarish turini bildiradi

125

10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125

1: quvvat taqsimoti

Javob: Himoyasiz N-qutb yopilmaydi yoki ochilmaydi

2: Faqat bir zumda chiqariladi

160

63, 80, 100, 125, 140, 160

2: motorni himoya qilish

B: Himoyasiz N-qutb yopilishi va ochilishi mumkin

3: Kompleks nashr Eslatma:

250

100, 125, 140, 160, 180, 200, 225, 250

C: Himoyaga ega N-qutb yopilishi va ochilishi mumkin

Keyingi ikkita raqam aksessuarlarning kodidir (qo'shimchalar jadvaliga qarang)

400

250, 300, 315, 350, 400

D: Himoyaga ega N-qutb yopilmaydi yoki ochilmaydi

630

400, 500, 630

800

500, 630, 700, 800


1-savol

D1

Q

2

Aksessuar kuchlanishi

Elektr ish kuchlanishi

O'rnatish usullari

Simli taxtani o'rnating yoki yo'q

Past kuchlanishni chiqarish

Shunt chiqarish

Yordamchi signal

DC1 elektr bilan ishlash

DC3 elektr bilan ishlash

Savol: Old panel

1: Yo'q

1-savol: AC220V

F1: AC220V

J1: AC125V

D1: AC220V

D5: AC230V

H: Orqa panel

2: Ha

2-savol: AC240V

F2: AC380V

J2: AC250V

D2: AC230V

D6: AC110V

C: plagin turi

3-savol: AC380V

F3: DC110V

J3: DC125V

D3: AC380V

D7: DC220

4-savol: AC415V

F4: DC24V

J4: DC24V

D4: AC400V

D8: DC110





D9: AC110-240V





D10: DC100-220V


Eslatma:

Ikki elektr uchun moslashtirilgan kuchlanish

operatsiyalar. Iltimos, ga murojaat qiling

tashqi aksessuarni joriy etish.


● O'chirish to'xtatuvchisi past kuchlanishni bo'shatish, shuntni bo'shatish, yordamchi kontaktlar, signal kontaktlari, elektr ish mexanizmi, aylanuvchi ishlaydigan tutqich va boshqa aksessuarlar bilan jihozlangan bo'lishi mumkin.

● O'chirish to'xtatuvchisi haddan tashqari yuk uzoq kechikish, qisqa tutashuv qisqa tutashuvi va qisqa tutashuvni lahzali himoya qilishning himoya funktsiyalariga ega, foydalanuvchi kerakli himoya xususiyatlarini o'rnatishi mumkin (foydalanuvchi faqat himoya funktsiyasi parametrlarini sozlash uchun DIP kalitini ishlatishi kerak).

● O'chirish to'xtatuvchisi tuproqli nosozlik va termal analog himoya funktsiyalariga ega, ogohlantirishdan oldingi ko'rsatkich haddan tashqari oqim ko'rsatkichi, yuk oqimi ko'rsatkichi, raqamli oqim tahlili texnologiyasi va u yuqori darajadagi himoyaga erishishi mumkin.


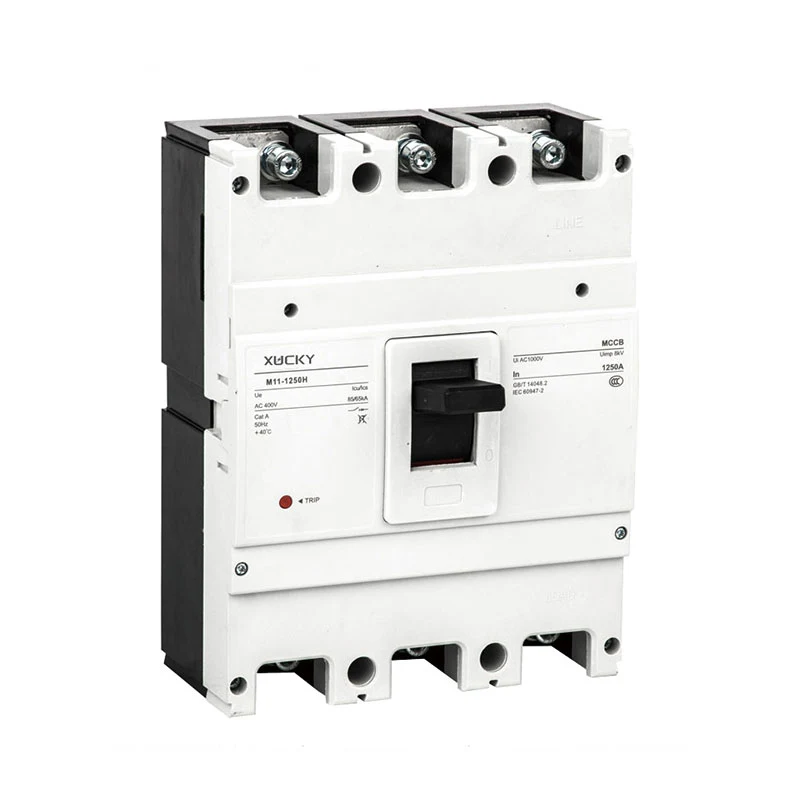

M11 termal ortiqcha yuk

texnik ma'lumotlar varag'i

Kadr oqimi (A)

125

160

250

400

630

800

Model

M11-125C

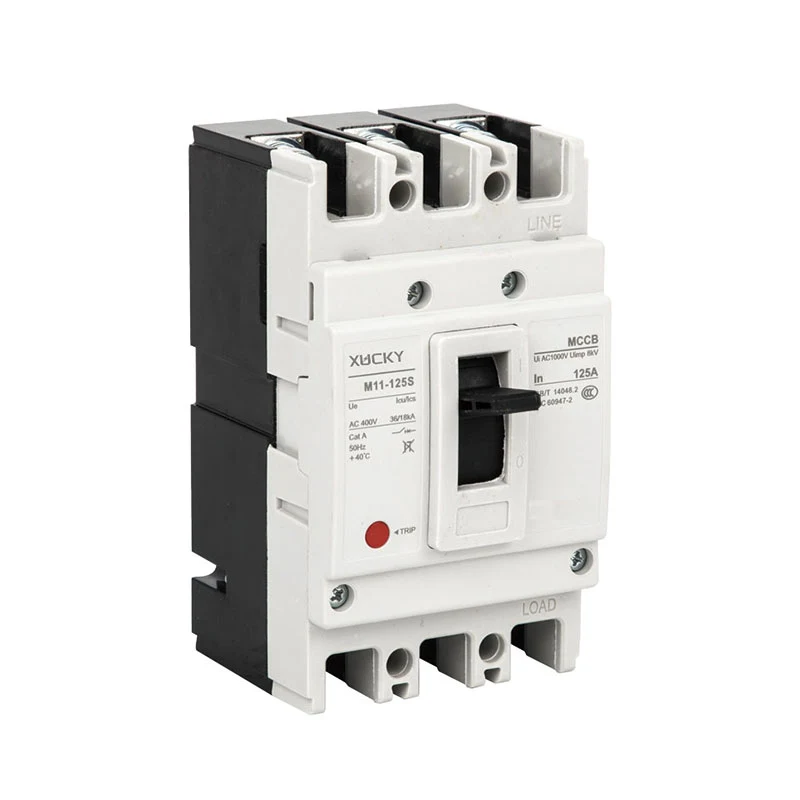

M11-125S

M11-125H

M11-160C

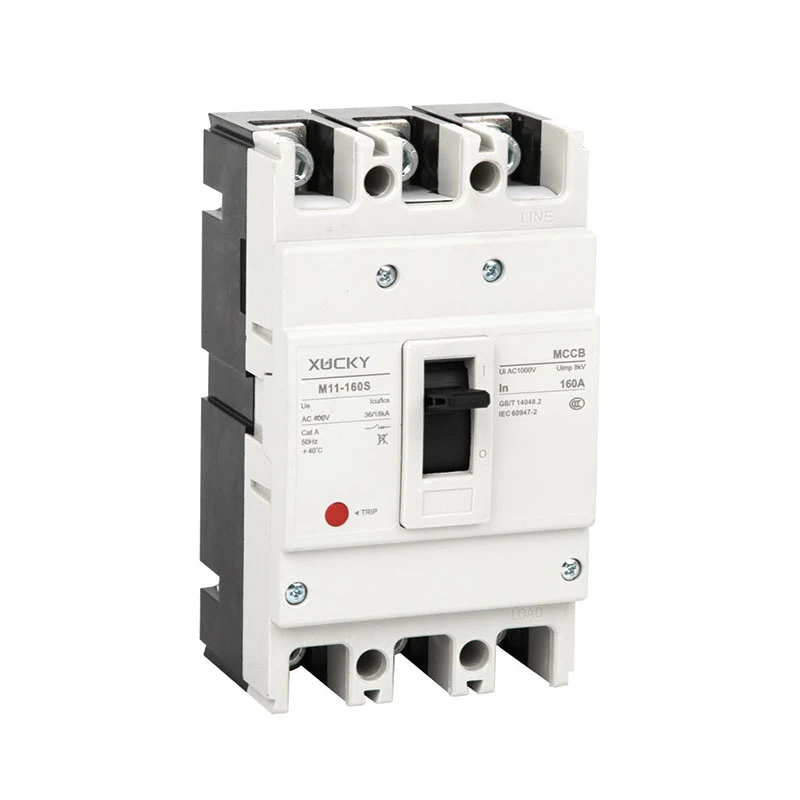

M11-160S

M11-160H

M11-250C

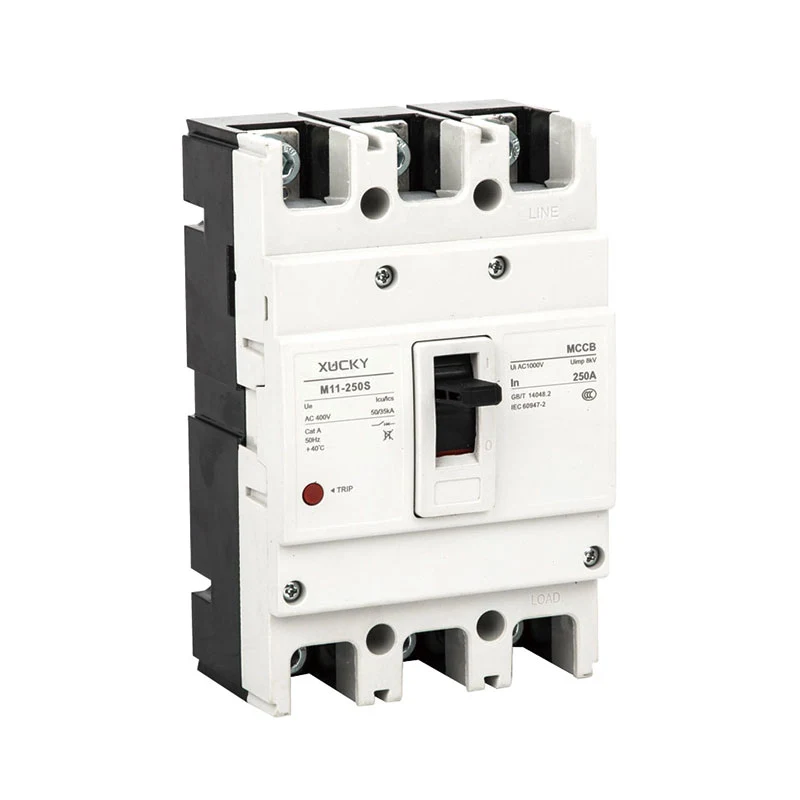

M11-250S

M11-250H

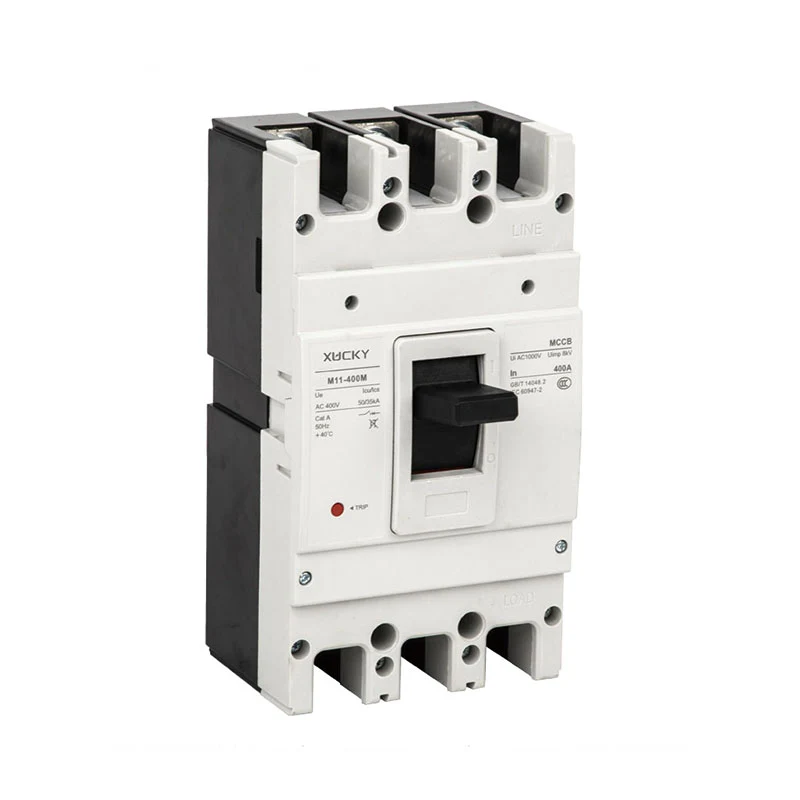

M11-400S

M11-400H

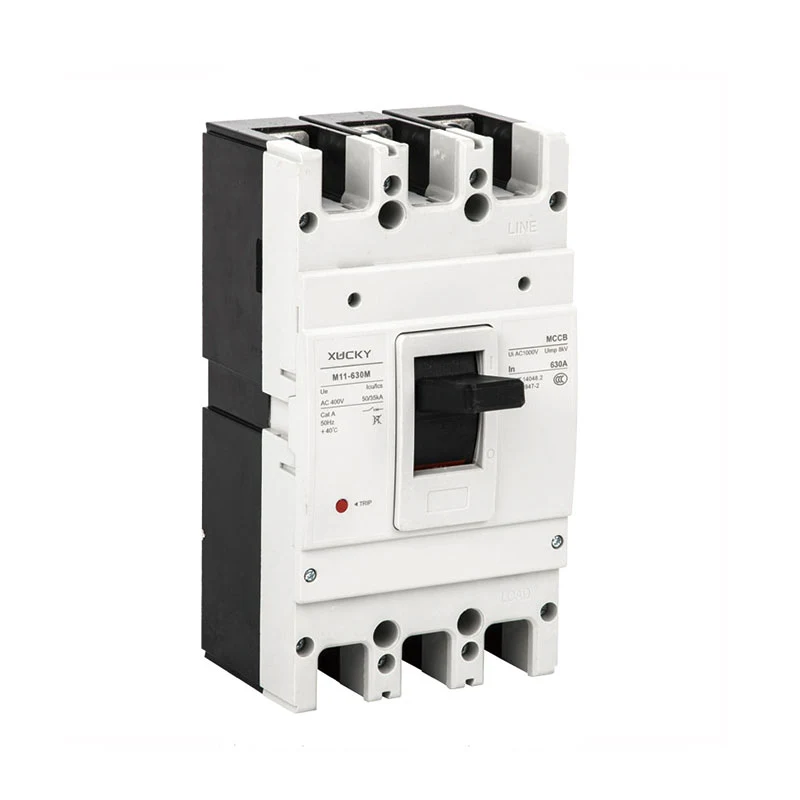

M11-630S

M11-630H

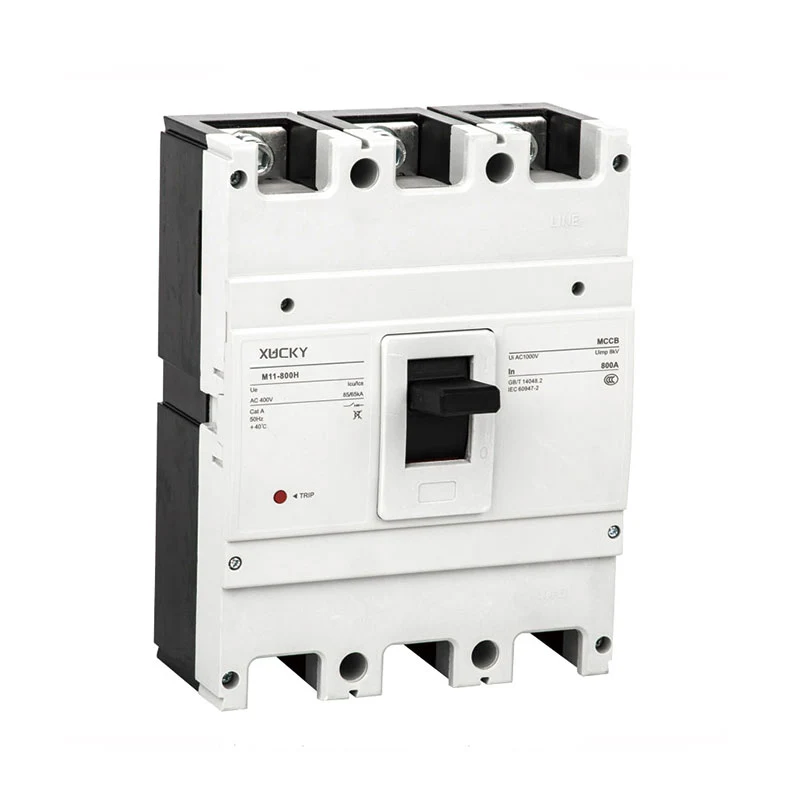

M11-800S

M11-800H

Qutb raqami

1, 2, 3, 4

2, 3, 4

3, 4

3, 4

3, 4

3, 4

Nominal oqim (A)

10, 16, 20, 32, 25, 40,

50,63, 80, 100, 125

63, 80, 100, 125, 140, 160

100, 125, 140, 160,

180,200, 225, 250

250,315,350,400

250, 315, 350, 400, 500, 630

500, 630, 700, 800,1000,1250

Nominal kuchlanish (V)

AC400V

AC400V

AC400V

AC400V

AC400V

AC400V

Nominal izolyatsiya kuchlanishi (V)

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

Qisqa tutashuvni buzish

sig'imi(KA)Icu/Ics

AC400V

10/15

18/15

25/18

20/15

25/18

35/25

25/15

25/18

35/25

35/25

50/35

35/25

50/35

50/35

65/65

Operatsion tsikl raqami

Elektr hayoti

6000

3000

3000

2000

2000

1500

Mexanik hayot

9000

7000

7000

4000

4000

4000

Xira kontur (mm)

1P

25-130-68-90

-

-

-





a-b-c-ca

2P

50-130-68-90

60-155-68-90

60-155-88-115





3P

75-130-68-90

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

100-130-68-90

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

184-257-103-155

184-257-103-155

280-275-103-155

Og'irligi (kg)

1P

0.32

-

-

-





2P

0.5

0.55

1

1.1

1.5

1.7

5.5

5.7

9.5

3P

0.55

0.65

1.1

1.2

1.9

2.1

7

7.5

12.5

4P

0.65

0.8

1.4

1.5





Elektr ishlaydigan qurilma (MD)

Tashqi haydash ish dastagi

Avtomatik chiqarish

Termal elektromagnit turi

Termal elektromagnit turi

Termal elektromagnit turi


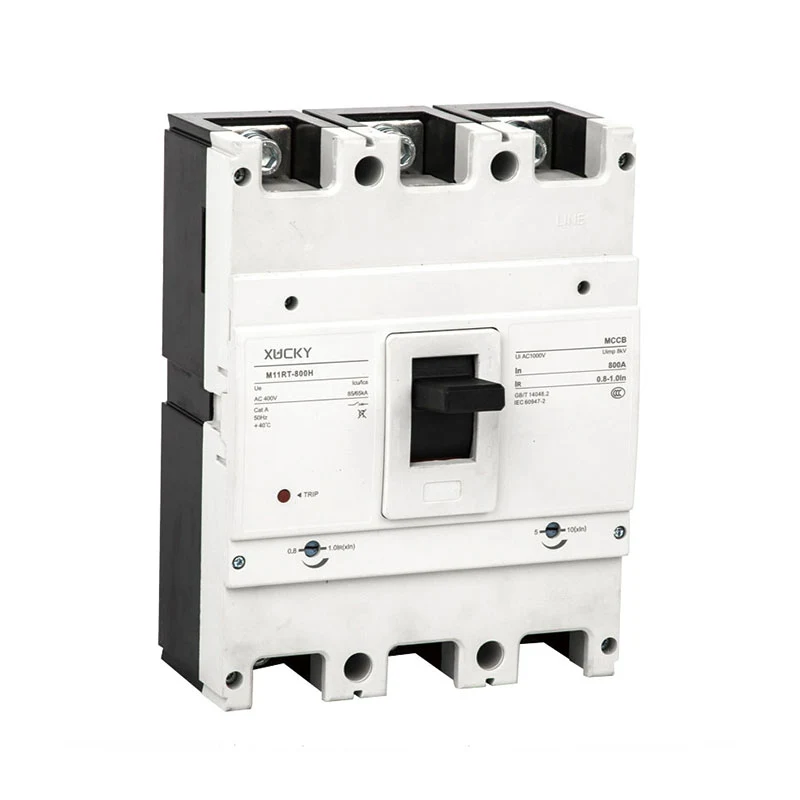

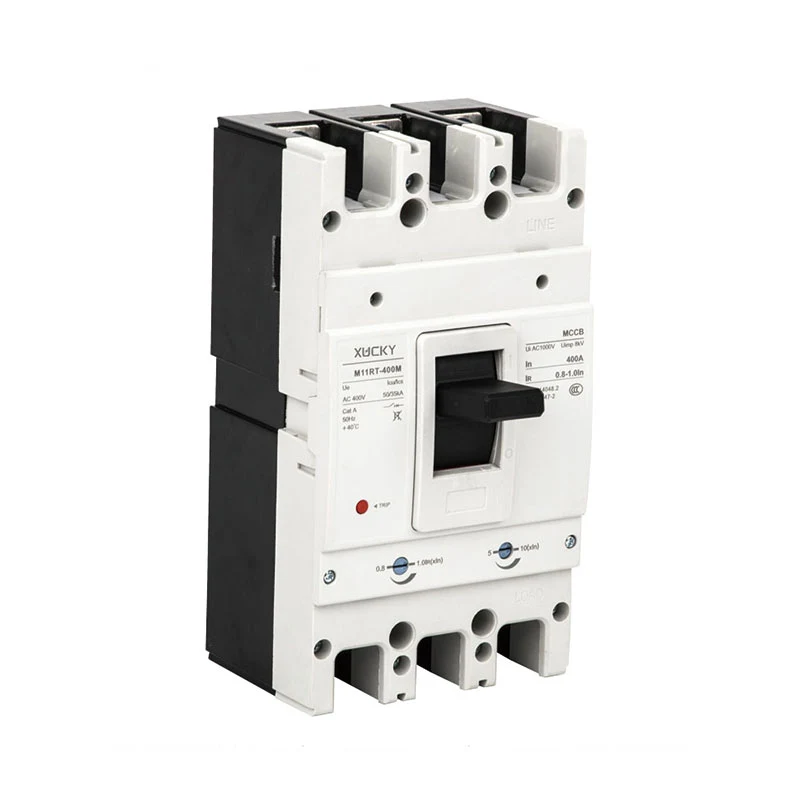

M11RT termal sozlanishi va magnit

sozlanishi (TAMA) texnik ma'lumotlar varag'i

Kadr oqimi (A)

160

250

400

630

1250

Model

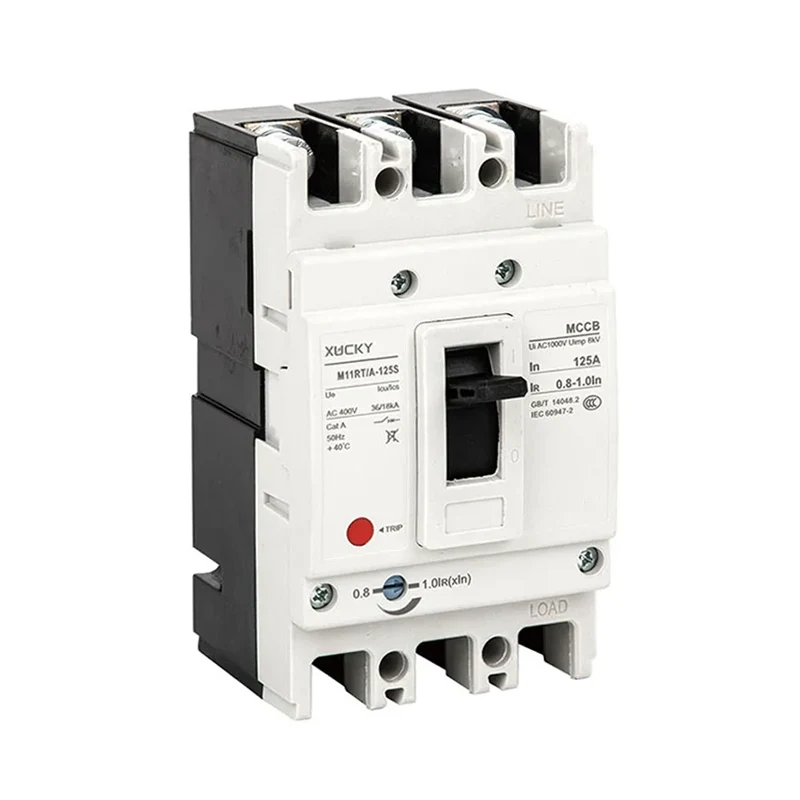

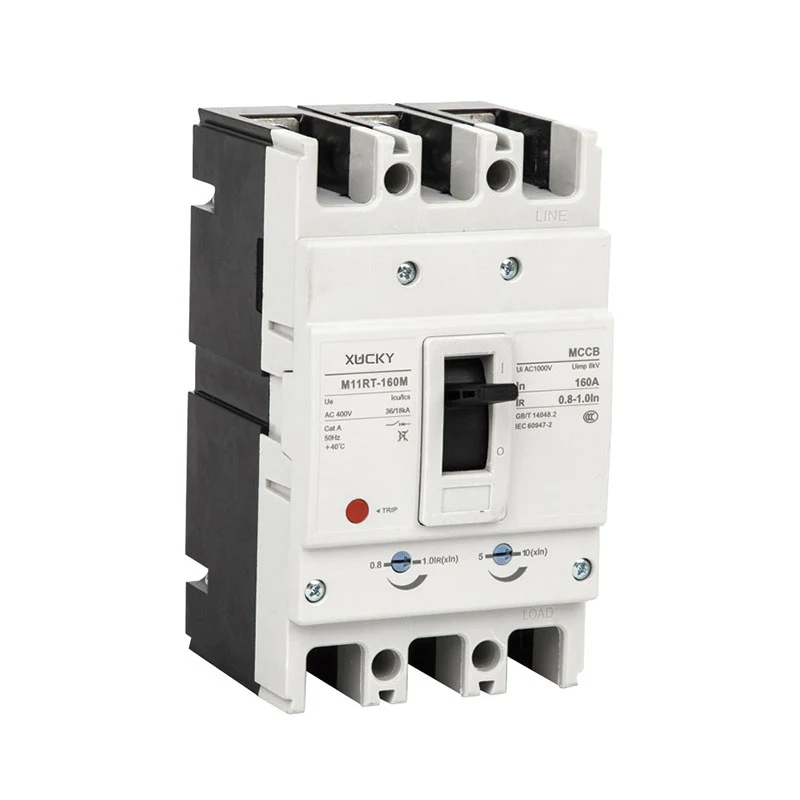

M11RT-160S

M11RT-160H

M11RT-250S

M11RT-250H

M11RT-400S

M11RT-400H

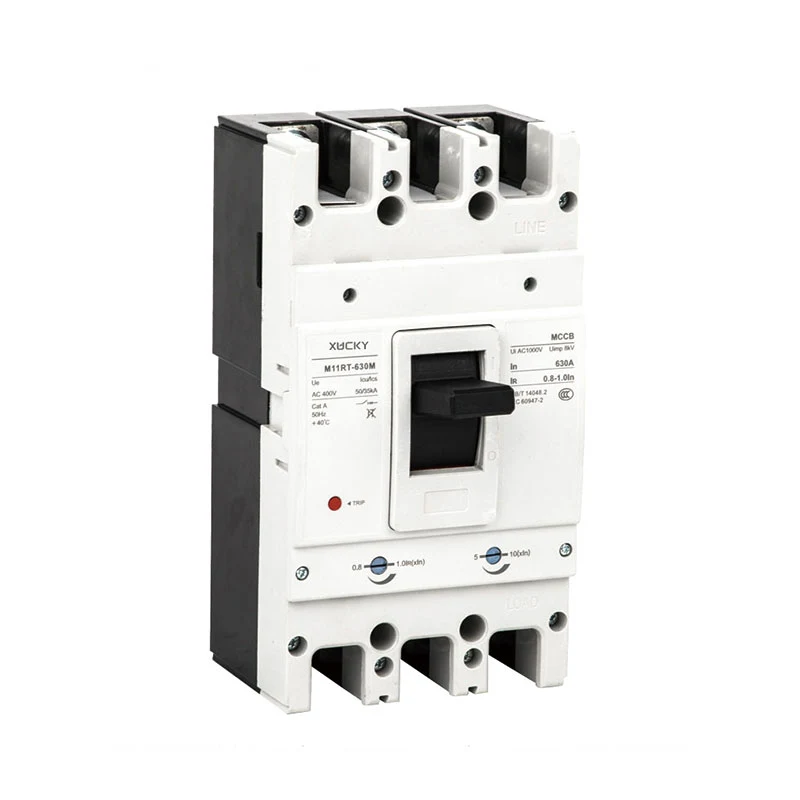

M11RT-630S

M11RT-630H

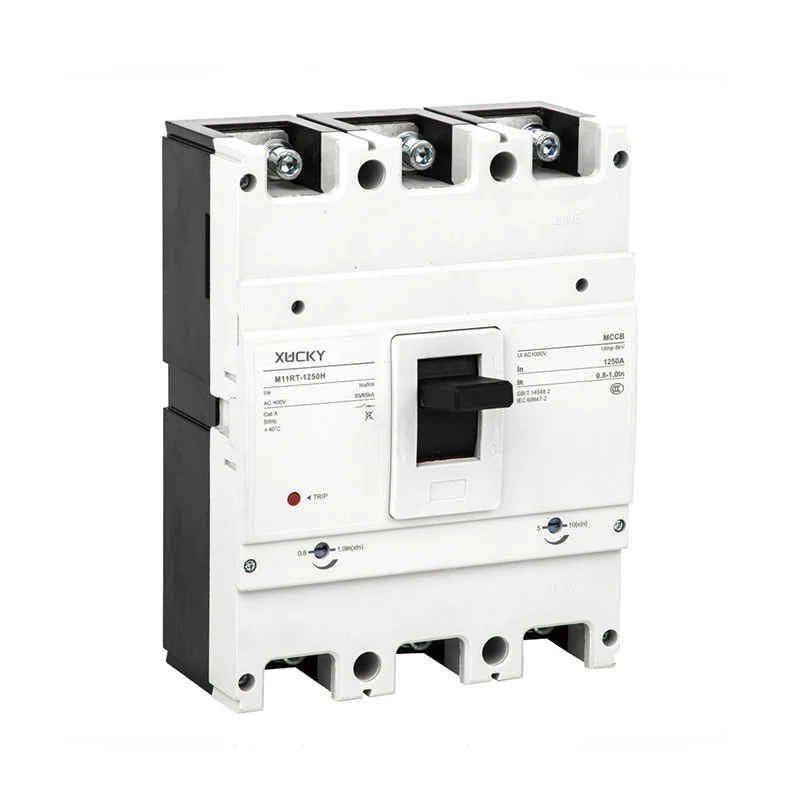

M11RT-1250S

M11RT-1250H

Qutb raqami

3, 4

3, 4

3, 4

3, 4

3, 4

Nominal oqim (A)

20-25, 25-32, 32-40, 40-50, 50-63,

100-125, 125-160, 160-200, 200-250A

200-250, 250-320,320-400

400-500, 500-630

630-800,800-1250

63-80,80-100, 100-125A, 125-160A

AC400V

AC400V

AC400V

Nominal kuchlanish (V)

AC400V

AC400V

AC1000V

AC1000V

AC1000V

Nominal izolyatsiya kuchlanishi (V)

AC1000V

AC1000V

35/25

50/35

35/25

50/35

50/35

65/50

Qisqa tutashuvni uzish qobiliyati

(KA)Icu/Ics

AC400V

25/18

35/25

25/18

35/25

2000

2000

1500

Operatsion tsikl raqami

Elektr hayoti

3000

3000

4000

4000

4000

Mexanik hayot

7000

7000

1000

1000

1000

Kontur xira (mm) a-b-c-ca





3P

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

185-257-103-155

185-257-103-155

280-275-103-155





Og'irligi (kg)

3P

1

1.1

1.5

1.7

5.5

5.7

9.5

4P

1.1

1.7

1.9

2.1

7

7.5

12.5

Elektr ishlaydigan qurilma (MD)

Tashqi haydash

operatsion tutqichi

Avtomatik chiqarish

Termal elektromagnit turi

Termal elektromagnit turi


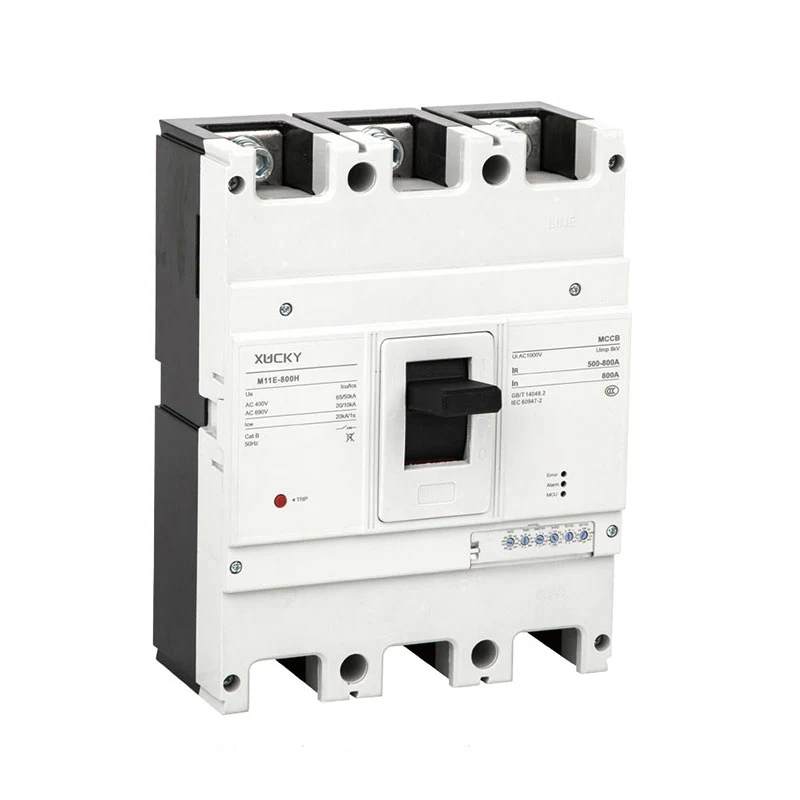

M11E Elektron turdagi MCCB texnik ma'lumotlar varag'i






Kadr oqimi (A)

160

250

400

630

1250

Model

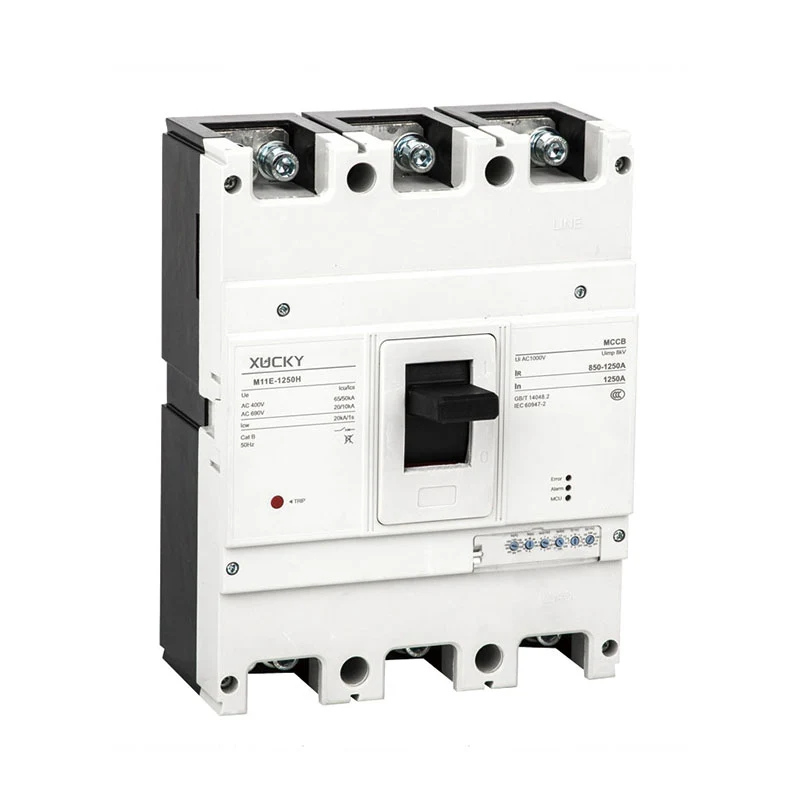

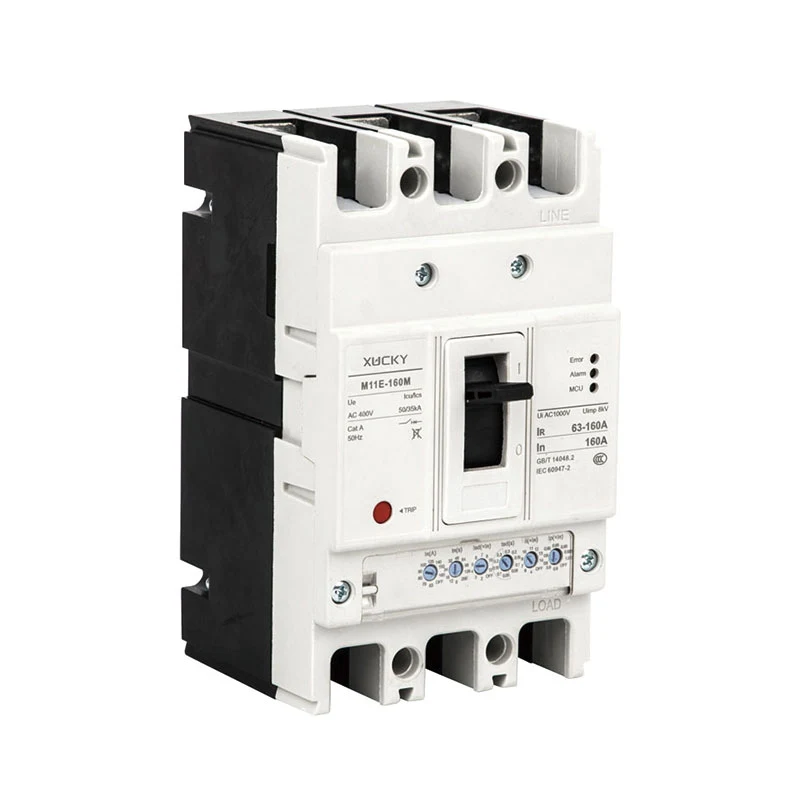

M11E-160H

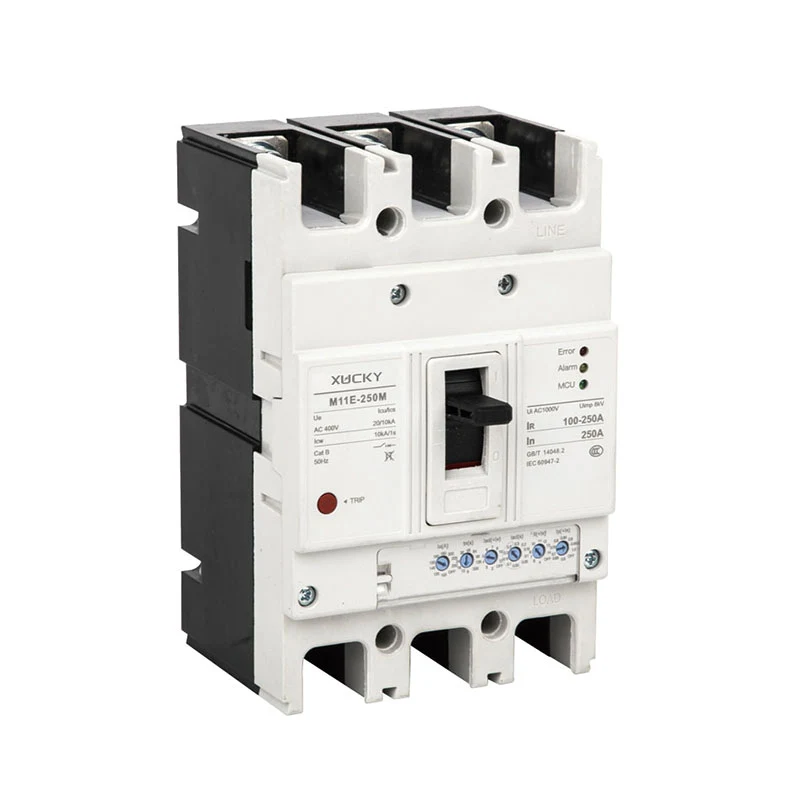

M11E-250H

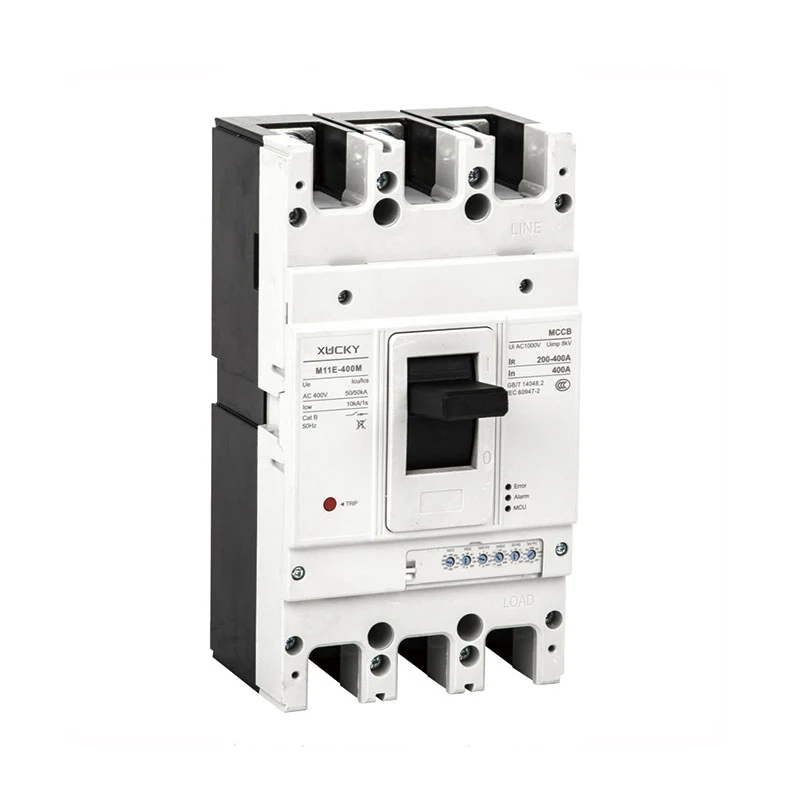

M11E-400H

M11E-630H

M11E-1250H

Qutb raqami

3, 4

3, 4

3, 4

3, 4

3, 4

Nominal oqim (A)

16-32, 40-125,80-160

16-32,40-125,80-160,100-250

200-400

200-400,300-630

400-800,800-1250

Nominal kuchlanish (V)

AC400V

Nominal izolyatsiya kuchlanishi (V)

AC1000V

Qisqa tutashuvni uzish qobiliyati(KA)Icu/Ics

AC400V

35/25

35/25

50/35

50/35

65/50

Operatsion tsikl raqami

Elektr hayoti

1500

1000

1000

1000

1000

Mexanik hayot

7000

7000

4000

4000

4000

Kontur xira (mm) a-b-c-ca


3P

90-155-88-115

105-165-88-115

140-257-103-155

140-257-103-155

210-257-103-155

4P

90-155-88-115

140-165-88-115

185-257-103-155

185-257-103-155

280-257-103-155


Og'irligi (kg)

3P

1.8

2.1

5.5

5.7

5.7

4P

2.3

2.6

7

7.5

7.5

Elektr ishlaydigan qurilma (MD)

Tashqi haydash ish dastagi

Avtomatik chiqarish

Elektron turi


Panel va funksiya tavsifi

Aqlli chiqarish paneli


Navbatdagi kabi panelni sozlash tugmasi

● IR(A) Isd(x IR) Ii(x IR)

● IR: Haddan tashqari yuk uzoq kechikish o'chirishni sozlash oqimi; Isd: Qisqa tutashuvdagi qisqa tutashuvni o'chirishni sozlash oqimi;

● Ii: qisqa tutashuvli lahzali o'chirishni sozlash oqimi;


Qolgan parametrlar zavod sozlamalari bo'yicha o'rnatiladi yoki masofaviy aloqa orqali quyidagicha o'rnatiladi

● tR: Haddan tashqari yuk uzoq kechikish sozlamalari vaqti, zavod standarti: 60s;

● tsd: Qisqa tutashuv qisqa kechikishini sozlash vaqti, zavod standarti: 0,1s;

● Ip: Haddan tashqari yuk oldindan signalni sozlash oqimi, zavod standarti: 0,85 * IR;


Intellektual aloqa porti (COM)

1: quvvat manbai kirishi DC24V(+)

6:485B-

2: quvvat manbai kirishi DC24V(-)

7: Elektr ishlaydigan mexanizmning umumiy terminalini yopish va ochish

3:485A+

8: Elektr ishlaydigan mexanizmning umumiy terminalini yopish va ochish

4:485A+

9: Elektr ishlaydigan mexanizmning ochilishi

5: 485B-

10: Elektr ishlaydigan mexanizmni yopish


Qoldiq oqimdan himoyalangan panel





Hot Tags: M11 qolipli korpusli o'chirgich, Xitoy, ishlab chiqaruvchi, yetkazib beruvchi, zavod
So'rov yuborish
Aloqa ma'lumotlari
Biz mijozlarga sifatli mahsulotlarni taqdim etishga intilamiz. Ma'lumot, namuna va taklif so'rang, biz bilan bog'laning!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
