M3 qolipli korpusli o'chirgich

XUCKY Electric - Xitoyda yirik M3 Kalıplı O'chirish to'xtatuvchisi ishlab chiqaruvchisi va yetkazib beruvchisi. Ko'p yillar davomida biz modulli elektr terminal uskunalariga ixtisoslashganmiz, mahsulotlarimiz yaxshi narx ustunligiga ega va Evropa va Amerika bozorlarining ko'p qismini qamrab oladi. Biz sizning Xitoyda uzoq muddatli hamkoringiz bo'lishni intiqlik bilan kutamiz.

So'rov yuborish

Mahsulot tavsifi

Xitoy XUCKY Electric moslashtirilgan 1P, 2P, 3P, 4P 400V/415V ASTA, KEMA, SEMKO, Idoralar, CB, ROHS sertifikati bilan yuqori sifatli qolipli elektron to'xtatuvchidir.

M3 mog'orlangan o'chirgichlar oddiy rejimda tokni o'tkazish va uni qisqa tutashuvlarda, haddan tashqari yuklanishda, yo'l qo'yib bo'lmaydigan burilishlarda, shuningdek, elektr zanjir qismlarini ishga tushirish va o'chirishda o'chirish uchun mo'ljallangan. Ular 12,5 dan 1600 A gacha bo'lgan nominal tok uchun 400V dan cheklangan operatsion kuchlanishli elektr bloklarida foydalanish uchun mo'ljallangan.

Ular EN 60947-1, EN 60947-2 talablariga javob beradi

Termik-magnit o'chirgichlar:

Termal himoya funktsiyasi: (Haddan tashqari yuk sharoitida himoya qilish uchun)

Termal himoyani ta'minlaydigan bimetal issiqlik ostida turli xil kengayish koeffitsientlariga ega bo'lgan ikkita metallning birikmasidan iborat. Bimetal qizdirilganda, u kamroq cho'zilgan metallga egiladi. Shu tarzda, to'xtatuvchini o'chirish uchun to'sar mexanizmini ochishga yordam beradigan tirqish chiqariladi. Bimetalning egilish tezligi to'xtatuvchidan o'tadigan oqim hajmiga to'g'ridan-to'g'ri mutanosibdir. Chunki, oqimning ko'payishi issiqlikning ko'payishini anglatadi. Shunday qilib, to'xtatuvchining haddan tashqari oqimdan himoya qilish funktsiyasi nominal oqimdan yuqori yuk oqimlarida bimetal tomonidan amalga oshiriladi.

Magnit himoya funktsiyasi (qisqa tutashuv sharoitida himoya qilish uchun)

To'xtatuvchining yana bir vazifasi ulangan kontaktlarning zanglashiga olib keladigan kontaktlarning zanglashiga olib kelishidan himoya qilishdir. Qisqa tutashuv fazalarning bir-biri bilan aloqasi yoki faza-tuproqning aloqasi natijasida yuzaga kelishi mumkin. Qisqa tutashuvda kabellar orqali juda yuqori oqim o'tishi kerakligi sababli, termal himoya tufayli tizim energiyasi qisqa vaqt ichida uzilishi kerak. To'xtatuvchisi ulangan yukni himoya qilish uchun darhol ochilishini amalga oshirishi kerak. Ushbu funktsiyani bajaradigan qism qisqa tutashuv oqimi natijasida hosil bo'lgan magnit maydondan kelib chiqqan magnitlanish bilan ishlaydigan mexanik ochilish mexanizmidir.

Afzalliklar

● Yordamchi qurilmalarni mustaqil ravishda oson o'rnatish:

▷ Signal kontakti;

▷ yordamchi kontakt;

▷ Past kuchlanishni chiqarish;

▷ Shuntni bo'shatish;

▷ Ishlash mexanizmi tutqichi;

▷ Elektr ish mexanizmi;

▷ Plug-in qurilmasi;

▷ Chiqaruvchi qurilma.

● Har bir o'chirgichning standart to'plami birlashtiruvchi shinalar yoki simi ushlagichlari, faza ajratgichlari, uni o'rnatish paneliga o'rnatish uchun vintlar va yong'oqlar to'plamidan iborat.

● Maxsus qisqich yordamida 125 va 160 birliklarni DIN-relsga o'rnatish mumkin.

● Ushbu o'chirgichlarning og'irligi va o'lchamlari boshqa uy ishlab chiqaruvchilari tomonidan tavsiya etilganidan 10-20% kamroq. Bu fakt kichikroq qutilar va panellarni o'rnatishni ta'minlaydi. Bundan tashqari, kichik o'lchamlar eski o'chirgichlarni M3 ga o'zgartirishga imkon beradi.

Ilova

Kalıplanmış korpusli o'chirgichlar past kuchlanishli o'chirgichlardir. Ular kichik foydalanuvchilarning yirik sanoat podstansiyalari va quvvat taqsimlash tizimlarigacha o'rnatish ehtiyojlarini qondiradi. Ular odatda po'lat zavodlarida, neft platformalarida, shifoxonalarda, temir yo'l tizimlarida, aeroportlarda, hisoblash markazlarida, ofis binolarida, konferentsiya markazlarida, teatrlarda, osmono'par binolarda va boshqa yirik inshootlarda qo'llaniladi.

M3 MCCB qolipli korpusli o'chirgichning elektr parametrlari

Hermal-magnit sobit turdagi MCCB
	Model	kod	Icu (Buyuk Britaniya)	Ics (KA)	Nominal joriy	Ui(V)	Ue(V)	qutb	Uimp(V)
1	M3-160	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A	500V	230V	1P	10000
		N	36	27
2	M3-200	B	25	18.75	10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A	750V	400V	2P	10000
		N	36	27

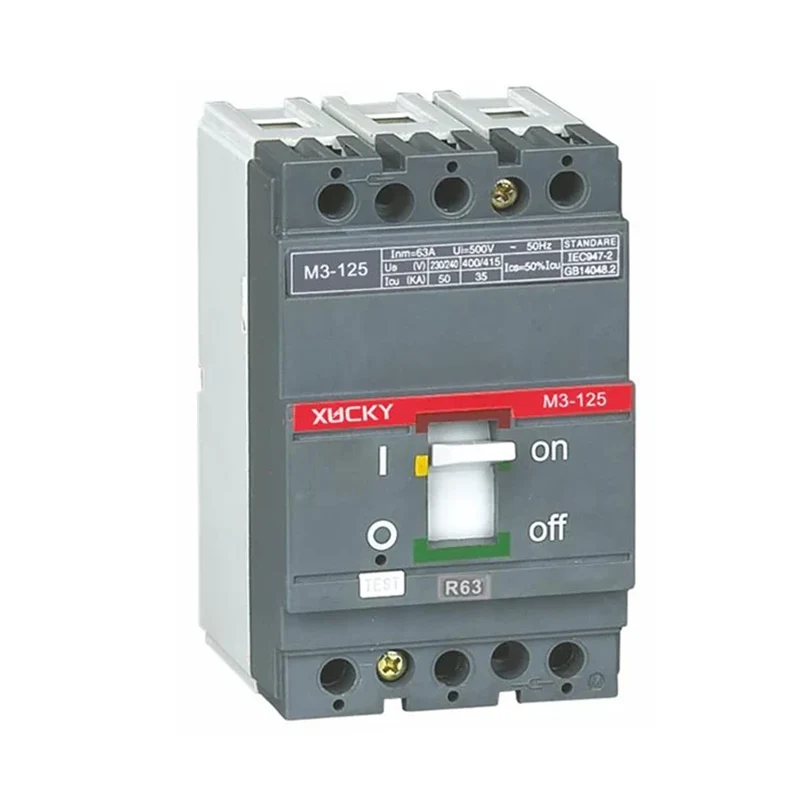

3	M3-125	B	25	12.5	10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A	750V	400V	3P / 4P	10000
		N	35	17.5
		S	50	37.5

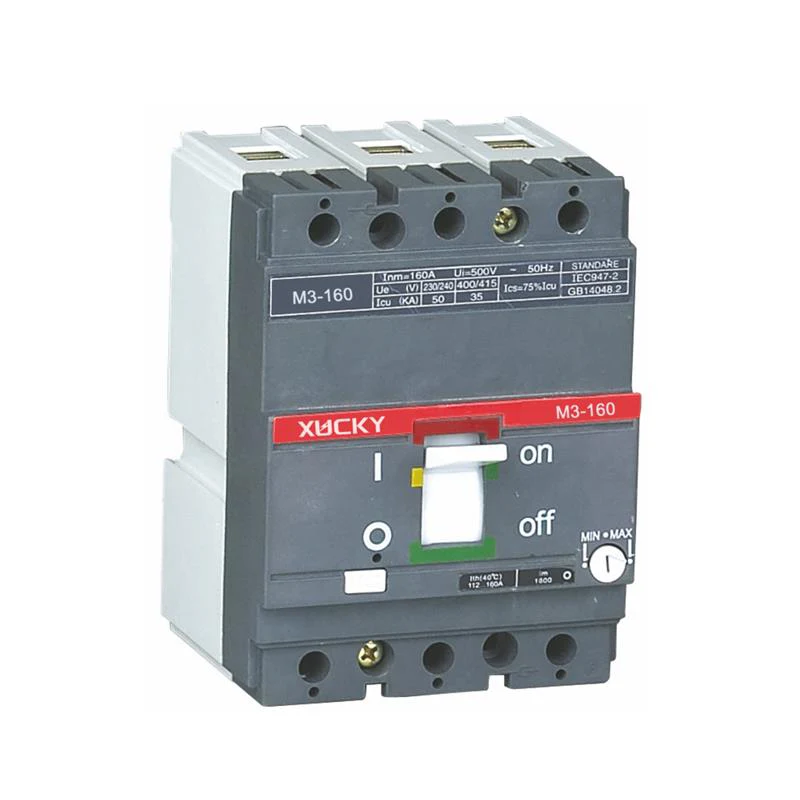

4	M3-160	B	25	12.5	10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A	750V	400/415V	3P / 4P	8000
		N	35	26.25
		S	50	37.5

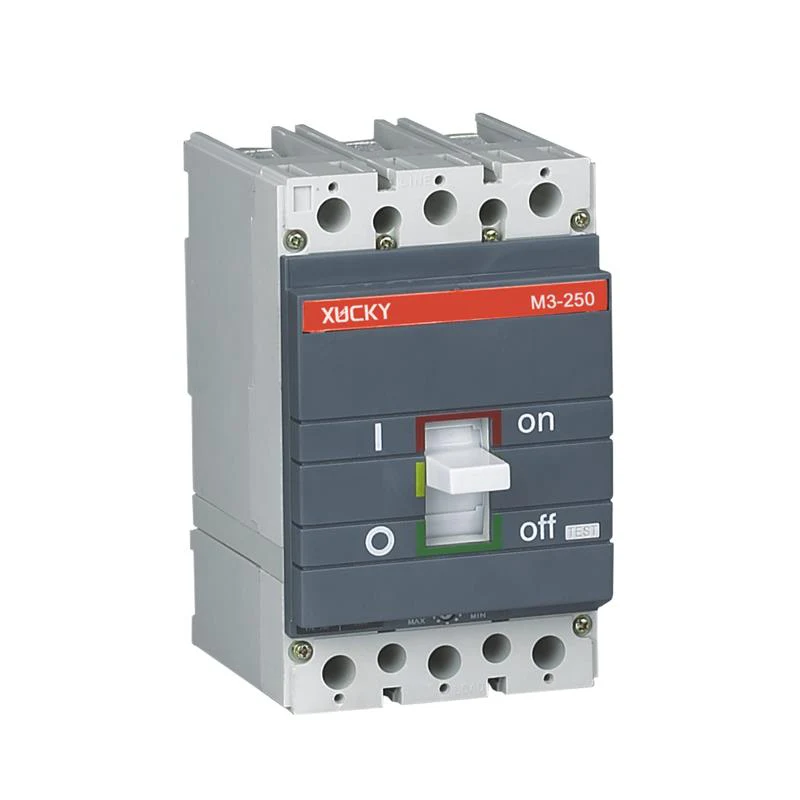

5	M3-250	N	35	26.25	63 - 80-100-125 - 160(180) - 200(225) - 250(320)A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	65	48.75
		G	85	51

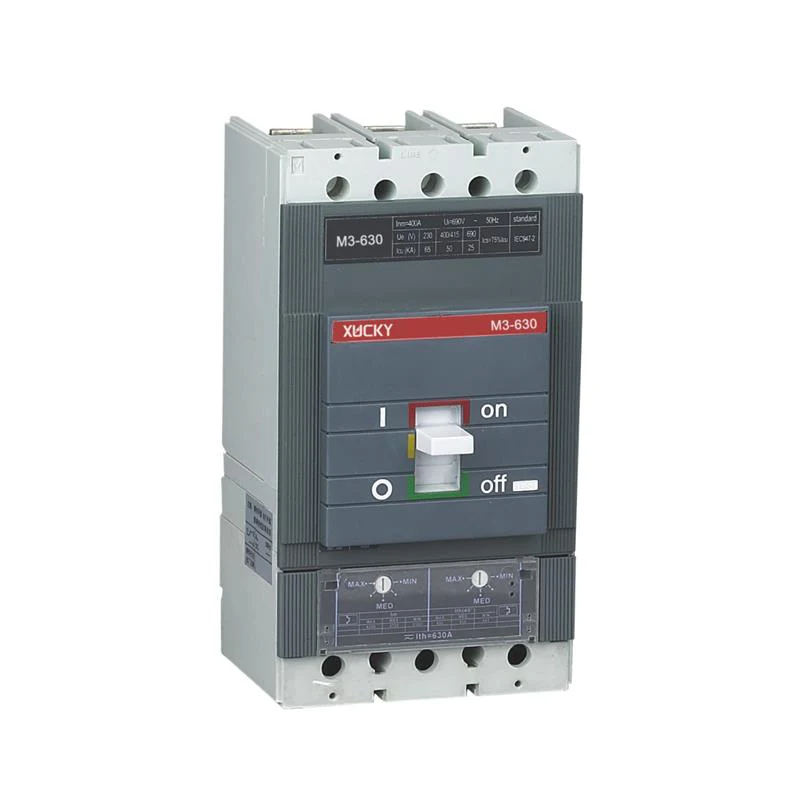

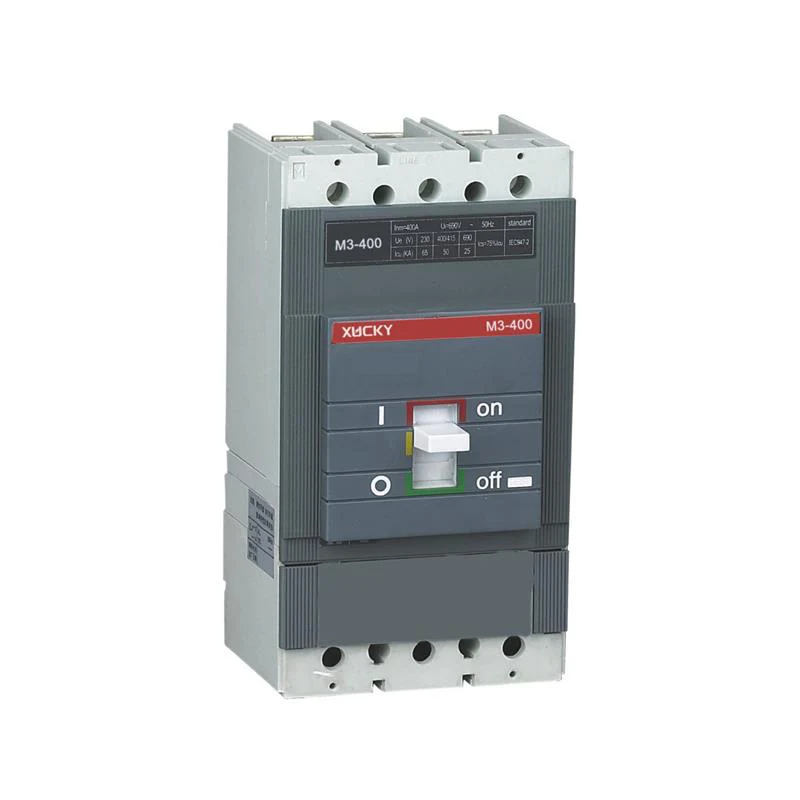

6	M3-630(400)	N	35	26.25	250 - 315 (350) - 400 - 500 - 630A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

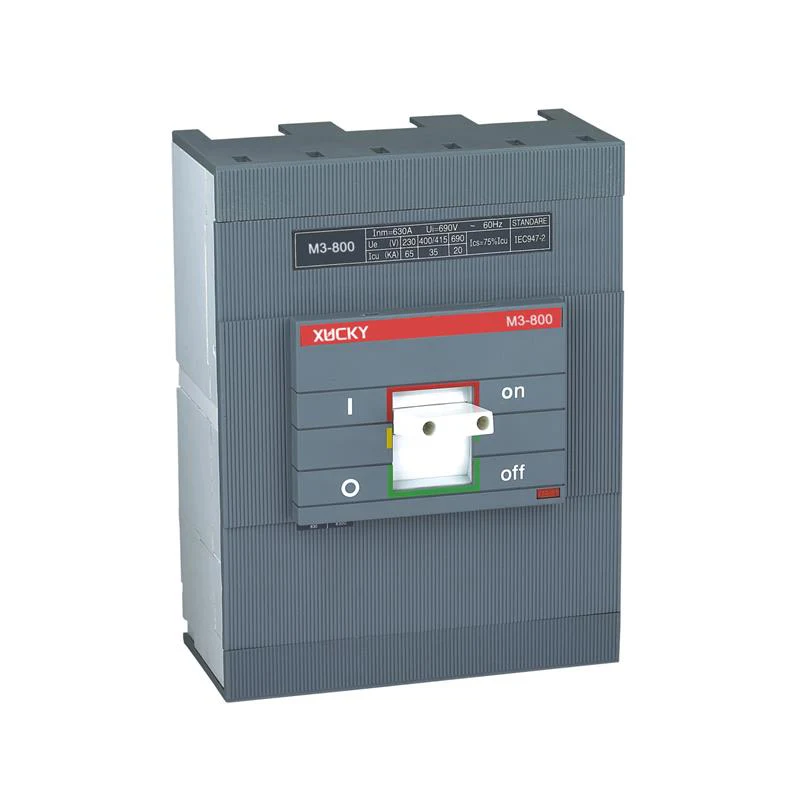

7	M3-800	N	35	35	400 - 500 - 630 (700) - 800 -1000A	750V	400/415V	3P /4P	8000
		S	50	37.5
		H	70	52.5
		G	85	52.5

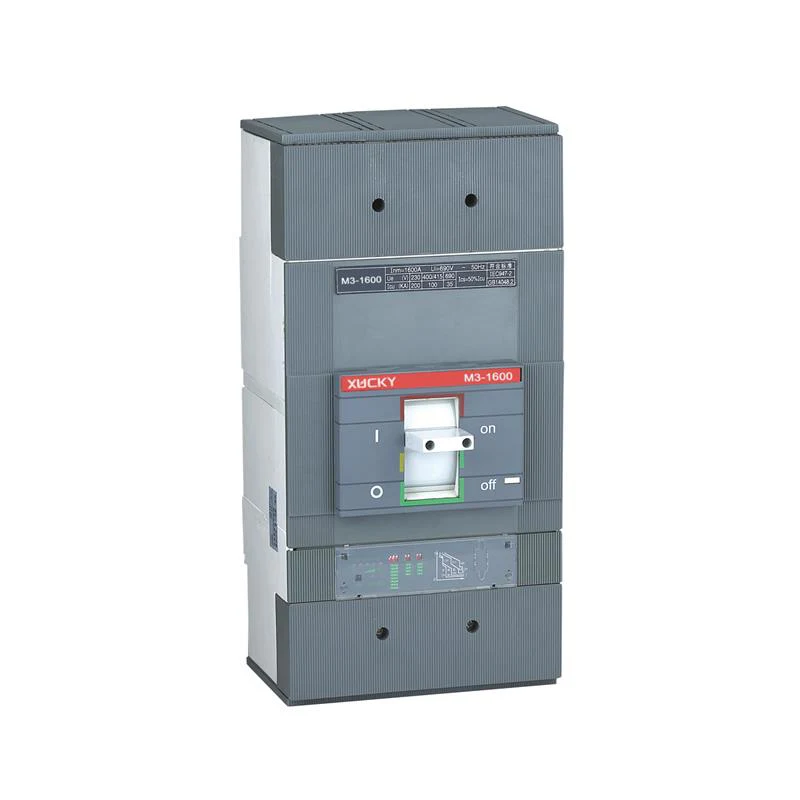

8	M3-1600	S	65	50	800 -1000 - 1250 - 1600A	750V	400V	3P / 4P	8000

·Icu: O-t-CO testi (O: Ochiq manevr, CO: Yopish-Ochiq manevr, t: Kutish davomiyligi)

·Ics:O-t-CO-t-CO testi (O:ochiq manevr,CO:Yopish-Ochiq manevr,t:Kutish davomiyligi)

ON/I Position: Bu to'xtatuvchining kontaktlari yopilganligini bildiradi. Bu holatda, to'sar dastagi yuqori holatda

TRIP Position: Bu to'xtatuvchining har qanday nosozlik (ortiqcha yuk yoki qisqa tutashuv) tufayli ochilganligini ko'rsatadi. Bunday holda, to'xtatuvchining dastagi ON va OFF pozitsiyalari orasidagi o'rta holatda bo'ladi. O'chirish holatida bo'lgan to'xtatuvchini ON holatiga olish uchun; O'chirish belgisi bilan ko'rsatilganidek, to'sar dastagini pastga suring

To'xtatuvchi "klik" ovozi bilan o'rnatilishi kerak. Shundan so'ng, to'xtatuvchini yopish uchun ON belgisida ko'rsatilgandek tutqichni torting.

OFF/0 Position: Bu to'xtatuvchining kontaktlari ochiqligini bildiradi. Shu tarzda, to'sar dastagi pastki holatda bo'ladi.

M3 MCCB qolipli korpusli elektron to'xtatuvchining fizik parametrlari

Turkum (EN 60947-2/IEC 60947-2)				Chidamlilik
Model	qutb	Dielektrik xossa (V)	lonizatsiya masofasi (mm)	Jami tsikllar	Elektr hayoti	Mexanik hayot	Asosiy sxema	Yordamchi sxema
M3-160	1P	2500	≤30/0	20000	3000	17000	A/0	AC-15
M3-200	2P	2500	≤30/0	15000	2500	12500	A/0	AC-15
M3-125	3P / 4P	2500	≤30/0	8000	1000	7000	A/0	AC-15
M3-160	3P / 4P	3000	≤30/0	8000	1000	7000	A/0	AC-15
M3-250	3P / 4P	3000	≤30/0※	8000	1000	7000	A/B	AC-15
M3-630(400)	3P / 4P	3000	≤60/0※	5000	1000	4000	A/B	AC-15
M3-800	3P / 4P	3000	≤80/0※	5000	1000	4000	A/B	AC-15
M3-1600	3P / 4P	3000	≤80/0※	3000	500	2500	A/B	AC-15

MCCB mog'orlangan korpusli elektron to'xtatuvchining o'lchami

Model	qutb	Kontur o'lchami (LXWXH)
M3-160	1P	120x30x70mm
M3-200	2P	120x60x70mm
M3-125	3P	120x76x70mm
M3-125	4P	120x101x70mm
M3-160	3P	120x90x70mm
M3-160	4P	120x120x70 mm
M3-250	3P	170x105x103,5 mm
M3-250	4P	170x140x103,5 mm
M3-630(400)	3P	254x140x103,5 mm
M3-630(400)	4P	254x184x103,5 mm
M3-800	3P	268x210x103,5 mm
M3-800	4P	268x280x103,5 mm
M3-1600	3P	410x210x138,5 mm
M3-1600	4P	410x280x138,5 mm
