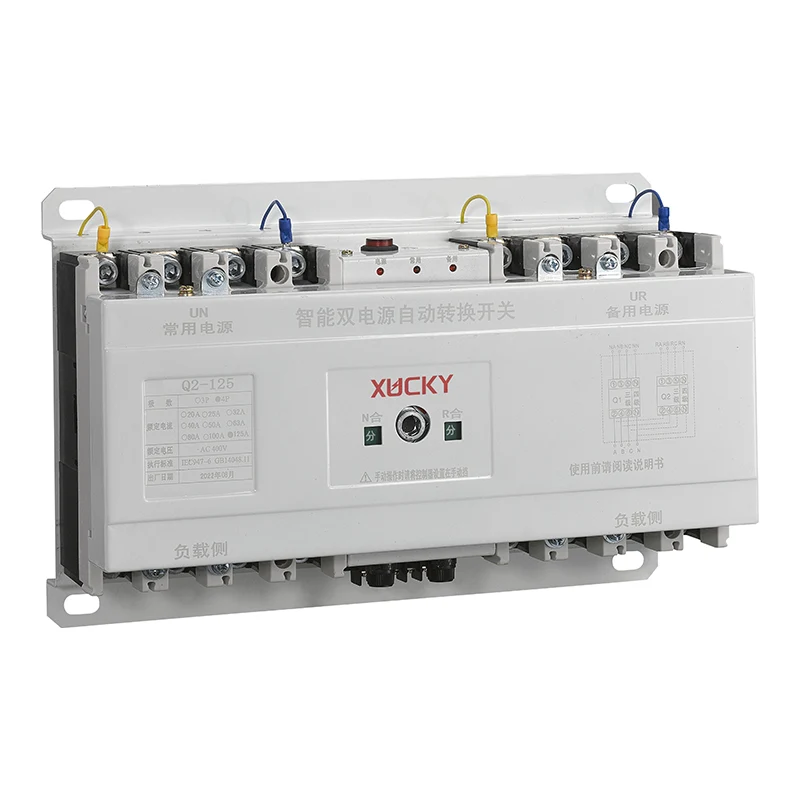

Q2 Avtomatik uzatish kaliti

Ushbu uy uzatish kaliti GB / T14048.11-2005 "past kuchlanishli uzatish moslamalari va boshqaruv moslamalari - avtomatik uzatish kommutatsiya uskunalari" standartiga javob beradi. Ushbu mahsulotning elektr darajasi CB-sinfidir.

Modellar va texnik xususiyatlar

Oddiy ish sharoitlari

● Atrof havo harorati: -5 ℃ ~ + 40 ℃ va 24 soat ichida o'rtacha harorat + 35 ℃ dan past;

● Atmosfera havosining nisbiy namligi +40℃ haroratda 50% dan oshmaydi, past haroratda yuqori nisbiy namlik mavjud. Eng nam oyning o'rtacha maksimal nisbiy namligi eng nam oy 90%, bu oyning o'rtacha minimal harorati +25 ℃. Haroratning o'zgarishi tufayli mahsulot yuzasida kondensatsiyani hisobga olish;

● O'rnatish joyining balandligi 2000 m dan oshmaydi;

● O'rnatish toifasi: IV;

● Ushbu ATS kaliti qattiq tebranish, zarba va korroziyasiz joyga o‘rnatilishi kerak;

● Foydalanish toifasi: A;

● Yuqoridagi shartlar bajarilmasa, foydalanuvchi va ishlab chiqaruvchi tomonidan maslahatlashuv orqali hal qilinishi kerak.

Asosiy tuzilma

Q2 Avtomatik uzatish kaliti asosan quvvatni o'zgartiruvchi elektron to'xtatuvchidan iborat bo'lib, kalit ishi foydalanuvchi tanlashi uchun uchta holat holatiga ega: umumiy quvvat (N) yopilishi, ikki marta ochilishi, kutish quvvati (R) yopilishi, uyga uzatish kaliti kichik o'lchamga ega , engil vazn, barqaror ishlash, ishlatish uchun qulay va boshqalar.

O'rnatish va foydalanish

Simlarni ulashda umumiy quvvat manbai N umumiy quvvat manbai QN o'chirgichiga, kutish rejimidagi quvvat manbai esa QR quvvat manbaiga ulangan bo'lishi kerak. QN va QR to'rt simli o'chirgichlar bo'lsa, ulanish rejimi simli diagrammaga muvofiq, QN va QR ning 1, 3, 5 - uch fazali (A, B, C) kirish terminallari, 7 - nol chiziq. (N) kirish terminali, 8 - nol chiziqli chiqish terminali. O'chirish to'xtatuvchisi uch qutbli o'chirgich bo'lsa, umumiy quvvat manbai (N) ning nol chizig'i NN va kutish quvvat manbaining (R) nol liniyasi NR uch kutupli maxsus elektr tarmog'iga ulanishi kerak. nol liniyasi terminali KG. Maxsus operatsiya ulanish sxemasiga qarang. Quvvat manbai Ikkita quvvat kaliti avtomatik boshqaruv moslamasi QN va QR elektron to'xtatuvchining A fazali kirish liniyasi va nol liniyasi N oladi, agar uch kutupli elektron to'xtatuvchidan foydalanilsa, NN va NR nol liniyasiga ulangan bo'lishi kerak, uch qutbli ajratilgan. nol terminali ikkita elektron to'xtatuvchining o'rtasida, avtomatik quvvat o'tkazgichni o'rnatish va ulashda, o'chirgichning kirish terminaliga ulangan mahalliy boshqaruvchi liniyasini unutib qo'ymang, uzib qo'ymang yoki qisqa tutashuvga ega bo'lmang.

O'rnatish o'lchamlari

Texnik parametr

Operatsiyadan foydalaning

Umumiy quvvat manbai va kutish quvvat manbai kuchlanishi bo'ladimi, ikkalasi ham qo'lda ishlashdan foydalanishi mumkin. Qo'lda ishlayotganda, qo'lda ishlaydigan avtomatik tugma qo'lda ishlaydigan holatga joylashtirilishi kerak, qo'lni soat yo'nalishi bo'yicha terminalga bosganda, kutish quvvat manbai QR o'chirgichi ochiladi, umumiy quvvat o'chirgichi QN yopiladi; dastani soat miliga teskari yo'nalishda terminalga bosganda, kutish rejimidagi quvvat manbai QR o'chirgichi yopiladi, umumiy quvvat manbai QN o'chirgichi ochiladi.

Paneldagi quvvat indikatori (qizil), agar chiroq yoqilmagan bo'lsa, bu avtomatik boshqaruv qutisi quvvat manbai ishlamay qolganligini bildiradi, ATS kalitini ishlata olmaydi. Oddiy holatga qaytarilgandan so'ng, qo'lda-avtomatik tugma avtomatik holatda, agar umumiy quvvat manbai normal bo'lsa, kalit avtomatik ravishda umumiy quvvat manbai QN to'xtatuvchisini yopilish holatida kiritadi, panelda N ko'rsatkichi (sariq) yonadi; agar umumiy quvvat manbai normal bo‘lmasa, ATS kaliti avtomatik ravishda quvvat manbai uchun QR kutish quvvat manbaiga o‘tadi, kutish rejimidagi quvvat manbai R indikator chirog‘i (yashil) yonadi.

Eslatma: Haqiqiy o'lcham ustunlik qiladi, yuqoridagi ma'lumotlar faqat ma'lumot uchun.
