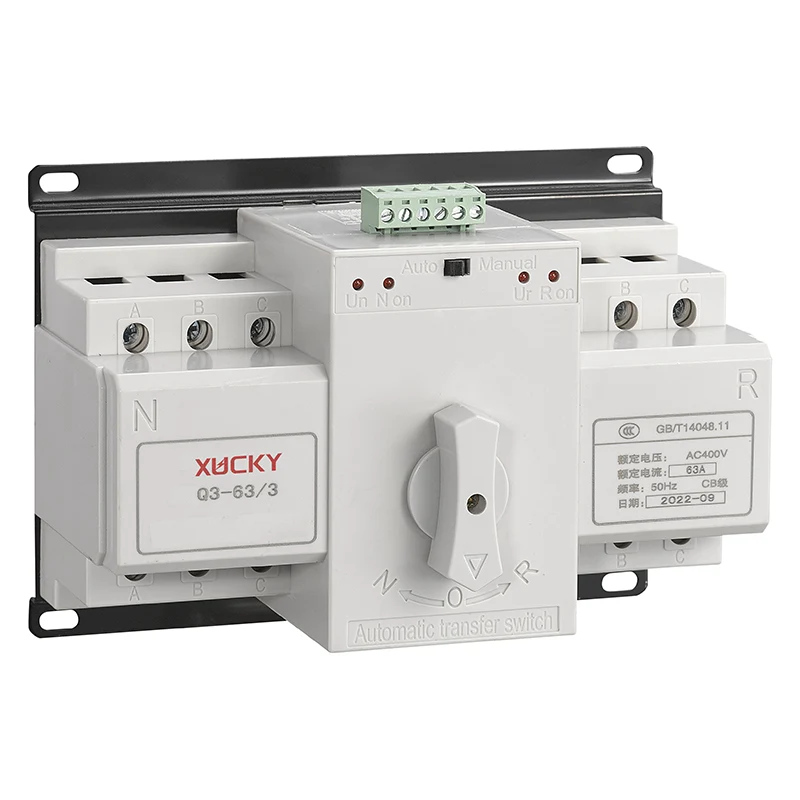

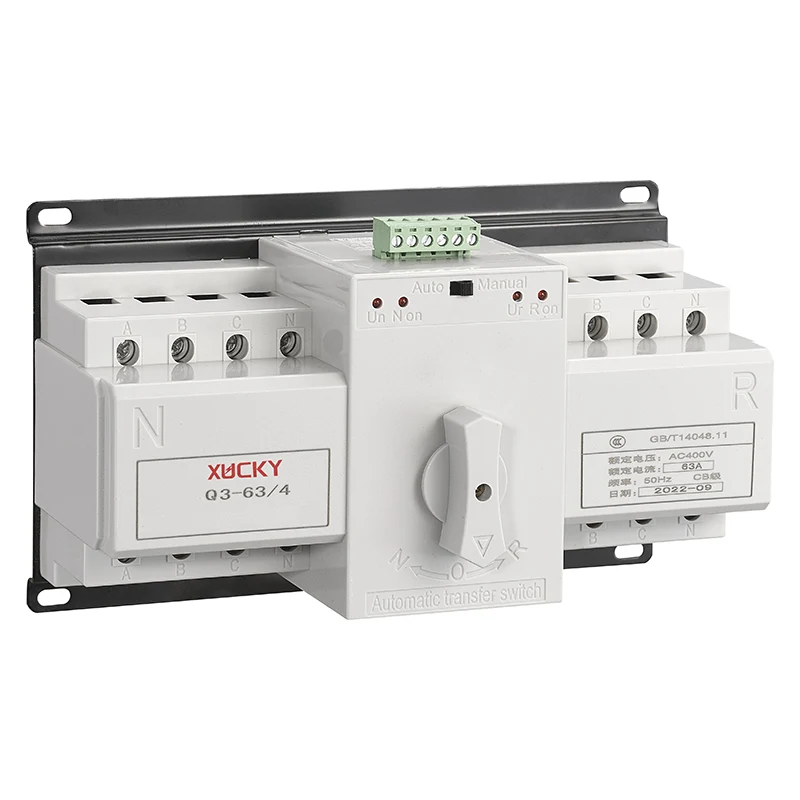

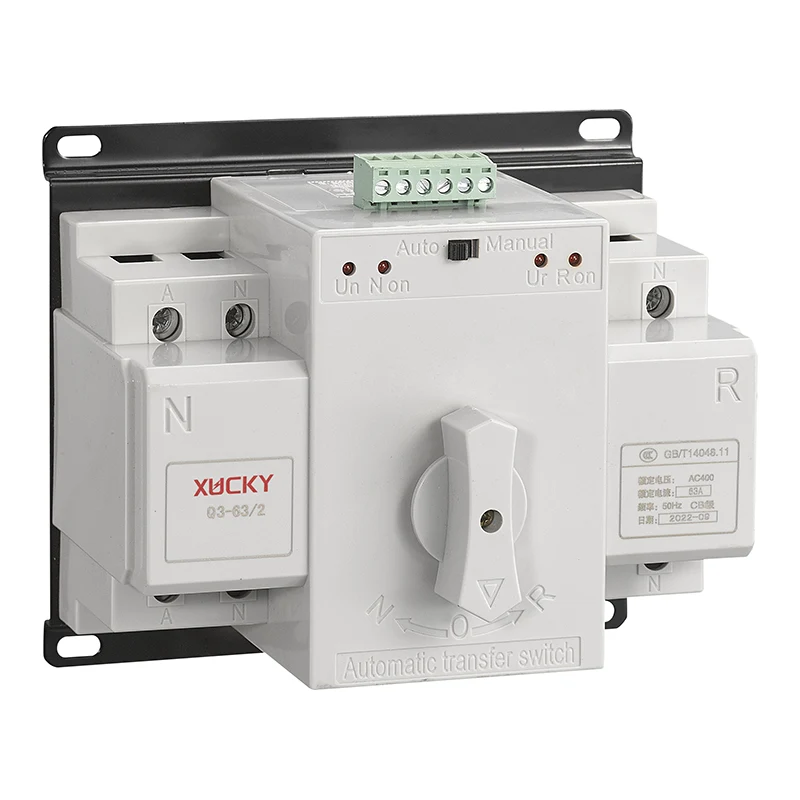

Q3 Avtomatik uzatish kaliti

Qo'llash doirasi

Q3 Avtomatik uzatish kaliti (keyingi o'rinlarda ATS deb yuritiladi), u AC 50Hz, nominal kuchlanish f 400V, nominal oqim 63A va undan past bo'lgan quvvat manbai tizimiga mos keladi. Ehtiyojlarga ko'ra ikkita quvvat manbai o'rtasida tanlov va konvertatsiya. ATS haddan tashqari yuklanish, qisqa tutashuv, past kuchlanishdan himoya qilish funktsiyalariga ega, shuningdek, yong'in, ikki marta sindirish va chiqishni yopish signaliga ega. Xususan, ofis binolari, savdo markazlari, banklar, ko'p qavatli binolar va yong'inga muhtoj bo'lgan boshqa joylarda yoritish liniyalari uchun qo'llaniladi.

Q3 Avtomatik uzatish almashtirish GB / T14048.11 standartiga mos keladi.

Modellar va texnik xususiyatlar

Oddiy ish sharoitlari va o'rnatish shartlari

● O'rnatish joyining balandligi 2000 m dan oshmasligi kerak.

● Atrofdagi havo harorati

Atrofdagi havo harorati yuqori chegaradan oshmaydi +40 ℃; 24 soat ichida o'rtacha havo harorati +35 ℃ dan oshmaydi. Atrof-muhit haroratining pastki chegarasi -5 ℃ dan kam emas.

● Atmosfera sharoitlari

○ Namlik

Maksimal +40 ℃ haroratda havoning nisbiy namligi 50% dan kam, past haroratlarda ruxsat etilgan yuqori nisbiy namlik mavjud, masalan, 20 ℃ da 90% gacha. Namlikning o'zgarishi tufayli vaqti-vaqti bilan hosil bo'ladigan jel uchun maxsus choralar ko'rish kerak.

○ Ifloslanish darajasi: 3

● O'rnatish shartlari

Yomg'ir va qorning zarba va ishg'olsiz joyga o'rnatilgan; yuqori terminali quvvat tomoniga, pastki terminali yuk tomoniga ulanadi; mahsulotlar va vertikal tekislik orasidagi moyillik 5 ° dan oshmaydi.

● Oʻrnatish toifasi: Ⅲ

● O'rnatish joyi yaqinidagi tashqi magnit maydon har qanday yo'nalishda geomagnit maydonning 5 barobaridan oshmaydi.

Texnik parametr

Q3 Avtomatik uzatishning asosiy parametrlari 1-jadvalga qarang

2-jadvaldagi Q3 avtomatik uzatish kalitining terminal turi va aqlli turining asosiy parametrlari

Kontur va o'rnatish o'lchamlari

O'rnatish

ATS uchun ulanish simi (kabel) bir yadroli polivinilxlorid (PVX) izolyatsiyalangan mis sim yoki ekvivalent mis bardan foydalanadi, seksiya maydoni 4-jadvalga muvofiq tanlanadi.

ATSning ulanish sxemasi

To'rt kutupli kalitning ulanish sxemasi

Uch kutupli kalitning ulanish sxemasi

ATS chiqish terminallarining ulanish sxemasi

Common tipidagi chiqish terminallarining ulanish sxemasi

Intellektual turdagi chiqish terminallarining ulanish sxemasi

Buyurtma haqida ma'lumot

Buyurtma berishda foydalanuvchilar quyidagilarni ko'rsatishlari kerak:

7.1 Q3 Avtomatik uzatish kalitining nomi va turi;

7.2 Q3 Avtomatik uzatish kalitining nominal oqimi (A);

7.3 Qutblar (to'rt kutupli, mijoz ko'rsatmasa, ATS uch fazali to'rt simli tizim);

7.4 Q3 avtomatik uzatish kalitining boshqaruvchi turi;

7.5 Miqdori.

7.6 DZ47 yoki C65 miniatyura to'xtatuvchilari uchun mijozlar talablari

Masalan: Q3 Avtomatik uzatish kalitiga buyurtma berish, uch kutupli, nominal oqim 6A, umumiy turdagi, 100 birlik soni. Quyidagi tarzda yozilishi mumkin: Q3-63 / 3P 6A 50 birlik.

Q3 Avtomatik uzatish kaliti, to'rt kutupli, nominal oqim 63A, aqlli turdagi, miniatyura to'xtatuvchilari 50 DZ47D turini talab qiladi. Quyidagi tarzda yozilishi mumkin: Q3-63 / 4P 63A DZ47D 100 birlik.
