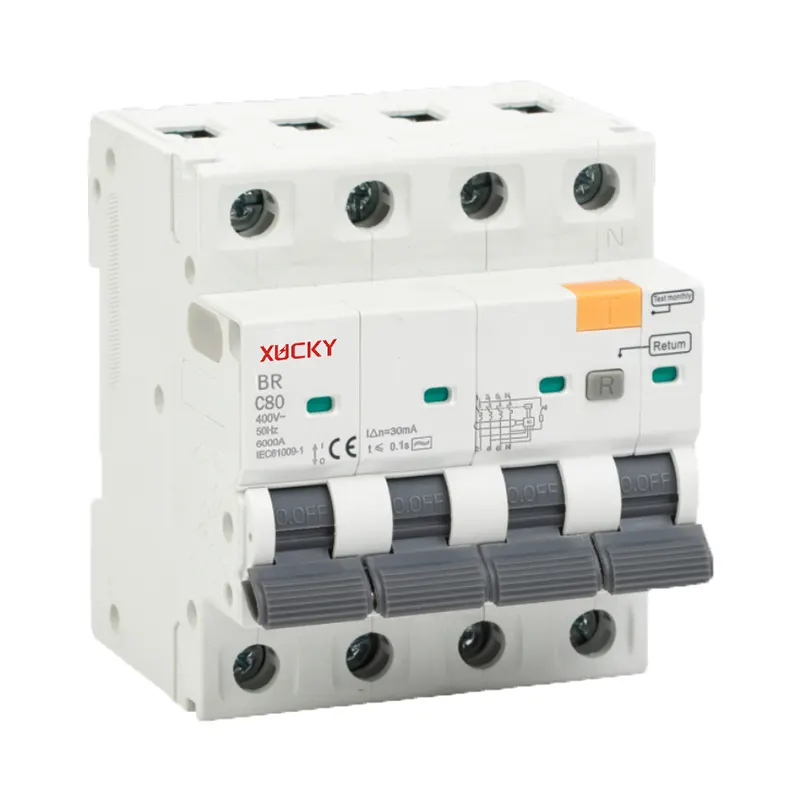

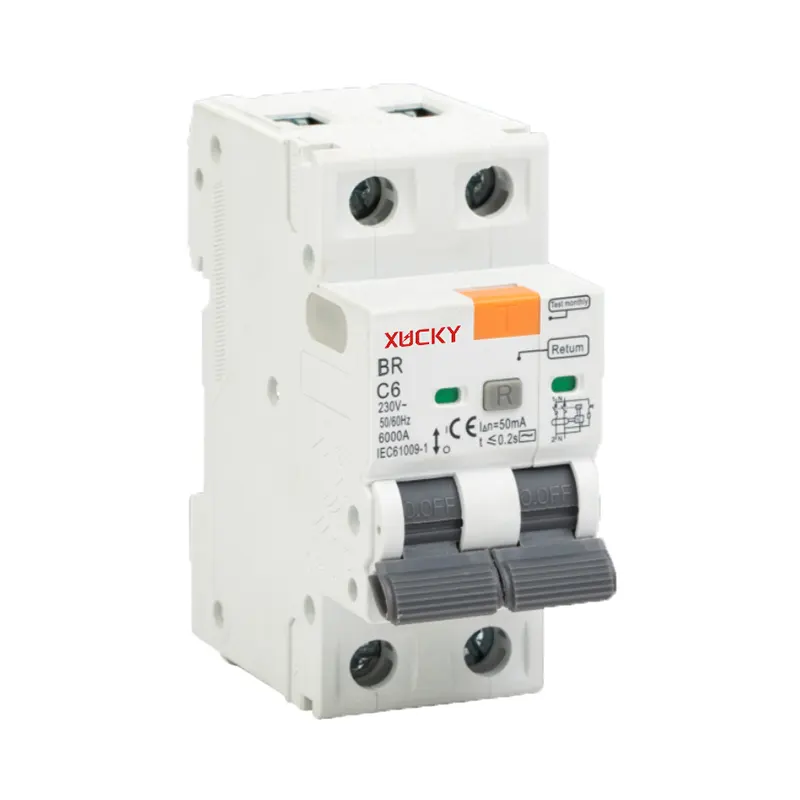

RCBO elektron turi

Texnik ma'lumotlar

◆ Standart: IEC61009 -1

◆ Himoya: Tuproq xatosi va ortiqcha oqim

◆ Nominal oqim. In: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Ishlash, In: 30, 100, 300mA

◆ Nominal qoldiq oqim bilan ishlaydigan ishlab chiqarish va o'chirish quvvati I△m: 500A

◆ Nominal qoldiq ishlamaydigan oqim I △ no: 0,5IAn

◆ Nominal izolyatsiya kuchlanishi Ui: 250V

◆ Nominal impulsga chidamli kuchlanish Uimp: 4000v

◆ Qutblar soni: 2P(1P+N), 4P(3P+N)

◆ Nominal kuchlanish: 2P 240/415VAC, 4P 415VAC

◆ Qoldiq tokni oʻchirish vaqti:< 0,1 sek.

Sayohat turi:

◆ Tuproq xatosi: Elektron/Elektr-magnit chiqarish

◆ Haddan tashqari oqim: Termal-magnit

◆ Sindirish quvvati: 6kA

◆ Elektr chidamliligi: 2000 ta operatsiya

◆ Himoya darajasi: IP20

◆ Oʻrnatish: 35 mm DIN relsda

◆ Kengligi: har bir qutb uchun 17,5 mm

◆ Terminal: PIN turi

Qoldiq tokning uzilish vaqti

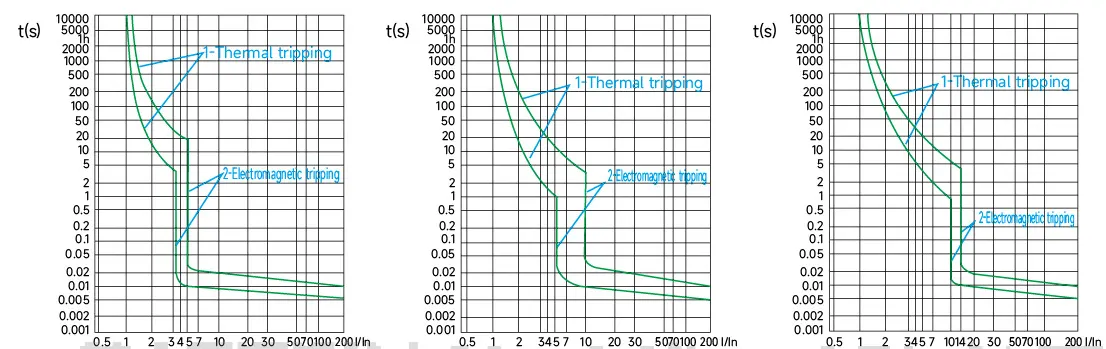

Xarakteristik egri chiziq

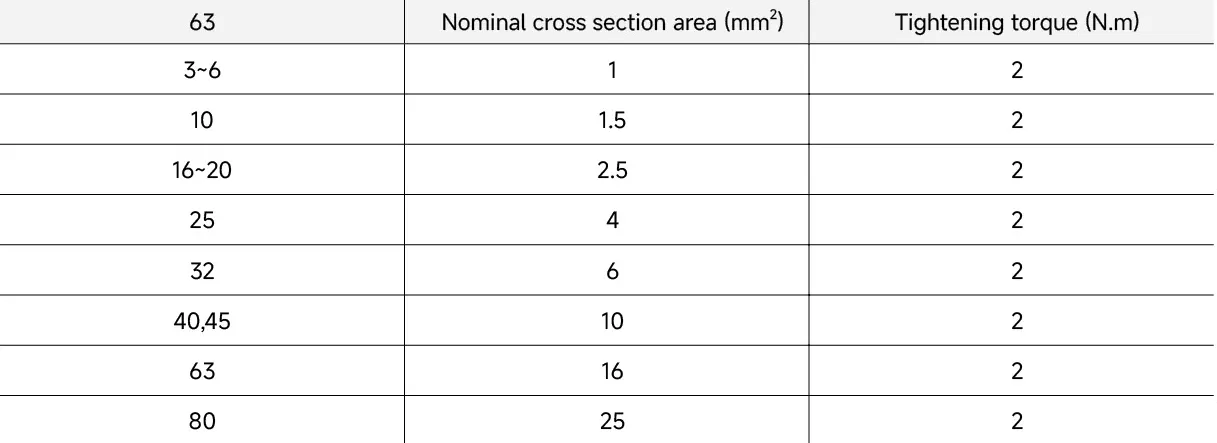

Simlarni ulash

Ulanish uchun mos o'tkazgichlardan foydalanish kerak, nisbiy parametrlar uchun jadvalga qarang.

Xususiyatlari

◆ Xodimlar, yong'in va liniyalarni himoya qilish uchun ixcham dizayndagi RCCB va miniatyura o'chirgichning kombinatsiyasi.

◆ Elektromagnit turi, kuchlanishdan mustaqil.

◆ MCB qismi liniyalarni ortiqcha yuk va qisqa tutashuvlardan himoya qiladi va B va C xarakteristikalari mavjud.

◆ Tutqich kontakt holatini aniq ko'rsatib beradi.

◆ Tuproqqa ulash kabeli neytral ta'minot yo'qolgan taqdirda tuproq oqishidan himoya qiladi.

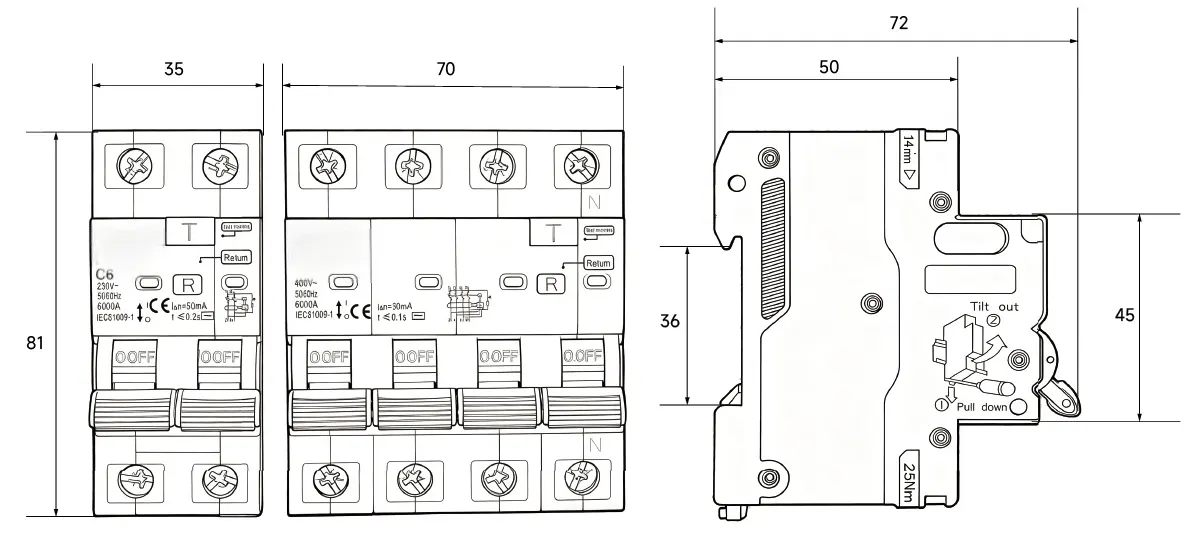

Umumiy va o'rnatish o'lchamlari

Paket ma'lumotlari

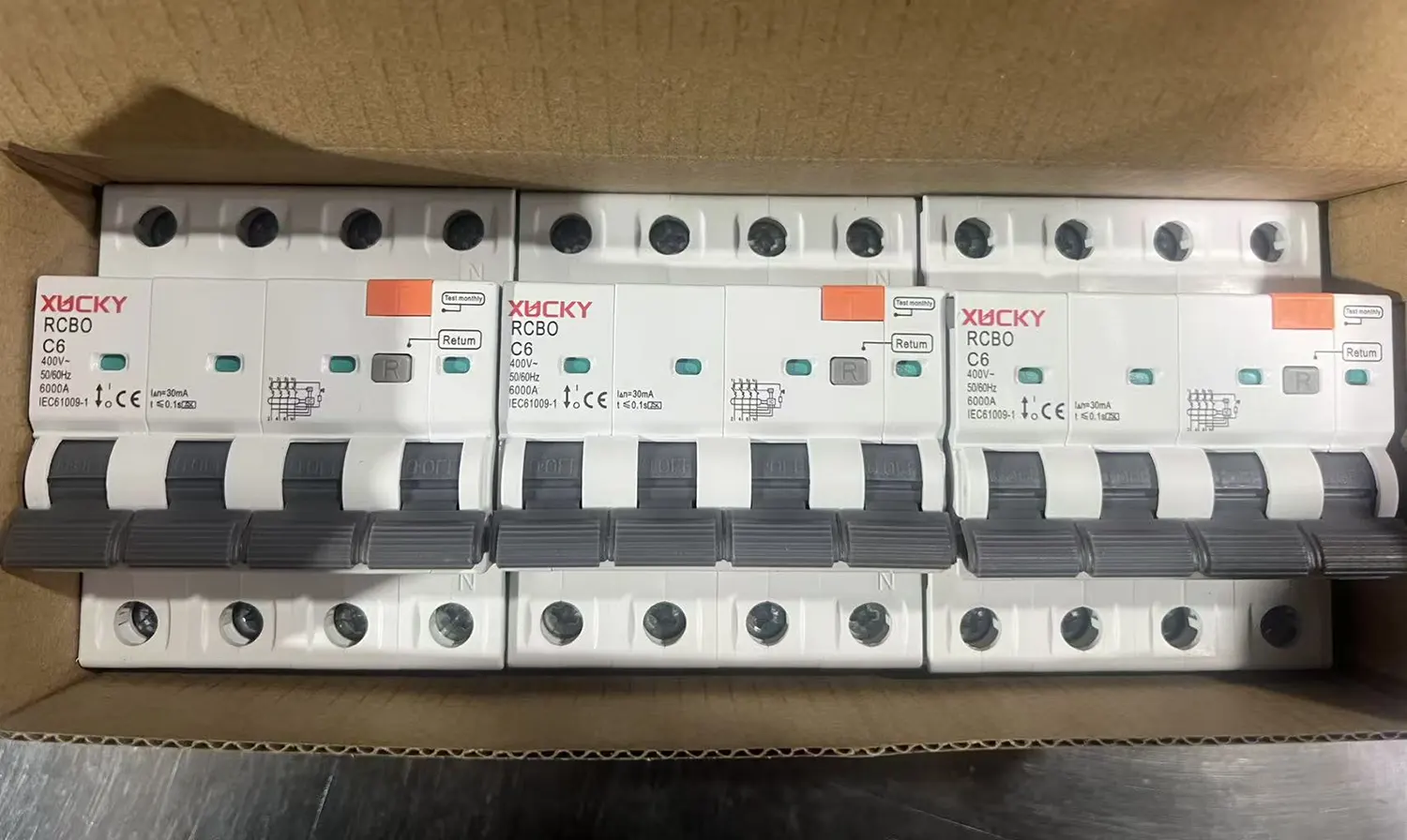

4P RCBO 3 dona / quti

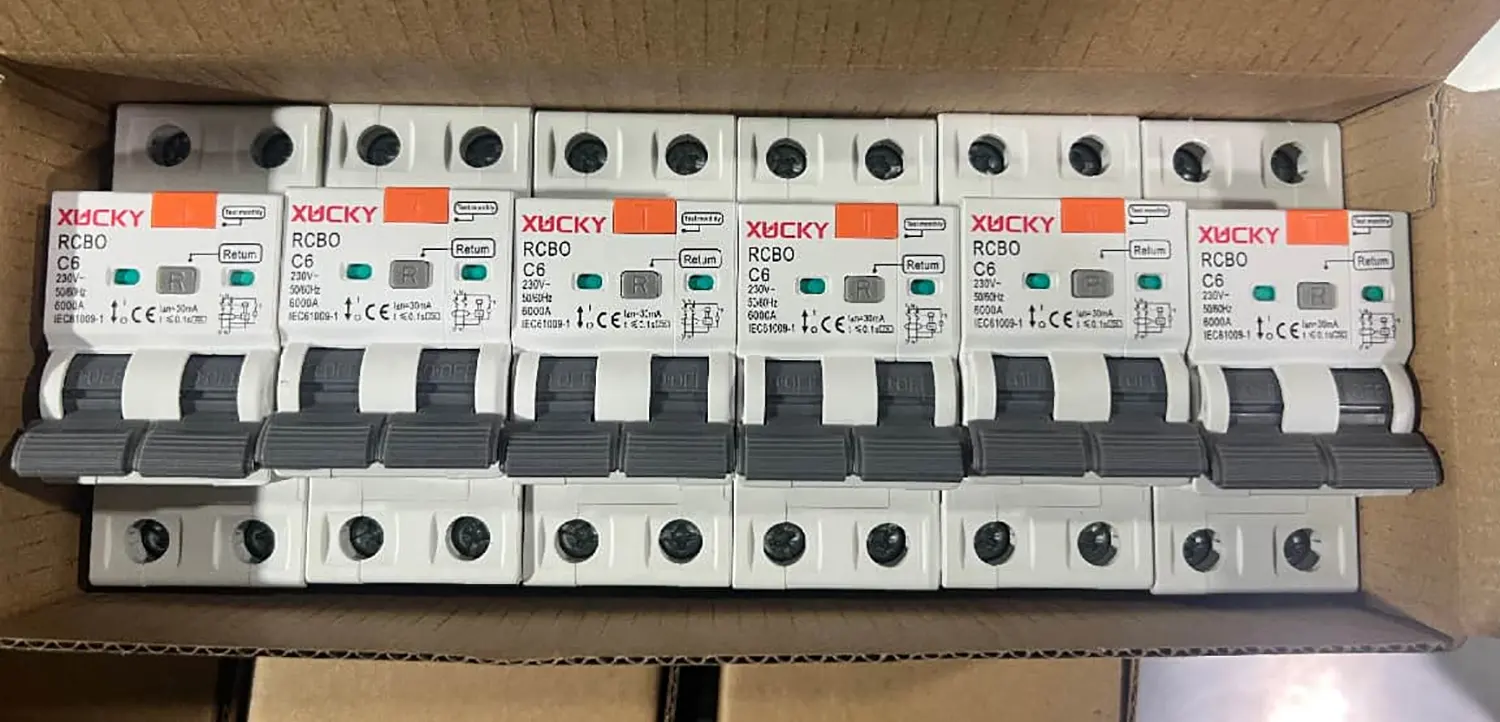

2P RCBO 6 dona / quti

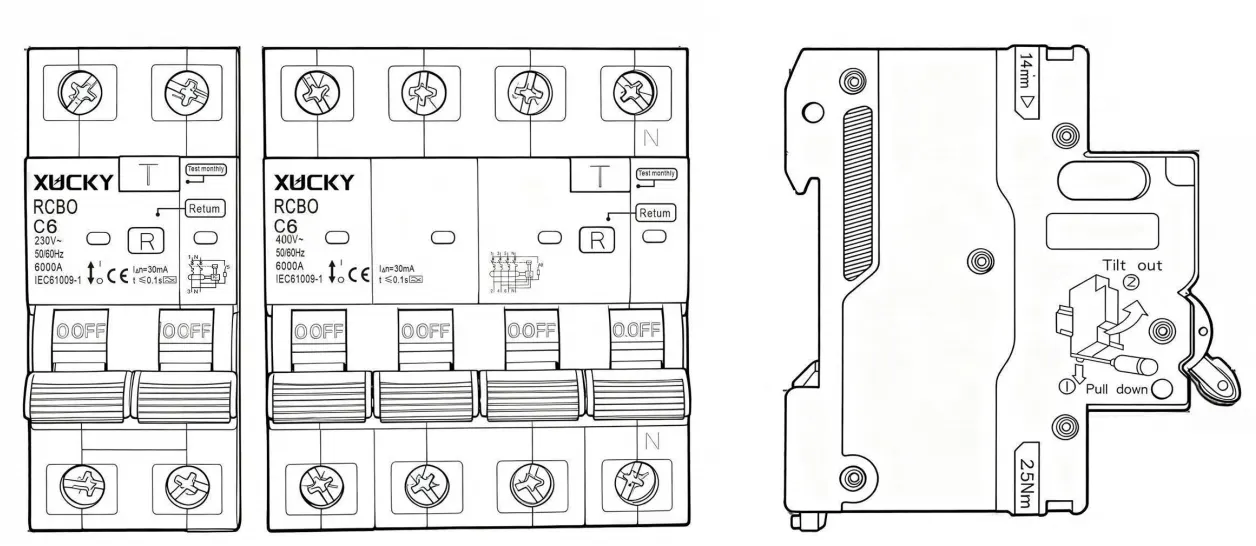

Bosib chiqarish dizayni
