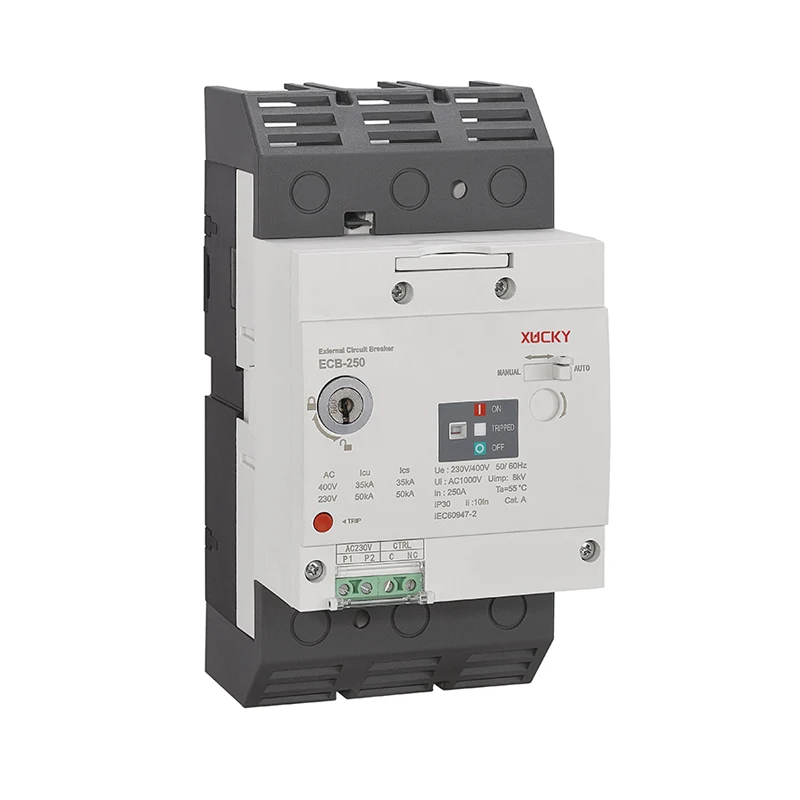

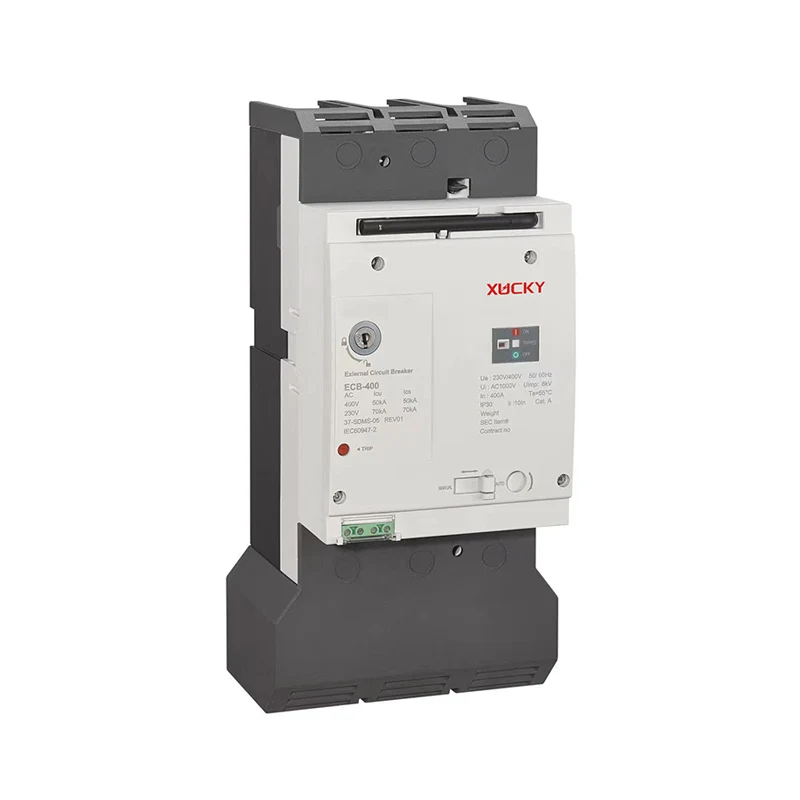

Elektron o'chirgich ECB

Qo'llash doirasi

XUCKY elektron to'xtatuvchisi ECB (Tashqi o'chirgich) mahsuloti elektr tizimlarini aniq nazorat qilish va monitoring qilish zarur bo'lgan turli xil ilovalarda foydalanish uchun mo'ljallangan. U tijorat va sanoat sharoitlari uchun, jumladan, quvvat taqsimlash tizimlari, avtomatlashtirish jarayonlari va energiya boshqaruvi yechimlari uchun javob beradi. XUCKY ECB AC 50Hz/60Hz uchun mos. oddiy sharoitlarda, elektr ish mexanizmining elektron to'xtatuvchisi chiziqning kamdan-kam konvertatsiyasi va motorni tez-tez ishga tushirish uchun ishlatilishi mumkin. Elektr bilan ishlash seriyasi kichik o'lchamli, o'rnatish oson, barqaror ishlash, intuitiv displey va qo'lda boshqarilishi mumkin. Uning keng qamrovli ishlashi dunyodagi o'xshash mahsulotlarning ilg'or darajasiga yetdi.

Tasniflash

ECB mahsuloti elektr parametrlarini kuzatish va nazorat qilish uchun maxsus mo'ljallangan aqlli elektr qurilmalari toifasiga kiradi. Elektr tizimlari uchun ilg'or aqlli kontroller sifatida tasniflanishi mumkin.

Intelligent Controller ishlashi

ECB mahsulotidagi aqlli boshqaruvchi ma'lumotlarni yig'ish, qayta ishlash va javob berish nuqtai nazaridan yuqori ishlashni taklif qiladi. Asosiy xususiyatlarga quyidagilar kiradi:

● Haqiqiy vaqtda kuchlanish, oqim, quvvat omili va energiya sarfini kuzatish

● Avtomatlashtirilgan nosozliklarni aniqlash va signalizatsiya

● Masofadan kirish va boshqarish imkoniyatlari

● Tizimning optimal ishlashi uchun moslashtirilgan sozlamalar va chegaralar

Oddiy ish sharoitlari

Ishonchli ishlashini ta'minlash uchun ECB mahsuloti quyidagi sharoitlarda o'rnatilishi va ishlatilishi kerak:

● Atrof-muhit harorati -5℃~+40℃Orasida, balandligi 2000 metrdan oshmaydi.

● Atmosfera sharoitlari: eng yuqori harorat 40℃ Havoning nisbiy namligi 50% dan oshmaydi va 20℃ 90% ga yetadigan vaqt kabi past haroratlarda yuqori nisbiy namlikka ruxsat berilishi mumkin.。Maxsus choralar ko'rish kerak. harorat o'zgarishi tufayli vaqti-vaqti bilan yuzaga keladigan kondensatsiya.

● O'rnatish joyining tashqi magnit maydoni hech qanday yo'nalishda geomagnit maydondan 5 baravar oshmasligi kerak, mahsulot yaqinida katta elektromagnit shovqinlardan (masalan, yuqori quvvatli motorlar yoki chastotali konvertorlar) qoching, portlovchi va korroziy gazlar, yomg'ir va qor bosqinchiligi, quruq va ventilyatsiya qilingan.

● Ifloslanish darajasi: 3-daraja; O'rnatish toifasi: III

Tuzilishi haqida qisqacha ma'lumot

● Elektr ishlaydigan mexanizm nominal ish kuchlanishining 85 ~ 110% gacha (24VDC, ruxsat etilgan kuchlanish oralig'i 22,4 ~ 25,2VDC), bu elektron to'xtatuvchining ishonchli ishlashini ta'minlashi mumkin.

● Ishlash kuchlanishi: AC220V/DC220V, AC380V/DC380V, DC24V; jami 3 ta ish kuchlanishi.

● P1 va P2 - ishlaydigan quvvat manbaiga kirish terminallari. P1 va P2 elektron to'xtatuvchining asosiy zanjiridan ajratilgan bo'lishi kerak va asosiy kontaktlarning zanglashiga olib o'tishlari orasidagi AC2000V / 1min dan kam bo'lmagan kuchlanish qarshiligiga bardosh bera oladi va buzilmasligi va yonib ketmasligi kerak. Amaldagi kuchlanish qarshiligini aniqlash vositasi IEC60947-1 (GB14048) .1) Talablarga mos keladi

● S1, S2, S4 - nazorat chizig'ining kirish uchi, signal esa impuls signalidir (qisqa muddatli ulanish); stol rölesidagi kontaktlar S1 (umumiy nuqta), S2 (yopiq), S4 (ochiq) ga ulangan. S1 va S2 stol rölesidagi kontaktlar orqali ulanganda, elektron to'xtatuvchi yopiladi (yopish buyrug'i bir xilda bajarilishi uchun signalni ulash yoki ajratishni talab qilmaydi); S1 va S4 stol rölesidagi kontaktlar orqali ulanganda, o'chirgich bo'linadi (o'tish buyrug'i signalni ulash yoki ajratishni talab qilmaydi)

● Eshikni yopish yoki ajratish uchun avtomatik rejim o'chirgichni qo'lda boshqarishga o'tganda, o'chirgich eshikni yopishi yoki ajratishi mumkin. Unga S1, S2 va S4 ning yoqish yoki o'chirish signallari ta'sir qilmaydi.

● Manuel rejimda ishlaydigan elektron to'sar yopilganda yoki uzilib, avtomatik rejimga o'tkazilganda, o'chirgich signalni boshqarish rejimiga muvofiq ishlashi shart emas, faqat S1, S2 yopilish signalini qayta ishga tushiring va o'chirgichni yoqing. yopish (yopish buyrug'i signalni ulash yoki o'chirishni talab qilmaydi); kaliti S1, Deduktsiya (buyruqni bajarish uchun signalni ulash yoki ajratish kerak emas).

● O'chirish to'xtatuvchisi qisqa tutashuv yoki o'chirishda muvaffaqiyatsizlikka uchraganda, 1s o'z-o'zini tiklash funktsiyasi (avtomatik o'chirgichning ajratuvchi holatiga avtomatik ishlashi) avtomatik rejimda kechiktiriladi, bu o'chirish yoki o'chirishdan oldin signal bilan boshqarilmaydi. (yopish signali bir xil bog'langan yoki eshik signali bir xil ulangan); faqat qayta- Darvoza yopiq (yopish buyrug'i signalni bir xilda ulash yoki ajratishni talab qilmaydi); S1 va S4 eshiklari elektron to'xtatuvchiga ulangan (darvoza buyrug'i bajarish uchun signalni ulash yoki o'chirishni talab qilmaydi). Qo'lda rejimda elektron to'xtatuvchini yopish yoki ajratish uchun hech qanday operatsiya yo'q.

Tashqi ko'rinish tavsifi

Mahsulot parametrining ishlashi

Texnik ma'lumotlar
