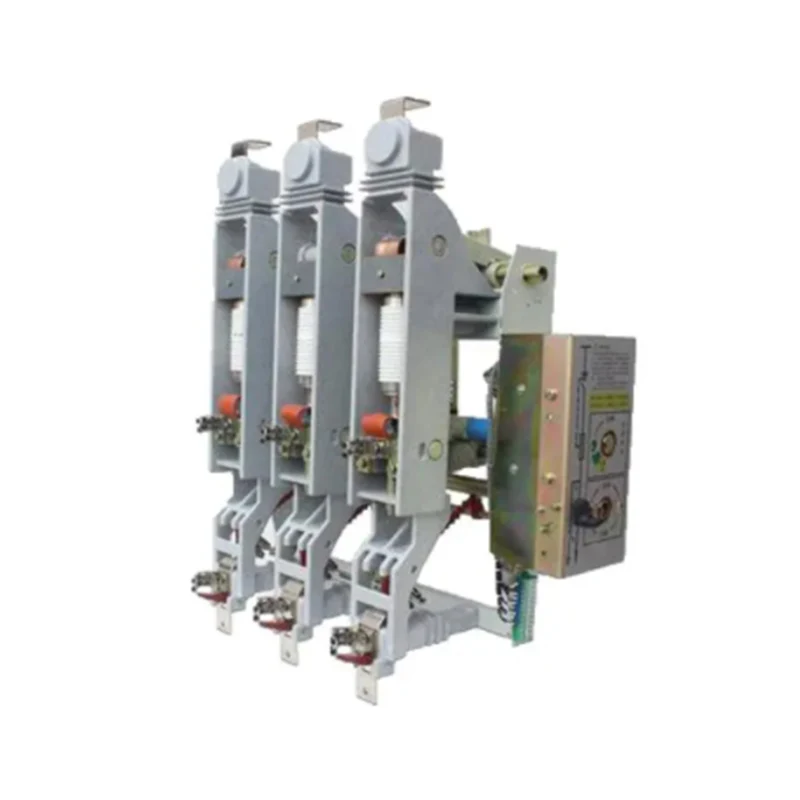

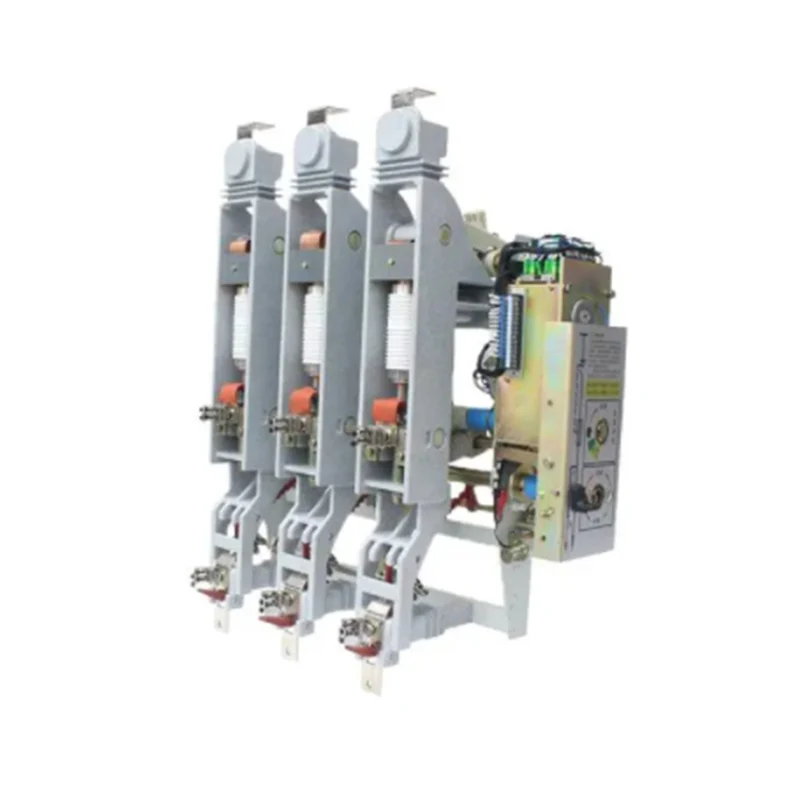

FZRN61 O'chirish tugmasi va tuproqli kalit bilan yukni to'xtatish kaliti

Yopiq o'zgaruvchan tokning yuqori kuchlanishli miniatyuralashtirilgan vakuumli yukni sindirish kaliti

• 3 fazali

• 3 ta ish joyi

• birlashtirilgan

• ajratish kaliti va tuproqli kalit bilan

• o'ng/chap bilan ishlash, teskari o'rnatish mavjud

Ajratish kaliti va Yerni o'zgartirish tugmasi bilan FZRN61 yukni to'xtatish kalitiga umumiy nuqtai

• FZN61-12DG/630-20 va FZN61-12DG/1250-25 yopiq o'zgaruvchan tokning yuqori kuchlanishli miniatyuralashtirilgan vakuumli yukni uzish kalitlari nominal kuchlanishi 12 kV va nominal chastotasi 50 Gts bo'lgan uch fazali yuqori kuchlanishli o'chirgich uskunalari bo'lib, yuk oqimlarini almashtirish uchun ishlatiladi. , yopiq pastadir oqimi, yuksiz transformator va kabelni zaryadlash oqimi va qisqa tutashuv oqimini hosil qiling. Yuqorida o'chirish tugmasi va pastki qismida tuproqli kalit bilan jihozlangan uch pozitsiyali miniatyuralashtirilgan vakuumli yukni uzish kaliti qisqa tutashuv oqimiga bardosh bera oladi.

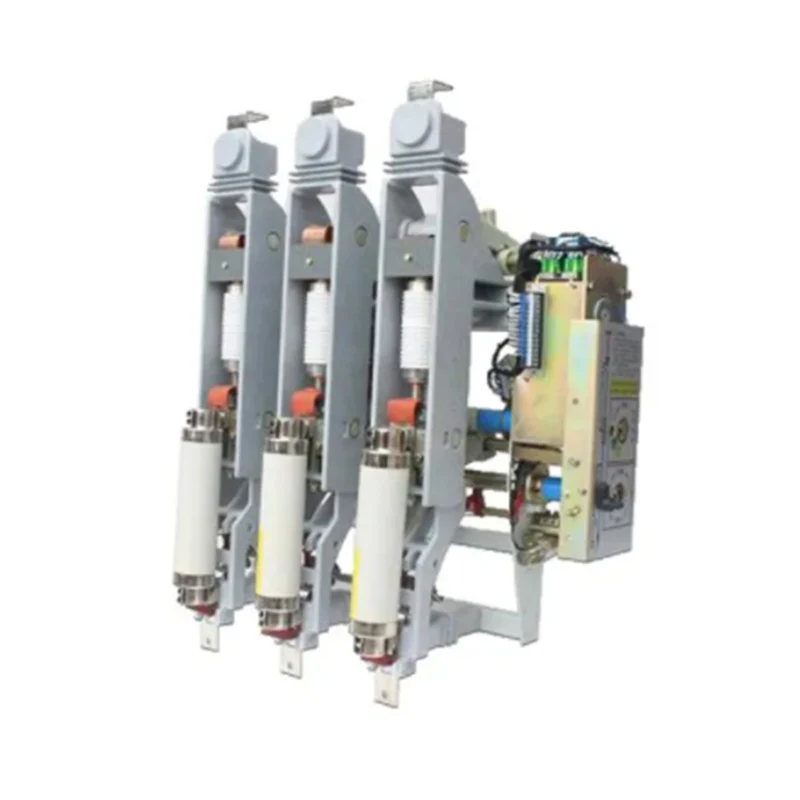

• FZRN61-12DG/200-31,5 AC yuqori kuchlanishli miniatyuralashtirilgan vakuumli yukni uzish kaliti-sug'urta kombinatsiyasi birligi ichki yuqori kuchlanishli o'chirish moslamasi bo'lib, FZRN61-12DG miniatyuralashtirilgan yuk o'chirish kaliti va SLAJ-12 (XRNT-10) yuqori kuchlanishli oqimni cheklovchi kombaynlari. sug'urta. Qisqa tutashuv oqimiga qadar har qanday oqimni sindirishi mumkin; yukni uzish kaliti ish oqimini buzadi, sug'urta tokni buzadi va qo'shma ish oqimi va to'liq qisqa tutashuv oqimi o'rtasidagi har qanday oqimni buzadi. Shu bilan birga, sug'urta o'zining zarbasi orqali yukni ajratish kalitini ochadi.

Ajratish kaliti va tuproqli kalitli FZRN61 yukni to'xtatuvchining turi tavsifi

Foydalanish shartlari

• Atrof havo harorati: -30℃~+40℃;

• Balandlik: ≤1000m; 3000 m dan yuqori moslashtirilgan bo'lishi mumkin;

• Nisbiy namlik: kunlik o'rtacha ≤95%, oylik o'rtacha ≤90%;

• Zilzila intensivligi: ≤8 daraja;

• yong'in va portlash, kimyoviy korroziya va kuchli tebranish xavfi bo'lmagan joylar;

• Ifloslanish darajasi: II.

Texnik parametrlar va ishlash

Mahsulotni yig'ish tahlili chizmasi

1. yuqori rozetka 2. ajratuvchi kalit 3. izolyatsion taglik 4. moslashuvchan ulanish 5. yuqori sug'urta ushlagichi 6. sug'urta 7. pastki sug'urta ushlagichi 8. o'chirish plitasi 9. pastki rozetka 10. metall ramka 11. vakuum to'xtatuvchisi 12. prujina mexanizmi 13. 14. ish paneli

Mahsulot tarkibiga kirish

• Vakuumli ajratuvchi yukni uzish kaliti modulli mahsulotdir; ramka tuzilishi: ixcham tuzilish, o'rnatilgan o'chirish tugmasi, vakuumli yukni o'chirish tugmasi, sug'urta, tuproqli kalit butun yuqori samarali yuqori kuchlanishli elektr mahsulotlari sifatida.

• Kichik o'lcham: ochiq va yopiq holatda kenglik: vakuum yukini sindirish kalitining kengligi ≤299mm.

• Yuqori parametrlar: vakuum yukini uzish kalitining nominal oqimi 1250A gacha; kalit-sug'urta kombinatsiyasi blokining nominal oqimi 200A gacha, bu 2000kVA transformatorni himoya qila oladi.

• Kiruvchi liniyani o'chirish tugmasi tuproqli kalit bilan ulangan. Tuproq tugmasi ochilgandan so'ng, kiruvchi chiziqni ajratish tugmasi xuddi shu harakatda yopiladi.

• Ochilgandan keyin ko'rinadigan sinishi bilan aylanma o'chirish kaliti.

• Noto'g'ri ishlashning oldini olish uchun vakuumni ajratish yukini ajratish tugmasi va ajratish (tuproq) kaliti o'rtasida mexanik blokirovka mavjud. O'chirish tugmasi yopilgandan so'ng vakuum yukini ajratish tugmasi yopilishi mumkinligiga ishonch hosil qiling; ajratish tugmasi faqat vakuum yukini ajratish tugmasi ochilgandan keyin ochilishi mumkin.

• Yukni sindirish tugmasi elektr va qo'lda ishlaydigan, masofadan boshqarishni amalga oshiradigan elektr ishlaydigan mexanizm bilan jihozlangan bo'lishi mumkin.

• Opsiyonel yordamchi kalit, shunt va haddan tashqari oqimni bo'shatish.

• Vakuum yukini to'xtatuvchining ochilish va yopilish tezligi qo'lda ishlashga ta'sir qilmaydi.

• Noto'g'ri ishlashga qarshi mexanizm yuqori kuchlanishli uskunalarning to'liq to'plamining "beshta oldini olish" talablariga javob beradi.
