JN17-12 estrodiol topraklama kaliti

XUCKY Electric brendining Jn17-12 kombinatsiyalangan topraklama kaliti kompaniya tomonidan xalqaro ilg'or texnologiyalardan foydalangan holda ishlab chiqilgan va ishlab chiqilgan yangi o'chirgichlardir. JN17-12/40 (eski turi JN15-12/40) seriyali ichki yuqori kuchlanishli topraklama kaliti - bu ESI turiga ko'ra yangi dizayn va takomillashtirilgan mahsulot bo'lib, tuzilma yig'ilgan, 3-10KV elektr quvvati tizimiga mos keladi. , Uch fazali, AC 501601Hz, har xil turdagi HV kommutatorlari va topraklama himoyasi bilan qo'llab-quvvatlanadi. GB1985-2004 va IEC129 standartlariga mos keladi.

So'rov yuborish

Mahsulot tavsifi

JN17-12 kombinatsiyalangan topraklama kalitining mahsulot ta'rifi

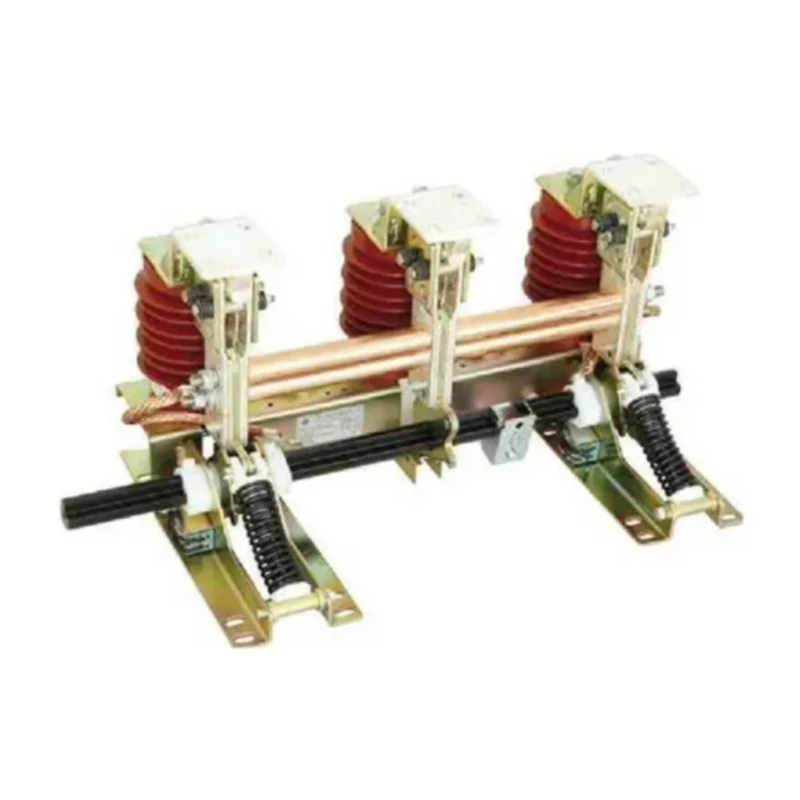

Jn17-12,40 Combined Grounding Switch

Kirish

JN17-12 seriyali ichki yuqori kuchlanishli topraklama kaliti - bu ESI turiga ko'ra yangi dizayn va takomillashtirilgan mahsulot bo'lib, strukturasi yig'ilgan, 3-10KV, uch fazali, AC 501601Hz elektr quvvati tizimiga mos keladi, har xil turdagi qo'llab-quvvatlanadi. HV taqsimlash moslamalari va topraklama himoyasi. GB1985-2004 va IEC129 standartlariga mos keladi.

JN17-12 estrodiol topraklama kalitining ish holati

1. Atrof-muhit harorati: -10°C y+40°C

2. Balandligi: 1000m Isensor balandligi: 140mm)

3. Nisbiy namlik: kunlik oʻrtacha nisbiy namlik w 95% Oylik oʻrtacha nisbiy namlik w <90%

4. Zilzila intensivligi: w 8 daraja

5. Nopoklik darajasi: II

JN17-12 estrodiol topraklama kalitining asosan texnik parametrlari

	Element	Birlik	Ma'lumotlar
	Nominal kuchlanish	KV	12
	Nominal qisqa muddatli oqimga bardosh berish (issiqlik barqarorligi)	THE	40
	Nominal qisqa tutashuvga bardosh berish vaqti	S	4
	Nominal qisqa tutashuv oqimi	THE	100
	Nominal cho'qqiga chidamli oqim (dinamik barqarorlik)	THE	100
Nominal izolyatsiya darajasi	Nominal qisqa muddatli quvvat chastotasi kuchlanishiga bardosh beradi	KV	42
Nominal izolyatsiya darajasi	Nominal chaqmoq impulsiga chidamli kuchlanish	KV	75
	Mashina hayoti	vaqt	2000

JN17-12/40 topraklama kaliti (ES-10/31.5) Kontur va o'rnatish o'lchami

Jn17-12,40 Combined Grounding Switch

Mis terminal bloki

Jn17-12,40 Combined Grounding Switch

Teshik joylashuvi diagrammasi

Jn17-12,40 Combined Grounding Switch

Spetsifikatsiya	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Buyurtma eslatmalari mahsulot spetsifikatsiyasini, qutblar orasidagi markaziy masofani ko'rsating, agar elektr displey moslamasi menga kerak bo'lsa yoki yo'q bo'lsa. Iltimos, buyurtma berishda yumshoq aloqa uzunligiga e'tibor bering (oddiy L = 250 mm).
