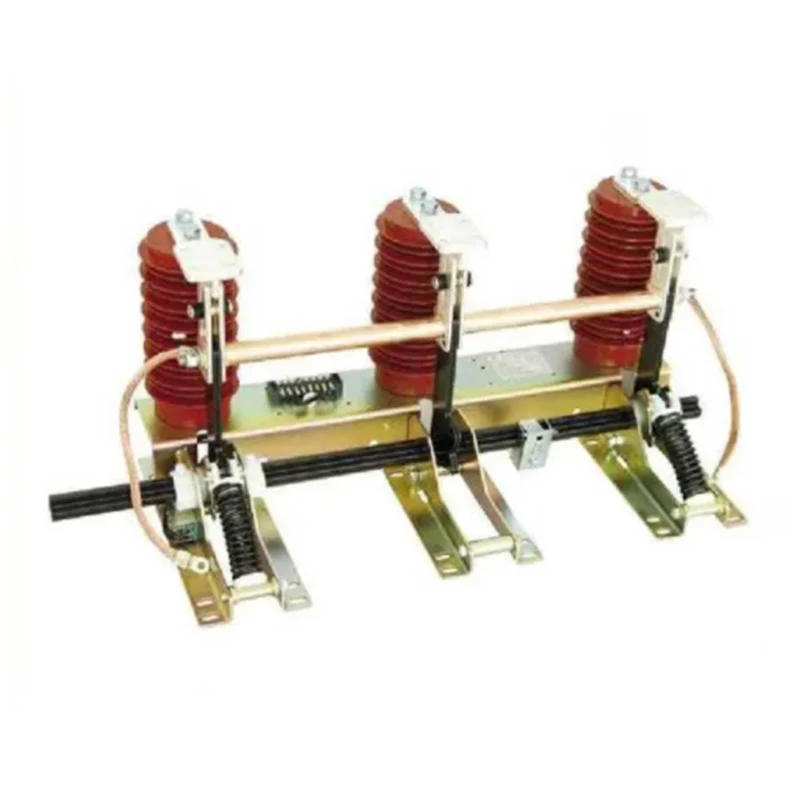

JN15-24 seriyali topraklama kaliti

XUCKY Electric - Xitoyda keng ko'lamli Earth Switch ishlab chiqaruvchisi va yetkazib beruvchisi. Biz ko'p yillar davomida modulli elektr terminal uskunalariga ixtisoslashganmiz. JN15-24 seriyali topraklama kaliti yangi dizayn bo'lib, JNl5 tipidagi o'rnatish hajmi hech qanday o'zgarishsiz takomillashtirilgan bo'lib, 20-24 KVJ3 fazali, AC 50 (60) Gts chastotali elektr energiyasi tizimiga mos keladi, har xil turdagi HV kommutatorlari va boshqalar bilan qo'llab-quvvatlanadi. topraklama himoyasi. GB1985-2004 va IEC129 standartiga mos keladi.

So'rov yuborish

Mahsulot tavsifi

JN15-24 seriyali topraklama kalitining mahsulot ta'rifi

Jn17-12,40 Combined Grounding Switch

O'rnatish chizmasi va teshik joylashuvi diagrammasi

Jn17-12,40 Combined Grounding Switch

Teshik joylashuvi diagrammasi

Jn17-12,40 Combined Grounding Switch

Mahsulot modeli	E	F	G	H	D	C
JN15-24 / 31.5-210	210	75	160	655	516
JN15-24 / 31.5-22O	220	75	160	735	536
JN15-24 / 31.5-23O	230	75	160	810	556	96
JN15-24 / 31.5-25O	250	75	160	810	596	96
JN15-24 / 31.5-275	275	75	185	810	646	96

JN15-24 seriyali topraklama kalitining kiritilishi

JN15-24 ichki topraklama kaliti yangi dizayn bo'lib, Jnl5 tipidagi o'rnatish hajmida hech qanday o'zgarishsiz takomillashtiriladi.20-24KVJuch fazali, AC 50(60)Gts chastotali elektr quvvat tizimiga mos keladi, har xil turdagi HV o'tkazgichlari bilan qo'llab-quvvatlanadi va topraklama himoyasi sifatida. . GB1985-2004 va IEC129 standartiga mos keladi.

Ishlash holati

1. Atrof-muhit harorati: -10X ~ +40°C ;

2.Balandligi: Vt 1000m

3.Nisbiy namlik: Kunlik o'rtacha nisbiy namlik w 95%;

Oylik o'rtacha nisbiy namlik w 90m

4.Zilzilaning intensivligi: w 8degree;

5. Ifloslanish sinfi: II

Asosan JN15-24 seriyali topraklama kalitining texnik parametrlari

	Element	Birlik	Ma'lumotlar
	Nominal kuchlanish	KV	24
	Nominal qisqa muddatli oqimga bardosh berish (issiqlik barqarorligi)	THE	31.5
	Nominal qisqa tutashuvga bardosh berish vaqti	S	4
	Nominal qisqa tutashuv oqimi	THE	80
	Nominal cho'qqiga chidamli oqim (dinamik barqarorlik)	THE	80
Nominal izolyatsiya darajasi	Nominal qisqa muddatli quvvat chastotasi kuchlanishiga bardosh beradi	KV	65
Nominal izolyatsiya darajasi	Nominal chaqmoq impulsiga chidamli kuchlanish	KV	95
	Hayot mexanizmi	vaqt	2000
