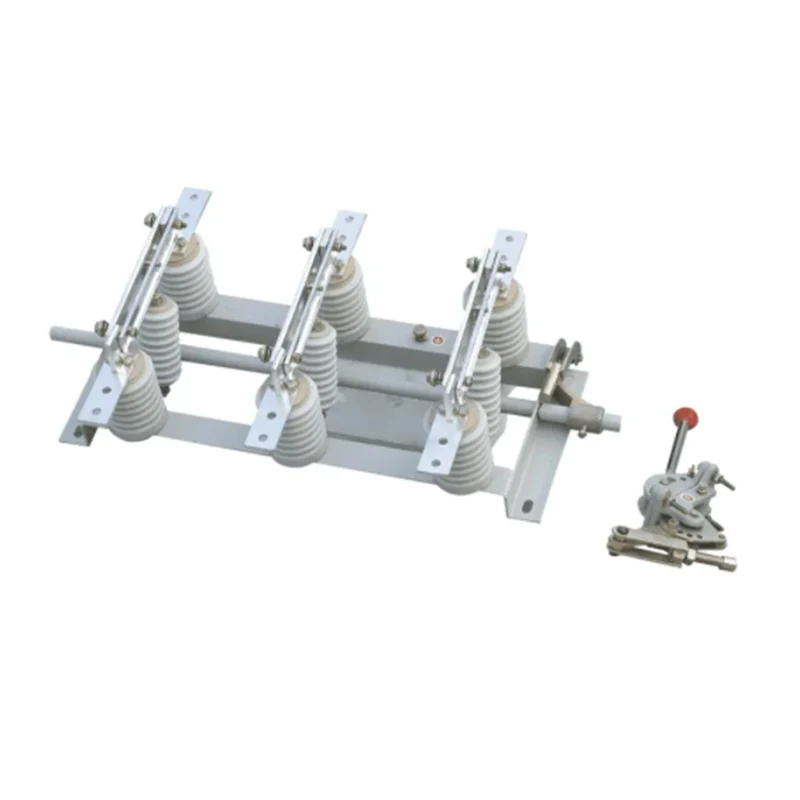

GN19-12 ichki yuqori kuchlanishli izolyatsiya kaliti

GN19-12 ichki yuqori kuchlanishli izolyatsiya kaliti (shuningdek, ichki yuqori kuchlanishli AC tushirish sug'urtasi sifatida ham tanilgan) nominal kuchlanishi 12 kV, uch fazali AC 60 Gts bo'lgan ichki qurilma bo'lib, yuksiz, lekin kuchlanish bilan kontaktlarning zanglashiga olib kirish uchun ishlatiladi.

Model va ma'no

Oddiy ish sharoitlari va o'rnatish shartlari

Atrof-muhit haroratining yuqori chegarasi +40 ℃, pastki chegarasi -10 ℃, Eslatma: -25 ℃ da saqlash va tashish.

Balandligi 1000 m dan oshmaydi

Nisbiy namlik: kunlik o'rtacha ≤95%, oylik o'rtacha ≤90%.

Bug 'bosimi: kunlik o'rtacha qiymat 2,2x10-3Mpa dan oshmaydi va oylik o'rtacha qiymat 1,8 * 10-3Mpa dan katta emas

Atrof-muhit havosi korroziy yoki yonuvchi gazlar yoki bug 'bilan ifloslanmasligi kerak.

Yopiq yuqori kuchlanishli izolyatsiya kaliti Tegishli holatlar kuchli tebranishlardan xoli bo'lishi kerak.

Eslatma: agar u yuqoridagi shartlarga mos kelmasa, ishlab chiqaruvchi bilan maslahatlashing.

Texnik parametr

Tuzilishi va ishlash printsipi

GN19-12 ichki yuqori kuchlanishli izolyatsiyalash kalitining har bir fazasining o'tkazuvchi qismlari ikkita post izolyatori bilan asosga o'rnatiladi (GN19-12C uchun post izolyatori va chinni korpus izolyatori). Uch fazali parallel o'rnatish, Supero'tkazuvchilar qism kontakt pichog'i, statik aloqa va aloqa o'rindig'idan (yoki o'tkazuvchi novda) iborat. Har bir kontakt pichog'i tortuvchi novda izolyatori bilan, tortma novda izolyatori esa poydevorga o'rnatilgan mil bilan bog'langan. Shpindel tutqich bilan bog'lovchi novda (foydalanuvchining o'zi) va CS6-1 tipidagi harakatlanuvchi mexanizmga ulanadi. Aloqa pichog'i ikkita teshikli mis plitalardan iborat. Bu nafaqat teginish pichog'ining issiqlik tarqalish maydonini oshiradi, balki to'sarning mexanik kuchini yaxshilaydi va kalitning dinamik barqarorligini yaxshilaydi. Aloqa pichog'ining bir uchi murvatlar orqali kontakt o'rindig'iga (yoki o'tkazgich novda) o'rnatiladi. Boshqa uchi statik aloqa tizimi bilan bog'langan va kontakt pichog'ining kontakt bosimi har ikki uchidagi buloqlar tomonidan saqlanadi. GN19-12/1000 va 1250 magnit qulflangan plitalar bilan o'rnatiladi va magnit qulflash plitasini qo'shishdan maqsad katta qisqa tutashuv oqimi o'tganda ikkita oluk orasidagi jozibadorlikni oshirishdir. Ya'ni, kontakt nuqtasida kontakt bosimi ko'tariladi, shuning uchun kalitning dinamik termal barqarorligi yaxshilanadi. GN19-10/400A va GN19-12/630 izolyatorlari past oqimga ega, shuning uchun magnit qulflash plitasini qo'shishning hojati yo'q.

Asosiy o'rnatish: taglik, asosiy mil, cheklovchi, to'xtatuvchi halqa va boshqa qismlardan iborat. Cheklovchi asosan o'tkazuvchan kontaktli pichoqni yopish va ochishda kerakli terminal holatiga etib borishini ta'minlash uchun ishlatiladi.a

O'rnatish va sozlash

O'rnatishdan oldingi tayyorgarlik

1. Qadoqlash qutisini oching va mahsulotning ehtiyot qismlari va unga qo'shilgan texnik hujjatlarning qadoqlash ro'yxatiga muvofiq to'liqligini tekshiring. Mahsulotni tashish va saqlash vaqtida shikastlanganligini tekshiring.

2. Mahsulot ichidagi chang va kirni yo'q qiling. Chinni izolyatorni va shassisning topraklama yuzasini ehtiyotkorlik bilan artib oling.

3. Barcha mexanik ishqalanish qismlariga sanoat vazelin surting.

4. Ichki yuqori kuchlanishli izolyatsiyalash kaliti va qo'lda mexanizm ochiladigan shkafga yoki devorga vertikal yoki gorizontal ravishda o'rnatilishi mumkin. Bir nechta odatiy o'rnatish rasmlariga qarang 7, 8, 9, 10.

5. Izolyatsiya qiluvchi kalitni o'rnatish balandligi odatda 2,6 ~ 6 metrni tashkil qiladi (o'tkazgich milidan erga). Tutqichning tayanch nuqtasidan yergacha bo'lgan masofa 1 ~ 1,3 metrni tashkil qiladi.

O'rnatishdan keyin qo'lda ishlaydigan mexanizmning burilish burchagi GN19-12 izolyatsiya kaliti yoqilganda / o'chirilganda milning aylanish burchagiga mos kelishi kerak. Sozlash jarayoni quyidagi usullar bilan amalga oshiriladi:

5a. Ichki yuqori kuchlanishli izolyatsiyalash kalitini va qo'lda mexanizmni bog'laydigan bog'lovchi novda birlashtiruvchi qismdan va 3/4 gaz quvuridan (foydalanuvchi tomonidan taqdim etiladi) iborat. Rodning ikkala uchi birlashtiruvchi qism bilan bog'langan, birlashtiruvchi qismning bir uchi murvatlar orqali bog'lovchi novda uzunligini sozlashi mumkin va trubaning uzunligi qo'lda mexanizm va izolyatsiya kaliti pozitsiyasi bilan belgilanadi. Agar qo'lda ishlaydigan mexanizmning qo'li izolyatsiya kalitining asosiy milidagi qo'l bilan bir xil tekislikda bo'lmasa, kalit va mexanizmni to'g'ri ulash uchun ulash novdasini egilishi mumkin va murvat uzunligi bo'lishi mumkin. ham sozlanishi.

5b. Sozlash talablariga muvofiq ichki yuqori kuchlanishli izolyatsiyalash kalitining asosiy milining dastlabki burchagini aniqlang. Keyin joylashishni aniqlash pinini burg'ulang va krank qo'lini mahkamlang.

5c. Qo'l mexanizmining ochilishidan yopilishiga qadar bo'lgan joylashuvi qo'lda mexanizmdagi sektor plitasidagi turli ulanish teshiklari bilan sozlanishi mumkin bo'lgan ichki yuqori kuchlanishli izolyatsiyalash kalitining to'xtash joyining boshlang'ich va tugatish holatiga mos keladi.

6. Izolyatsiya kaliti sozlanganidan keyin 3 ~ 6 operatsiya, uning ishlashiga to'sqinlik qiladigan tiqilib qolish yoki boshqa g'ayritabiiy hodisalarga yo'l qo'yilmaydi.

7. Ish paytida qo'lda ishlaydigan mexanizmning tutqichi yuqoriga ko'tarilganda, ichki yuqori kuchlanishli izolyatsiyalash kaliti yopilish holatida bo'lishi kerak va tutqich pastga tushganda ochilish holatida bo'lishi kerak. Ochilish-yopish holatida mexanizmning joylashishni aniqlash pimi noto'g'ri ishlamaslik uchun tutqichni ishonchli tarzda qulflashi kerak.

8. Ichki yuqori kuchlanishli izolyatsiya kaliti o'chirilgandan so'ng, bir xil qutb uzilishi orasidagi eng qisqa masofa 150 mm dan kam bo'lmasligi kerak.

9. Yordamchi kalit harakati talablarga javob bermasa, ulanish qo'lidagi teshikning holati yordamchi kalitning kontakti aniq yopilishi uchun sozlanishi mumkin. Qo'lda ishlaydigan mexanizm ochilish holatiga etib borsa ham, yordamchi kalitning normal ochilish kontakti yopilish holatida bo'lishi kerak.

10. Yordamchi kalit ichki yuqori kuchlanishli izolyatsiya kalitining ochilish-yopilish signali pichoqning to'liq zarbasining 75% dan o'tganidan keyin berilishi kerakligini ko'rsatadi. Izolyatorning pichog'i kontakt bilan aloqa qilgandan so'ng, ajratuvchi kalitning yopilishini ko'rsatadigan signal berilishi kerak.

11. Tuproq aloqasi yaxshi bo'lishi kerak va tuproqli pastadir qarshiligi 3 ohmdan oshmasligi kerak.

12. Terminal va shina o'rtasidagi aloqa yaxshi va ishonchli bo'lishi kerak. Ichki yuqori kuchlanishli izolyatsiya kaliti avtobusdan mexanik kuchlar ta'siriga tushishidan saqlaning.

13. Kalitni devorga o'rnatuvchi vintlarni kiritish chuqurligi quyidagilardan kam bo'lmasligi kerak: G'isht devori: 90 mm, Tsement: 76 mm

14. Kontakt pichog'i va statik kontakt o'rtasidagi aloqa yaxshi bo'lishi kerak. Bosim kamonining kontakt yuzasiga ijobiy bosimi quyidagi qiymatlarga yetishi kerak:

Foydalanish va texnik xizmat ko'rsatish

Yopiq yuqori kuchlanishli izolyatsiya kalitiga kontaktlarning zanglashiga olib, elektr ta'minoti uzilganda, ya'ni ularga quvvat berilmaganda xizmat ko'rsatish kerak.

Ichki yuqori kuchlanishli izolyatsiya kaliti ochilgandan so'ng, mutlaq xavfsizlikni ta'minlash uchun pin pinini qulflash uchun mexanizmga biriktirilgan mil pinini ramkadagi teshikka kiritish kerak.

Tekshiruv davomida izolyatsiya molekulasi buzilgan yoki yo'qligini batafsil tekshirib ko'ring va aloqa yaxshi yoki yo'qligini tekshiring.

Kuygan kontaktlarni ta'mirlang, axloqsizlikni, ayniqsa o'tkazuvchan aloqa qismlarini va izolyator yuzalarini olib tashlang. Tekshiruvdan so'ng, aloqa joylariga sanoat vazelinni qo'llang.

Mahkamlash mustahkamligini tekshiring va topraklama yaxshi yoki yo'qligini tekshiring. (Tuproq vintining bo'shashishiga yo'l qo'yilmaydi va kontaktda zang bor.)

Ularni ishlatishdan oldin kontaktni, kontakt pichog'ini jiddiy shikastlangan va bosim kamonining qoldiq deformatsiyasini almashtirish kerak.

Barcha texnik xizmat ko'rsatish va o'rnatish tugagandan so'ng, bir nechta ochilish va yopish sinovlari o'tkaziladi. Agar u noto'g'ri bo'lsa, uni ishga tushirishdan oldin u normal holatga kelguncha o'zgartirilishi kerak.

Mexanizmdagi ishqalanish qismini aylantiring va uni sanoat petrolatum bilan yoping.

Kontur va o'rnatish o'lchamlari

GN19-12(c)Ichki yuqori kuchlanishli ichki yuqori kuchlanishli izolyatsiyalash kaliti birligi: mm
