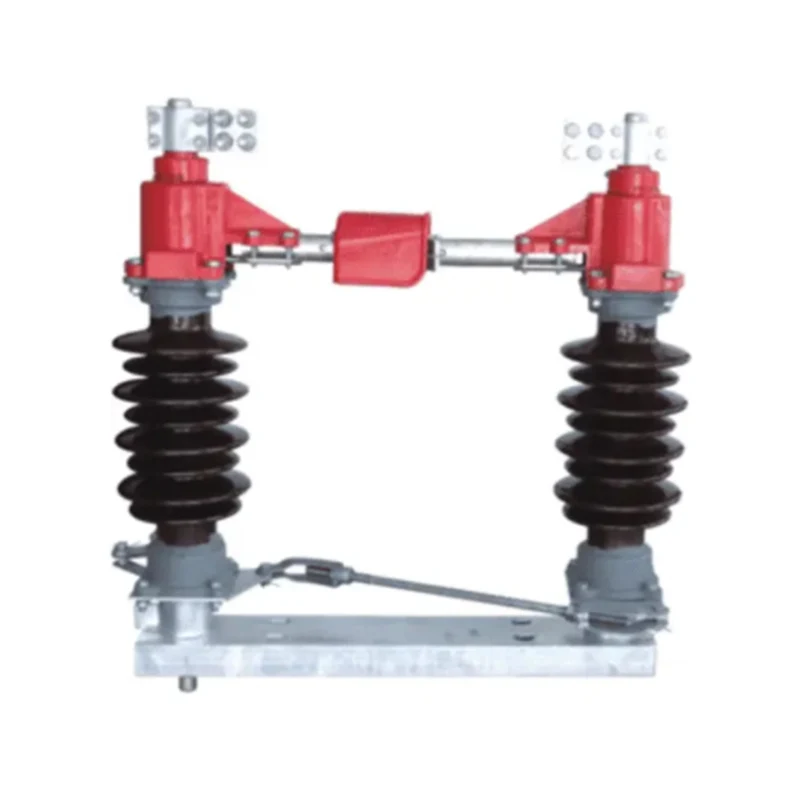

GW4-40.5kv tashqi makon ajratgich

GW4-40.5kv tashqi ajratgich (yuqori kuchlanishli izolyatsiyalash kaliti) uch fazali AC 50HZ tashqi yuqori kuchlanishli o'chirish moslamasi bo'lib, yuqori kuchlanish kuchlanish mavjud bo'lganda va yuk bo'lmaganda ochiq yoki yopiq kontaktlarning zanglashiga olib keladi, podstansiyadan chiqish liniyasini izolyatsiyalash kalitiga mos keladi.

Ushbu turdagi mahsulotlar uchun quyidagi texnik standartlar:

GB1985 - 89 "AC yuqori kuchlanishli izolyatsiyalash kaliti va topraklama kaliti"

GB / T11022 - 1999 Yuqori kuchlanishli o'chirish moslamalari va boshqaruv uskunalari standartlari uchun umumiy texnik talablar

IEC129 (1984) "AC tashqi ajratgich va topraklama kaliti"

GW4-40,5kv tashqi ajratgich modeli va ma'nosi

Xususiyat belgilari: D-tuproq kaliti, I II-tuproqli kalit turi, G-yaxshilangan mahsulot

Maxsus kelib chiqish belgilari: W - dog'ga chidamli, GY - plato turi, H - yuqori sovuq turi, TA - quruq-issiqlik turi, TH - nam-issiqlik turi

Oddiy ish sharoitlari va o'rnatish shartlari

a. Balandligi: normal turi ≤1000m, plato turi ≤4000m.

b. Qoplama suv qalinligi <10 mm

c. Shamol bosimi ≤ 700pa.

d. Seysmik intensivlik 8 darajadan past.

e. Atrof havo harorati: yuqori chegara +40 ° C, pastki chegara -30 ° C.

g. O'rnatish joyida yonuvchan material, portlash xavfi, kimyoviy korroziya va kuchli tebranish yo'q.

GW4-40,5kv tashqi ajratgichning texnik parametri

Asosiy tuzilma

Tashqi ajratgich - bu bitta qutbli ikki ustunli gorizontal aylanadigan struktura. Uchta qutb guruhlarda yoki foydalanish uchun bitta qutbda ishlatilishi mumkin. Izolyatsiya kaliti shassisdan, rulman o'rindig'idan, post izolyatoridan, o'tkazuvchan asosiy sxemadan va mexanik biriktiruvchi novdadan iborat. Uchta qutbli qo'shma, bog'lovchi tortma novda, quvur qo'shma, milya pin, po'lat quvur (foydalanuvchining o'zi) va qo'lda ishlaydigan mexanizm (bundan buyon matnda operatsion mexanizm deb yuritiladi) guruhlarga ulanadi.

Topraklama kaliti izolyatorning bir yoki ikkita uchiga o'rnatilishi mumkin. Izolyatsiya kalitining har ikki uchidagi topraklama kaliti qo'lda ishlaydigan mexanizmning blokirovkasi bilan boshqariladi, shuning uchun izolyatsiya kaliti va topraklama kaliti asosiy - erdan - erga - asosiy tartibda ishlaydi.

1. Pastki ramka GB9787-88 issiq haddelenmiş burchakli po'latdan yasalgan. Rulman o'rindig'i shassisning ikkala uchiga o'rnatiladi va milya moslamasining moslashuvchanligini ta'minlash uchun 2 ta konusli rulmanlar o'rnatiladi.

2. Ustun izolyatorlari: uch xil umumiy turdagi, ifloslanishga qarshi turdagi va plato turi mavjud. Ularning ishlashi GB8287.1 "yuqori bosim ustunli chinni izolyatorining texnik holatiga", GB8287.2 - 87 "yuqori bosimli ustunli shisha izolyatorining o'lchami va xarakteristikasiga" javob beradi. Nopoklikka qarshi turi GB127744 - 91 "dog'ga chidamli tashqi novda turi post izolyatoriga" ham javob beradi. Har bir qutb izolyatori ikkita post izolyatori bilan jihozlangan, post izolyatori milya moslamasiga o'rnatiladi va yuqori uchi o'tkazuvchan asosiy sxema bilan o'rnatiladi.

3. O'tkazgichning asosiy sxemasi ulanish blokidan va chap va o'ng kontaktlarning yig'ilishidan iborat. 630A va 3150A strukturasi asosan bir xil bo'lib, faqat Supero'tkazuvchilar trubaning kesimi soni, sirt qoplamasi, aloqa barmoqlari soni va yumshoq o'tkazgichlar orasidagi farq. O'tkazgich bloki yo'naltiruvchi novda va moslashuvchan o'tkazgich bilan jihozlangan. Shakl 3da ko'rsatilganidek, an'anaviy prokat aloqa usuliga qaraganda kamroq qarshilik va yaxshi elektr o'tkazuvchanligiga ega. O'ng va chap kontaktli birikmaning konstruktsiyasi va yopilgandan keyin aloqa holati 4-rasmda ko'rsatilgan.

4. Tuproq o'tkazgich: topraklama kaliti izolyatorning pastki ramkasining oxirida o'rnatiladi va topraklama kalitining statik kontakti asosiy o'tkazgich pallasining o'tkazgich trubasiga o'rnatiladi.

5. Mexanik bog'lovchi novda: izolyatsiyalash kaliti pastki ramkaning o'rtasiga o'rnatilgan operatsion mexanizm bilan ishlaydigan mexanizm tomonidan boshqariladi va 90 daraja aylanish uchun chap sensorli yon izolyatorni haydash uchun milya novdasi orqali. Bog'lanish tayog'i yoqish va o'chirish uchun uch qutbli ajratish kalitini boshqaradi. Tuproqqa o'tkazgich tuproq pichog'ini haydash uchun haydash mili tomonidan boshqariladi va tuproq pichog'i yopishni (shlyuzni) bajarish uchun ma'lum bir burchak uchun yuqoriga (pastga) aylantiriladi. Uch qutbli tuproqli kalitning har bir qutbining qutbi uchta qutbli ulanishga erishish uchun 32 * 3 po'lat quvur bilan ulanadi. Uch qutbli ajratgich uchta qutbli aloqani amalga oshirish uchun 25 * 2,5 po'lat quvur aloqasi bilan ulanadi. Uch qutbli o'chirish tugmasi uchta qutbli aloqani amalga oshirish uchun 25 * 2,5 po'lat quvur bilan ulanadi. Izolyatsiya qiluvchi kalit 42 * 3 po'lat quvur diametrli ishlaydigan mexanizm bilan ulanadi va po'lat quvur foydalanuvchisi o'zi tomonidan ta'minlanadi.

6. Ishga tushirish mexanizmi: izolyatsiyalash kaliti zavoddan chiqqanda CS17 qo'lda ishlaydigan mexanizm bilan jihozlangan. Mexanizm taglik, blokirovkalash plitasi, tutqich va yordamchi kalitdan iborat. Yordamchi kalit 4 qutb va 8 qutbli ikkita spetsifikatsiyaga ega, mos ravishda 2 juft va 4 juft odatda ochiq odatda yopiq kontaktlarga ega. Qulflash va uzatish signallaridan foydalanish. Elektromagnit aktuator qo'lda ishlaydigan mexanizm bilan o'rnatilgandan so'ng, izolyatsiyalash kaliti elektr qulflash funktsiyasini oshirishi mumkin. Elektromagnit qulf va uni o'rnatish aksessuarlari alohida narxlanadi va etkazib beriladi va foydalanuvchilarning o'zlari tomonidan o'rnatiladi.

O'rnatish va disk raskadrovka

1. O'rnatishdan oldin tekshirish

a. Izolyatsiya kalitlari, ehtiyot qismlar va aksessuarlar soni qadoqlash ro'yxatiga mos kelishini tekshiring.

b. Mahsulot yorlig'i ma'lumotlari buyurtma bilan mos keladi.

c. Mahsulot shikastlanganmi va ustun izolyatorida yoriqlar bormi.

d. Har bir aylanadigan qismning aylanishi moslashuvchanmi yoki yo'qmi.

e. Ishlash mexanizmi moslashuvchanmi, yopish va ochish pozitsiyasi to'g'ri yoki yo'qmi, yordamchi kalit normalmi.

2. Tashqi ajratgich faqat gorizontal ravishda o'rnatilishi mumkin. Tashqi ajratgichni avval bir xil gorizontal balandlikda o'rnatish moslamasiga joylashtiring va keyin shassi bir-biriga parallel bo'lishi uchun qutblar orasidagi masofani to'g'rilang. Uch kutupli tashqi ajratgichning ikki ustunli izolyator yadrosi o'qini to'g'rilang, milning o'qi chizig'ini tuproq bilan almashtiring, tashqi ajratgich o'rnatilgandan so'ng kalitni ulang.

3. Izolyatsiya tugmasi yopilganda, chap va o'ng kontaktlar bir xil gorizontal chiziqda bo'lishi kerak, yuqori va pastki tomonlari <5 mm ga siljiydi va chap va o'ng kontaktlarning zanglashiga olib boruvchi kontaktlari o'rta chizig'ida markazlashtirilgan bo'lishi kerak. ustunli izolyatorlar va o'ng kontakt chap tomonda ko'milgan bo'lishi kerak Kontakt tomonidagi kontaktlar bir-biri bilan aloqa qiladi va chap kontakt tomonidagi kontakt bilan joylashishni aniqlash plitasi orasidagi bo'shliq ≤2 mm. Zarur bo'lganda, monopol tortish tayog'ining uzunligi sozlanishi mumkin; va ustunli izolyatorning yuqori va pastki qismidagi sozlash oraliqni oshirish yoki kamaytirishga ruxsat beriladi, lekin har bir yostiqning qalinligi <3 mm.

4. Bog'lanish novdasining uzunligini sozlang, shunda uch fazali izolyatsiya kaliti yopish xatosi <5 mm. Keyin asosiy milning tortish tirgovichining uzunligini va bog'lovchi tirgakning uzunligini mos ravishda sozlang, shunda ochilgandan keyin izolyatsiya kalitining ochilish burchagi 90 ° bo'ladi.

5. Topraklama kalitining qo'l burchagini va ulash novdasining samarali uzunligini rostlang, shunday qilib topraklama kaliti ochish va yopish paytida ishlaydigan mexanizm bilan sinxronlashtiriladi. Topraklama kaliti ochilish holatida gorizontal holatda.

6. Qo'lda ishlaydigan mexanizmni o'rnatish holati 1-rasm va 2-rasmda ko'rsatilgan. Mexanizm va plastinkani yig'gandan so'ng, A10 × 50 konusning pinini joylashtiring va ikkita M10 murvatini mahkamlang. Ikkita topraklama izolyatsiyalash kaliti, shassisning pastki qismidan mil o'qini pastga qarab vertikal chiziq bilan boshqarish uchun, bitta topraklama va topraklama post izolyator majmuasining pastki uchidan vertikal chiziqqa, shuning uchun u ishlaydigan markazga to'g'ri keladi. mexanizm mili, keyin esa mexanizm o'rnatiladi va o'rnatiladi. Ikkita topraklama tashqi ajratgich milni ishga tushirish miliga o'rnatadi. Yagona topraklama va tuproqli bo'lmagan izolyatsiyalash kaliti harakatlantiruvchi milya va milya majmuasiga milni o'rnatadi, samarali o'lchamni o'lchaydi va ph42 × 3 choksiz po'lat quvur tayyorlaydi. Po'lat quvurning ikki uchi navbati bilan vtulka va plastinka birikmasiga payvandlanadi.

7. Mashinalarning aylanadigan qismlari va elektr kontaktlaridagi axloqsizlikni olib tashlang va moyni qayta quying.

8. Ajratgichning asosiy sxemasining qarshilik qiymatini o'lchash jadvaldagi reglamentga mos kelishi kerak.

9. Qo'lda ishlash 3 ~ 5 marta, barqaror ishlash, tashqi ajratgichning ochilish-yopilish holati va topraklama kaliti to'g'ri, yaxshi aloqa.

10. O'rnatishdan so'ng, tekshirish talablarga javob berishini tasdiqlaganidan keyin ishga tushirilishi mumkin.
