GW4-11kv tashqi makon ajratgich

Ajratgich (keyingi o'rinlarda izolyatsiya kaliti deb yuritiladi) - kuchlanish va yuk bo'lmaganda nominal kuchlanishi 110 KV bo'lgan yuqori kuchlanish zanjirini yaratish va uzish uchun nominal chastotasi 50 Gts va nominal kuchlanish 110 KV bo'lgan uch fazali AC tashqi yuqori kuchlanishli o'tkazgich. Izolyatsiya kaliti GB1985-2004 AC yuqori kuchlanishli izolyatsiya kaliti va topraklama kaliti talablariga javob beradi.

GW4-11kv tashqi ajratgichning modeli va ma'nosi

Xususiyat belgisi: D - tuproqli kalit, III - tuproqli kalit turi, G - takomillashtirilgan mahsulot.

Maxsus lotin belgisi: W - dog'ga chidamli turdagi, GY - plato turi, H - yuqori va sovuq turdagi, TA - quruq issiqlik turi, TH - nam-issiqlik turi.

Oddiy ish sharoitlari va o'rnatish shartlari

1. Balandlik: umumiy turi 2500m dan oshmaydi, maxsus turi 4700m dan oshmaydi.

2. Atrof-muhit harorati: maksimal harorat +40 ° C dan yuqori emas, minimal harorat -40 ° C dan past emas.

3. Shamolning maksimal tezligi 34 m/s.

4. Zilzila intensivligi 8 darajadan oshmaydi.

5. Muzning qalinligi 20 mm dan oshmaydi.

6. Kontaminatsiyaga chidamli mahsulotlar o'rtacha ifloslanish joylari uchun javob beradi.

7. Yonuvchan moddalar, portlash xavfi, kimyoviy korroziya va kuchli tebranishlar mavjud bo'lgan joyga taalluqli emas.

GW4-11kv tashqi ajratgichning texnik parametri

Izolyatsiya kalitining asosiy xususiyatlari va texnik parametrlari

XCJ-I motorli haydovchi mexanizmining asosiy spetsifikatsiyalari va texnik parametrlari

Tuzilishi va ishlash printsipi

1. Tashqi ajratgich | Izolyatsiya kaliti

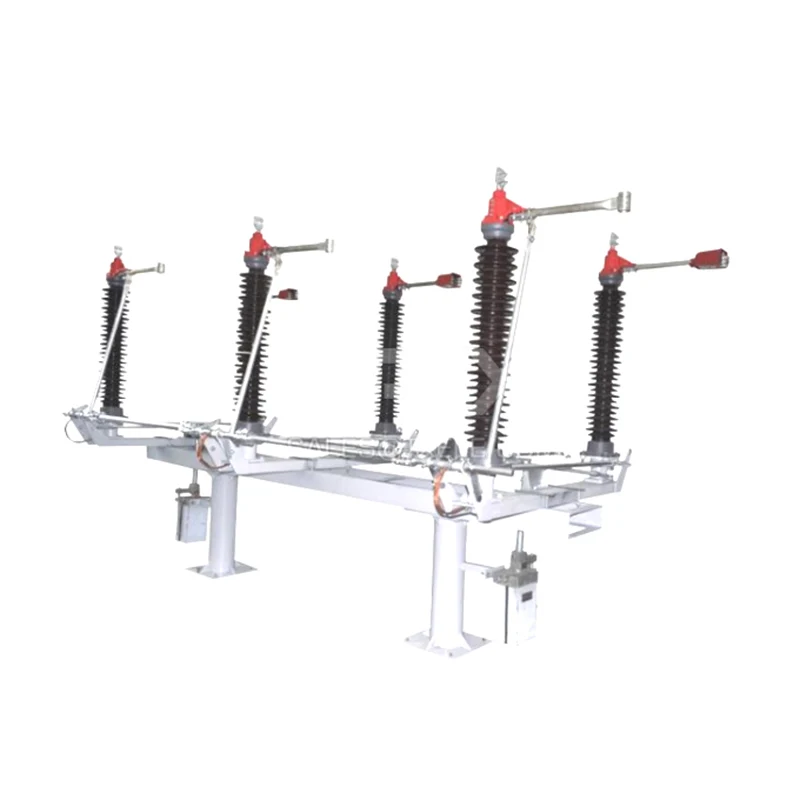

Tashqi makon ajratgichi gorizontal aylanadigan ikki ustunli turdagi bo'lib, pastki ramka, post izolyatori, o'tkazgich tizimi, topraklama kaliti (yerga ulashdan tashqari) va uzatish tizimidan iborat.

2. Underframe: kanal po'lat uchun, pastki ramkaning har bir uchi rulman o'rindiqlari bilan jihozlangan va rulman o'rindig'ida tutqichning moslashuvchan aylanishini ta'minlash uchun rulman o'rindig'ida ikkita konusli rulman mavjud. Pastki ramkaning bir yoki ikkala uchi topraklama kaliti podshipniklari bilan payvandlanadi va topraklama kaliti o'rnatiladi. Izolyatsiya qiluvchi kalit uchta shaklga ega: topraklama yo'q, bitta topraklama va ikki tomonlama topraklama.

3. Ustun izolyatorlari: har bir qutbda foydalanish shartlariga ko'ra uch turga bo'lingan ikkita ustun mavjud: umumiy turdagi, ifloslanishga qarshi turdagi va plato turi. Ustun izolyatorlarining pastki uchi rulman o'rindig'ining yuqori uchining aylanadigan plastinkasiga o'rnatiladi va ustun izolyatorlarining yuqori uchi etakchi elektr qismi bilan bog'lanadi. Silikon kauchuk izolyatorlari foydalanuvchilarning talablariga muvofiq ustunli izolyator sifatida ham ishlatilishi mumkin.

4. Supero'tkazuvchilar tizim: Supero'tkazuvchilar qism ustunli izolyatorning yuqori uchiga o'rnatiladi. Asosiy pichoq ikki yarmiga bo'linadi, aloqa qismi o'rtada, silindrsimon kontaktlar yopilganda ikki qatorli aloqa barmoqlariga ko'milgan. 630A, 1250A va 1600A struktura turlari bir xil, faqat o'tkazgich bo'limi va sirtni qayta ishlash o'rtasida farqlar mavjud. Chiqish strukturasi aylanma kontakt yoki yumshoq ulanish strukturasi bo'lib, foydalanuvchi buyrug'iga ko'ra bitta turni tanlang.

5. Topraklama kaliti: taglikning aylanadigan miliga o'rnatilgan topraklama kaliti. Statik kontakt etakchi elektr tizimining o'tkazgich novdasiga o'rnatiladi va topraklama kaliti va izolyatsiya kaliti o'rtasida mexanik blokirovka o'rnatiladi. U asosiy ochiq erga yaqin, tuproqli ochiq-magistral yopishning harakat ketma-ketligini ta'minlashi mumkin. Tuproq kalitlari bitta tuproqqa va ikki tomonlama topraklamaga bo'linadi, ular ichkaridan yuqoriga yoki tashqi tomondan yuqoriga qarab topraklanmış bo'lishi mumkin. U foydalanuvchilarning ehtiyojlariga qarab sozlanishi mumkin.

6. Transmissiya tizimi: Izolyatsiya qiluvchi kalit o'rta poydevorning aylanadigan milini 180 ° ga aylantirish uchun ishlaydigan mexanizm bilan boshqariladi va gorizontal aloqaning bir tomonidagi ustun izolyatori (aylanuvchi tutqichga o'rnatilgan) tomonidan 90 ° aylantiriladi, va boshqa ustunli izolyatorlar o'zaro bog'lovchi novda tomonidan 90 ° ga aylantiriladi va ikkita pichoq bir tomonga ochiladi yoki yopiladi. Tuproqqa o'tkazgichning ishlash mexanizmi ochilganda yoki yopilganda, topraklama kalitining aylanish mili transmisyon mili va gorizontal biriktiruvchi novda tomonidan ochish va yopish uchun burchak ostida aylantirilishi mumkin. Topraklama kaliti shaftidagi shamollatuvchi plita chinni ustunning gardishiga o'rnatilgan yoy plitasi bilan o'zaro bog'langanligi sababli, u asosiy ochiq-tuproqni yopish, tuproqli ochiq-majburiy yopilishning harakat ketma-ketligini ta'minlashi mumkin.

Izolyatsiya kaliti 1 qutbli shaklga o'tkaziladi va uch qutbli aloqa faza-faza aloqasi orqali hosil bo'ladi (1-rasm, 2-rasmga qarang) va 1-qutbli sifatida ham foydalanish mumkin.

7. Ishlash mexanizmi

Izolyatsiya kaliti odatda CS14G qo'lda mexanizmi bilan jihozlangan va XCJ-I tipidagi elektr mexanizmi bilan ham jihozlanishi mumkin.

XCJ-I elektr haydovchi mexanizmining tafsilotlari XCJ-I tipidagi elektr mashinalarini o'rnatish bo'yicha ko'rsatmalarda ko'rsatilgan.

Topraklama kaliti CS14G qo'lda mexanizmi va aksessuarlari, bitta to'plam uchun bitta topraklama, ikkita to'plam uchun ikki tomonlama topraklama bilan jihozlangan.

CS14G tipidagi qo'lda mexanizm asosan tayanch, tutqich va yordamchi kalitdan iborat. Yordamchi kalitda blokirovkalash va signalni ko'rsatish uchun 8 juft odatda ochiq va 8 juft odatda yopiq kontaktlar mavjud.

O'rnatish va disk raskadrovka

O'rnatish uchun quyidagi bosqichlarga qarang

1. 1P izolyatsion kalitning asosi gorizontal asosda o'rnatiladi va uch fazali topraklama kalitining aylanadigan mili bir xil gorizontal o'qga o'rnatiladi.

2. Izolyatsiya kalitining o'rtasida kontakt holatini tekshiring. Bir fazani qondirish kerak:

a. O'rta kontakt yopilganda, silindrsimon kontakt va ikki qatorli aloqa barmoqlari bir vaqtning o'zida aloqa qilishlari kerak, agar kerak bo'lsa, erishish uchun o'zaro faoliyat vintni (chap va o'ng murvat) sozlang;

b. O'rta kontaktning aloqasi nosimmetrik bo'lib, yuqoriga va pastga o'rtasidagi farq 5 mm dan oshmaydi, oxirigacha yopiladi, oraliq bo'shliq 7 ~ 12 mm ga o'rnatiladi, agar kerak bo'lsa, ildizni qo'llab-quvvatlashda ortib borayotgan yoki kamayuvchi shimlar bilan. erishish uchun, lekin har bir yostiqning qalinligi 5 mm dan oshmasligi kerak;

c. Asosiy pichoq yopilish oxirgi holatini ochish uchun 90 ° aylanadi, o'rnatish vinti va to'siq orasidagi bo'shliq 1 ~ 3 mm ga sozlanishi kerak.

3. 1-rasmga muvofiq asosiy pichoqning uch fazasiga bog'lovchi novda o'rnating va uch fazali yopilish sinxronizatsiyasi 10 mm dan oshmasligi uchun ulash novdasining uzunligini sozlang va uch fazali bog'lovchi rodning ikki tomoni va xoch Ustunlar orasidagi bog'lovchi novda mos ravishda chap va o'ng vintlarga ega bo'lib, ular to'g'ridan-to'g'ri ehtiyojlarga qarab sozlanishi mumkin.

4. Birlashtiruvchi novdani 1-rasmga muvofiq tuproqli kalitning uch fazasi orasiga o'rnating, vintlarni torting va ish dastagini, mexanik qulflash dastagini, buralish kamonini va mahkamlash halqasini sozlang. Torsion kamon ochilganda gorizontal holatda bo'lgan yerga ulash tugmasi moslashtirilgandan so'ng, murvatlarni torting.

5. CS14G yoki XCJ-I dvigatelli mexanizmni qo'lda ishlash uchun qulay bo'lgan kronshteynga o'rnating, markaz sifatida izolyatsiyalash kaliti shassisidagi qo'zg'aysan milini oling. Vertikal eksa usuli mexanizmning shpindelining aylanish o'qi bilan mos kelishini ta'minlash va mexanizmga o'rnatish murvatlarini mahkamlash uchun ishlatiladi.

6. Mexanizm va izolyatsiya kaliti bir vaqtning o'zida ochilish yoki yopilish holatida. Aloqa boshi va bog'lovchi novda izolyatsiya o'tkazgich milini va mexanizm milini ulash uchun ishlatiladi va quyidagi talablarga erishiladi.

a. 3 ~ 5 marta ishlang va talablarga javob berish uchun izolyatsiya kalitini tekshiring, izolyatsiya kalitining ochilish burchagi 90 ° ni tashkil qiladi va joylashishni aniqlash vinti va to'siq o'rtasida 1 dan 3 mm gacha bo'sh joy bo'lishi kerak;

b. Topraklama kalitining statik kontaktini sozlang va murvatni torting, shunda topraklama tugmasi yopilganda topraklama kontakti to'g'ri kiritilishi mumkin.

c. Ochayotganda aylanuvchi mildagi muvozanat kamonini rostlang, shunda tuproqli kalit gorizontal holatda qoladi.

d. Izolyatsiya tugmasi yopilganda, topraklama kaliti yopilmasligiga ishonch hosil qilish uchun izolyatsiya kaliti va tuproqli kalit o'rtasidagi mexanik blokirovkani tekshiring. Topraklama kaliti yopilganda, izolyatsiya kalitini yopish mumkin emas. Barcha amallar to'g'ri bajarilganda, biz uch fazali topraklama o'tkazgich milining ulanish joyida ph8 teshik va 8 x 60 elastik silindrsimon pinni burg'ulashimiz kerak va joylashtiruvchi novda, qo'zg'aysan dastagi, bog'lovchi tutqichi va bog'lovchi dastagida chuqurligi ≥5 mm bo'lgan ph12 teshikni burishimiz kerak. aylanadigan mil, har bir joyda murvatlarni torting va metall porlash yuzasi bilan aloqa qilish uchun tuproqli yumshoq aloqani tozalang.

7. O'rnatishni sozlash faqat qo'lda ishlashdan foydalanishga ruxsat etiladi. Sozlash tugallangandan so'ng, agar qo'lda ishlash to'g'riligini tasdiqlash uchun ishlatilsa, elektr ishi (elektr mexanizmi bilan jihozlangan bo'lsa) ishlatilishi mumkin.

8. O'rnatish va ishga tushirishdan keyin tekshiring

9. Izolyatsiya kaliti va topraklama kaliti mos ravishda 3 dan 5 marta qo'lda ishlaydi va operatsiya barqaror, aloqa yaxshi va yopish va yopish holati to'g'ri.

10. Quvvat taqsimlash mexanizmi dvigatelning nominal ish kuchlanishi ostida 5 marta ishlaydi va 85% vosita va 110% nominal ish kuchlanishida mos ravishda 3 ~ 5 marta ishlaydi. Ochilish-yopilish to'g'ri bo'lishi kerak va ochilish-yopilish vaqti 4s dan oshmasligi kerak.

11. Izolyatsiya qiluvchi kalit yopilgandan keyin kontaktlar kontaktlar bilan yaxshi aloqada. Asosiy halqa qarshiligining o'lchangan ma'lumotlari (chiqish uchining har ikki tomonida) 4-jadvalda ko'rsatilganidan oshmaydi.

12. Uch fazali yopilishning sinxronligi 10 mm dan oshmaydi.

13. Barcha transmissiya va aylanish qismlarini moylash kerakmi yoki yo'qmi, barcha o'q pinli murvatlari mahkamlangan va ishonchliligini tekshiring.

14. Izolyatsiya kaliti va tuproqli kalit ishonchli tarzda o'zaro bog'langanligini tekshiring.

Foydalanish va texnik xizmat ko'rsatish

Ushbu kalit chiziq yuki uzilganidan keyin ishlashi kerak.

Kalitni muntazam ravishda ta'mirlash kerak (taxminan 1 ~ 2 yil). Jiddiy qisqa tutashuv xatosi bo'lsa, buzilishdan so'ng darhol ta'mirlash kerak.

Supero'tkazuvchilar qismlar va ustunli izolyatorlar, ulanish tekisligi va ulanish terminali va shina o'rtasidagi o'rta kontakt, tugma bilan aloqa joyidan kirni olib tashlang va keyin sanoat vazelin moyini qo'llang.

Post izolyatorlarini sinchkovlik bilan tekshirish ko'karishlar va yoriqlarsiz amalga oshirilishi kerak va agar topilgan bo'lsa, ularni almashtirish kerak.

Transmissiya va aylanish qismlari moylangan bo'lishi kerak.

Konusning pinlari va murvatlari bo'shashmaganligi kabi barcha mahkamlagichlarni tekshiring.

Qo'l mexanizmini tekshiring, qo'lni 180 ° aylantirganda yordamchi kalit normal o'zgarishi mumkinmi.

Qadoqlash, tashish va saqlash

Izolyatsiya kaliti va topraklama kaliti odatda uchta qutbli umumiy qutiga o'raladi va shuningdek, ommaviy ravishda qadoqlanishi mumkin. Ommaviy qadoqlashda u taglik qutisiga, ustunli izolyator qutisiga va o'tkazuvchan tizimga (shu jumladan aksessuarlar) va bitta qutbli buyurtma bo'yicha har bir guruhga bitta qutiga bo'linadi.

Mahsulotni tashishda qadoqlash qutisidan tashqarida teskari belgiga ruxsat berilmasligi kerak.

Mahsulotni olganingizdan so'ng, iltimos, o'z vaqtida tekshiring. Muammolar mavjud bo'lsa, ishlab chiqaruvchiga murojaat qilishingiz kerak
