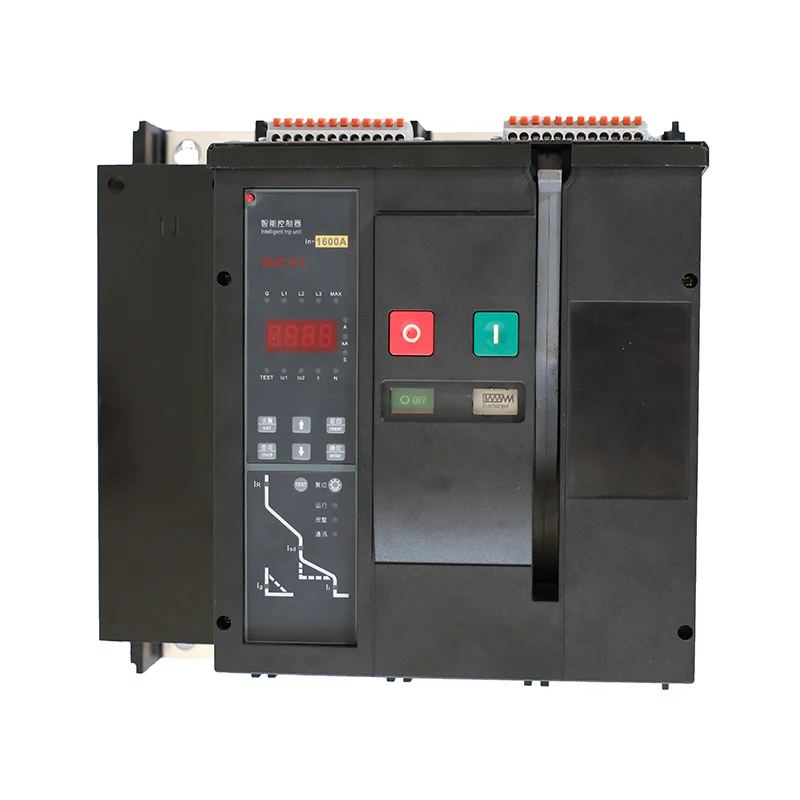

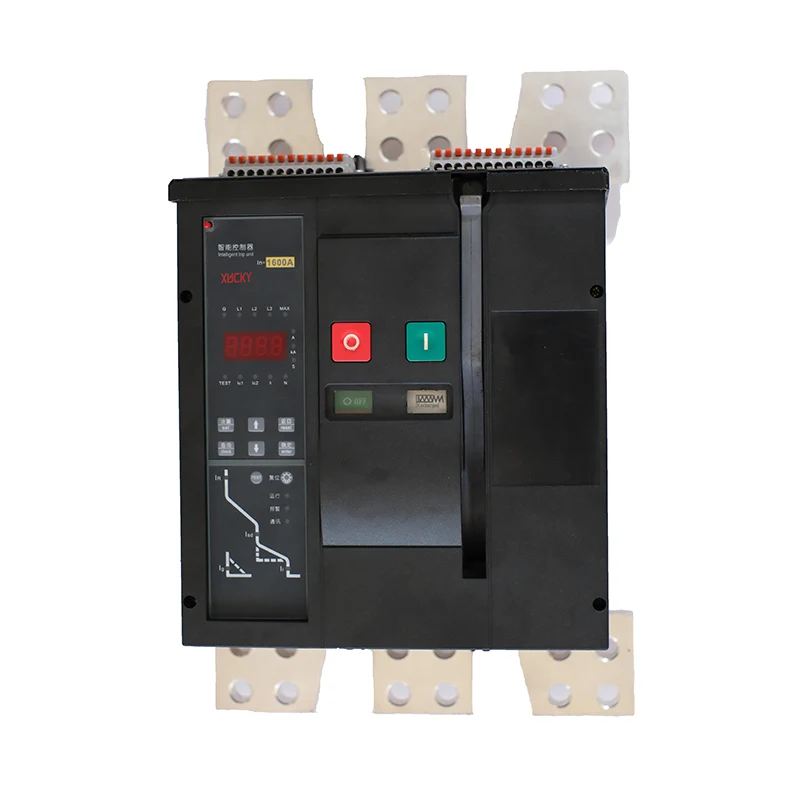

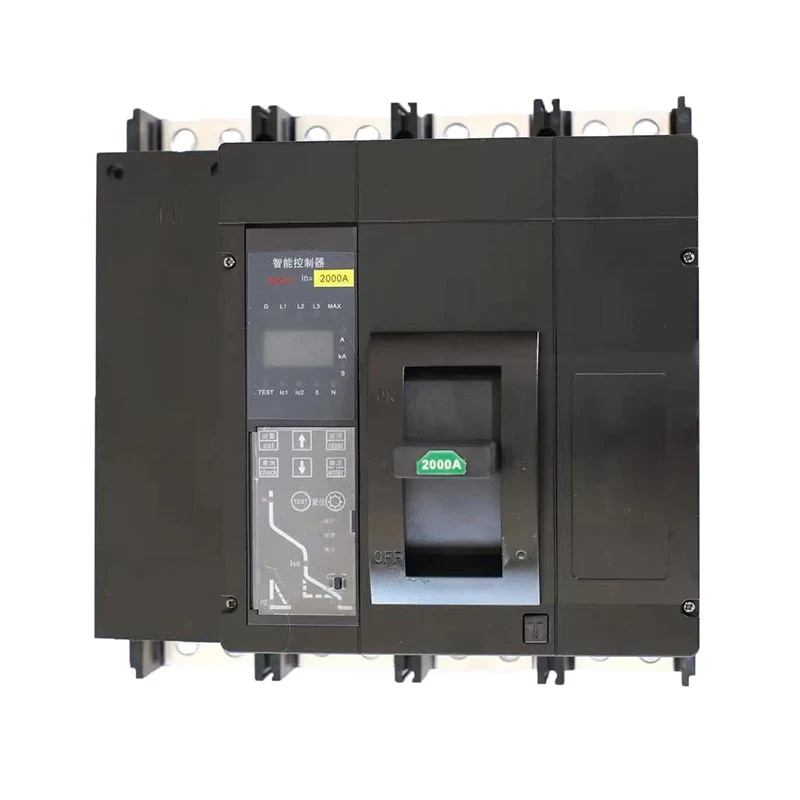

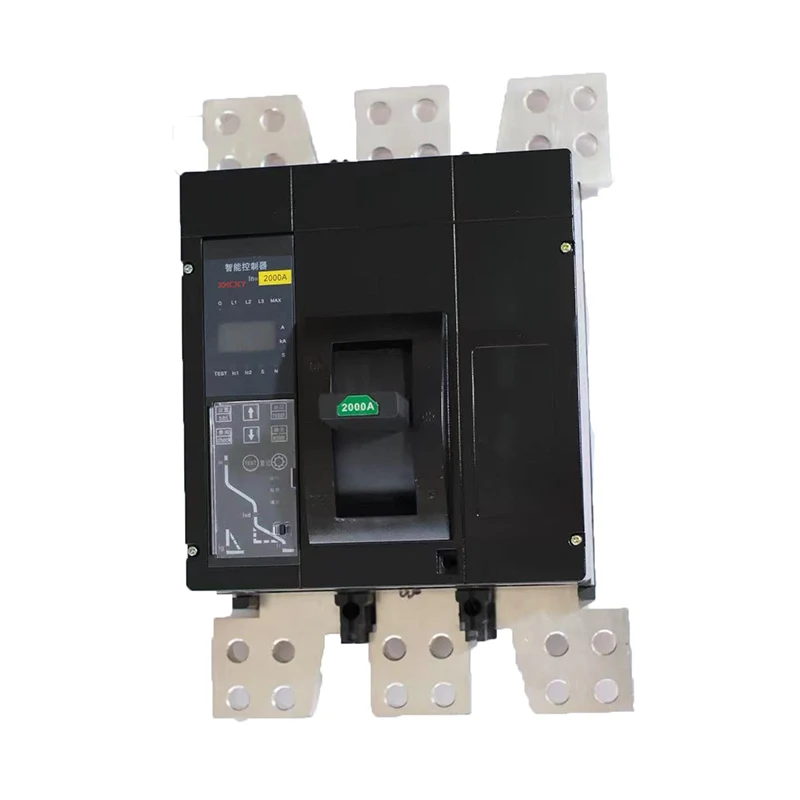

M1-2000 qolipli korpusli o'chirgich

Qo'llash doirasi

Yangi M1-2000 qolipli o'chirish to'xtatuvchilari modulli, aqlli, miniatyuralashtirilgan, o'rnatish oson, tushunchalarni o'zgartirish, modulli aqlli kontrollerlar, aloqa va o'lchash funktsiyalari, yangi modulli qo'lda mexanizmlar va yangi modulli elektr mexanizmi, yadro elektr mexanizmi bir xil. yuz minglab qat'iy bozor baholashlari va amaliy qo'llanmalaridan o'tgan ramka mexanizmi. Aloqa tizimi kiruvchi uchidan chiqib ketadigan uchigacha kesmaga ega emas, bu esa yaxshi uzilishga va qisqa muddatli oqim va haroratga bardosh beradi. Yoyni o'chirish kamerasi yuqori zichlikdagi narvon panjarasi va ikkita kamonli o'chirish kamerasini boshqarish texnologiyasini qo'llaydi. joriy uzilish.

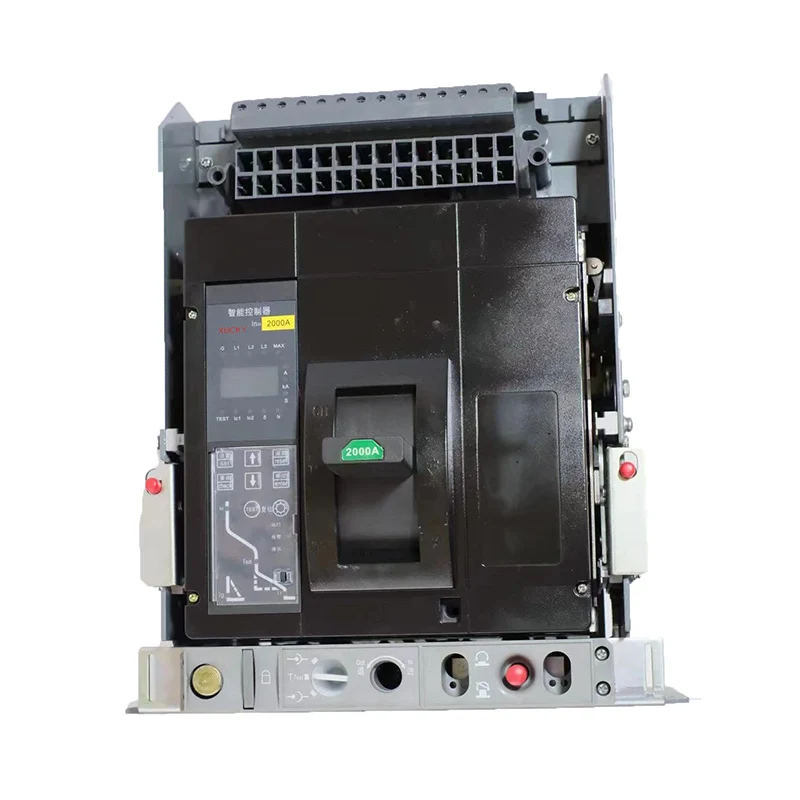

Kalitni o'rnatish usuli: qattiq va tortma turi. M1E- 2000A seriyali qolipli o'chirgich (keyingi o'rinlarda o'chirgich deb yuritiladi), nominal izolyatsiya kuchlanishi 1000V, AC50Hz/60Hz uchun mos, nominal ish kuchlanishi AC380/400/4 15V, AC500V, AC660/690V, nominal ish oqimi

800A, 1000A, 1250A, 1600A, 2000A davrlari, u elektr energiyasini taqsimlash uchun ishlatiladi. Haddan tashqari yuk uzoq kechikish teskari vaqt chegarasi va qisqa tutashuvga qo'shimcha ravishda belgilangan vaqt chegarasi bilan qisqa tutashuv, qisqa tutashuv qisqa tutashuvi teskari vaqt chegarasi, qisqa tutashuv, topraklama, haddan tashqari yuk va signalizatsiya, chiziq va quvvat manbaini himoya qilishi mumkin bo'lgan signalni o'chirish funktsiyasi. Uskuna shikastlanmaslikdan tashqari, mahsulotning oqimini, kuchlanishini, quvvatini, elektr energiyasini, chastotasini va hokazolarni asosiy kompyuterga yoki boshqa energiya samaradorligini boshqarishga qaytarish qobiliyatiga ega. tizimlar.Uzlash muddati, ochilish va yopilish holati, operatsiyalar soni va boshqalar kabi ma'lumotlardan elektron to'xtatuvchilarni aniqlash va monitoring qilish, elektr tarmoqlarini ishlatish va texnik xizmat ko'rsatish xarajatlarini kamaytirish va kelajak uchun ma'lumot berish uchun foydalanish mumkin.Energiya samaradorligi tizimlari zarur ma'lumotlar.

M1Z- 2000 seriyali Kalıplı o'chirgich (keyingi o'rinlarda o'chirgich deb yuritiladi), nominal izolyatsiyalash kuchlanishi 1200V, nominal ishlash uchun mos kuchlanish DC500V (2P seriyali ulanish), DC600V (2P seriyali ulanish), DC750V (3P seriyali ulanish), DC 1000V (4P seriyali ulanish), DC1200V (4PSeries), tarqatish uchun ishlatiladi nominal ish oqimlari 800A, 1000A，1250A，1500A， 1600A va 2000A bo'lgan kontaktlarning zanglashiga olib keladigan elektr energiyasi. Shu bilan birga, u liniyalar va elektr jihozlarini ortiqcha yuklanishdan, qisqa tutashuvdan va past kuchlanishdan (past kuchlanishni chiqarish bilan) himoya qiladi.

Izolyatsiya funktsiyasi bilan uning tegishli belgisi:

FX-standartlarga rioya qiling: IEC60947-2.

Model va ma'no

Asosiy texnik parametrlar

Ish muhiti

1) Atrof havo harorati: -35C ~ +70 °C (ETC mahsulotlari: -309C ~ +70 °C); 24 soat davomida o'rtacha qiymat +35 ° C dan oshmaydi;

2) Saqlash muhiti: - 40°C dan +75C gacha;

3) Balandlik: ≤2000m;

4) Atmosfera sharoiti: atrofdagi havo harorati +40° S, nisbiy namlik 95%;

5) Ifloslanish darajasi: 3-daraja;

6) Himoya darajasi: IP20;

7) O'rnatish toifasi: asosiy kontaktlarning zanglashiga olib tashlash va past kuchlanishni chiqarish: o'rnatish toifasi II; yordamchi sxema va boshqaruv sxemasi; o'rnatish toifasi II;

Eslatma: DAM1-2000 va DAM1Z- 2000 Kalıplı o'chirgichlarning o'chirish parametrlari mos ravishda o'rnatiladi.

atrof-muhit harorati + 40 ° C gacha. Atrof-muhit harorati +409C dan +70 °C gacha bo'lganida, foydalanuvchi uni ishlatish uchun pasaytirishi kerak. Kuchlanish omili uchun "Mahsulot harorati o'zgarishini pasaytirish koeffitsienti jadvali"ga qarang.

Haddan tashqari yuklanish xususiyatlari tavsifi

Tekshirish moslamasi 6 ta ixtiyoriy ortiqcha yuk egri formulasini beradi.

Foydalanish bo'yicha ko'rsatmalar

1. Ampermetr oynasida ko'rsatilgan parametrlarning tavsifi

"%" chirog'i yoqilganda, ko'rsatilgan qiymat kontaktning aşınma qiymati hisoblanadi.

"X 10" chirog'i yoqilganda, kichikroq qiymat elektron to'xtatuvchining ochilish va yopish operatsiyalari soni hisoblanadi.

" d", "%" va "L1/L2/L3" chiroqlari bir vaqtning o'zida yonadi va ko'rsatilgan qiymat mos keladigan fazaning muvozanat tezligidir.

"Agar" va "A/KA" chiroqlari bir vaqtning o'zida yonadi va ko'rsatilgan qiymat tuproq oqimidir.

"L1/L2/L3" va "A/KA" chiroqlari bir vaqtning o'zida yonadi va ko'rsatilgan qiymat mos keladigan faza oqimidir.

"N" va "A/KA" chiroqlari bir vaqtning o'zida yonadi va ko'rsatilgan qiymat N-fazali oqimdir.

"A/KA" chirog'i KAni ko'rsatish uchun yonadi va A ni ko'rsatish uchun yoniq qoladi.

2. Voltmetr oynasida ko'rsatilgan parametr tavsifi

Chiroqlarning har biri "U1, U2, U3" va "V" chiroqlari bir vaqtning o'zida yonadi, bu mos ravishda uch fazali tarmoq kuchlanishini ko'rsatadi.

"U1, U2, U3" chiroqlarining har biri va uchta "UN" va "V" chiroqlari bir vaqtning o'zida yoniq bo'lib, mos keladigan faza kuchlanishini ko'rsatadi.

Chastotani ko'rsatish uchun "HZ" chirog'i yonadi. Agar kuchlanish ulanmagan bo'lsa, standart 50 Gts.

"COS" chirog'i yoqilgan quvvat omilini bildiradi.

"KW" ​​chirog'i faol quvvatni bildiradi.

Faol zaryadlashni ko'rsatish uchun "KW" chirog'i yonadi va birlik kilovatt-soatni tashkil qiladi.

3. O'z-o'zini diagnostik nosozlikni aniqlash

Boshqaruv panelidagi "T" chirog'i yonganda, bu o'z-o'zidan tashxis qo'yishda nosozlik borligini anglatadi. Xato kodini ko'rsatish uchun OK tugmasini bosing.

Agar xato bartaraf etilsa, o'z-o'zini diagnostika xatosi "T" chirog'ini o'chirish va normal holatga qaytish uchun qaytish tugmachasini bosing; agar bir nechta diagnostik nosozliklar mavjud bo'lsa, xato kodlari orasida aylanish uchun ▲ va▼ tugmalarini bosing. Xato kodi. quyidagicha:

Tekshirish panelida ko'rsatilganidek, boshqaruvchi ish paytida quyidagi turli xil holatlarga ega;

1. Sozlama holati: "Sozlash" chirog'i doimo yonib turadi va turli himoya xususiyatlarining sozlash qiymatlarini ko'rish yoki o'zgartirish mumkin.

2. So'rov holati: "So'rov" chirog'i doimo yonib turadi va tarixiy nosozlik ma'lumotlarini ko'rish mumkin.

3. Sinov holati: "sinov" chirog'i doimo yonib turadi va safar sinovini o'tkazish mumkin.

4. Xato holati: "Nosozlik" chirog'i har doim yonib turadi, bu xato turini ko'rsatadi va nosozlik oqimi va vaqti pastadirda ko'rsatiladi.

5. Signal holati: "Signal" chirog'i yonib-o'chib turadi, bu uning noto'g'ri kechikish jarayonida ekanligini ko'rsatadi.

6. Saqlash holati: "saqlash" chirog'i bir marta yonib-o'chib, ma'lumotlar o'zgarishi sodir bo'lganligini ko'rsatadi.

7. O'z-o'zini diagnostika holati: "T" chirog'i yonadi, bu kontrollerda o'z-o'zini tashxis qo'yish xatosi borligini ko'rsatadi.

8. Aloqa holati: faqat H turida mavjud. "Tx, TR" chiroqlari yonib-o'chib, ma'lumot uzatish mavjudligini ko'rsatadi.

Qiymatni sozlash

Boshqaruv panelidagi funksiya,▲,▼, OK, qaytish va boshqa tugmalar yordamida sozlash, so‘rov va test funksiyalarini amalga oshirish mumkin. Funksiya tugmachasini bosib uchta holat bo‘yicha aylanish: sozlash, so‘rov va test; funksiya elementlarini tanlash yoki parametr qiymatlarini oshirish yoki kamaytirish uchun▲va▼tugmalarini bosing; funktsiya holatini kiritish yoki o'zgartirilgan ma'lumotlarni saqlash uchun OK tugmasini bosing; oldingi sahifaga qaytish uchun qaytish tugmasini bosing. 1-darajali operatsiya. Har xil himoya xarakteristikasi sozlamalari I.>I.>lg'ni ta'minlashi kerak. va lLc1> ILc2 bo'lishi tavsiya etiladi. Operatsiya bosqichlari quyidagicha:

1-qadam: "Sozlamalar" chirog'i yonmaguncha funktsiya tugmachasini bosing va yana OK tugmasini bosing. Ayni paytda, "Sozlamalar" chirog'i hali ham yonib-o'chib turadi va ma'lum bir himoya toifasi Chiroq yoqilgan bo'lib, u sozlash qiymatini sozlash holatiga kirganligini ko'rsatadi.

2-qadam: Turli xil sozlamalar qiymatlarining dastlabki sozlamalari boʻyicha aylanish uchun▲va▼tugmalarini bosing. Agar siz ma'lum bir sozlash qiymatini o'zgartirmoqchi bo'lsangiz, OK tugmasini bosing, bu vaqtda "Set" chirog'i doimo yonib turadi. ▲va▼tugmalaridan foydalanib kerakli qiymatga erishing. OK tugmasini bosing. "Saqlash" chirog'i bir marta yonadi, bu modifikatsiya saqlanganligini bildiradi.ma'lumotlar o'zgartirilgan. Sozlama qiymatini o'zgartirishdan chiqish uchun qaytish tugmasini bosing.

3-qadam: Barcha sozlash qiymatlari o'zgartirilguncha 2-bosqichni takrorlang. Sozlash funksiyasidan chiqish uchun qaytish tugmasini bosing.

Har xil himoya xususiyatlarini sozlash qiymatlarini o'zgartirganda, iltimos, quyidagi ikkita jadvalga qarang:

Aksessuarlardan foydalanish bo'yicha ko'rsatmalar

Ulanish

1) Mahsulotning asosiy sxemasining ulanish sxemasi

AC mahsulotlarining asosiy sxemasi (M1 -2000, M1E-2000)

2) DC mahsuloti (M1Z- 2000) asosiy elektron ulanish sxemasi .

3) Birlashtiruvchi simning mos yozuvlar kesimi

Umumiy o'lchamlar va o'rnatish o'lchamlari

 M1- 1 600 tipidagi o'rnatish o'lchamlari

M1- 1 600/2P o'rnatish o'lchamlari

M1- 1 600/3P o'rnatish o'lchamlari

M1- 1600/4P o'rnatish o'lchamlari

 M1-2000 tipidagi o'rnatish o'lchamlari

4) Orqa panel simlari uchun mahsulot o'lchamlari

a) Orqa paneldagi gorizontal simlarning mahsulot o'lchamlari (R1)

Eslatma: Ko'rsatilmagan o'lchamli toleranslar GB/T 1804-c standartiga mos keladi.

b) taxta orqasidagi vertikal simlarning (R2) mahsulot o'lchamlari

4P

Eslatma: Ko'rsatilmagan o'lchamli toleranslar GB/T 1 804-C standartiga mos keladi.

 Çekmece tipidagi panel orqa o'rnatish o'lchamlari (elektr)

 Orqa o'rnatish o'lchamlari

 Asosiy plitaga o'rnatish uchun o'rnatish teshiklarining o'lchamlari

Eslatma: rasmdagi X-X, Y-Y uch kutupli o'chirgichning markazlari; qayd etilmagan o'lchovli toleranslar GB/T 1 804-C standartiga mos keladi.

 Xavfsiz masofa

O'rnatilganda elektron to'sar va yuqori, pastki, yon va old panel orasidagi minimal xavfsiz masofa quyidagi rasmda ko'rsatilgan.
