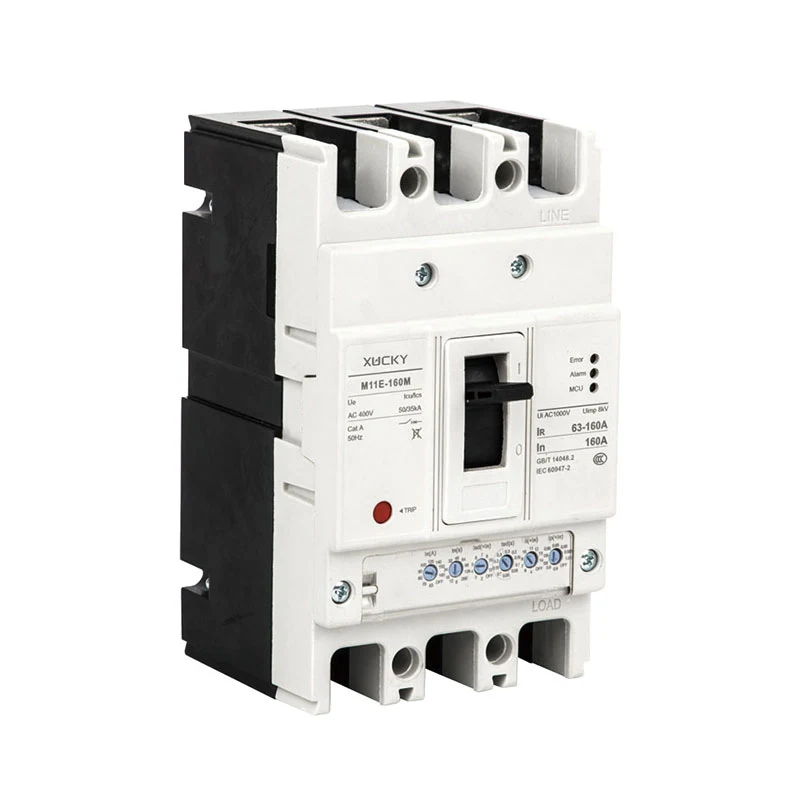

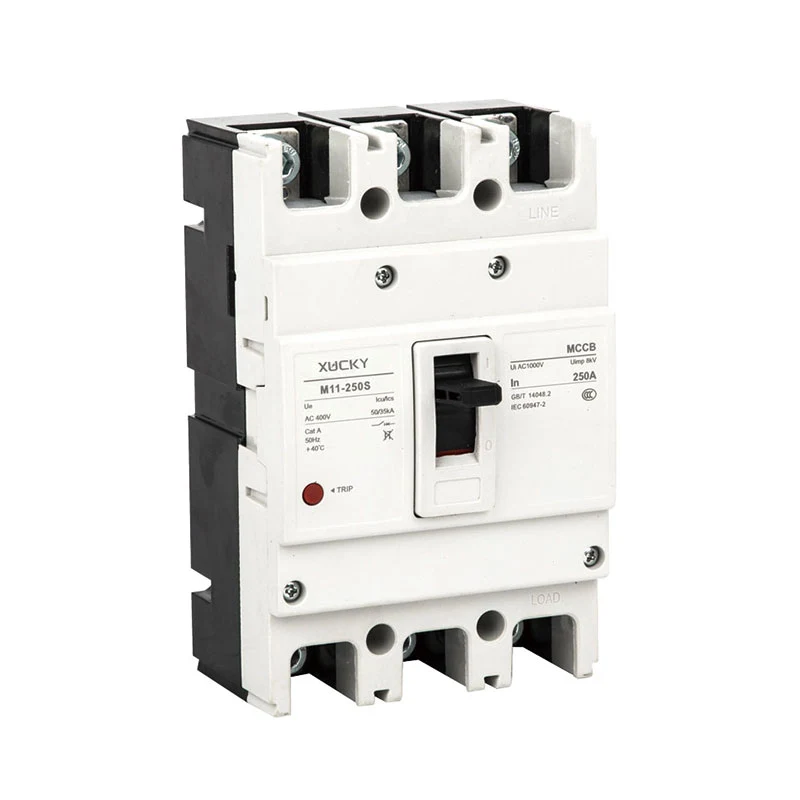

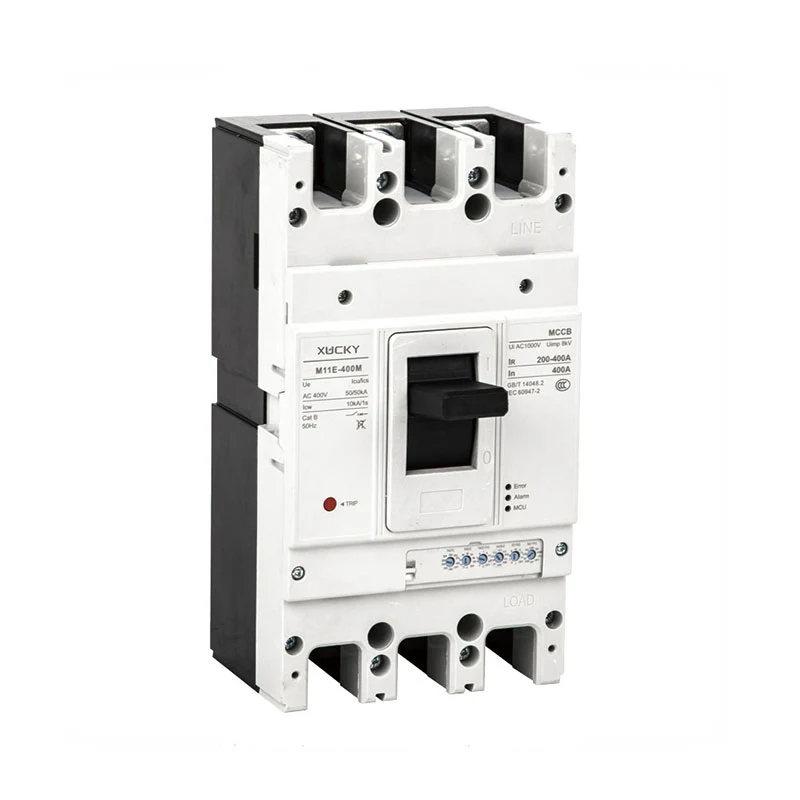

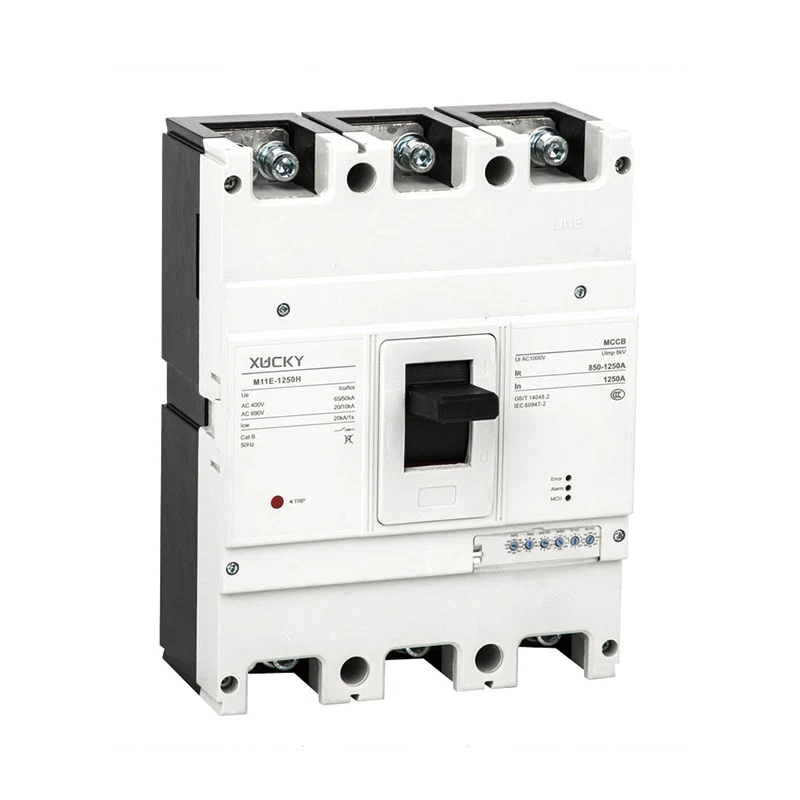

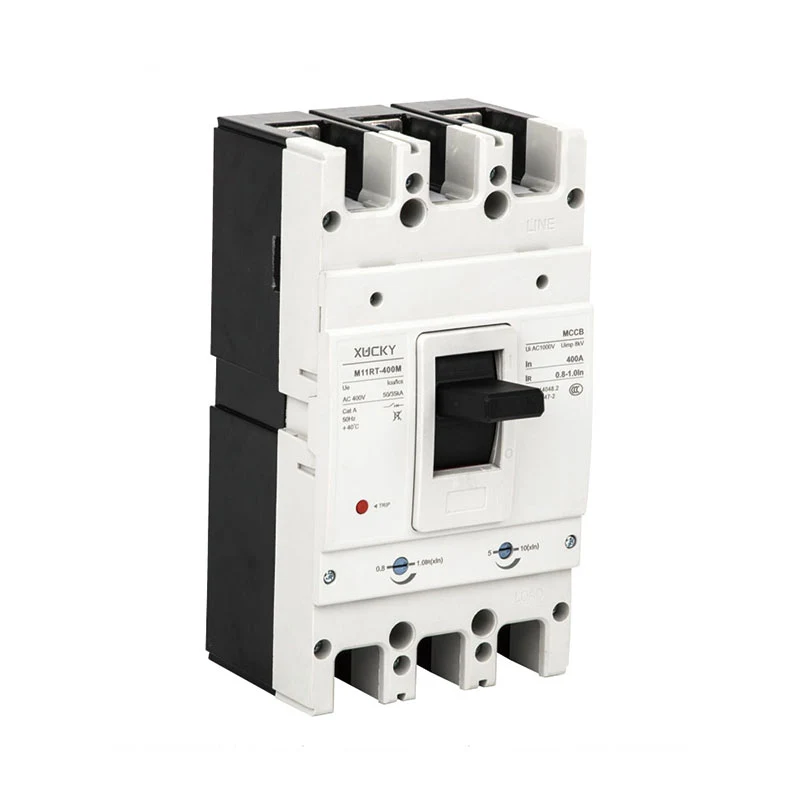

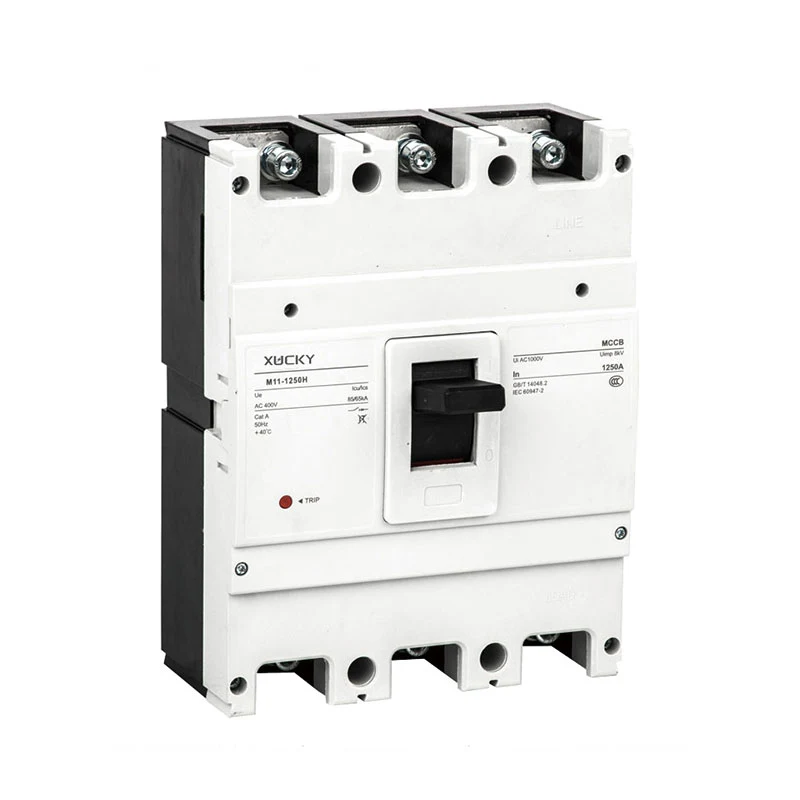

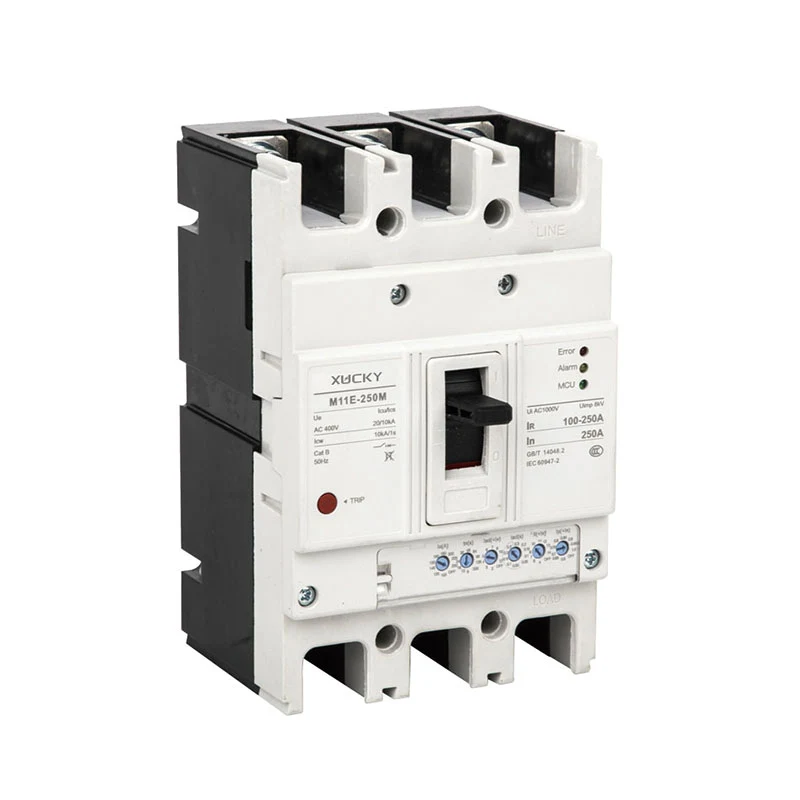

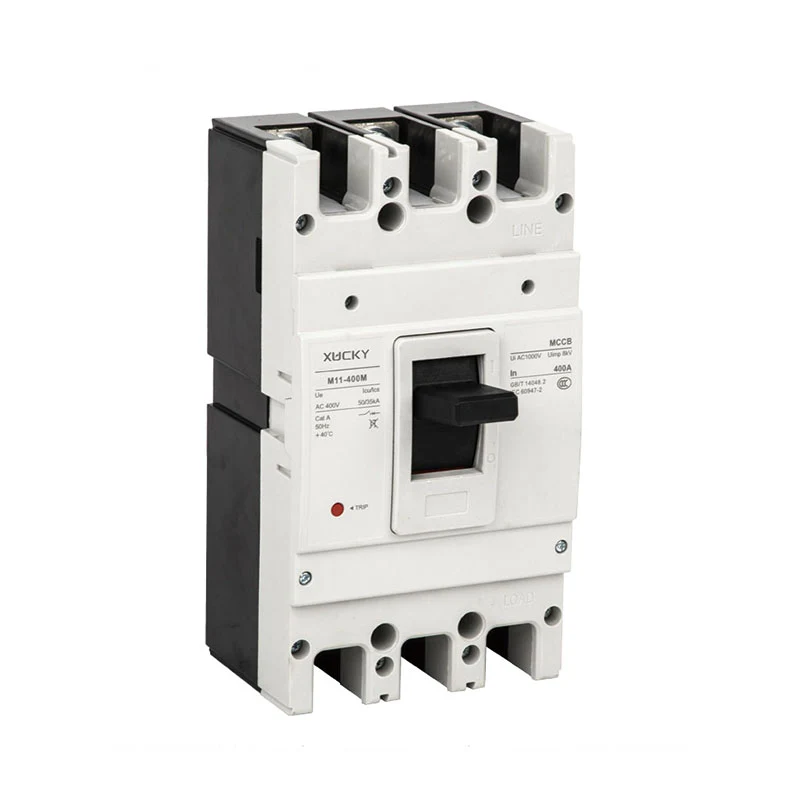

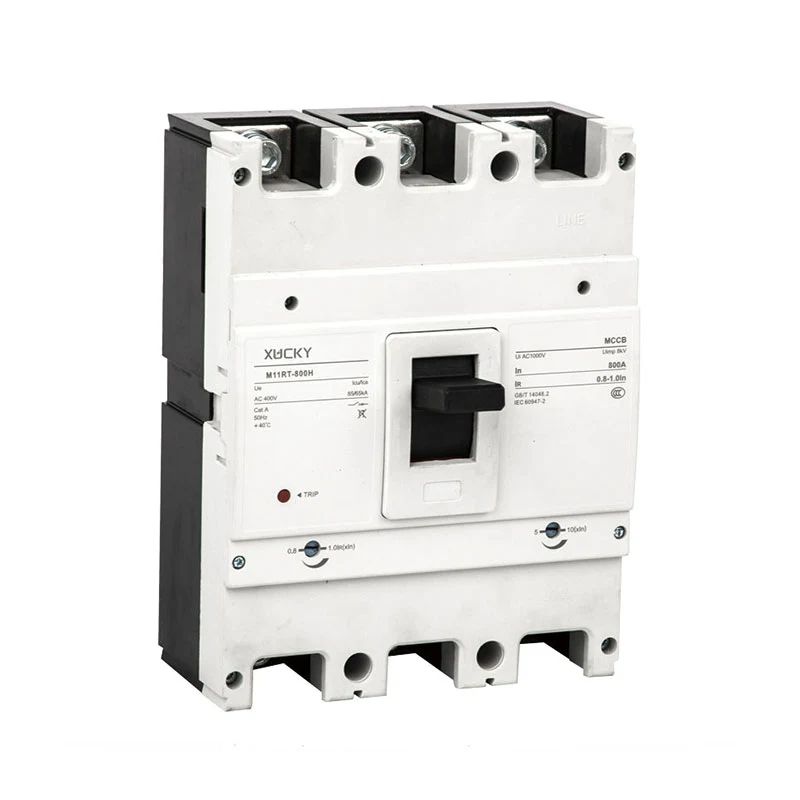

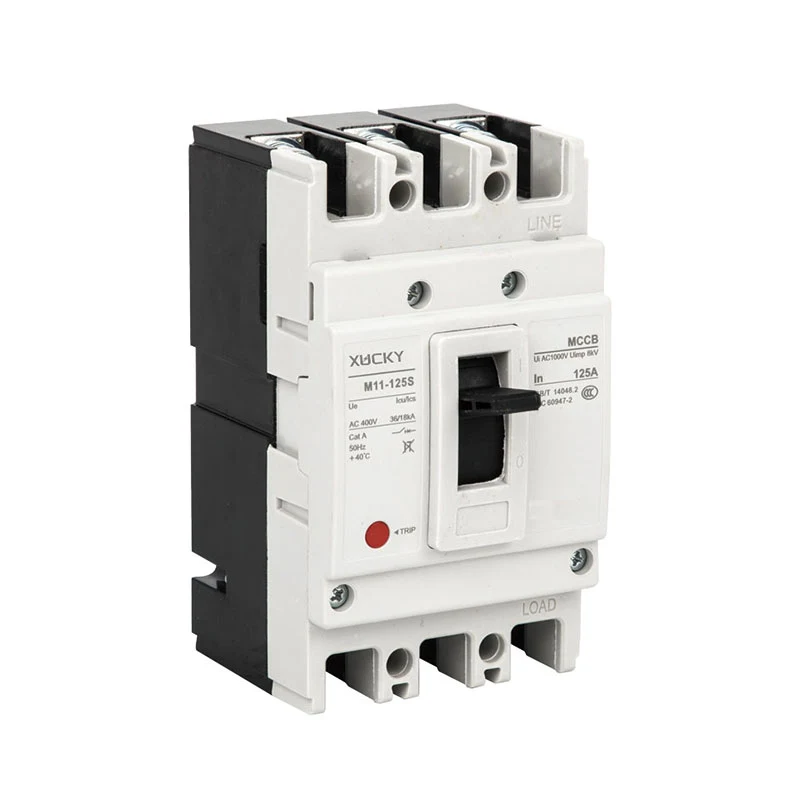

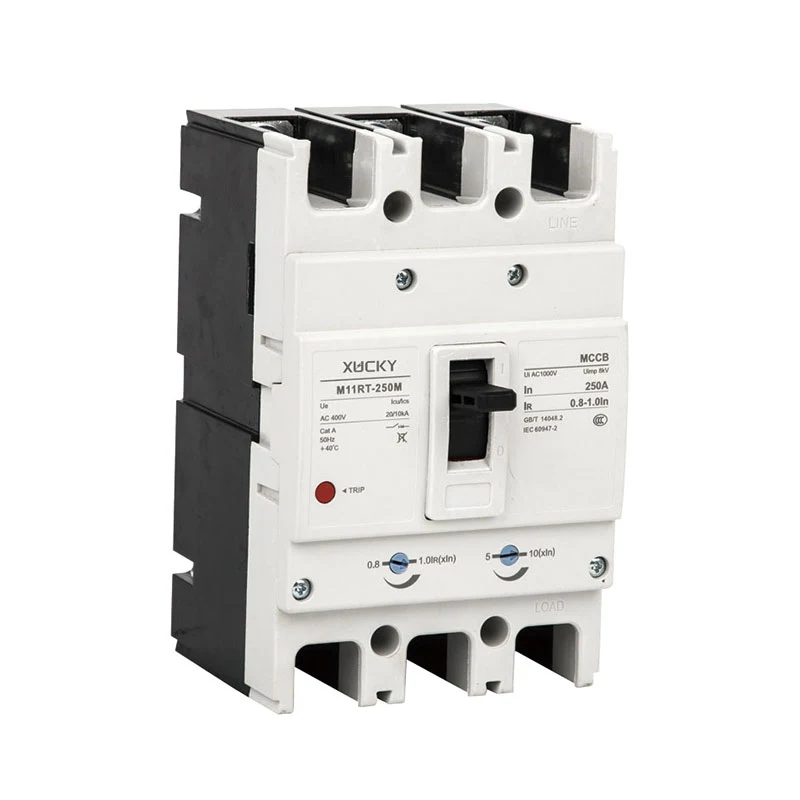

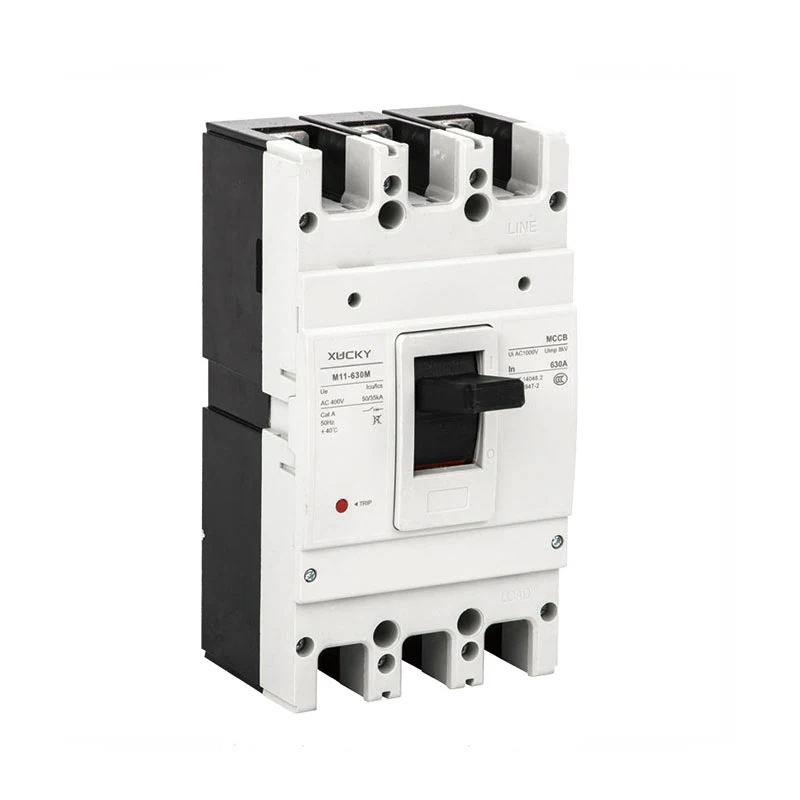

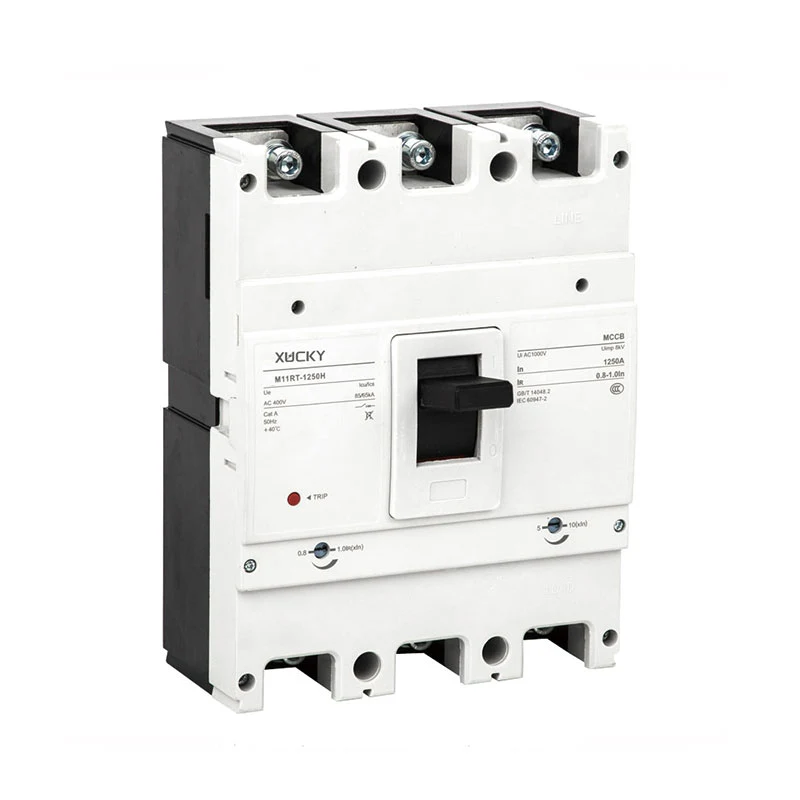

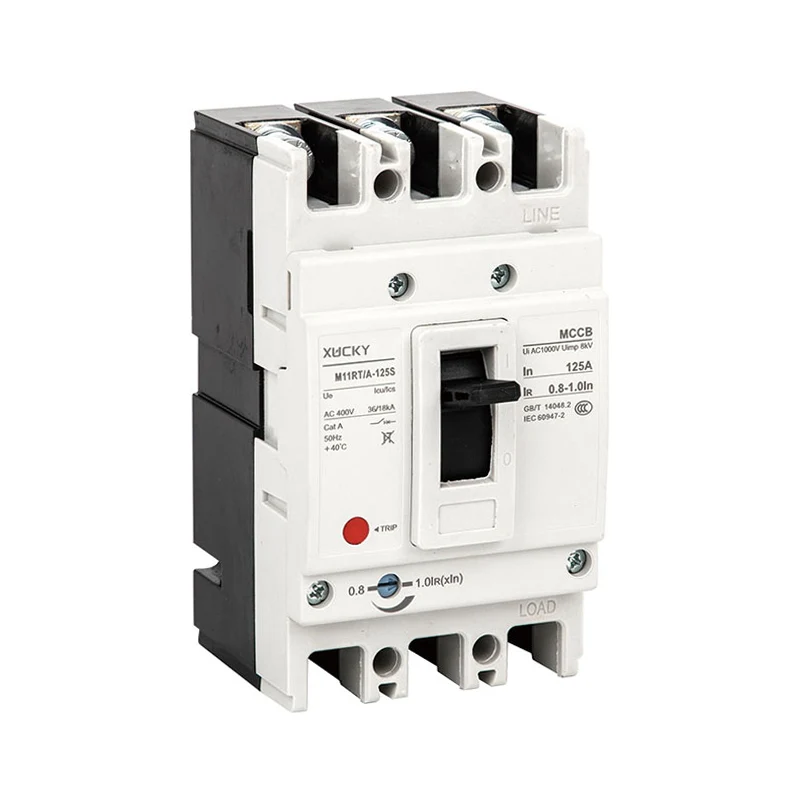

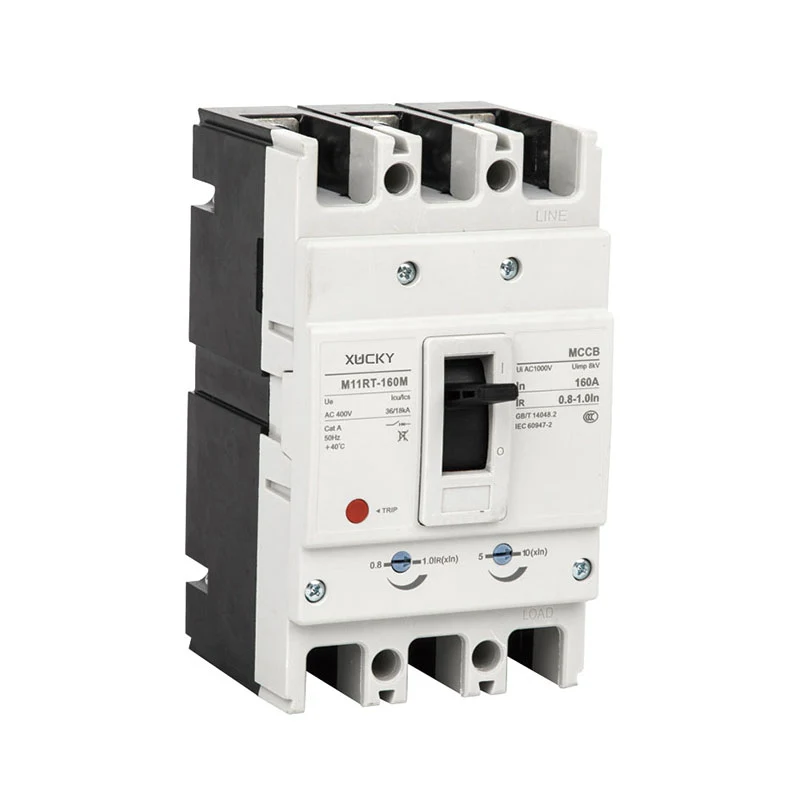

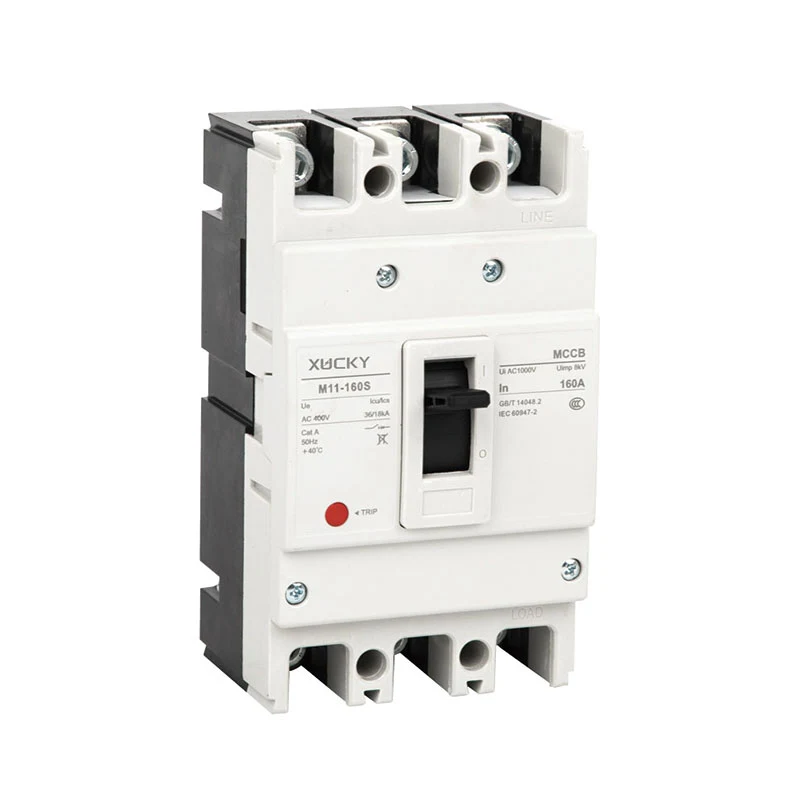

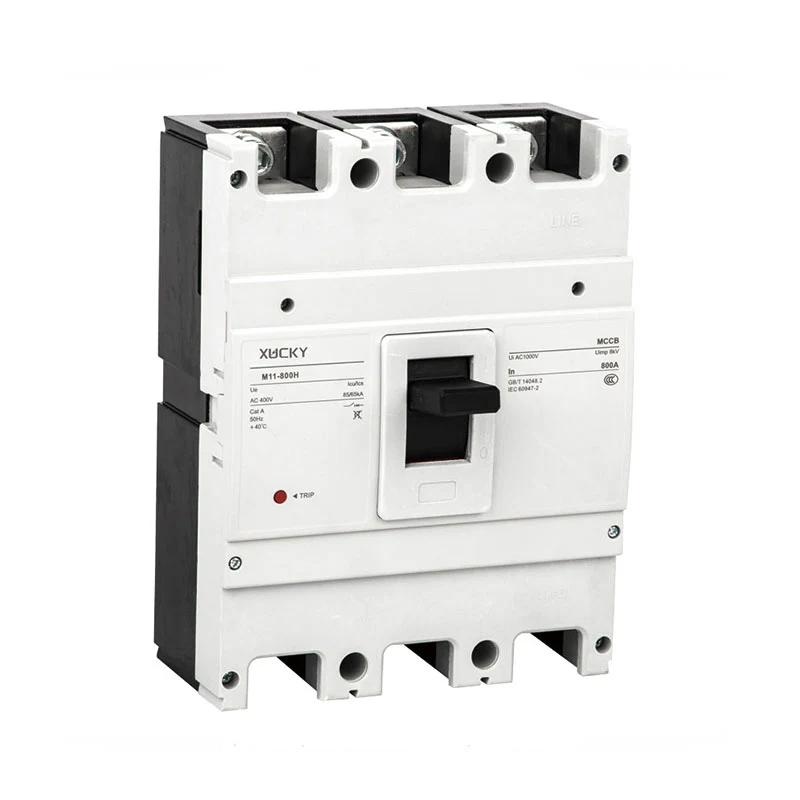

M11 elektron to'xtatuvchisi

Xitoyning XUCKY Electric moslashtirilgan M11 elektron to'xtatuvchisi - bu kompaniya tomonidan o'rganilgan va ishlab chiqilgan, shu kabi xalqaro mahsulotlarning afzalliklari va ichki va xalqaro bozorlarning talablari bilan birgalikda yangilangan yangilangan elektron to'xtatuvchilardir.

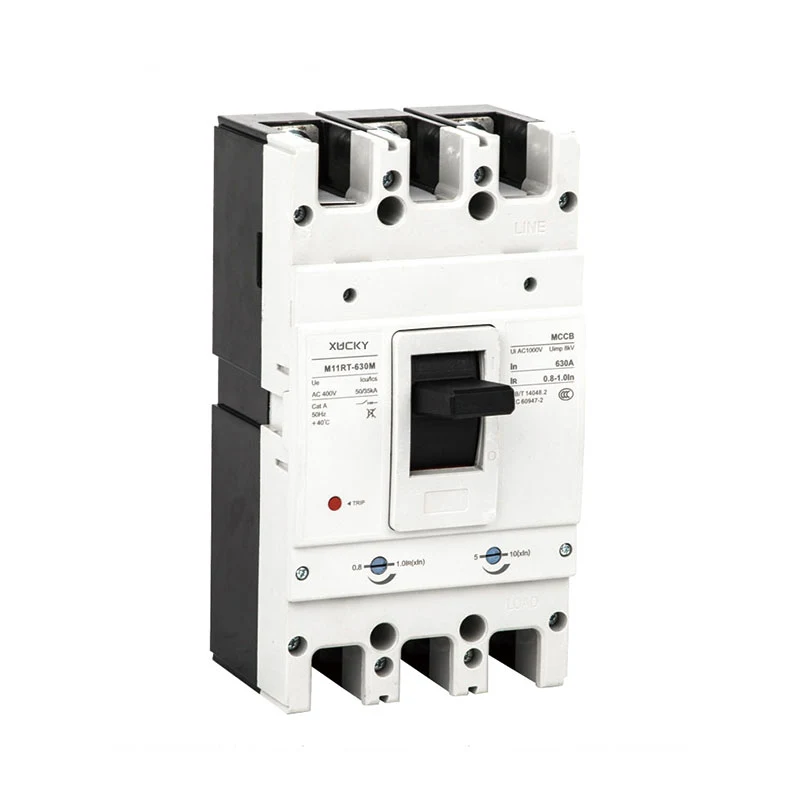

M11, M11LY, M11RT, M11E va M11EL seriyali o'chirgichlar kompaniya tomonidan o'rganilgan va ishlab chiqilgan yangi yangilangan o'chirgichlar bo'lib, shu kabi xalqaro mahsulotlarning afzalliklari va ichki va xalqaro bozorlar talabi bilan birlashtirilgan.

Izolyatsiya kuchlanishi 1000V gacha bo'lgan o'chirgich AC50Hz, nominal ish kuchlanishi 690V va nominal ish oqimi 10A-1250A dan elektr energiyasini taqsimlash, kontaktlarning zanglashiga olib keladigan elektr zanjirlarini va elektr jihozlarini ortiqcha yuklanishdan, qisqa tutashuvdan himoya qilish uchun ishlatiladi. kuchlanish va boshqalar, shuningdek, motorni kamdan-kam ishga tushirish uchun ishlatilishi mumkin va uni ortiqcha yuk, qisqa tutashuv yoki kuchlanishdan himoya qiladi.

U kichik o'lchamli, yuqori sinishi, qisqa chaqnash va boshqalar bilan ajralib turadi, foydalanuvchilar uchun ideal mahsulotdir. U vertikal yoki gorizontal ravishda o'rnatilishi mumkin.

M11DC seriyali to'g'ridan-to'g'ri o'chirgich (keyingi o'rinlarda elektron to'xtatuvchisi) nominal kuchlanish DC 1000V va nominal oqim 10 ~ 800A gacha bo'lgan shahar tizimlari uchun javob beradi, elektr energiyasini taqsimlash, kontaktlarning zanglashiga olib kelishi va elektr jihozlarini himoya qilish uchun ishlatiladi. ortiqcha yuk, qisqa tutashuv va boshqalar.

Mahsulotlar yuqoridan va pastdan simlar bilan oziqlanishi mumkin va u polaritsizdir.

U IEC 60947-2, GB14048.2 va boshqalar standartlariga javob beradi.

Mahsulot xususiyatlari

Xususiyat 1: oqim cheklash quvvati

Oqim cheklash deganda pastadirdagi qisqa tutashuv tokining kuchayish chegarasi tushuniladi va M11 bilan himoyalangan halqada qisqa tutashuv tokining eng yuqori qiymati va kontaktlarning zanglashiga olib keladigan I2t energiyasi istiqbolli qiymatdan ancha kichik bo‘ladi.

U shaklidagi qattiq aloqa

Noyob U shaklidagi qo'zg'almas kontaktni oldindan sindirish texnologiyasiga erishish mumkin:

Oldindan uzilish texnologiyasi deb ataladigan narsa qisqa tutashuv oqimi kontakt tizimi orqali oqib o'tganda, U shaklidagi sobit kontakt va harakatlanuvchi kontakt tomonidan ishlab chiqarilgan elektr quvvati o'zaro istisno hisoblanadi. Qisqa tutashuv oqimi qanchalik katta bo'lsa, elektromotor kuchning itarilishi shunchalik katta bo'ladi va u bir vaqtning o'zida qisqa tutashuv oqimi bilan birga hosil bo'ladi. Chiqish harakati sodir bo'lishidan oldin, elektrodinamik itarilish kuchi qisqa tutashuv oqimining kuchayishini bostirish maqsadiga erishish uchun ular orasidagi ekvivalent qarshilikni oshirish uchun yoyni oshirish orqali sobit va harakatlanuvchi kontaktni ajratishni amalga oshirishi mumkin.

2-xususiyat: modulli aksessuarlar

◆ Aksessuar: Bir xil ramkaning o'chirgichlari uchun ular uzilish quvvati va nominal tokidan qat'i nazar, bir xil o'lchamlarga ega; Aksessuar: foydalanuvchilar erkin foydalanishlari mumkin

◆ choose and expand functions of circuit breakers according to their needs

◆ Modulli aksessuarlar issiq liniyani ishlatish va o'rnatish uchun qulay bo'lgan izolyatsiya funktsiyasiga ega.

Xususiyat 3: miniatyuralashtirilgan ramka

5 ta ramka o'lchami: 125 turi, 160 turi, 250 turi, 630 turi, 800 turi, 1250 turi

M11 seriyasining nominal oqimi 10A ~ 1250A

Xususiyat 4: kontaktni qaytarish moslamasi (patentlangan texnologiya)

Ixtiro tomonidan qabul qilingan texnik sxema:

1-rasmda ko'rsatilganidek, yangi kontakt qurilmasi, asosan, qo'zg'almas kontakt, harakatlanuvchi kontakt, mil 1, mil 2, mil 3 va kamonlardan iborat;

O'chirish to'xtatuvchisi yopiq holatda bo'lganda, mil 2 bahor burchagining o'ng tomonida ishlaydi; O'chirish to'xtatuvchisi katta nosozlik tokiga ega bo'lsa, harakatlanuvchi kontakt oqimning o'zi tomonidan ishlab chiqarilgan elektr itarilishiga duchor bo'ladi va mil 2 harakatlanuvchi kontakt bilan bahor burchagining yuqori qismiga aylanganda mil 1 markazi bilan aylanadi. , u tez yuqoriga burish uchun harakatlanuvchi kontaktni yaratadi va bahorning reaktsiyasi bo'yicha kontaktlarning zanglashiga olib keladi, kontakt tuzilishini optimallashtirish orqali mahsulotning uzilish qobiliyatini oshirdi.

Xususiyat 5: aql

Tarmoq aloqasi yanada qulayroq. Modbus aloqa tizimiga maxsus ulanish orqali kiradi. Aloqa funktsiyasi bilan M11E / M11EL eshikni ko'rsatish, o'qish, sozlash va boshqarish uchun monitoring aksessuarlarini tanlashi mumkin.

Xususiyat: modullashtirilgan yoyni o'chirish tizimi

Xususiyat 7: birlashtirish

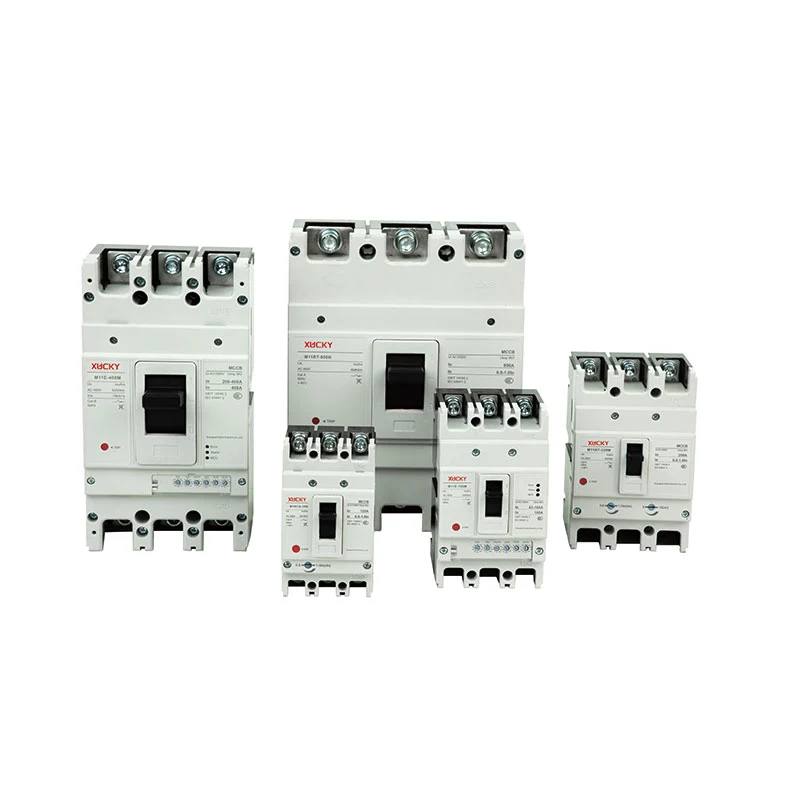

M11, M11LY, M11DC, M11RT, M11E va M11ELning oltita seriyasi bir xil ramka o'lchami ostida bir xil o'lchamlarga, o'rnatish o'lchamlariga va tashqi ko'rinish uslubiga ega, bu butunlay birlashtirilgan dizayndir.

Atrof-muhit va o'rnatish shartlari

◆ 2000 m gacha balandlik;

◆ Atrof muhit harorati -5 ℃ dan +40 ℃ gacha bo'lishi kerak (dengiz mahsulotlari uchun + 45 ℃);

◆ Nam havo taʼsiriga bardosh bera oladi;

◆ Bu qoliplarning ta'siriga bardosh bera oladi;

◆ Yadroviy nurlanish taʼsiriga bardosh bera oladi;

◆ Maksimal moyillik 22,5℃.

◆ Kema normal tebranishga duchor bo'lganda ham u ishonchli ishlashi mumkin;

◆ Agar mahsulot zilzilaga (4g) duchor bo'lsa, t hali ham ishonchli ishlashi mumkin.

◆ Atrofdagi muhit portlash xavfidan xoli bo'lgan va metallni emiradigan yoki izolyatsiyani buzadigan gaz yoki o'tkazuvchan changdan uzoqda bo'lgan joylar;

◆Yomgʻir yoki qordan uzoqroq tuting.

O'chirish to'xtatuvchisining komponentlari

Model tanlash bo'yicha qo'llanma

● O'chirish to'xtatuvchisi past kuchlanishni bo'shatish, shuntni bo'shatish, yordamchi kontaktlar, signal kontaktlari, elektr ish mexanizmi, aylanuvchi ishlaydigan tutqich va boshqa aksessuarlar bilan jihozlangan bo'lishi mumkin.

● O'chirish to'xtatuvchisi haddan tashqari yuk uzoq kechikish, qisqa tutashuv qisqa tutashuvi va qisqa tutashuvni lahzali himoya qilishning himoya funktsiyalariga ega, foydalanuvchi kerakli himoya xususiyatlarini o'rnatishi mumkin (foydalanuvchi faqat himoya funktsiyasi parametrlarini sozlash uchun DIP kalitini ishlatishi kerak).

● O'chirish to'xtatuvchisi tuproqli nosozlik va termal analog himoya funktsiyalariga ega, ogohlantirishdan oldingi ko'rsatkich haddan tashqari oqim ko'rsatkichi, yuk oqimi ko'rsatkichi, raqamli oqim tahlili texnologiyasi va u yuqori darajadagi himoyaga erishishi mumkin.

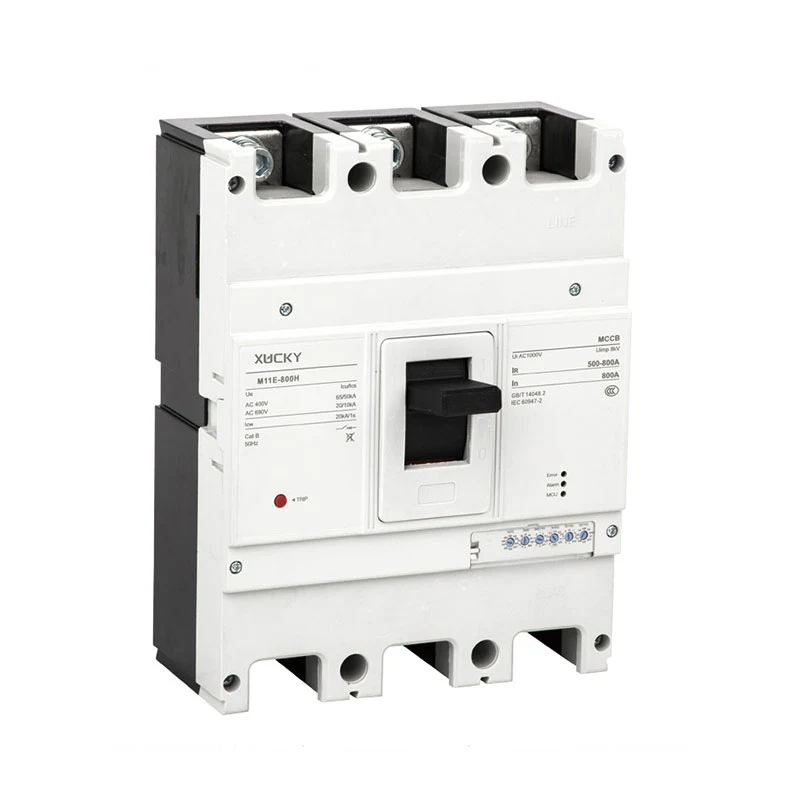

M11E Elektron turdagi MCCB texnik ma'lumotlar varag'i
Kadr oqimi (A)		160	250	400	630	1250
Model		M11E-160H	M11E-250H	M11E-400H	M11E-630H	M11E-1250H
Qutb raqami		3, 4	3, 4	3, 4	3, 4	3, 4
Nominal oqim (A)		16-32, 40-125,80-160	16-32,40-125,80-160,100-250	200-400	200-400,300-630	400-800,800-1250
Nominal kuchlanish (V)		AC400V
Nominal izolyatsiya kuchlanishi (V)		AC1000V
Qisqa tutashuvni uzish qobiliyati(KA)Icu/Ics	AC400V	35/25	35/25	50/35	50/35	65/50
Operatsion tsikl raqami	Elektr hayoti	1500	1000	1000	1000	1000
	Mexanik hayot	7000	7000	4000	4000	4000
Kontur xira (mm) a-b-c-ca
	3P	90-155-88-115	105-165-88-115	140-257-103-155	140-257-103-155	210-257-103-155
	4P	90-155-88-115	140-165-88-115	185-257-103-155	185-257-103-155	280-257-103-155
Og'irligi (kg)	3P	1.8	2.1	5.5	5.7	5.7
	4P	2.3	2.6	7	7.5	7.5
Elektr ishlaydigan qurilma (MD)		●
Tashqi haydash ish dastagi		●
Avtomatik chiqarish		Elektron turi

Panel va funksiya tavsifi

Aqlli chiqarish paneli

Navbatdagi kabi panelni sozlash tugmasi

● IR(A) Isd(x IR) Ii(x IR)

● IR: Haddan tashqari yuk uzoq kechikish o'chirishni sozlash oqimi; Isd: Qisqa tutashuvdagi qisqa tutashuvni o'chirishni sozlash oqimi;

● Ii: qisqa tutashuvli lahzali o'chirishni sozlash oqimi;

Qolgan parametrlar zavod sozlamalari bo'yicha o'rnatiladi yoki masofaviy aloqa orqali quyidagicha o'rnatiladi

● tR: Haddan tashqari yuk uzoq kechikish sozlamalari vaqti, zavod standarti: 60s;

● tsd: Qisqa tutashuv qisqa kechikishini sozlash vaqti, zavod standarti: 0,1s;

● Ip: Haddan tashqari yuk oldindan signalni sozlash oqimi, zavod standarti: 0,85 * IR;

Intellektual aloqa porti (COM)

Qoldiq oqimdan himoyalangan panel

Kalıplanmış quti o'chirgich nima?

Kalıplanmış o'chirish to'xtatuvchilari (MCCB) elektr tizimlarining zarur komponenti bo'lib, ortiqcha yuk va qisqa tutashuvdan himoya qilishni ta'minlaydi. Ko'pgina hollarda, MCCBlar ob'ektning asosiy quvvat taqsimlash platasiga o'rnatiladi, bu esa kerak bo'lganda tizimni osongina o'chirish imkonini beradi.

MCCB va ICCB to'xtatuvchisi o'rtasidagi farq nima?

ICCB'lar qoliplangan elektron to'xtatuvchilarga o'xshaydi, ammo MCCB'lardan farqli o'laroq, izolyatsiyalangan korpus to'xtatuvchilari ko'pincha elektr tokini kuzatish uchun elektron kontaktlarning zanglashiga olib boradi va odatda zaryadlovchi tutqichini manipulyatsiya qilish orqali zaryadlangan saqlanadigan energiya mexanizmidan foydalanadi.

MCCB va RCCB o'rtasidagi farq nima?

MCCB termal magnit mexanizmda ishlaydi, ya'ni u haddan tashqari yuk va qisqa tutashuv nosozliklaridan himoya qilish uchun qurilgan. RCCB faqat qoldiq oqimlardan yoki tuproqning qochqin oqimidan himoya qiladi va odatda elektr tokining zarbalari va tuproqdagi yoriqlar oqimidan kelib chiqadigan boshqa xavflarni oldini olish uchun ishlatiladi.

MCCB nima uchun ishlatiladi?

Kalıplanmış o'chirish to'xtatuvchisi (MCCB) elektr zanjirini ortiqcha yuk yoki qisqa tutashuvga olib kelishi mumkin bo'lgan haddan tashqari oqimdan himoya qilish uchun ishlatiladigan elektr himoya qurilmasining bir turi.
