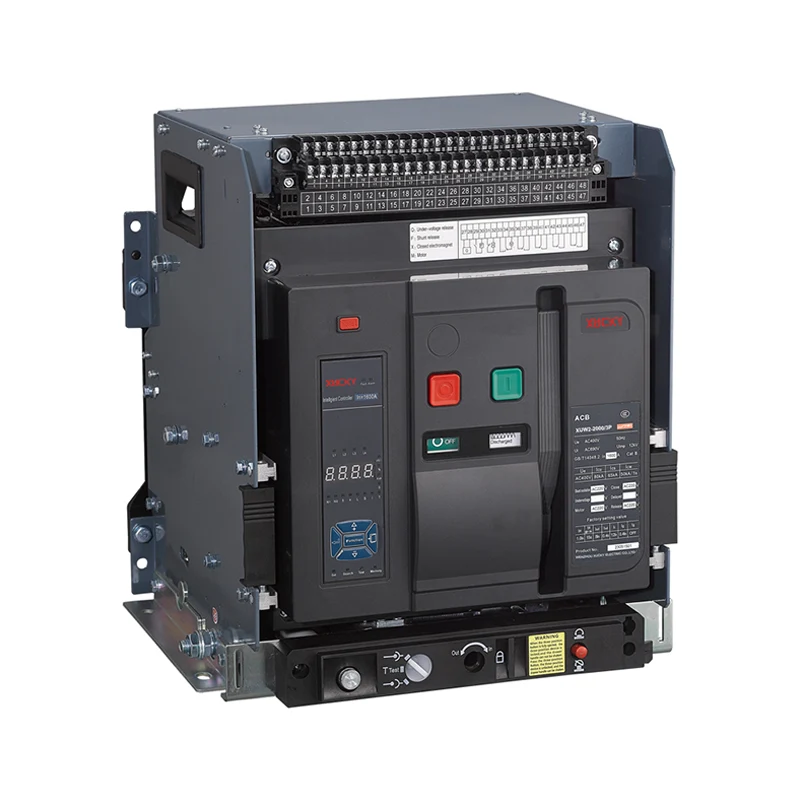

XUW1 havo o'chirgichi

XUCKY Electric - XUW1 havo o'chirgichiga ixtisoslashgan Xitoyning etakchi ishlab chiqaruvchisi va eksportchisi. Bizda butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlar mavjud. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.

So'rov yuborish

Mahsulot tavsifi

Qo'llash doirasi

XUCKY Electric brendining XUW1 havo o'chirgichi, ACB (keyingi o'rinlarda o'chirish to'xtatuvchisi) AC 50Hz, nominal kuchlanish 660V (690V) va undan past bo'lgan, quvvatni taqsimlash va chiziqni himoya qilish uchun ishlatiladigan nominal oqim 630A ~ 6300A bo'lgan tarqatish tarmog'i uchun javob beradi. va quvvat uskunalari haddan tashqari yuklanish, past kuchlanish, qisqa tutashuv, bir fazali topraklama va boshqa nosozliklar. Havo o'chirish to'xtatuvchisi aqlli himoya funktsiyasiga ega, selektiv himoya aniq, elektr ta'minoti ishonchliligini oshirishi va keraksiz elektr uzilishlarining oldini olishi mumkin. Shu bilan birga, boshqaruv markazi va avtomatlashtirish tizimining talablariga javob beradigan "To'rt masofadan boshqarish pulti" ni amalga oshirish uchun ochiq aloqa interfeysiga ega. O'chirish to'xtatuvchisi 2000 metrda 8000V impulsga chidamli kuchlanishga ega (turli balandliklarda qayta ko'rib chiqilgan, 12000V dan oshmasligi kerak). Acb havo o'chirgichi aqlli boshqaruvchi va sensor bilan jihozlanmagan va ularni izolyator sifatida ishlatish mumkin.

XUCKY - professional havo o'chirgich ishlab chiqaruvchilari acb havo o'chirgichi GB14048.2 "Past kuchlanishli o'chirish moslamalari va nazorat qilish moslamalari Past kuchlanishli elektron to'xtatuvchilari" va IEC60947-2 "Past kuchlanishli o'chirish moslamalari va nazorat qilish moslamalari elektron to'xtatuvchilari" va boshqa standartlarga javob beradi.

● Tasniflash

O'rnatish usuliga ko'ra: sobit turdagi, tortma turi.

Qutblarga ko'ra: uchta qutb, to'rtta qutb. Ishlash rejimiga ko'ra: elektr bilan ishlash, qo'lda ishlash (kapital ta'mirlash, texnik xizmat ko'rsatish).

● Chiqarish turi

Intellektual boshqaruvchi, past kuchlanishli vaqtinchalik (yoki kechikish) bo'shatish, shuntni chiqarish.

● Intelligent kontroller ishlashi

a. Havo o'chirgichining aqlli boshqaruvchisi quyidagilarga bo'linadi: bse5 (H turi: aloqa), bse4 (M turi: umumiy aqlli turi), bse3 (L turi: iqtisodiy turdagi);

b. Haddan tashqari yuk bilan uzoq kechikish teskari vaqt chegarasi, qisqa kechikish teskari vaqt chegarasi, aniq vaqt chegarasi, oniy funktsiya. Foydalanuvchilar o'zlarining kerakli himoya xususiyatlarini o'rnatishlari mumkin;

c. Bir fazali topraklamadan himoya qilish funktsiyasi;

d. Displey funktsiyasi: joriy displeyni o'rnatish, ish oqimini ko'rsatish, har bir faza kuchlanishining asosiy displeyi (buyurtma berishda kuchlanish ko'rsatkichini oldinga qo'yish kerak);

e. Signal funktsiyasi: ortiqcha yuk signali;

f. O'z-o'zini tekshirish funktsiyasi: haddan tashqari issiqlik o'z-o'zini tekshirish, mikrokompyuterning o'z-o'zini tashxisi;

g. Sinov funktsiyasi: Tekshirgichning ishlash xususiyatlarini sinab ko'ring.

Oddiy ish sharoitlari va o'rnatish shartlari

● Atrofdagi havo harorati

Yuqori chegara qiymati +40 ° C dan oshmaydi, pastki chegara qiymati -5 ° C dan kam emas va 24 soat ichida o'rtacha qiymat + 35 ° C dan oshmaydi. Eslatma: Ish sharoiti pastki chegara qiymati -10 ° C yoki -25 ° C, foydalanuvchi kompaniya bilan e'lon qilishi kerak; Yuqori chegara +40 ° C dan oshadi yoki pastki chegara -10 ° C yoki -25 ° C dan past ish sharoitlari, foydalanuvchilar kompaniya bilan maslahatlashishlari kerak.

● O'rnatish joyining balandligi 2000 m dan oshmaydi.

● Havo o'chirgichining atmosfera sharoitlari

Atmosferaning nisbiy namligi atrof-muhit havosi + 40 ° C bo'lganda 50% dan oshmaydi. Past haroratlarda nisbatan yuqori nisbiy namlik bo'lishi mumkin. Eng yomg'irli oyning o'rtacha oylik maksimal nisbiy namligi 90% ni tashkil qiladi. O'rtacha minimal harorat +25 ° C va harorat o'zgarishi tufayli mahsulot yuzasida paydo bo'ladigan kondensatsiyani hisobga oling. Kerakli talablardan oshib chiqing va kompaniya bilan maslahatlashing.

● Himoya darajasi: IP30

● Ifloslanish darajasi: III

● Kategoriyadan foydalaning: B sinf yoki A sinf

● O'rnatish toifasi: nominal ish kuchlanishi 660V (690V) yoki undan kam bo'lgan acb havo o'chirgichi va past kuchlanishli bo'shatish. IV toifadagi o'rnatish uchun quvvat transformatorining birlamchi lasan ishlatiladi. Yordamchi sxema va boshqaruv sxemasini o'rnatish toifasi III.

● O'rnatish shartlari: O'chirish to'xtatuvchisi ushbu qo'llanmaning talablariga muvofiq o'rnatilishi kerak. O'chirgichning vertikal moyilligi 5 ° dan oshmasligi kerak (shaxta o'chirgichning moyilligi 15 ° dan oshmasligi kerak). Tuzilishi haqida qisqacha ma'lumot

● O'chirish to'xtatuvchining ijobiy ko'rsatkichi

Texnik ma'lumotlar va ishlash

● O'chirgichning nominal oqimi

Kadr nominal oqimi Inm (A) Nominal oqim In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Nominal qisqa tutashuvni uzish qobiliyati va qisqa vaqtga chidamli oqim, o'chirgichning yoy masofasi nolga teng (ya'ni, elektron to'xtatuvchidan tashqarida kamon yo'q).

Kadr nominal oqimi Inm (A) 2000 3200 4000 6300

Nominal chegara qisqa tutashuvni uzish quvvati Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Nominal chegara qisqa tutashuv quvvati n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Nominal ish qisqa tutashuvni uzish qobiliyati Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Nominal qisqa muddatli qarshilik oqimi

Icw(kA)1s, kechikish 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Eslatma: Jadvaldagi yuqori va pastki chiziqlarning uzilish qobiliyati bir xil

● Aqlli haddan tashqari oqim boshqaruvchisining himoya xususiyatlari va funktsiyalari

Haddan tashqari oqim regulyatorining himoya xususiyatlari

1. Sozlama qiymati Ir (I/In) va boshqaruvchining xatosi

Uzoq kechikish qisqa kechikish Instantanous Ground Fault

Ir1 Ir2 xatosi Ir3 xatosi Ir4 xatosi

(0,4-1)da (0,4-15) ±10% da ~50kA (Inm=2000A)

In~75kA (Inm=3200~4000A)

In~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8) In

Maks 1200A, Min 160A Inm=6300A

(0,2-1,0)±10% da

Eslatma: Bir vaqtning o'zida uch bosqichli himoya mavjud bo'lganda (kerakli), sozlash qiymatlarini kesib bo'lmaydi.

2. Uzoq muddatli haddan tashqari oqimdan himoyalanishning teskari ish vaqti I²TL=(1,5lr1)²tL va (1,05~2,0)lr1 ish vaqti 4-jadvalda ko'rsatilgan va vaqt xatosi ±15% ni tashkil qiladi.

Eslatma: tL-Uzoq kechikish 1,5lrs sozlash vaqti, TL-Uzoq kechikish ish vaqti.

Eslatma: Bir vaqtning o'zida uch bosqichli himoya mavjud bo'lganda (kerakli), sozlash qiymatlarini kesib bo'lmaydi.

1,05Ir1 1,3Ir1 1,5Ir1 sozlash vaqti (lar) 15 30 60 120 240 480

＞2 soat ishlamaslik ＜1 soat ishlash 2,0Ir1 ishlash vaqti (lar) 8,4 16,9 33,7 67,5 135 270

3. Qisqa kechikish haddan tashqari oqimdan himoya qilish xususiyatlari

Qisqa muddatli kechikish haddan tashqari oqim muhofazasi - bu aniq vaqt chegarasi. Agar past karrali teskari vaqt bo'lishi talab qilinsa, xarakteristikasi: I²Ts=(8Ir1)²ts, ts - umumiy kechikish loyihalash vaqti;

Haddan tashqari yuk oqimi > 8Ir bo'lsa, u avtomatik ravishda ma'lum vaqt xarakteristikasiga aylanadi. Uning aniq vaqt chegarasi xarakteristikasi 5-jadvalda ko'rsatilgan. Vaqt chegarasi xatosi ± 15 ° C.

Kechikish vaqti s Qaytish vaqti s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

O'chirish to'xtatuvchisining ulanish sxemasi

1. L, M tipidagi aqlli boshqaruvchining ulanish sxemasi (standart turdagi) (1-rasmga qarang)

SB1 - Shunt tugmasi (foydalanuvchi tomonidan taqdim etiladi)

SB2 - Past kuchlanish tugmasi (foydalanuvchi tomonidan taqdim etiladi)

F - Shuntni chiqarish

O - Odatda ochiq kontakt (3A/AC380V)

C - Odatda yopiq kontakt (3A/AC380V)

Q - past kuchlanishni lahzali chiqarish yoki past kuchlanishni kechiktirish

M - energiyani saqlash dvigateli

SB3 - Yopish tugmasi (foydalanuvchi tomonidan taqdim etiladi)

X - Yopuvchi elektromagnit

DF - O'chirish to'xtatuvchisi yordamchi kontakti

1# Ish quvvati kirish uchi (musbat kirish uchun shahar moduli)

2# Ish quvvati kirish uchi (salbiy kirish uchun shahar moduli)

25 #, 26 # tashqi markaziy qutb yoki tuproq oqimi transformatorining kirishi

19#, 20#, 21#, 22#, 23#, 24# - kontaktlarni qo'shish uchun II va III ramkalar.

3# nosozlik, odatda yopiq kontakt chiqishi

4# nosozlik, kontakt chiqishi umumiy uchi

5# Nosozlik, odatda ochiq kontakt chiqishi

* Aqlli chiqarish uchun quvvat manbai shahar quvvat manbai bo'lsa, quvvat manbai moduli qo'shilishi kerak. (1# va 2# terminallari AC quvvat manbaiga kirishi taqiqlangan).

2. M, H aqlli boshqaruvchining ulanish sxemasi + qo'shimcha funktsiya (ko'p funktsiyali) (2-rasmga qarang)

SB1 - Shunt tugmasi (foydalanuvchi tomonidan taqdim etiladi)

SB2 - Past kuchlanish tugmasi (foydalanuvchi tomonidan taqdim etiladi)

F-Shunt chiqarish

O-Odatda ochiq kontakt (3A/AC380V)

C- Odatda yopiq kontakt (3A/AC380V)

Q - past kuchlanishni lahzali chiqarish yoki past kuchlanishni kechiktirish

M - energiyani saqlash dvigateli

SB3 - Yopish tugmasi (foydalanuvchi tomonidan taqdim etiladi)

X - Yopuvchi elektromagnit

DF - O'chirish to'xtatuvchisi yordamchi kontakti

1#, 2# Chiqish quvvati kirishi
