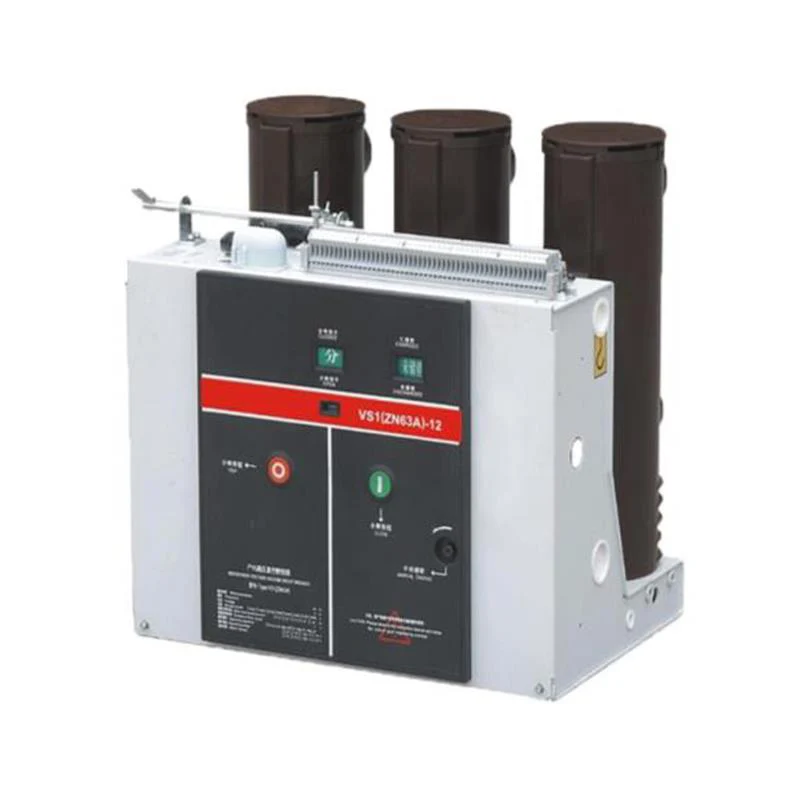

ZN63A-12 yopiq yuqori kuchlanishli vakuumli o'chirgich - bu sanoat va tog'-kon sanoati korxonalari, elektr stantsiyalari va podstansiyalarda elektr inshootlarini nazorat qilish va himoya qilish uchun ishlatilishi mumkin bo'lgan uch fazali 50 Gts va nominal kuchlanish 12 kV bo'lgan ichki jihozlar. tez-tez operatsiya joylari.
Voltajli vakuumli elektron to'xtatuvchini tez-tez ishlatish mumkin va bir necha marta sindirish va qayta yopish qobiliyatiga ega. Mahsulot old-orqa yig'ish strukturasi sifatida ishlab chiqilgan bo'lib, u nafaqat qattiq o'rnatish moslamasi sifatida ishlatilishi mumkin, balki shassi bilan jihozlash orqali qo'l aravasi sifatida ham ishlatilishi mumkin va ishonchli blokirovkalash funktsiyasiga ega.
ZN63A 12KV elektron to'xtatuvchisi standartlarga javob beradi: GB/T1984 va JB/T3855.
TAIXI Electric tomonidan ishlab chiqarilgan ZN63A-12 yopiq yuqori kuchlanishli vakuumli o'chirgich beshinchi avlod VS1 yopiq yuqori kuchlanishli vakuumli elektron to'xtatuvchidir. U ishonchli blokirovka funktsiyasiga ega va tez-tez ishlashi mumkin. U bir necha marta sindirish va qayta yopish qobiliyatiga ega. Ichki yuqori kuchlanishli vakuumli o'chirgich ishlaydigan mexanizm va kamon o'chirish kamerasidan iborat bo'lib, u qattiq o'rnatish moslamasi sifatida yoki shassi aravasi bilan jihozlangan alohida qo'l aravasi sifatida ishlatilishi mumkin.
1. Atrof havo harorati: -15 ~ + 40 ℃
2. Balandlik: ≤2000m
3. Namlik: Kunlik o'rtacha qiymat ≤95%，Oylik o'rtacha qiymat ≤90%;
4. Suv bug'ining bosimi: Kunlik o'rtacha qiymat ≤2,2kPa; Oylik o'rtacha qiymat ≤1,8kPa
5. Tashqi zarba va zilzilani e'tiborsiz qoldirish mumkin
6. Chang, tutun, korroziy / yonuvchi gaz, bug 'va tuz bilan ifloslangan joylarda ishlash taqiqlanadi.
1. Asosiy spetsifikatsiya va texnik parametr
|
Yo'q. |
Ism |
Birlik |
Ma'lumotlar |
|
1 |
Aloqa masofasi |
mm |
11±1 |
|
2 |
Sayohat bilan bog'laning |
mm |
3,3±0,6 |
|
3 |
O'rtacha yopilish tezligi (6 mm-yopish) |
Xonim |
0,6±0,2 |
|
4 |
O'rtacha ochilish tezligi (ochilish-6 mm) |
Xonim |
1,1±0,2 |
|
5 |
Ochiq vaqt |
Xonim |
20~50 |
|
6 |
Vaqtni yopish |
Xonim |
35 ~ 100 |
|
7 |
Yopilish vaqtida harakatlanuvchi kontaktni qaytarish vaqti |
Xonim |
≤2；≤3(40kA) |
|
8 |
Uch fazali ochilishni sinxronlashtirmaslik |
Xonim |
≤2 |
|
9 |
Ruxsat etilgan va harakatlanuvchi kontaktlarning aşınma qalinligi |
mm |
3 |
|
10 |
Asosiy zanjir qarshiligi |
mŌ |
≤50 (630A); ≤45 (1250A); ≤35 (1600~2000A); ≤25(≥2500A) |
|
11 |
Yaqin aloqaning ulanish bosimi |
N |
2000±200(20kA); 2400±200(25kA); 3100±200(31,5kA); 4500±250(40kA) |
2. Yig'ish va sozlashdan keyin ichki yuqori kuchlanishli vakuumli o'chirgichning mexanik parametrlari
|
Yo'q. |
Ism |
Birlik |
Ma'lumotlar |
||||
|
1 |
Nominal kuchlanish |
kV |
12 |
||||
|
2 |
Nominal izolyatsiya darajasi |
Nominal chaqmoq impulsiga chidamli kuchlanish (cho'qqi) |
kV |
75 |
|||
|
1 min quvvat chastotasiga chidamli kuchlanish |
kV |
42 |
|||||
|
3 |
Nominal qisqa tutashuvdagi uzilish oqimi |
kA |
20 |
25 |
31.5 |
40 |
|
|
4 |
Nominal oqim |
A |
630, 1250 |
630, 1250, 1600, 2000, 2500, 3150 |
1250, 1600, 2000, 2500, 3150, 4000 |
||
|
5 |
Nominal termobarqarorlik oqimi (to'g'ri) |
kA |
20 |
25 |
31.5 |
40 |
|
|
6 |
Nominal dinamik barqarorlik oqimi (cho'qqi) |
kA |
63 |
80 |
100 |
||
|
7 |
Nominal qisqa tutashuv oqimi (tepalik) |
kA |
50 |
63 |
80 |
100 |
|
|
8 |
Qisqa tutashuvni uzish tokining uzilishining nominal operatsiyalari |
marta |
50 |
||||
|
9 |
Quvvat chastotasi ikkilamchi kontaktlarning zanglashiga chidamliligi (1 min) |
V |
2000 |
||||
|
10 |
Nominal ishlash ketma-ketligi |
|
O-0.3s-CO-180s-CO；O-180s-CO-180s-CO(40kA) |
||||
|
11 |
Nominal termobarqarorlik vaqti |
s |
4 |
||||
|
12 |
Orqaga qarab kondansatör bankining uzilish oqimi |
kV |
630/400, 800/400 (40kA) |
||||
|
13 |
Mexanik hayot |
marta |
20000 |
10000(40kA) |
|||
3. Bobinlarni ochish va yopishning texnik parametrlari
|
Element |
Yopish bobinlari |
Ochilish bobinlari |
Eslatma |
|
Nominal ish kuchlanishi (V) |
AC110/220; DC110/220 |
AC110/220; DC110/220 |
Nominal ish kuchlanishining 30% dan past bo'lgan ochilish lasanining ish kuchlanishiga bog'liq holda ochilish yo'q. |
|
Bobin quvvati (Vt) |
245 |
245 |
|
|
Oddiy ish kuchlanish diapazoni |
85% ~ 110% Nominal kuchlanish |
65% ~ 120% Nominal kuchlanish |
4. Energiyani saqlash dvigatelining texnik parametrlari
Energiyani saqlash mexanizmi doimiy magnitlangan shahar motorini qabul qiladi, ish kuchlanishi AC va shahar quvvat manbaiga imkon beradi
|
Model |
Nominal kuchlanish (V) |
Nominal chiqish quvvati (Vt) |
Oddiy ish kuchlanish diapazoni (V) |
Nominal kuchlanish ostida saqlangan energiya vaqti (s) |
|
ZYJ55-1 |
DC110/220 |
70 |
85% ~ 110% Nominal kuchlanish |
≤15 |
1. Vakuum to'xtatuvchisi
12KV o'chirgich oraliq muhrlangan keramika yoki shisha vakuum to'xtatuvchisi bilan jihozlangan, mis-xromli kontaktli materialdan, chashka shaklidagi magnit maydon bilan aloqa tuzilishidan foydalanadi, uning kontaktli elektr aşınma tezligi kichik, elektr muddati uzoq va chidamli kuchlanish. aloqa darajasi yuqori, barqaror dielektrik quvvati, yoyning tiklanish tezligi tez, tutilish darajasi past va uzilish qobiliyati kuchli.
2. Umumiy tuzilishi
Yopiq yuqori kuchlanishli vakuumli o'chirgichning umumiy tuzilishi ishlaydigan mexanizmni va yoyni o'chirish kamerasining old-orqa tartibini qabul qiladi. Asosiy sxema qismi uch fazali zamin tipidagi struktura uchun. Vakuum to'xtatuvchisi quvurli izolyatsiya trubasiga vertikal ravishda o'rnatiladi. Izolyatsiya bochkasi epoksi qatronidan qilingan va APG jarayoni bilan quyiladi, shuning uchun u ayniqsa, ajralishga chidamli. Ushbu konstruktiv dizayn kamon o'chirish kamerasi yuzasida chang to'planishini sezilarli darajada kamaytiradi, nafaqat vakuum to'xtatuvchining tashqi omillar ta'sirida shikastlanishiga yo'l qo'ymaydi, balki nam issiqlik va namlik muhitida ham kuchlanish ta'siriga yuqori qarshilikni ta'minlaydi. jiddiy ifloslanish.
12KV o'chirgich yopilish holatida bo'lganda asosiy elektron oqim yo'li:
Yuqori chiqish o'rindig'i 28 yoyni o'chirish kamerasidagi 27-gachasi yuqori qavsga vakuumli kamon o'chirish kamerasi ichidagi statik kontaktga, harakatlanuvchi kontakt va uning ulangan o'tkazgich qisqichi orqali mahkamlanadi va pastki qavsga 30 va yumshoq tarzda ulanadi. pastki chiqish joyi 32. Ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchining ishlashi va kontaktlarning zanglashiga olib kelishi izolyatsiya tayog'i 34 va ichki idish-tovoq bahori 33 tomonidan yopiq yuqori kuchlanishli vakuumli elektron to'xtatuvchining biriktiruvchi novda tizimi orqali amalga oshiriladi.
O'chirish to'xtatuvchisi har bir oqim darajasida chang o'tkazmaydigan izolyatsiya silindrli qopqoq bilan jihozlangan. Haqiqiy foydalanishda 1250A va undan past bo'lgan nominal oqimni olib tashlash kerak emas va nominal oqim 1600A yoki undan yuqori bo'lganda uni olib tashlash kerak.
3. Ishlash mexanizmi
Operatsion mexanizmi qo'lda energiyani saqlash va elektr energiyasini saqlash funktsiyasiga ega bo'lgan tekislik bilan tartibga solinadigan kamon energiyani saqlashning operatsion mexanizmi. Ishlash mexanizmi yoyni o'chirish kamerasi oldidagi mexanizm qutisiga joylashtiriladi. 12KV o'chirgichning mexanizm qutisi bir vaqtning o'zida ishlaydigan mexanizmning ramkasi sifatida ishlatiladi. Mexanizm qutisi to'rtta o'rta bo'linma taxtasiga beshta yig'ish joyiga bo'linadi, ular davomida saqlash va energiya saqlash qismlari, uzatish qismi, o'chirish qismi va bufer qismi mos ravishda o'rnatiladi. Old qismi qo'shma, ON-OFF tugmasi, qo'lda energiya saqlash teshigi, bahorni saqlash holati ko'rsatkichi va ON-OFF indikatori bilan jihozlangan. Shu tarzda, yoyni o'chirish kamerasi va mexanizm ikkitasini yanada izchil qilish, keraksiz oraliq uzatish aloqasini kamaytirish, energiya sarfini va shovqinni kamaytirish va 12KV elektron to'xtatuvchining funktsiyasini yanada ishonchli qilish uchun bir butunni tashkil qiladi.
4. 12KV o'chirgich uzoq xizmat muddati, oddiy parvarishlash, ifloslanish yo'qligi, portlash xavfi yo'qligi, past shovqin va shunga o'xshash afzalliklarga ega va tez-tez ish sharoitlari va boshqa og'ir ish sharoitlariga qaraganda ko'proq mos keladi. 12KV o'chirgichni qo'l aravasi turidagi kommutatorga yuklash mumkin, shuningdek, sobit kommutator uchun ham foydalanish mumkin.
1. Yoyning yo'q bo'lib ketish printsipi
12KV o'chirgich vakuum va izolyatsion muhitga ega bo'lgan kamon o'chirish kamerasidan foydalanadi va juda yuqori vakuum darajasiga ega. Harakatlanuvchi va statik kontaktlar ishlaydigan mexanizm ta'sirida elektr bilan ajratilganda, kontaktlar o'rtasida yoy hosil bo'ladi. Kontaktning maxsus tuzilishi tufayli kontakt bo'shlig'ida ham mos keladigan elektromagnit maydon hosil bo'ladi, bu kamonning tarqalishiga yordam beradi va kam kamon kuchlanishini saqlab turish uchun yoyni yoqish uchun kontakt yuzasiga teng ravishda taqsimlaydi. Oqim tabiiy ravishda nolga teng bo'lsa, qoldiq ionlar, elektronlar va metall bug'lari mikrosekundlar vaqtida kontakt va qalqon yuzasida qayta birlashishi yoki kondensatsiyalanishi mumkin, shuning uchun yoyni o'chirish kamerasining sinishi dielektrik kuchi tiklanadi. tezda yoyni o'chiring va sindirishga erishing.
2. Energiyani saqlash
Yopiq yuqori kuchlanishli vakuumli o'chirgichni yopish uchun zarur bo'lgan energiya yopilish kamonining energiya saqlashi bilan ta'minlanadi. Energiyani saqlash tashqi quvvat qo'zg'aysan dvigateli yoki energiyani saqlash tutqichi orqali qo'lda bajarilishi mumkin.
Energiyani saqlash ishi: Ramkaga o'rnatilgan energiya saqlash motorining elektr chiqish momenti vosita chiqish milining bir yo'nalishli yotqizgichi tomonidan boshqariladi yoki saqlash tutqichi soat yo'nalishi bo'yicha silkitish uchun qo'lda energiya saqlash teshigiga o'rnatiladi va tishli g'ildirak qurt tishli va chuvalchang orqali aylantirildi. Keyinchalik, zanjir g'ildiragi aylanish uchun zanjir tomonidan boshqariladi. Tishli aylanayotganda, tishli pinning harakatlantiruvchi g'ildiragidagi slayder energiya saqlash milini aylantirish uchun boshqaradi.
Va energiyani saqlash uchun ikkita yon qo'lning kuchlanishini yopuvchi bahor orqali. Energiyani saqlash holatiga erishilganda, ramkadagi chegara chizig'i slayderni pastga bosadi, shuning uchun energiya saqlash mili tishli uzatish tizimidan uziladi va saqlash energiyasi g'ildirakni rolikni ushlab turish uchun ushlab turadi. Shu bilan birga, energiya saqlash pozitsiyasi saqlanadi va energiya saqlash indikatori energiya saqlash shaftidagi terish taxtasi tomonidan aylantiriladi. Energiyani saqlash belgisi ko'rsatiladi va strok tugmasi energiya saqlash motorining quvvat manbaini uzish uchun o'zgartiriladi. Ayni paytda ichki yuqori kuchlanishli vakuumli o'chirgich yopilishga tayyorlanmoqda.
3. Yopish operatsiyasi
Mexanizm energiyani saqlagandan so'ng, agar yopilish signali qabul qilinsa, yopish solenoidi ishlaydi yoki energiya saqlash milining aylanishini ta'minlash uchun yopish tugmachasini bosadi, rolikni bo'shatish uchun cımbızlarni haydaydi, energiya saqlashni bo'shatadi va yopish kamon energiya chiqaradi, Shunday qilib, energiyani saqlash mili va mildagi kamera soat yo'nalishi bo'yicha aylanadi. Qo'lni aylantirib, uzatish plitasi harakatlanuvchi kontaktni yopish holatiga o'tkazish uchun izolyatsiyalangan tortish novdasini boshqaradi va kontakt uchun zarur bo'lgan kontakt bosimini ushlab turish uchun kontakt kamonini siqadi.
Yopish jarayoni tugagandan so'ng, yopiq holat yopish pardasi va yarim mil tomonidan saqlanadi. Shu bilan birga, energiyani saqlash indikatori, energiyani saqlash insult kaliti qayta o'rnatiladi, vosita quvvat manbai pallasi ulanadi va ON-OFF ko'rsatkich paneli "yopish" belgisini ko'rsatadi, agar tashqi quvvat manbai yoqilgan bo'lsa, u kiradi energiya saqlash holati yana.
Eslatma: 12KV o'chirgich yopilish holatida bo'lsa yoki qulflash moslamasi tanlangan bo'lsa va tashqi quvvat manbai va qo'l aravachasi turi 12KV o'chirgich qo'zg'alish jarayonida ulanmagan bo'lsa, yopish jarayoni amalga oshirilmaydi.
4. Ochilish operatsiyasi
Yopish operatsiyasi tugagandan so'ng, ochilish signali qabul qilingandan so'ng yoki ochish tugmasi bosilganda, ochiladigan elektromagnit yoki haddan tashqari oqim bo'shatish elektromagniti ishlaydi, shuning uchun yopilish tormozidagi yarim milning cheklanishi bartaraf etiladi. Yoyni o'chirish kamerasining statik va dinamik kontaktlari aloqa kamonlarida va ochilishda saqlanadigan energiya bilan ajralib turadi va operatsiya amalga oshiriladi. Postni ochish jarayonida gidravlik tampon ochilish jarayonida qolgan energiyani o'zlashtiradi va ochilish holatini cheklaydi.
Yoqish-o'chirish ko'rsatkich plitasi "Ochish" belgisini ko'rsatadi, bir vaqtning o'zida hisoblagich hisoblashni amalga oshirish uchun tortiladi, asosiy yordamchi kalit qo'zg'alish aloqasi bilan almashtiriladi.
1. Ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchining yopilishi tugallangandan so'ng, yopilish blokirovkalash bükme plitasi yopilish va valdagi yopilish bükme plitasini ushlab turish uchun pastga siljiydi va o'chirgich ishlamay qolganda o'chirgichni qayta yopib bo'lmaydi. ochilmagan.
2. O'chirish to'xtatuvchisini yopib qo'ygandan so'ng, agar yopilish elektr signali o'z vaqtida olib tashlanmasa, ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchining ichki piyodalarga qarshi nazorat qilish davri bir nechta qayta yopilishni oldini olish uchun yopish davrini uzib qo'yadi. 3. Qo'l aravasi turidagi o'chirgich eksperimental holatga yoki ish holatiga etib bormaganida, bir-biriga bog'langan egilish plitasi yopilish vaqtida pinni qisadi va yopiq yuqori kuchlanishli vakuum to'xtatuvchisi elektron to'xtatuvchiga kirishiga yo'l qo'ymaslik uchun yopilmaydi. yopilish holatidagi yuk maydoni.
4. Qo'l aravasi turidagi yopiq yuqori kuchlanishli vakuumli o'chirgich ish holatida yoki sinov holatida yopilgandan so'ng, rulonni qulflash mexanizmi plastinkani qulflaydi va qo'l aravasi yuk zonasini tortib olish yoki surishning oldini olish uchun harakatlana olmaydi. yopilish holati.
5. Elektr yopish qulfi tanlangan bo'lsa, ikkilamchi boshqaruv quvvati yoqilganda, qo'lda yopish operatsiyasi oldini oladi.
Eslatma: Yopiladigan quvvat iste'moli 4,5 Vtni tashkil qiladi va 0,8-1,1 marta nominal kuchlanishda normal ishlashi mumkin.
■ O'rnatish:
1. 12KV o'chirgich qo'zg'almas birlik sifatida yoki shassili trolleybus sifatida o'rnatilishi mumkin.
2. O'chirish to'xtatuvchisini ko'targanda, ilgak ichki yuqori kuchlanishli vakuumli o'chirgichdagi ko'tarish teshigiga osilgan bo'lishi kerak. Harakatlanayotganda, yuqori va pastki aloqa qo'llari kuchga ta'sir qilmasligi kerak, bir vaqtning o'zida elektron to'sar katta zarba tebranishiga duchor bo'lmasligi kerak.
3. 12KV o'chirgich kabinet bilan hamkorlik qilishi va ishlashi kerak.
a. Ruxsat etilgan elektron to'sarlarning kirish va chiqishi va asosiy elektron avtobus o'rtasidagi aloqa murvatlari yaxshi aloqani ta'minlash uchun tortilishi kerak.
b. Qo'l aravachasi tipidagi yopiq yuqori kuchlanishli vakuumli o'chirgich maxsus transport mashinasi bilan kabinetga suriladi. O'chirish to'xtatuvchisi sinov/izolyatsiya holatiga kirganda, shassi avtomobil qulflash plitasi va idishni korpusi yaxshi mos kelishi kerak.
c. Maxsus tutqichni shassisning ishlash teshigiga soling va oldinga siljish uchun soat yo'nalishi bo'yicha va chiqish uchun soat miliga teskari buriling. 12KV o'chirgichni faqat ochilishda surish yoki chiqish mumkin. O'chirish to'xtatuvchisi trolleyli qo'zg'alish zarbasi 200 mm.
d. Qo'l aravachasi turi 12KV o'chirgich faqat sinov holatida va ish holatida ochish va yopish operatsiyasini bajarishi mumkin. U yopilgan holatda bo'lsa, o'chirish to'xtatuvchisi aravachasini ko'chirish mumkin emas.
4. Boshqarish sxemasini to'g'ri ulang, ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchining ichki sxemasi (batafsil ma'lumot uchun 5-rasm 8-rasmga qarang).
■ Foydalanish:
Energiyani saqlash operatsiyasi
a. Energiyani qo'lda saqlash: Maxsus energiya saqlash dastagini soat yo'nalishi bo'yicha qo'lda energiya saqlash teshigiga joylashtiring. Energiyani saqlash joyi o'rnatilgandan so'ng, energiya saqlash indikatori energiyani saqlaganligini ko'rsatadi.
b. Motorli energiyani saqlash: Energiya saqlash dvigatelining ish quvvatini yoqing va vosita avtomatik ravishda energiyani saqlaydi. Energiyani saqlash joyi o'rnatilgandan so'ng, vosita energiyasini saqlash davri avtomatik ravishda uziladi va energiyani saqlash ko'rsatkichi energiyani saqlaganligini ko'rsatadi.
2. Yopish va kalitni ochishdan so'ng, energiyani saqlash tugallangandan so'ng, "Yopish" tugmasini qo'lda bosing yoki yopilish solenoidini amalga oshirish uchun boshqaruv quvvatini yoqing, ya'ni yopilish amalga oshirilishi mumkin; kalit ochilganda, qo'lda "To'xtatuvchi" tugmasini bosing pastki eshik solenoidining ochilishiga tugmani bosish yoki boshqaruv quvvat manbaini yoqish orqali erishish mumkin.
3. Operator ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchining tuzilishini tushunishi, mahsulot ko'rsatmalarini diqqat bilan o'qib chiqishi va belgilangan tartibda to'g'ri ishlashi kerak.
■ Xizmat:
1. Ichki yuqori kuchlanishli vakuumli elektron to'xtatuvchi uchun vakuum to'xtatuvchisi qurilmasidan foydalanganligi sababli, maxsus maqsadli toymasin rulmanlar va uzoq muddatli yog'lar ishlatiladi, shuning uchun elektron to'xtatuvchining asosiy tanasi normal foydalanish sharoitida texnik xizmat ko'rsatmaydi, lekin foydalanish muhitidagi farq tufayli mahsulot hali ham ishlayotgan bo'lishi kerak. Quyidagi texnik xizmatni muntazam ravishda bajaring.
a. 12KV o'chirgich yuzasidagi chang va axloqsizlik atrof-muhitga qarab tozalanadi. Izolyatsiya yuzasini quruq mato bilan artib oling, so'ngra detarjen bilan namlangan ipak mato bilan ifloslanishni olib tashlang.
b. Vakuum to'xtatuvchisi oqayotganligini yoki izolyatorning izolyatsiya quvvati pasayganligini tekshirish uchun yiliga kamida bir marta ichki yuqori kuchlanishli vakuumli o'chirgichni izolyatsiya qiling. Agar biron bir anormallik bo'lsa, uni o'z vaqtida hal qilish yoki almashtirish kerak.
c. O'chirish to'xtatuvchisi uzoq vaqt davomida ishlamay qolganda, 12KV o'chirgichning faol qismi bloklanishi mumkin. Shuning uchun 12KV o'chirgich yiliga kamida bir marta (shu jumladan energiyani saqlash va yopish va ochish operatsiyalari uchun har biri 5 marta) ishlashi kerak.
d. Tez-tez ishlaydigan yopiq yuqori kuchlanishli vakuumli o'chirgich uchun ish mexanizmidagi harakatlanuvchi qismlarning aşınması tez-tez tekshirilishi kerak va agar kerak bo'lsa, harakatlanuvchi qismlarni moylash moyi bilan to'ldirish mumkin. Baxtsiz hodisalarning oldini olish uchun, yopiq yuqori kuchlanishli vakuumli o'chirgich to'xtatuvchisi saqlanmaydigan holatda bo'lganda, texnik ishlarni bajarish kerak.
|
Xatolar |
Sabablari |
|
Yopib bo'lmaydi |
Allaqachon yopilish holatida |
|
Qo'l aravasining elektron to'xtatuvchisi to'liq sinov holatida yoki ish holatida emas. |
|
|
Yopish bobini yonib ketgan |
|
|
Yopish nazorat qilish sxemasi noto'g'ri |
|
|
Ochilmaydi |
Ochilish bobini yonib ketgan |
|
Ochilishni boshqarish sxemasi noto'g'ri |
|
|
To'sar qo'l aravasini surish yoki tortib olish mumkin emas |
Yopish holatida |
|
Maxsus surish tutqichi surish teshigiga to'liq kiritilmagan |
|
|
Bosish mexanizmi sinov holatiga to'liq etib bormadi, shuning uchun til plitasini shkafning tanasi bilan ochish mumkin emas |
|
|
Shkafning tuproq blokirovkasi ochiq emas |
650 mm shkafi bilan ZN63A-12 kontur va o'rnatish o'lchami
Shakl 1. Qo'l aravachasi turi muhrlash turi
2-rasm. Qo'l aravasi tipidagi umumiy turdagi qo'l aravasi
Shakl 3 Ruxsat etilgan turdagi muhrlanish turi
Eslatma: qavslarda ko'rsatilgan o'lchamlar 1600A dan yuqori nominal oqim uchun.
Shakl 4. Ruxsat etilgan turdagi umumiy tip
5-rasm Handcart turi muhrlash turi
6-rasm
7-rasm
8-rasm ZN63A-12 statsionar VCB ning ichki elektr ikkilamchi sxematik diagrammasi (qulflangan elektromagnitsiz)
Eslatma: AC110V yoki DC110V bo'lganda L qisqa tutashuvi kerak.
9-rasm ZN63A-12 statsionar turdagi vakuumli o'chirgich (qulflash elektromagniti bilan)
Eslatma: AC110V yoki DC110V bo'lganda L qisqa tutashuvi kerak.
10-rasm ZN63A-12 qo'l aravachasi tipidagi vakuumli avtomatik o'chirgich (elektromagnitni qulflamasdan)
Eslatma: AC110V yoki DC110V bo'lganda L qisqa tutashuvi kerak.
11-rasm ZN63A-12 qo'l aravachasi tipidagi vakuumli avtomatik o'chirgich (qulflash elektromagniti bilan)
Eslatma: AC110V yoki DC110V bo'lganda L qisqa tutashuvi kerak.
1. Kompaniyamiz tomonidan sotiladigan barcha mahsulotlar uchun kafolat muddati bir yil. Kafolat muddati davomida bepul texnik xizmat ko'rsatiladi. Kompaniya uni kafolatning batafsil qoidalariga muvofiq ta'mirlaydi va almashtiradi (inson omillari yoki chidab bo'lmas tabiiy hodisalar natijasida yuzaga kelgan nosozlik yoki shikastlanishlar bundan mustasno).
2. Ta'mirlash haqidagi xabarni olganimizdan so'ng, biz etti ish kuni ichida voqea joyiga etib boramiz va muammoni hal qilamiz.
3. Foydalanuvchi telefon orqali tegishli texnik muammolar bilan maslahatlashib, aniq yechim olishi mumkin.
4. Oddiy foydalanish paytida ishlamay qolganda, kompaniya yuqoridagi kafolat xizmatini va'da qiladi.
5. Kafolat muddati davomida pullik texnik xizmat ko'rsatish uchun quyidagi shartlar amalga oshiriladi;
a. Texnogen yoki chidab bo'lmas tabiat hodisalari natijasida etkazilgan zarar;
b. Noto'g'ri ishlash tufayli buzilish yoki shikastlanish;
c. Mahsulotni o'zgartirish, demontaj qilish yoki yig'ish natijasida nosozlik yoki shikastlanish.
Buyurtma berishda quyidagi narsalarni ko'rsating:
a. O'chirish to'xtatuvchisi modeli va buyurtma miqdori;
b. Nominal kuchlanish, nominal oqim va nominal qisqa tutashuvdagi uzilish oqimi;
c. Energiyani saqlash dvigatelining nominal ish kuchlanishi va ochiq-yopiq lasan;
d. Haddan tashqari oqim o'chirish bobinlarining soni va o'chirish oqimining qiymati;
e. Ehtiyot qismlarning nomlari va miqdori;
f. Agar foydalanuvchi noma'lum yoki maxsus talablarga ega bo'lsa, ishlab chiqaruvchiga murojaat qiling.
