PV SPD kuchlanishdan himoya qiluvchi qurilma

PV SPD Surge himoya qurilmasi fotovoltaik birlashtiruvchi qutilarda, quvvat invertorlarida, shahar taqsimlash shkaflarida va boshqalarda keng qo'llaniladi. U yuqori deşarj oqimi, tezkor javob vaqti va past qoldiq kuchlanish afzalliklariga ega. Maksimal fotovoltaik kuchlanish UC≤1200VDC ga etadi.

XUSUSIYATLARI

1. Voltaj turlari: DC500V 690V 800V 1000V 1200V;

2. 8/20µs, T2 himoyasi;

3. Yuqori tushirish quvvati, tez javob berish, ulash mumkin;

4. Ikki marta termal o'chirish moslamalari, yanada ishonchli himoyani ta'minlaydi;

5. Vizual oyna ekrani, yashil normal degan ma'noni anglatadi, Qizil - nuqson (yangi modulni o'zgartirish kerak);

6. Masofaviy terminal ixtiyoriy.

ELEKTR TEXNIK PARAMETRLARI

ELEKTR DIAGRAMI

ASOSIY TUZILMA VA ISH PRINSIBI

Fotovoltaik energiya ishlab chiqarish tizimida himoya qurilmalari chiziqning ijobiy va salbiy qutblari va tuproq o'rtasida ulanadi. Oddiy sharoitlarda himoya moslamasi yuqori qarshilik holatida. Chaqmoq urishi yoki boshqa sabablarga ko'ra elektr tarmog'ida haddan tashqari kuchlanish paydo bo'lganda, himoya moslamasi darhol nanosekundlarda ishlaydi, yerga haddan tashqari kuchlanishni kiritadi va shu bilan elektr tarmog'idagi elektr jihozlarini himoya qiladi. Yuqori kuchlanish himoya moslamasidan o'tib, yo'qolganda, himoya moslamasi yuqori qarshilik holatiga qaytadi, bu elektr tarmog'ining normal ishlashiga ta'sir qilmaydi. Kuchlanishdan himoya qiluvchining elektr sxematik diagrammasi quyidagi rasmda ko'rsatilgan.

CHIP

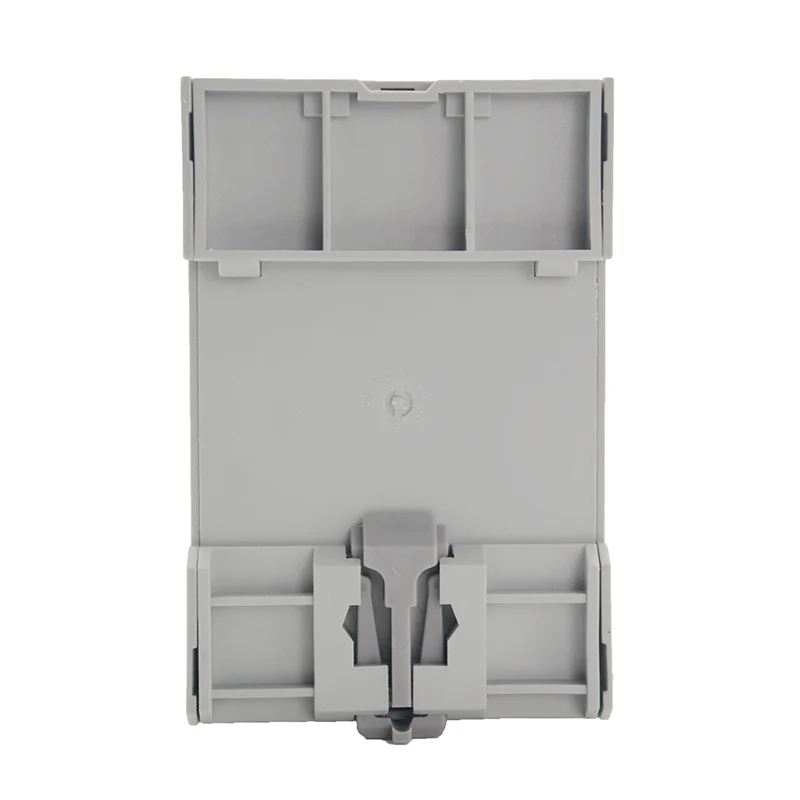

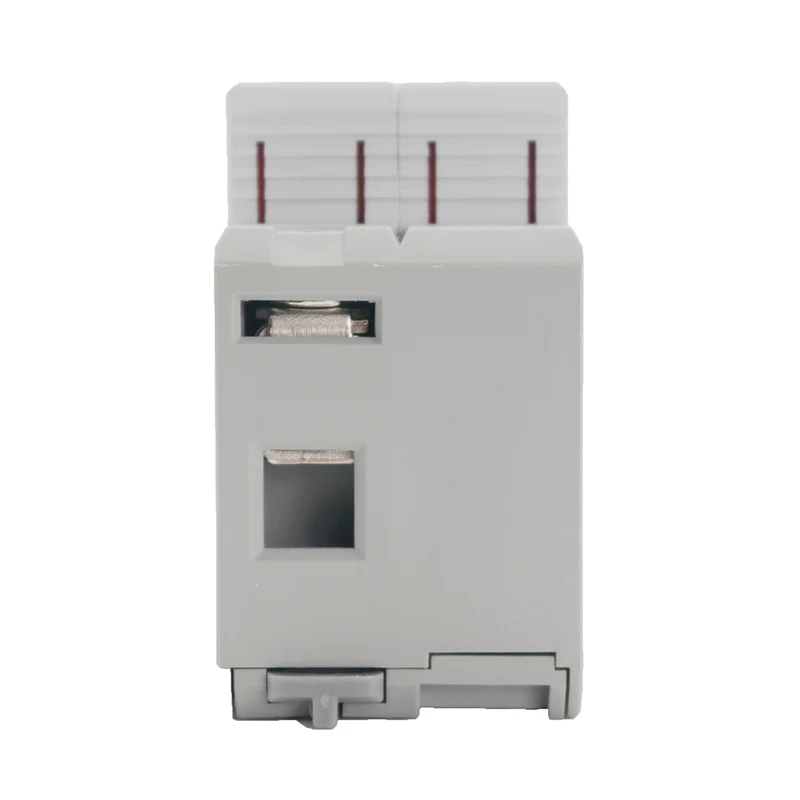

O'RNATISH VA O'LCHMALARI

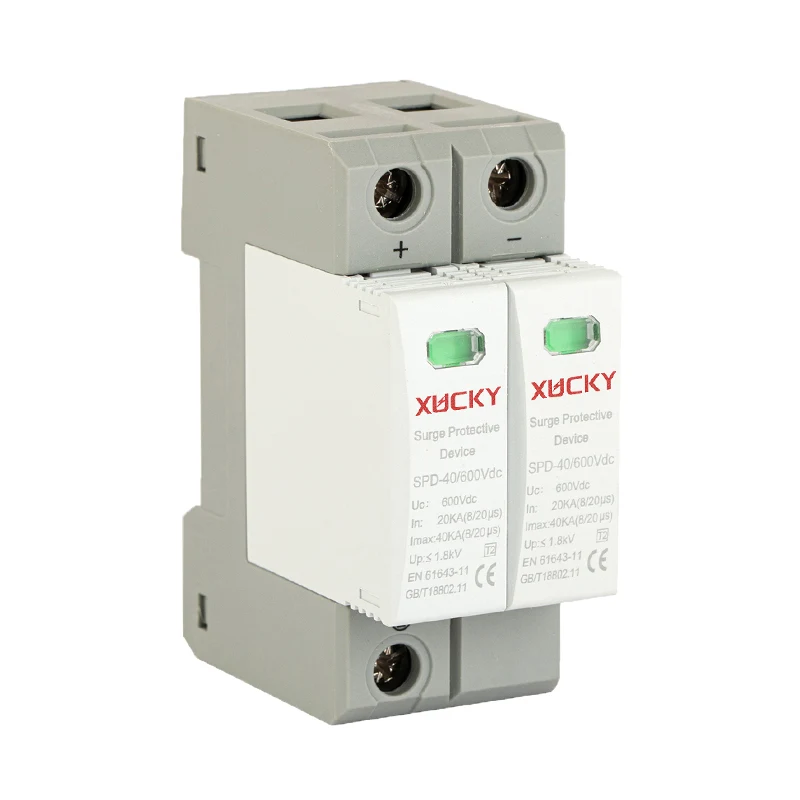

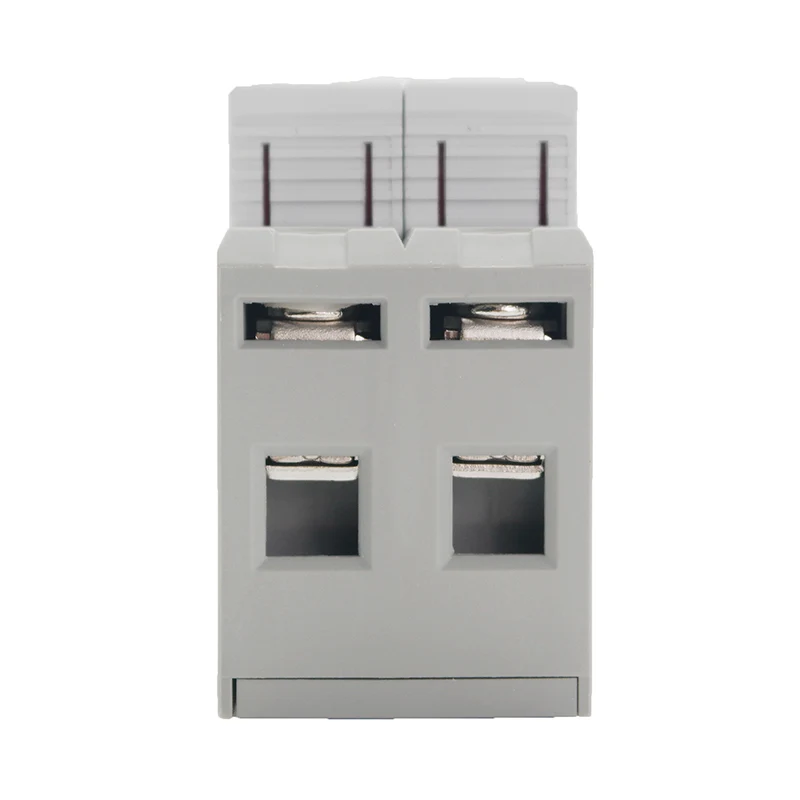

2P

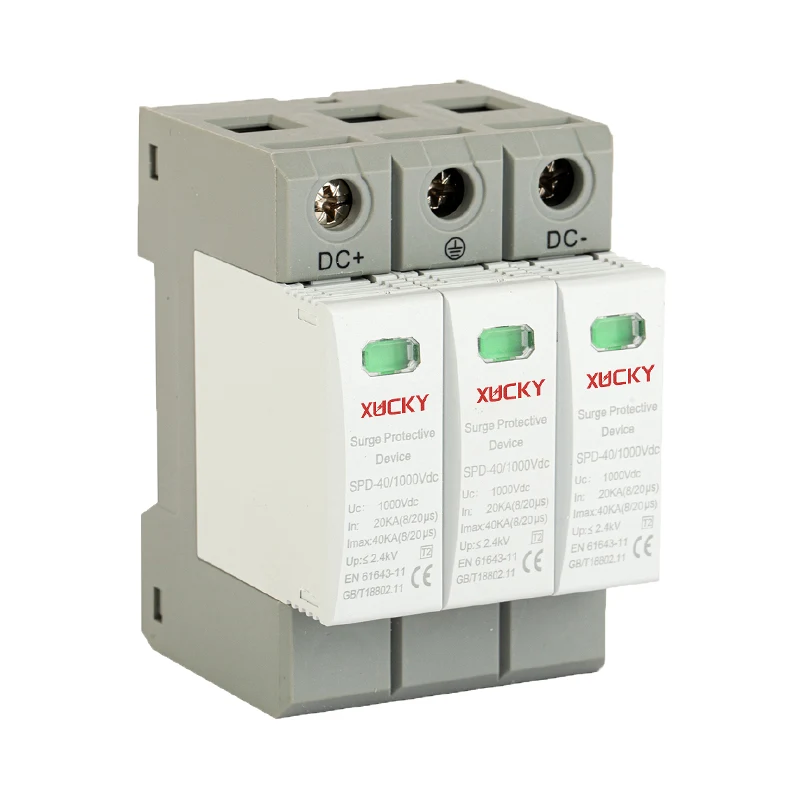

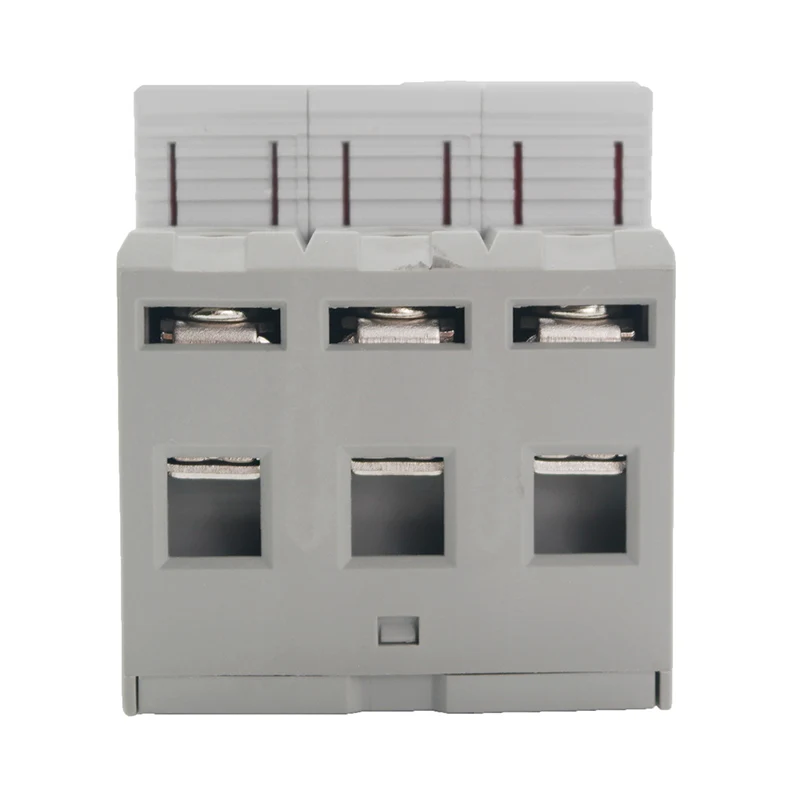

3P

ILOVA

●Quyosh invertorlari: invertorlar ichidagi sezgir elektronikani kuchlanish oqimlari va kuchlanishlardan himoya qilish uchun.

●Quyosh panellari: alohida panellarni kuchlanish hodisalaridan himoya qilish uchun quyosh panellarining birlashma qutilariga o'rnatilgan.

●DC birlashtiruvchi qutilari: Markazlashtirilgan quyosh tizimlarida SPDlar birlashtirilgan shahar chiqishini bir nechta quyosh panellaridan himoya qilish uchun ishlatiladi.

●Batareyani saqlash tizimlari: Batareyalar va tegishli elektronikani haddan tashqari kuchlanish sharoitidan himoya qilish uchun.

●Grid-bog'langan va tarmoqdan tashqari quyosh tizimlari: tarmoqqa ulangan va mustaqil quyosh energiyasi qurilmalarining xavfsizligi va barqarorligini ta'minlash.

●Zaryadni boshqarish moslamalari: regulyatorga yoki ulangan yuklarga zarar yetkazishi mumkin bo‘lgan kuchlanishning keskin ko‘tarilishidan himoya qilish uchun zaryad nazorat qilish moslamalari bo‘lgan quyosh energiyasi bilan ishlaydigan tizimlarda.
