AC, A, F va B tnalaridagi suyuqlikning farqlar va dasturiy stsenariylari

O'zgaruvchan-chastota maishiy texnika va LED lampalarining ommaviyligi, an'anaviy ravishda ishlatiladigan AC turiQoldiqlarning qoldiq tutqichini buzuvchibir oz himoya talablarining rivojlanishini rivojlantirishda davom etmadi. Keyin, mavjud o'rnatilgan AC tye tipidagi oqim almashinuvchilari almashtirilishi kerakmi? Yangi o'rnatilgan qoldiq ayirboshlash moslamalarining turini qanday tanlash kerak?

1. Qoldiqlarning qoldiq tutqichini nima (RCCB)

Faza liniyasi va neytral liniya (qoldiq oqim o'rtasidagi) hozirgi farqni aniqlash uchun ishlatiladi. Oqilona oqim qo'yilgan chegarasidan oshganda, u tezda elektr ta'minotini kesib tashlaydi. Shaxsiy xavfsizlik: Odatda sezgirlik - bu, agar odam elektr toki urishi mumkin bo'lsa, 30 MA. Yong'inni himoya qilish: 100 MA yoki 300 MA ning sezgirliklari kichik oqim oqishi natijasida yuzaga keladigan yong'inlarni bostirishi mumkin. Ish vaqti (GB / T 16916.1-dan iqtibos qilingan): qoldiq oqim = i'ln, ish vaqti ≤ 300 ms; Qoldiq oqimi = 5iDtn, ish vaqti ≤ 40 ms.

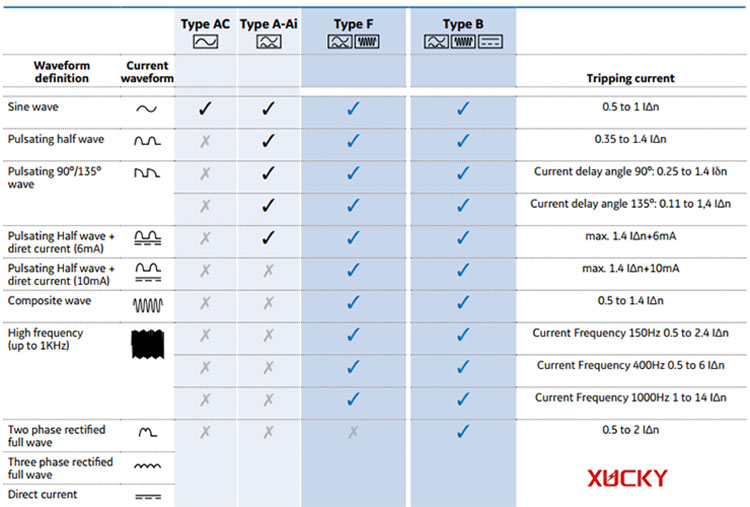

2. AC, A, F va B ttaligi oqimlarini buzuvchilarning asosiy tafovutlari nimada?

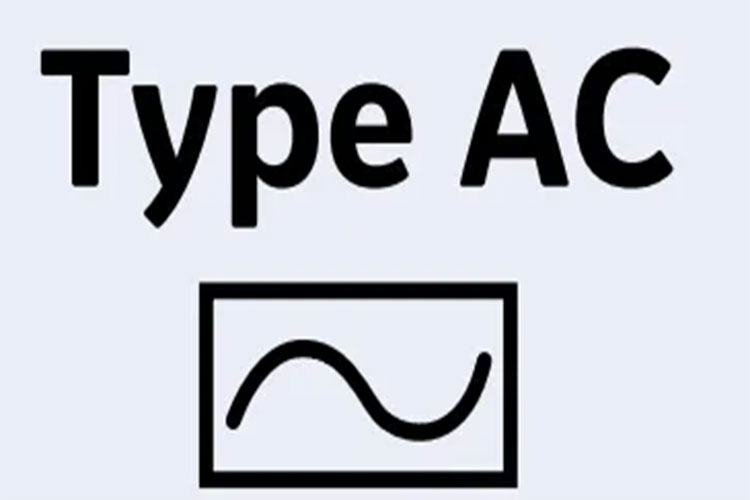

AC turi: tozalangan yoki induktiv lampmentlar, elektr suv isitgichlari va boshqalar uchun mos chiziqli yuk, faqat 50/60 Hzda sina oqishi uchun sine apparati harakatini qo'zg'atadi. DC tarkibiy qismlarini yoki yuqori chastotali tarkibiy qismlarni o'z ichiga olgan har qanday to'lqin shakllari qo'zg'atmaydi.

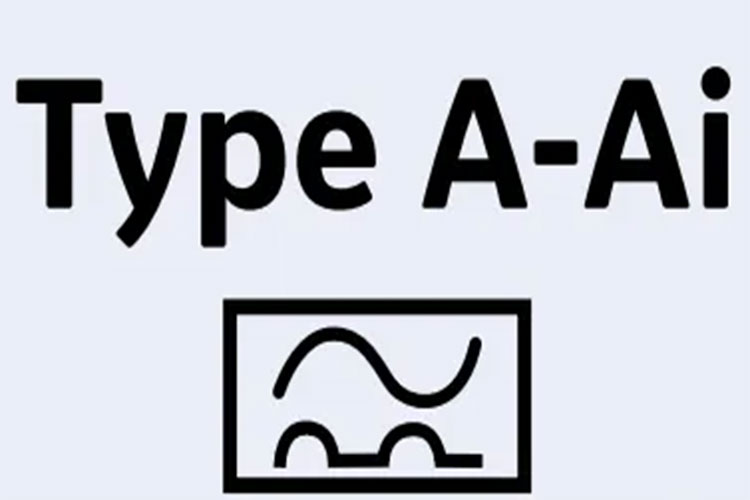

A AC turiga asoslangan tiplang, shuningdek, yarim to'lqin yoki to'liq to'lqinli rektifikatsiyadan keyin shinamlik oqimlari (shirali rangdagi) to'lqin shakllarini taniydi. Bu hali ham silliq bo'lgan ko'priklar bilan iste'molchi ko'pvatlar bilan topilgan uy jihozlarida uchraydigan DC yoki kilohrts darajasiga pullik DCni aniqlay olmaydi.

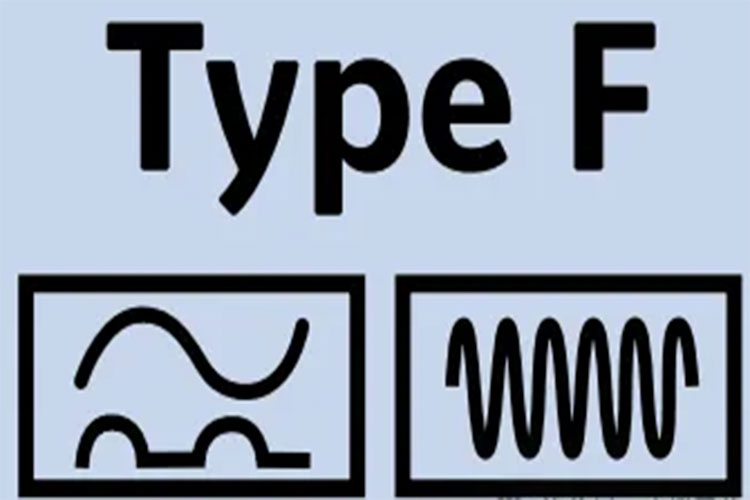

F Turi: Bir fazali o'zgaruvchan chastota yuki, a tersining barcha imkoniyatlarini qamrab oladi va 10 soatdan 1 giHzgacha bo'lgan bitta fazali intrerterlar va PFC davri segmentlariga mos keladi. Biroq, u silliq DC uchun javobgar emas. U alohida o'zgaruvchan chastota maishiy texnikalari uchun maxsus ishlab chiqilgan.

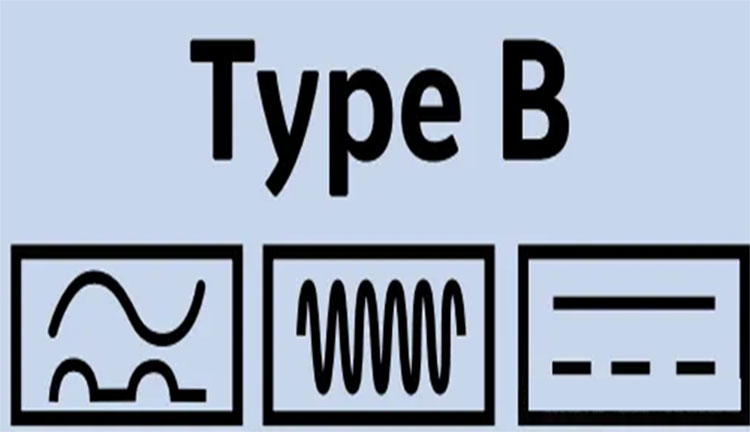

B toifasi: Uch faza o'zgaruvchan chastota yuklanishi. Bir tomondan, u 1 tagacha teyragi yoki pulsatsiyalanuvchi dc oqimini va boshqa tomondan siljishi mumkin.

3

• Amaldagi lampalar, glyogen lampalar, an'anaviy energiya tejaydigan lampalar;
• Elektr suv isitgichlari, qarshilik turidagi pechlar, elektr choyshablar va boshqa yashirin yuklar;
• Elektron tezlikni boshqarishsiz bir nechta tezyurar motorlar yoki maishiy texnika.

4. Naqshni himoya qilish tugmachasini qaysi stsenariylar uchun mos keladi?

• Elektron tezlikni sozlash / o'zgaruvchan kir yuvish mashinalari, o'zgaruvchan-chastotali muzlatgichlar;
• Mikroto'lqinli pechlar, elektr sholi qaynatgichlar, kompyuter va televizion quvvat manbalari;
• LED drayver lampalar va rozetka ohanglari

5

Uy / ixcham tijorat bir faza o'zgaruvchan chastotali yuklanishi

• O'zgaruvchan-chastotali konditsioner ochiq blok, bitta fazali issiqlik nasoslari kompressor
• O'zgaruvchan-chastotali kir yuvish mashinasi, quritgich, idish yuvish mashinasi
• Bir fazali o'zgaruvchan chastota suv nasosi (basseyn, polni isitish pompasi)
• Elektron tezlikni boshqarish changyutgich, elektr asboblari va boshqa mahsulotlar

PFC almashtirish uchun elektr ta'minoti bilan

• Yuqori quvvatli LED haydash, quvvat adapteri, Office bosib chiqarish uskunalari
• Kichik UPS, Sanoat nazorati quvvati va boshqalar.

6

• Split konditsionerlar / Markaziy konditsionerlar chastota konvertorlari;
• Fotoeltaik invertorlar, energiya saqlash invertorlari;
• DC va AC transport vositalari, UPS, CNC mashinalari.

7. Tanlovni tanlashda qanday asosiy parametrlarni ko'rib chiqish kerak?

• Amaliy oqim (INSON): Maksimal vaqtning maksimal darajada 1.2 dan 1.3 gacha (25 A / 40 A / 63 A / 100 A va boshqalar) ko'paytirilganligini tanlang.
• Qoldiq operatsion operatsion oqim (IDN): Shaxsiy himoyasi: 30 MA
• Yong'inni himoya qilish: 100 MA yoki 300 mln. (Umumiy oqishdan himoya qilish uchun).
• Pole raqami: Bitta bosqich 1 ta tanlanadi, uchta bosqich 3P + n yoki 4P ni tanlaydi.

8. 30mma, 100ma va 500m o'rtasida qanday tanlash kerak?

• Terminal zanjirlari (yotoqxona, yashash xonasi, bolalar xonasi): 30 ma, shaxsiy elektr toki urishi uchun.
• Nam zonasi terminallari (oshxona, hammom): 30 MA, yuqori namlik muhitida, shaxsiy himoya qilish yanada zarur va u yuqori darajada oson bo'lmasligi kerak.
• Asosiy tarqatish qutining umumiy oqishi: 100 MA - 300 MA, Yong'inni himoya qilish + pastki darajadagi tanlangan koordinata. Kechiktirilgan turdagi (turdagi) tanlash tavsiya etiladi
• Yuqori quvvatli / sanoat sektori: 300 mln. Hisoblash yoki o'lchashdan keyin, agar oqilona oqim nisbatan katta, 500 yoki undan yuqori bo'lsa, uzun chiziqlardagi oqishni kamaytirish uchun tanlangan bo'lishi mumkin.

9. O'rnatish va texnik xizmat ko'rsatish uchun qanday ehtiyot choralari bor?

• O'rnatish:

Imkon qadar elektr energiyasining asosiy qismiga o'tish qutisining asosiy kiruvchi tomoniga o'tish tugmachasini o'rnating.

Faza simlari va neytral simlar birgalikda ketma-ket transformator orqali yo'naltirilishi kerak. Neytral sim boshqa mikrosxemalar yoki pe bilan aralashtirish kerak.

• Atrof muhit:

Yuqori haroratdan, baland namlik va korroziy gazlardan uzoqroq turing. Muntazam ravishda tozalikni tekshiring. Ayniqsa oshxonadagi tarqatish qutisi uchun muhrlangan eshik turini tanlab olish kerak.

• O'z-o'zini tekshirish:

"T" tugmachasini oyiga bir marta bosing;

Yomg'irli va nam fasl davomida chastotani ko'paytirish mumkin.

10. RCCB va RCO o'rtasidagi farqlar nimada?

• Rccb: Faqat tarbiyani himoya qilish, MCB haddan tashqari yuklash / oromni himoya qilish uchun talab qilinadi.
• Rcbo: Bir birlikda bo'sh joyni tejash, bo'sh joyni tejash, ammo bir oz ko'proq narx bilan bir qismli, ammo biroz yuqori narxga ega.

11. Men maishiy tipdagi oqish tugmachasini almashtirishim kerakmi?

• Yangilanish haqiqiy yukqa asoslanishi kerak: Xavfsizlik xavfi: AC turi pulsatsiyalash / yumshoq dc oqish uchun tebranmaydi;
• Soxta sayohat xavfi: DC tarafkashligi, soxta safarni tiklash yoki sabab bo'lishidan AC turini oldini olishi mumkin;
• Yangilanish rejasi: oddiy rektifikatsiya, elektron jihozlar → bir tur bilan almashtiring; Suvlangan DC yoki yuqori chastotali asboblarni o'z ichiga olgan → to'g'ridan-to'g'ri B turida foydalaning; Yuqori darajadagi asosiy oqim himoyasi hali ham "tanlangan tasnif" ni ta'minlash uchun AC turini (yoki turdagi) saqlab qolishi mumkin.
• Milliy standartlar zaryadlash pilobi 2025 yildan beri 6MA dc monitoringi bilan jihozlangan va qo'shimcha o'rnatilishi shart emas.
