SPD kuchlanishdan himoya qiluvchi qurilma

Qo'llash doirasi

XUCKY SPD kuchlanishdan himoya qiluvchi qurilma, B, C, D seriyali katta tok modulli SPD kuchlanishdan himoya qiluvchi qurilma AC 50/60 Gts, nominal kuchlanishdagi TT, IT, TN-S, TN-C, TN-C-S quvvat manbai tizimlari uchun ishlatiladi. 380V va undan past, chaqmoq yoki haddan tashqari kuchlanish natijasida kelib chiqqan elektr tarmog'ini himoya qilish uchun. Dizayn IEC61643-1 ga asoslangan bo'lib, u 100 kA chaqmoq tokini chiqarib yuborishi mumkin, korpus 35 mm elektr relsga o'rnatilgan, ajratish moslamasi avtomatik ravishda elektr tarmog'idan chiqib ketadi, shu bilan birga holat indikatori yashildan qizil rangga aylanadi. SPD kuchlanishdan himoya qiluvchi qurilmada umumiy rejim (MC) va differentsial rejim (MD) himoya rejimlari mavjud.

SPD kuchlanishdan himoya qiluvchi qurilma IEC61643-1 standarti talablariga javob beradi.

Kuchlanishdan himoya qiluvchi qurilmaning vazifasi

SPD kuchlanishdan himoya qiluvchi qurilma ajoyib chiziqli boʻlmagan varistordan foydalanadi, normal sharoitda kuchlanishdan himoya qiluvchi qurilma yuqori qarshilik holatida, oqish oqimi deyarli nolga teng boʻlib, elektr taʼminoti tizimini normal quvvat bilan taʼminlaydi. Quvvat tizimining haddan tashqari kuchlanishi paydo bo'lganda, kuchlanishdan himoya qiluvchi qurilma darhol nanosekundlarda ishlaydi, uskunaning xavfsizlik ish doirasidagi haddan tashqari kuchlanish chegarasi amplitudasi. Shu bilan birga, ortiqcha kuchlanish energiyasi chiqariladi. Shundan so'ng, kuchlanishdan himoya qiluvchi qurilma tezda yuqori empedans holatiga aylandi, bu esa quvvat tizimining normal quvvat manbaiga ta'sir qilmaydi.

Tuzilishi va ishlash printsipi

SPD kuchlanishdan himoya qiluvchi qurilma uch fazali toʻrt simli tizimda toʻlqin kuchlanishidan himoya qiluvchi qurilmalar uch fazali liniyalar va nol chiziqli yer simi oʻrtasida ulanadi. Oddiy sharoitlarda elektr tarmog'ida chaqmoq yoki boshqa sabablar tufayli kuchlanish kuchlanishi paydo bo'lganda, kuchlanishdan himoyalanish moslamasi darhol nanosekundda yerga kuchlanishni olish va elektr jihozlarini himoya qilish uchun harakat qiladi. elektr tarmog'ida. Kuchlanish kuchlanishi protektordan o'tganda, yo'qolgandan so'ng, kuchlanishdan himoya qiluvchi qurilma yuqori qarshilik holatiga o'tadi va shu bilan elektr tarmog'ining normal ishlashiga ta'sir qilmaydi.

Mahsulot xususiyatlari

★ yuqori samarali sink oksidi varistorli filmning mustaqil intellektual mulk huquqlaridan foydalanish

★ metall qalqonni himoya qilish moduli ichida professional texnologiyadan foydalanish

★ o'rnatilgan haddan tashqari oqim qizib ketish, haroratni nazorat qilish sxemasi texnologiyasi

★ Signal belgisi aniq, yashil (normal), qizil (nosozlik)

★ modul dizayni, oson o'rnatish, texnik xizmat ko'rsatish, oson parvarishlash

★ masofaviy aloqa interfeysi bilan, masofadan nazorat qilish imkonini beradi

Asosiy texnik parametrlar

Diagramma

Asosiy tuzilma va ishlash printsipi

Uch fazali to'rt simli tizimda uch fazali liniyalar va neytral chiziq dumba orasidagi himoyachi bilan bog'langan.

Oddiy sharoitlarda himoyachi yuqori qarshilik holatida bo'ladi va elektr tarmog'ida chaqmoq urishi yoki boshqa sabablarga ko'ra haddan tashqari kuchlanish paydo bo'lganda, himoyachi darhol nanosekundda tezda yoqiladi va kuchlanishning haddan tashqari kuchlanishi kiritiladi. erga tushadi, shuning uchun elektr tarmog'idagi elektr jihozlarini himoya qiladi.

Yuqori kuchlanish protektordan o'tib, yo'qolganda, himoyachi elektr tarmog'ining normal ishlashiga ta'sir qilmaslik uchun yuqori qarshilik holatiga qaytadi. Yuqori kuchlanish himoyachisining elektr sxematik diagrammasi quyida ko'rsatilgan.

Eslatma: 1, termal nosozlikni ajratuvchi 2, varistor varag'i

O'rnatish joyi va dastur

■ Chaqmoq uchun C-sinfli chaqmoq oqimi SPD protektori potentsial bog'lanishni jihozlaydi.

■ LPZ0B yoki LPZ1 maydonini va LPZ2 maydonini o'rnating.

■ Toʻlqinli kuchlanishdan himoya qiluvchi qurilma odatda pol tarqatish qutisiga, kompyuter markaziga, telekommunikatsiya xonasiga, liftni boshqarish xonasiga, kabel televideniesi xonasiga, bino boshqaruv xonasiga, xavfsizlik monitoringi markaziga, yongʻinni nazorat qilish markaziga, sanoat boshqaruv xonasiga, chastotani oʻzgartirish uskunalarini boshqarish xonasiga, shifoxonaga oʻrnatiladi. operatsiya xonasi, ICU va elektron jihozlar bilan jihozlangan

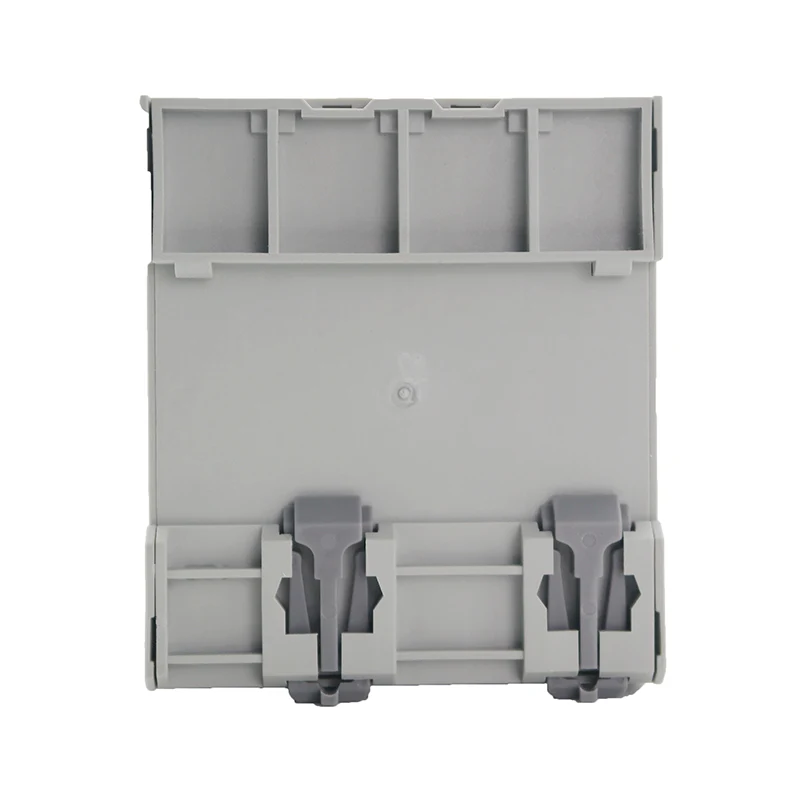

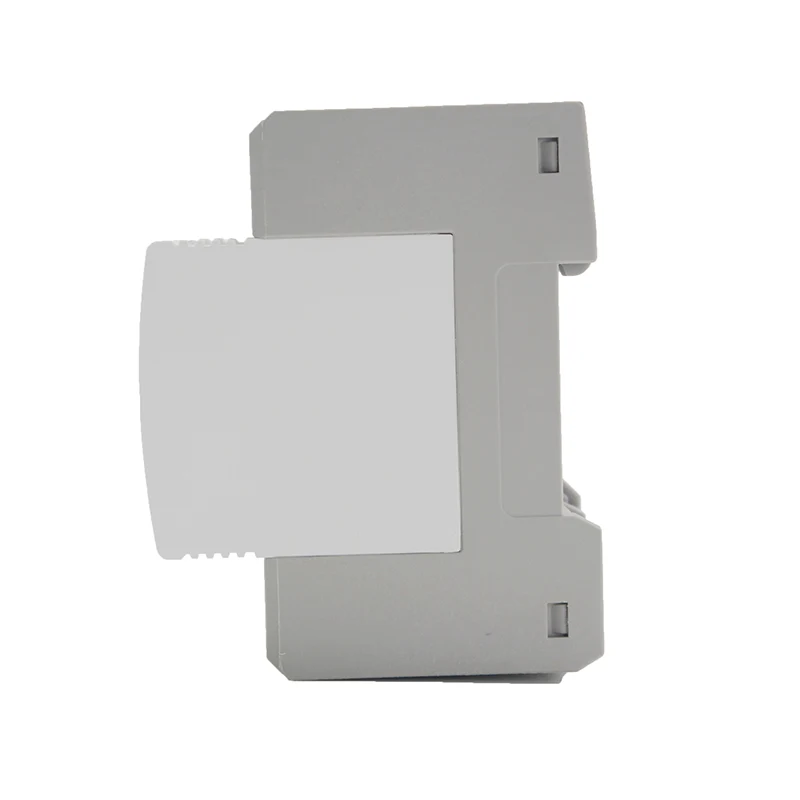

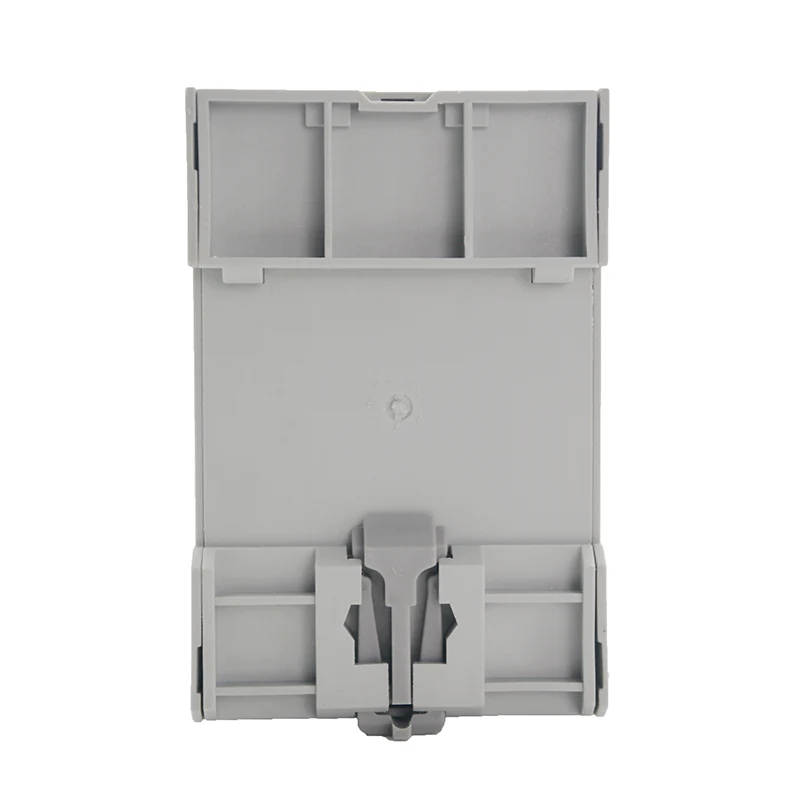

O'RNATISH VA O'LCHMALARI

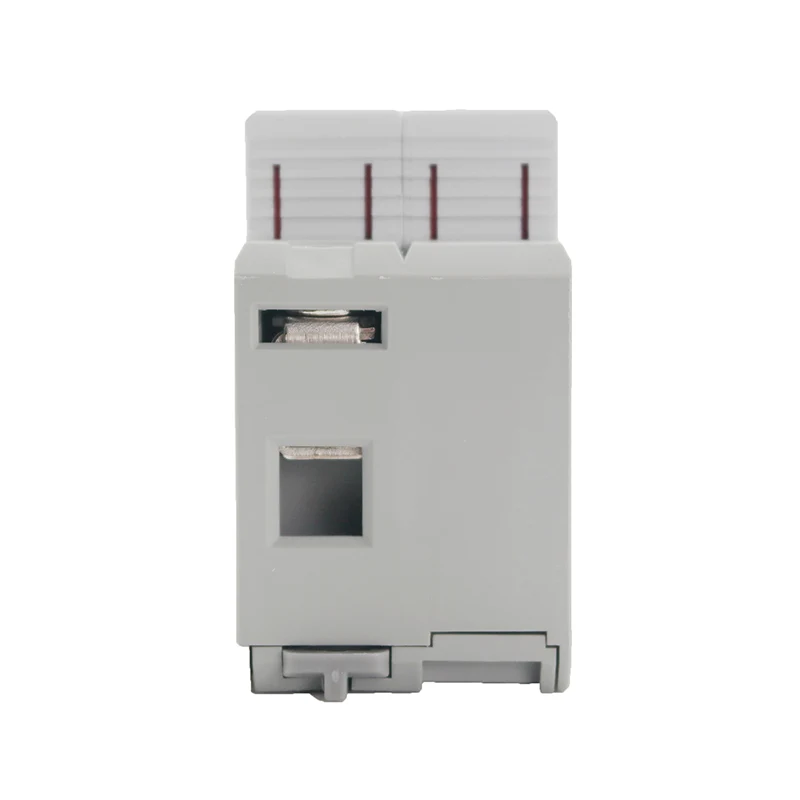

1P

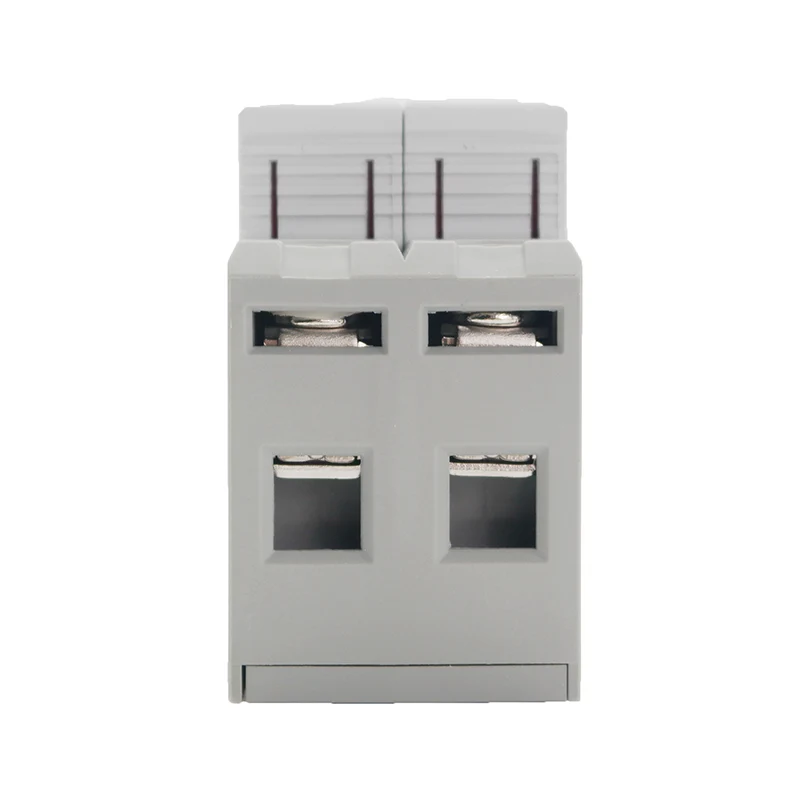

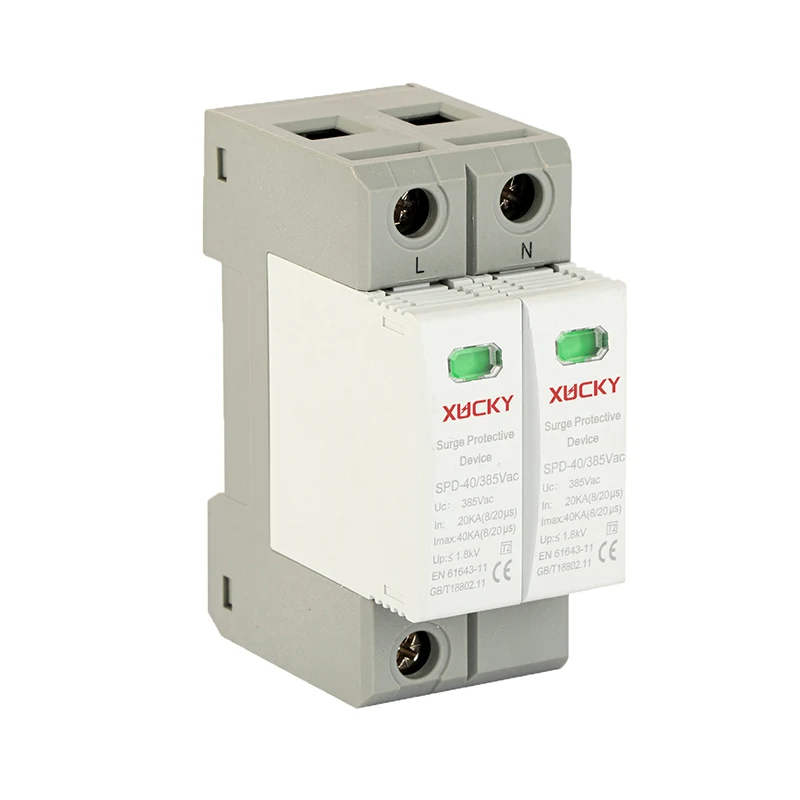

2P

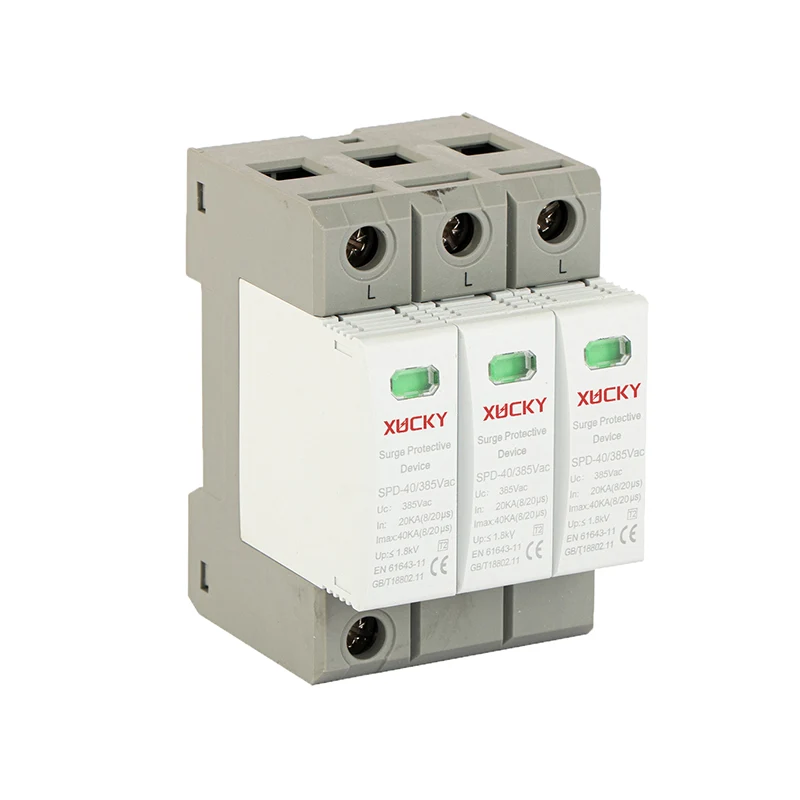

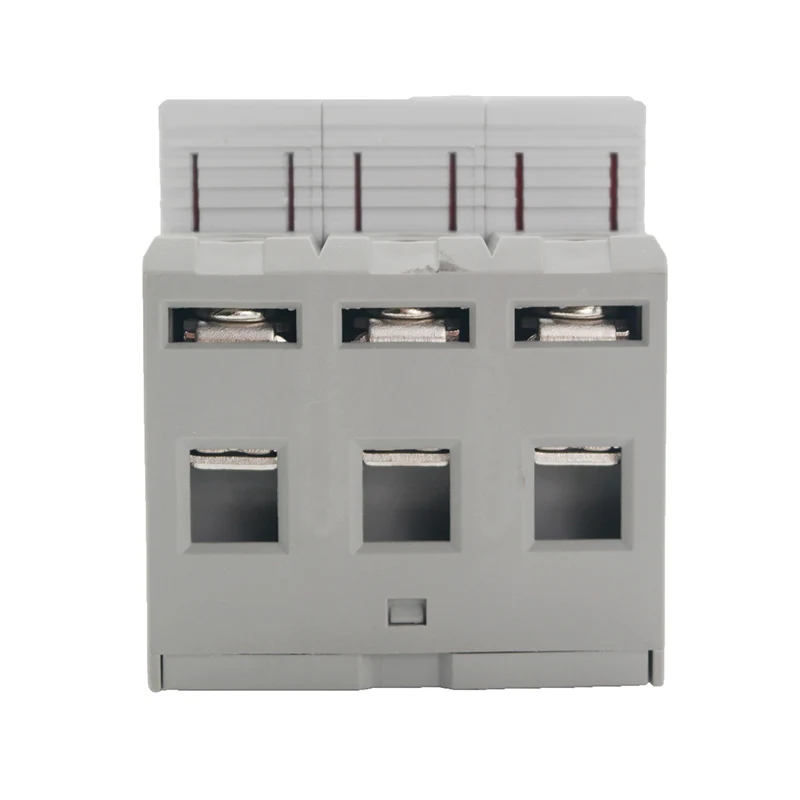

3P

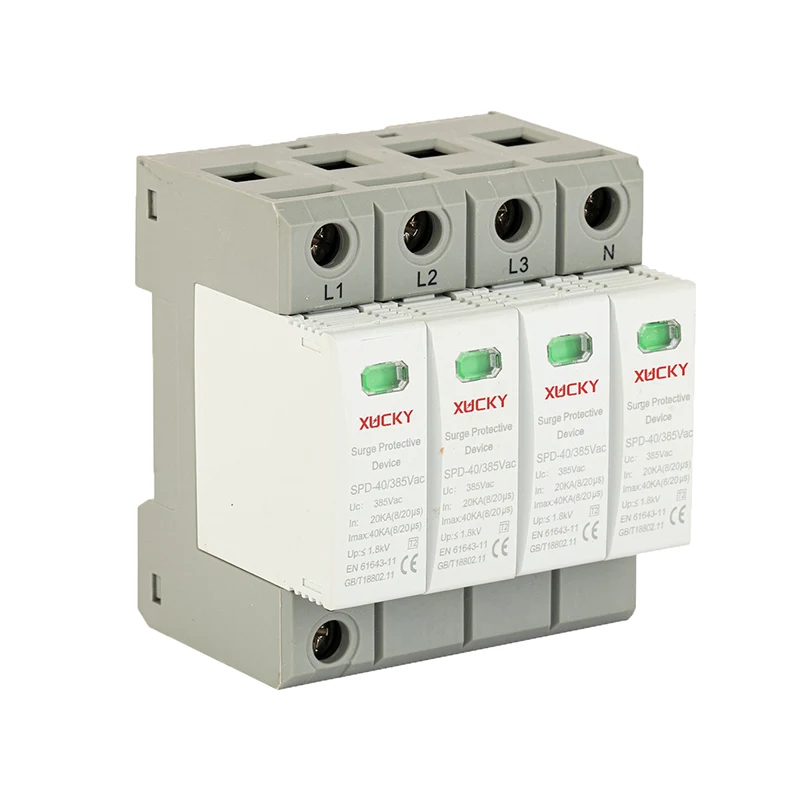

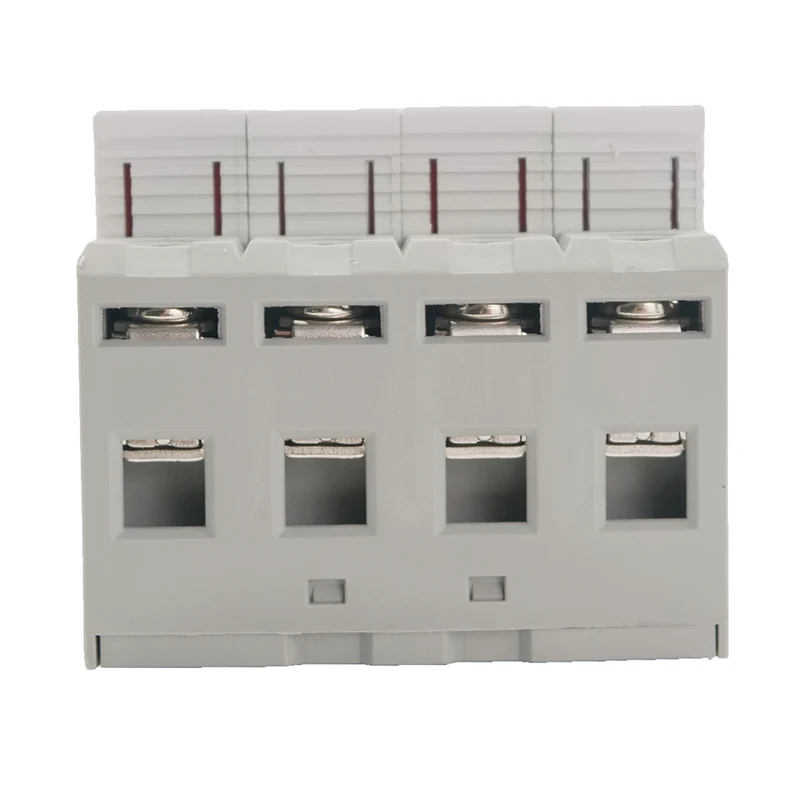

4P

Nima uchun kuchlanish himoyachisidan foydalaning

Chaqmoqning halokatli kuchi juda katta, kommutatsiya quvvat manbai (chaqmoq tayoqchasi) tashqarisida chaqmoq etarli emas, chaqmoq to'lqini to'g'ridan-to'g'ri yoki bilvosita (elektromagnit induksiya orqali) barcha elektr yo'llari va metall kanallarni (elektr liniyasi va signal liniyasi kabi) bosib oladi. antenna va metall quvur va boshqalar). Haddan tashqari kuchlanish va chaqmoqning kuchlanishi tarmoq tizimiga, elektr jihozlariga, elektron ma'lumotlarga, engil shikastlangan liniyalarga, qurilmaga katta zarar etkazadi, tizimni falaj qiladi, behisob yo'qotishlarga olib keladi. Chaqmoq oqimi tez o'zgarib turadi, elektrda.
