Rcbo c65

Xuckyning yuqori sifatli rcbo c65 6KA A 1P + N va 3P + N RCBO (qoldiq oqim almashinuvi sub'ekt subyektori) joriy va erdangon oqimidan tashqari to'liq himoya qilish uchun eng yaxshi himoya qilishdir. Ikki modulda kengligi (36mm) va to'rtta modul (72mm) turkum, istalgan vaqtda va har qanday holatda, odamlar, inshootlar va tegishli uskunalar xavfsizligi ta'minlanadi

So'rov yuborish

Mahsulot tavsifi

RCBO C65

Mahsulot afzalliklari

● Oldinga va teskari simlar RCBO C65 tomonidan ruxsat etiladi;

● Yuqoridagi va pastki qismida Avtobusga 16 mm2 gacha va 5 mm2 gacha bo'lgan kesishma bilan simlar bilan to'qnashuvlar bo'limi bilan bog'lanishi mumkin;

● Oqish indikatori (kichik oyna ichidagi ko'k / qizil belgisi) mahsulot yoriqlarining manbasini tekshirishni va texnik xizmat ko'rsatish vaqtini kamaytiradi;

● Xavfsizlikning kuchaytirilgan xususiyatlari: Ushbu RCBO C65 ichki, tijorat va turar-joy dasturlari tumanlaridagi sektitariylarning xavfsiz va ishonchli ishlashini ta'minlash uchun ortiqcha yuk va qisqa tutashuvni ta'minlaydi.

● Yuqori sifatli qurilish: yuqori sifatli materiallar va qurilish bilan ushbu miniatyura tutqichini buzuvchi RCBO C65 talab qiladigan foydalanuvchilarning umidlariga javob beradigan ishonchli ishlash va chidamlilikni ta'minlaydi.

● Ko'pincha dizayn: havo kaliti ichki va tijoratdan foydalanish uchun mo'ljallangan, uni keng tarmoqli elektr dasturlari uchun ko'p qirrali echim qilib, shu jumladan elektr energiyasini yuqori talabga ega bo'lgan joylar yoki yuqori darajadagi harakat joylari.

Ariza

Standard: en / IEC 61009 -1

Sinish hajmi: 6ka

Himoya: GROUTNING NARXI, HAR QANDAY VA Qisqa aylanish

Oqim oqimi. IN: 3,6,10,16,20, 25,32, 40A

Faoliyat ko'rsatmoqda. I △ n: 10.30. 100. 300MA

Xarakterli: B.C

Qoldiqlar oqim va sinish quvvati deb baholandi i △ m: 500A

RATEDAL RADICAL EMAS l △ Yo'q: 0.5i △ n

Ratsionni baholash qobiliyati: 4000V kuchlanish

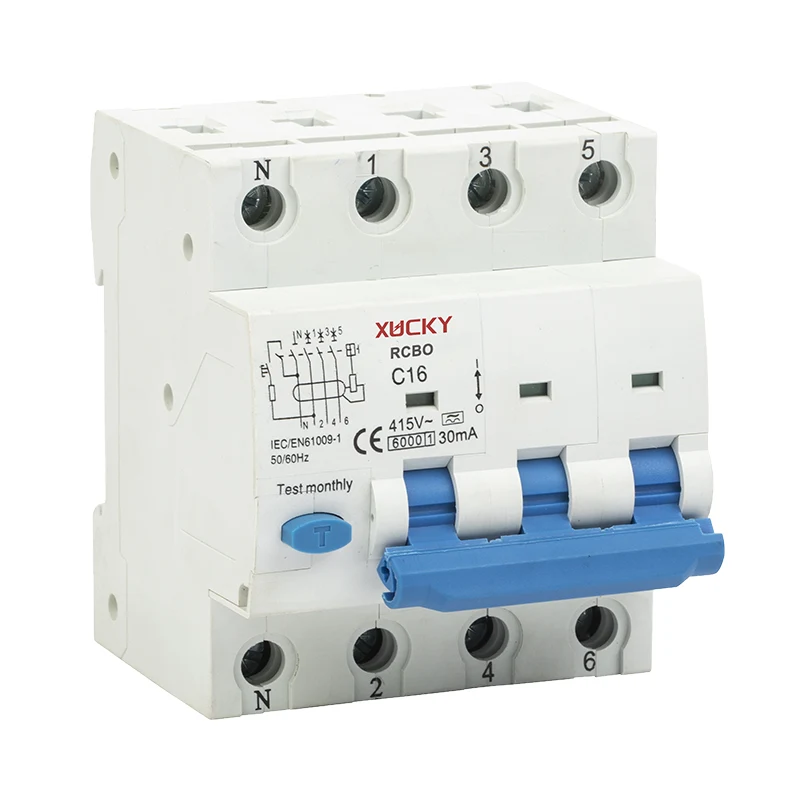

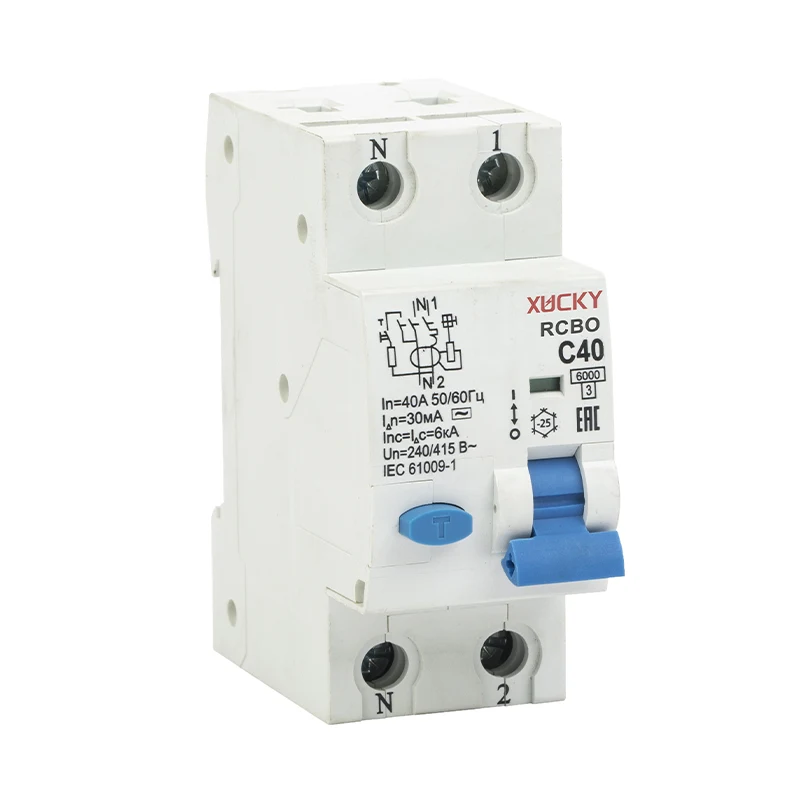

Ruxsatlar soni: 1p + n, 3p + n

RATE VULTAGE: 230VAC

Himoya: -25 ~ ~ + 40 ~

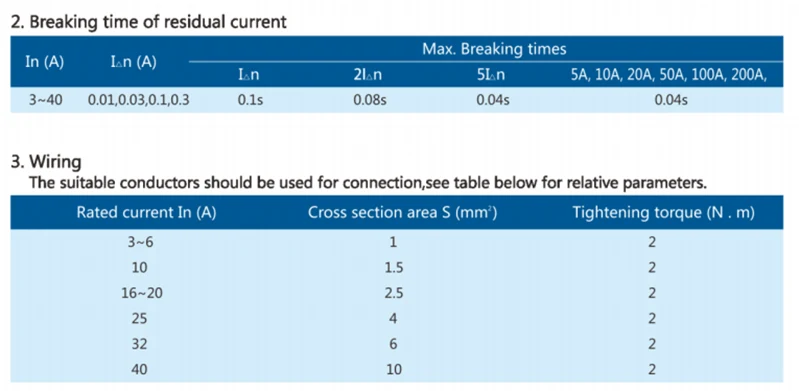

Qoldiq qoldi --0.1 sek.

Sayohat er osti yoriqlari: elektro-magnit

Hozirgi kunda: termal-magnit

Himoya darajasi: IP20

35 mm dona temir temir yo'lida

Kengligi 2 modullar

Terminal ug turi va PIN turi

Texnik ma'lumotlar varaqasi

	Tur			2p	4p
	Standartlar			IEC / en 61009-1, IEC / A 61009-2-1;
	Guvohnoma			CB, CE, Rohs
	Ishlab chiqaruvchi mamlakat; ta'minotchi mamlakat			Xitoy
Elektr xususiyatlari	Turi (erning oqib chiqadigan to'lqin shakli)			A AC qismini kiriting
	Qutblar soni			1p + n	3p + n
	Oqim oqimi	Ichida	A	6, 10, 13, 20, 25, 32, 40, 50, 63	6, 10, 13, 20, 25, 32, 40, 40 a
	Baholangan sezgirlik	Xasta	mayin	10, 30, 100, 300 MA	30, 100, 300 m
	Ratsion kuchlanish	U yer	V	220/230/240 v	380/400/415 v
	Ish vaqti	A / tipidagi ac		Bir zumda
		A [S] ni kiriting		10 ms kechikish
		A [g] ni kiriting		40 ms kechikish
	Izolyatsiya kuchlanishi	Ui	V	500V AC
	Overvoltaj toifasi			Iii
	Iftiyoz darajasi			2
	Siqilish testining ishlaydigan kuchlanish		V	187 - 264 v	230 - 485 v
	Baholangan chastota		Hz	50/60 Hz
	Buzish qobiliyati nish. IEC / AE 61009-1	Icn	A	10,000 a
	Buzish qobiliyati nish. IEC / en 64947-2-ga (Faqat qisqa tutashuv testiga murojaat qilish)	Icu	A	15,000 a
		Ics	A	7,5 ming A (50% ICU)
	Qolgan qoldiq quvvati Acc.to IEC / E 61009-1	IDM	A	3000 a
	"Voliya" kuchlanishini baholash (1.2 / 50)	Xim	kv	4 kV
	Inddagi dielektrik sinov kuchlanishi. Freq. 1 daqiqa davomida.		kv	2.5 kV (50 / 60Hz, 1 min.)

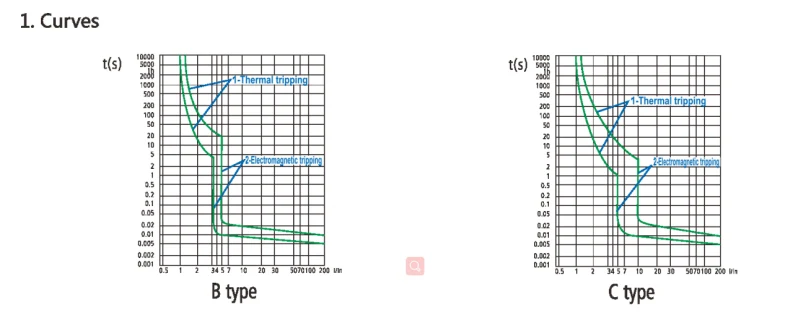

	Termomitetize - xususiyatlar			Xususiyatlar B: 3-5in
				Xususiyatlar C: 5in - 10in
	Energiyani cheklaydigan sinf ". en 61009-1			3
	Hozirgi qarshilikka qarshi kurash (8/20)		A	3000 a

Mexanik xususiyatlar	Uy-joy			Izolyatsiya guruhi I - II, Ral 7035
	Almashtirmoq			Izolyatsiya guruhi II, Ral 5017
	Test tugmachasini bosing			II II II, Ral 2000
	Aloqa holati ko'rsatma			Yashil / qizil oyna
	Yerning nosozligi to'g'risida ko'rsatma			Oq deraza
	Elektr hayoti	Operatsiyalar		4000 tsikl
	Mexanik hayot	Operatsiyalar		10000 tsikl
	Himoya darajasi ACC. en 60529	Uy-joy		Podshoh
		Terminallar		Shayton
	Zarbalarga chidamlilik ACC. IEC / en 60068-27-ga			25 g zarba - 13m
	Tebranish qarshiligi ACC. IEC / en 60068-6-ga			0,1 mm yoki 1 g - 20 tsikl 5 ... 150 ... 5 Hz
	Atrof-muhit sharoitlari (nam issiqlik) ACC. IEC / en 60068-30-ga		° C / RH	55 ° C / 90-96% va 25 ° C / 95-100% bo'lgan 28 tsikl
	Issiq elementni sozlash uchun ma'lumot harorati		° C	30 ° C
	Atrof-muhit harorati (kunlik o'rtacha ≤ +35 ° C)		° C	-25 ... +40 ° C
	Saqlash harorati		° C	-40 ... +70 ° C
O'rnatish	Terminal turi			Egizak terminalini (ko'tarish / ochish bilan)
	Kabellar uchun terminal hajmi	pastki / tepasi	mm²	25/35 mm
	Avtobusni pinlash uchun terminal hajmi	pastki / tepasi	mm²	10/16 mm²
	Vilkalar paneli uchun terminal hajmi	pastki / tepasi	mm²	M6 - 10/16 mm²
	Qattiq / tor simlar			1x 1mm² - 35mm² 2 x 1mm² - 16mm² *
	Mergulli simlar			1x 1mmmi - 25mm² 2 x 1mmmi - 10mm² *
	Torkni siqish	pastki / tepasi		2 nm
	Kabelning uzunligi			10 mm
	O'rnatish			Biz 60715 yillarda DIN RELEKTRIZ Mahkamlash orqali
	O'rnatish joyi			Har qanday
	Kirish			Yuqori / pastki terminallar
	O'lchamlar (h x w x d)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Vazn		kg	0,19 kg	0.42 kg
Qadoqlash	Qadoqlash a (Individual qutisi)	Miqdori	bo'lak	1	1
		O'lcham (H * W * D)	mm	90 * 40 * 80 mm	90 * 78 * 81 mm
		Vazn	kg	0,2 kg	0,43 kg
	B qadoqlash b (* a) (O'rta qutingiz)	Miqdori	bo'lak	6	3
		O'lcham (H * W * D)	mm	255 * 95 * 91.2 mm	242 * 98 * 89 mm
		Vazn	kg	1.3 kg	1.3 kg
	C-qadoqlash c (* b) (Master karton)	Miqdori	bo'lak	60	30
		O'lcham (H * W * D)	mm	510 * 275 * 200 mm	520 * 255 * 200 mm
		Vazn	kg	14,5 kg	14,5 kg
Bilan birgalikda yordamchi elementlar	Yordamchi aloqa			Va (yys)	Va (yys)
	Alka-ga aloqasi			Va (yys)	Va (yys)
	Sho'ng'iz sayohat			Va (yys)	Va (yys)
	Pastki moslama uchun yordamchi kontakt			Va (yys)	Va (yys)
	Bo'lasiz bo'shatish			Va (yys)	Va (yys)
	Overvoltaj bo'shatish			Va (yys)	Va (yys)
	Avtomobil operatsion qurilmasi			Va (yys)	Va (yys)
