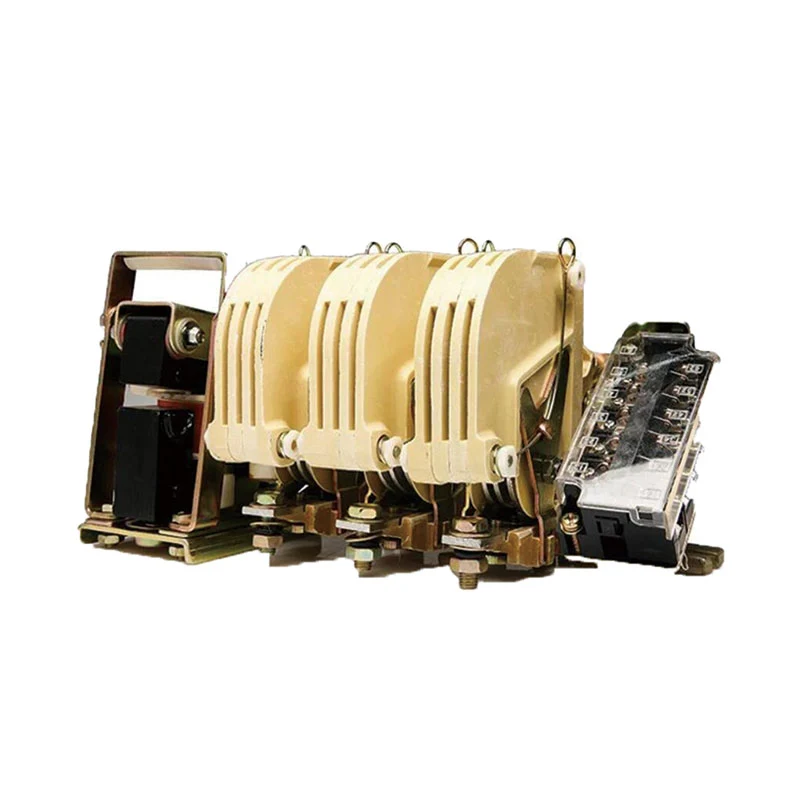

CJ12 AC kontaktori

Mahsulotga umumiy nuqtai

CJ12 AC kontaktori 50 Gts o'zgaruvchan tok, 380 V gacha nominal kuchlanish, quvvat tizimlarining 600 A gacha toki, kontaktlarning zanglashiga olib tashlash va uzish, chastotani ishga tushirish, to'xtatish va teskari o'zgaruvchan tok dvigateli uchun ishlatiladi. Asosan metallurgiya, prokat po'lat, kranlar va boshqa elektr jihozlarining elektr boshqaruv sxemalari uchun ishlatiladi.

Din Rail o'rnatilgan kontaktor GB14048.4 va IEC60947-4-1 standartlariga javob beradi.

Model tavsifi

Oddiy ish sharoitlari

1. Atrof-muhit harorati: Atrof-muhit harorati +40 ° C dan yuqori emas va -25 ° C dan past emas (+60 ° C da foydalanish mumkin, lekin kontaktning nominal oqimini kamaytirish kerak).

2. Balandligi: 2000 m dan oshmaydi.

3. Nisbiy namlik 90% dan oshmaydi (Oylik o'rtacha minimal harorat +25 ° C dan oshmaydi).

4. Amplituda 6 mm dan kam, tebranish chastotasi 3 Gts dan oshmaydi.

5. O'rnatish yuzasining vertikal yoki oldinga yoki orqaga moyilligi 5 ° dan oshmasligi kerak.

6. Ifloslanish darajasi: 3.

7. O'rnatish toifasi: III sinf. Agar kontaktor nam tropik sharoitda ishlab chiqarilgan bo'lsa, nisbiy namlik 95% dan (+35 ° C) ko'p bo'lmaganda mog'or va kondensatsiya mavjud bo'lgan joylarda ishlashga ruxsat beriladi.

Asosiy texnik parametrlar

AC kontaktori ochiq turdagi. Uning tuzilishi shundan iboratki, raf tekisligi tartibining elektromagnit tizimi o'ngda, asosiy kontakt o'rtada, yordamchi kontakt chapda va aylanadigan to'xtash bilan jihozlangan. Butun tartibga solish monitoring va texnik xizmat ko'rsatish uchun qulaydir.

Kontaktorning magnit tizimi U shaklidagi harakatlanuvchi-statik temir yadro va lasandan iborat. Harakatlanuvchi va statik temir yadrolari mahsulotning ishlash muddatini uzaytirish uchun bufer moslamasi bilan jihozlangan. CJ12-Z ning doimiy magnit tizimi qalin po'lat plitalardan yasalgan va bobin ikki tomonlama o'ralgan va odatda yopiq yordamchi kontaktlarni egallaydi.

Kontaktorning asosiy aloqasi - bu yaxshi yoy o'chirish ko'rsatkichiga ega bo'lgan uzunlamasına tirqishli yoyni o'chirish qopqog'i bilan jihozlangan bitta uzilish nuqtasi seriyali magnit portlash strukturasi.

Yordamchi kontaktlar shaffof himoya qoplamali er-xotin to'xtash nuqtasi ko'prik turidir.

Kontaktorning eskirgan qismlarini yig'ish va demontaj qilish oson, texnik xizmat ko'rsatish va ta'mirlash oson.

3P kontaktorning elektr muddati va mexanik ishlash muddati

Eslatma: Jadvaldagi elektr quvvati ko'rsatkichi AC-2 foydalanish toifasidir.

2P kontaktorlarining ishlash muddati 1 million martaga teng. 4P/5P kontaktorining mexanik ishlash muddati 100 000 marta.

Kontur va oʻrnatish oʻlchami
