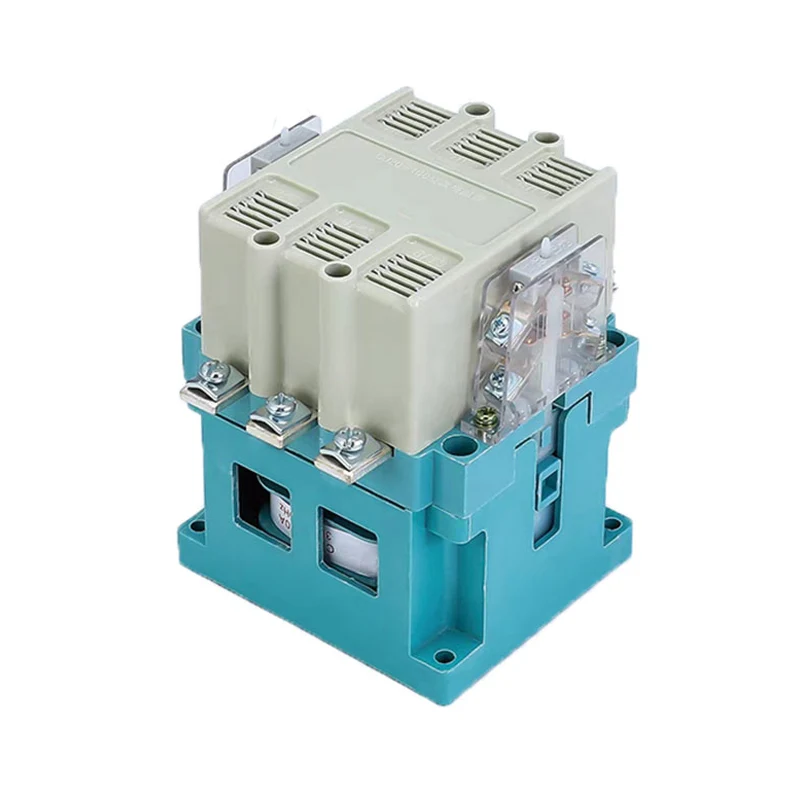

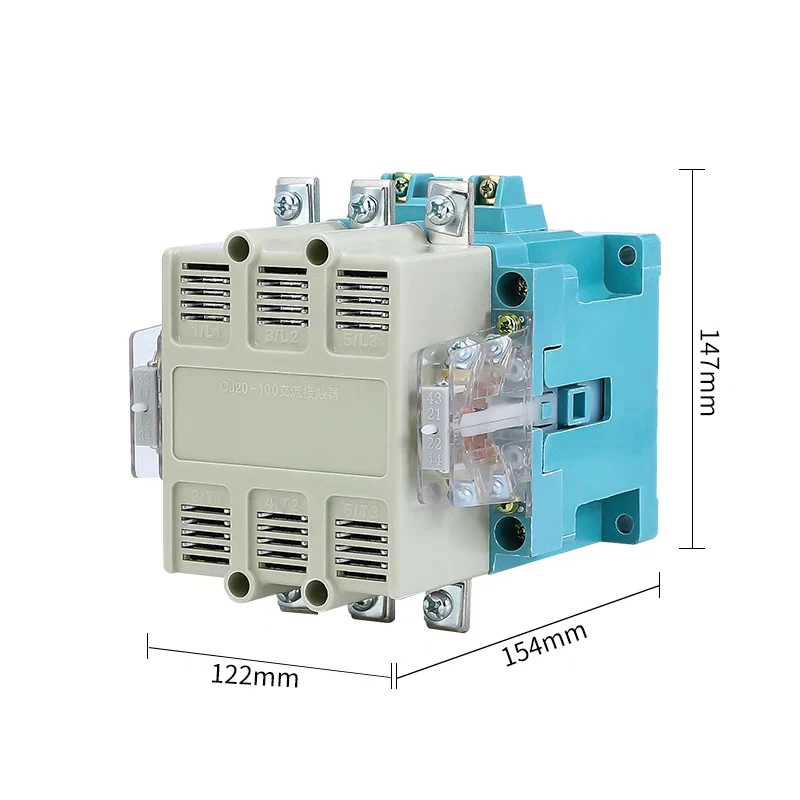

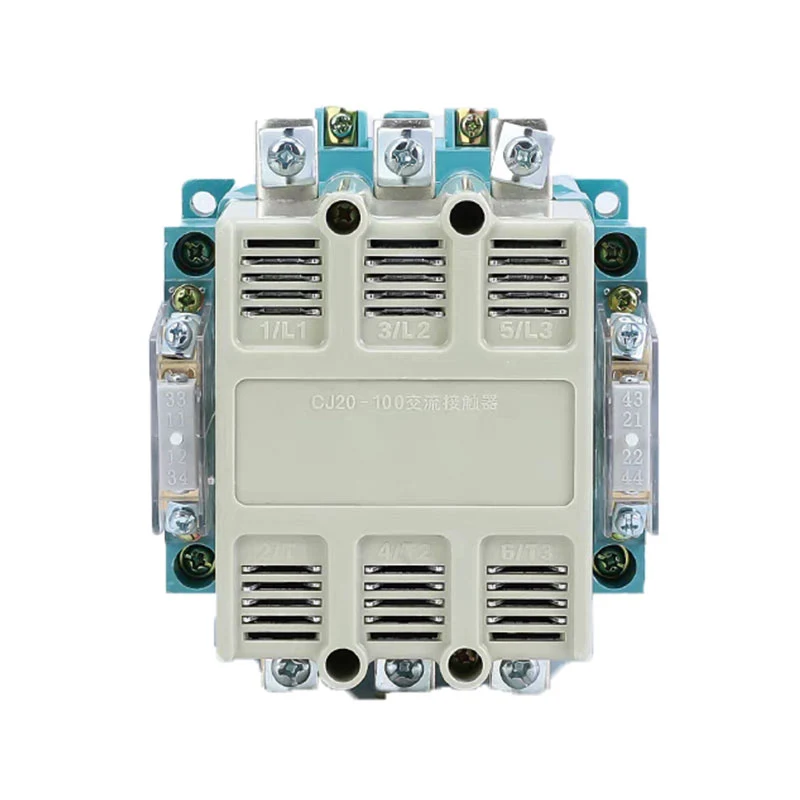

CJ20 AC kontaktori

XUCKY Electric - bu motorlarni ishlab chiqaruvchilar va etkazib beruvchilarni boshqarish uchun CJ20 AC kontaktori. CJ20 AC kontaktori (AC/DC kontaktor), asosan AC 50Hz (yoki 60Hz) pallasida ishlatiladi, nominal kuchlanish 660V gacha, nominal ish oqimi 630A gacha, uzoq masofali qilish va uzilish davri uchun va tegishli termal ortiqcha yuk bilan kombinatsiya o'rni, ish haddan tashqari yuklanishi mumkin bo'lgan sxemani himoya qilish uchun. AC/DC kontaktori IEC60947-4-1, GB14048.4 standartlariga javob beradi.

So'rov yuborish

Mahsulot tavsifi

Qo'llash doirasi

CJ20 AC kontaktori (AC/DC kontaktor), asosan AC 50Hz (yoki 60Hz) pallasida, nominal kuchlanish 660V gacha, nominal ish oqimi 630A gacha, uzoq masofali qilish va uzish davri uchun va tegishli termal ortiqcha yuk bilan kombinatsiya o'rni, ish haddan tashqari yuklanishi mumkin bo'lgan sxemani himoya qilish uchun. AC/DC kontaktori IEC60947-4-1, GB14048.4 standartlariga javob beradi.

Model va ma'no

Oddiy ish sharoitlari va o'rnatish shartlari

Atrof havo harorati: -5 ℃ ~ + 40 ℃, o'rtacha 24 soat ichida + 35 ℃ dan oshmaydi.

Balandligi: 2000 m dan oshmasligi kerak.

Atmosfera sharoitlari: maksimal harorat +40 ℃, nisbiy namlik 50% dan oshmaydi; past haroratlarda yuqori nisbiy namlikni ta'minlashi mumkin, masalan, +20 ℃ dan 90% gacha, harorat o'zgarishi tufayli vaqti-vaqti bilan hosil bo'ladigan kondensatsiya uchun maxsus choralar ko'rish kerak.

Ifloslanish darajasi: 3.

O'rnatish toifasi: Ⅲ.

O'rnatish shartlari: O'rnatish yuzasi va vertikal tekislikning moyilligi ± 5 ° dan oshmaydi.

Zarba tebranishi: AC/DC kontaktori sezilarli silkinish, zarba va tebranishlarsiz joyda o'rnatilishi va ishlatilishi kerak.

Asosiy parametrlar va texnik ko'rsatkichlar

Bobin nominal nazorat besleme kuchlanishi Us: AC 50Hz, 110V, 127V, 220V, 380V; Doimiy oqim: 110V, 220V

Mexanik ishlash muddati: CJ20-10, 16, 25, 40, 63, 100, 160 10 million marta; CJ20-250, 400, 630 6 million marta.

Energiyani tejovchi AC/DC kontaktining tejamkorlik darajasi (1-jadvalga qarang).

1-jadval

Model	CJ20-63 ~ 160JZ	CJ20-630J	CJ20-250 ~ 630JZ
Saqlash darajasi %	90	95	95

Asosiy parametrlar va kontaktorning texnik ko'rsatkichlari (2-jadvalga qarang).

2-jadval

Model	Nominal izolyatsiya kuchlanishi Ui(V)	An'anaviy erkin havo isitish oqimi Ith(A)	Maksimal quvvat uch fazali sincap tomonidan boshqariladigan qafasli vosita AC-3 kVt			Operatsion soni soatiga aylanishlar marta/soat (AC-3)	AC-3 Elektr hayoti (10000 marta)	Bobin quvvati Boshlash / ushlab turish VA/VA	Sigortalarni tanlash (SCPD) modellari
Model	Nominal izolyatsiya kuchlanishi Ui(V)	An'anaviy erkin havo isitish oqimi Ith(A)	220V	380V	660V	Operatsion soni soatiga aylanishlar marta/soat (AC-3)	AC-3 Elektr hayoti (10000 marta)	Bobin quvvati Boshlash / ushlab turish VA/VA	Sigortalarni tanlash (SCPD) modellari
CJ20-10	690	10	2.2	4	4	1200	100	65/9	RT16-20
CJ20-16		16	4.5	7.5	11			62/9	RT16-32
CJ20-25		25	5.5	11	13			93/14	RT16-50
CJ20-40		32	11	22	22			175/19	RT16-80
CJ20-63		40	18	30	35		120	480/57	RT16-160
CJ20-100		63	28	50	50			570/61	RT16-250
CJ20-160		100	48	85	85			855/85,5	RT16-315
CJ20-250		250	80	132	-	600	60	1710/152	RT16-400
CJ20-400		400	115	200	200			1710/250	RT16-500
CJ20-630		630	175	300	-			3578/91.2	RT16-630

Kontakt turi, miqdori va yordamchi kontaktlarning asosiy parametrlari (3-jadvalga qarang)

3-jadval

Model	An'anaviy erkin havo isitish oqimi (A)	Nominal izolyatsiya kuchlanishi (V)	Nominal ishlash kuchlanish (V)		Nominal ishlash joriy (A)		Nominal boshqaruv quvvati		Turlari va soni aloqa
			AC	DC	AC	DC	AC	DC
CJ20-10~40	10	690	380	220	0.26	0.14	AC-15 100VA	DC-13 30 Vt	Odatda ikkita ochiq, ikkita odatda yopiq
			220	110	0.45	0.27
CJ20-63 ~ 160	10		380	220	0.80	0.27	AC-15 300VA	DC-13 60 Vt	Odatda ikkita ochiq, ikkita odatda yopiq
			220	110	1.4	0.6
CJ20-250 ~ 630	10		380	220	1.3	0.27	AC-15 500VA	DC-13 60 Vt	odatda ochiq 4 3 2
			220	110	2.3	0.6			odatda yopiq 2 3 4

Ulanish diagrammasi

Strukturaviy xususiyatlar

To'g'ridan-to'g'ri ta'sir qiluvchi va ikki marta uzilish, CJ20-40A va undan ko'p yordamchi kontaktlarni o'rnatish uchun AC/DC kontaktorining aloqa tizimi asosiy kontaktning har ikki tomoniga o'rnatilgan alohida komponent sifatida elektrda ajratish hisoblanadi.

CJ20-10~25A AC/DC kontaktorlari vintlardek yoki 35 mm standart karta relslari bilan o'rnatilishi mumkin.

CJ20-10~16A AC/DC kontaktorlari er-xotin uzilish nuqtasi oddiy ochiladigan kamon kamerasidan foydalanadi, qolganlari esa yuqori sindirish qobiliyatiga, yuqori ishonchliligiga ega bo'lgan ko'p uzunlamasına tikuvli yoy qopqog'i yoki yoy qopqog'i korpuslaridan foydalanadi.

CJ20-63 ~ 630 energiyani tejovchi AC/DC kontaktorlari shahar umumiy quvvatni tejovchi modulga ega, nafaqat susturucu energiyani tejovchi mahsulotlarni yoki shaharda ishlaydigan mahsulotlarni olishi mumkin, balki yordamchi kontaktlarni olmaydi, shuning uchun mahsulotning ishonchliligi va hayotini sezilarli darajada yaxshilaydi.
