CJX2 kontaktor

Qo'llash doirasi

CJX2 kontaktori (LC1) (AC/DC kontaktor, bundan keyin kontaktor deb yuritiladi), asosan AC 50Hz (yoki 60Hz) zanjiri uchun ishlatiladi, kuchlanish 660V gacha, nominal ish oqimi AC-3 dan foydalanish toifasida 95A gacha , 400V (380V), masofadan boshqarish pultini yoqish va o'chirish uchun, tez-tez ishga tushirish va o'zgaruvchan tokni boshqarish mexanizmi va tegishli termal o'rni bilan birlashtirib, kontaktlarning zanglashiga olib keladigan elektromagnit starterni hosil qilish uchun haddan tashqari yuk ishlashi mumkin.

CJX2 kontaktori (LC1) (AC/DC kontaktori) IEC60947-4-1, GB14048.4 standartlariga javob beradi.

Model va ma'no

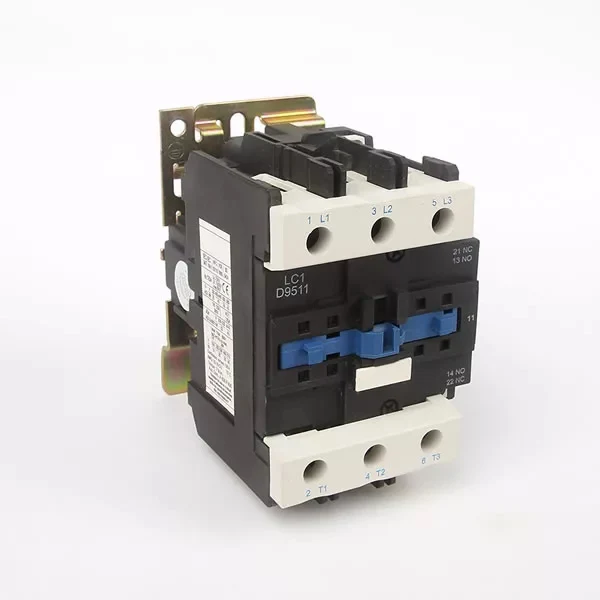

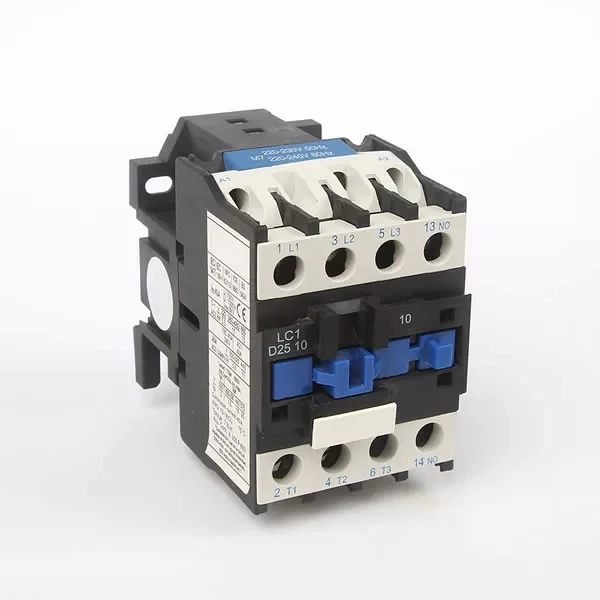

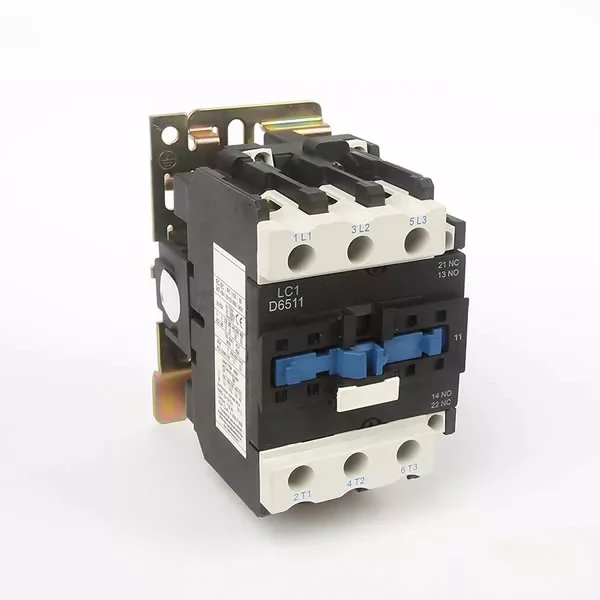

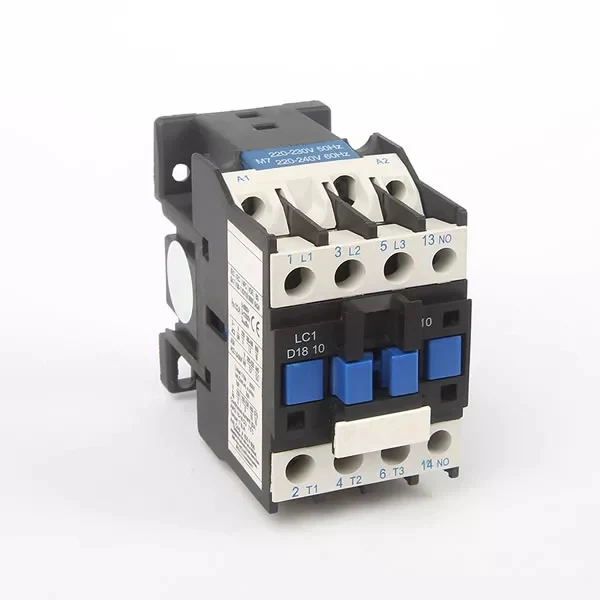

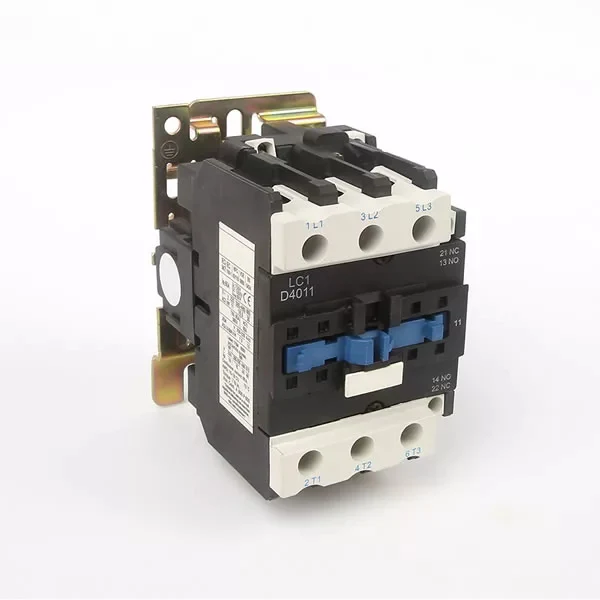

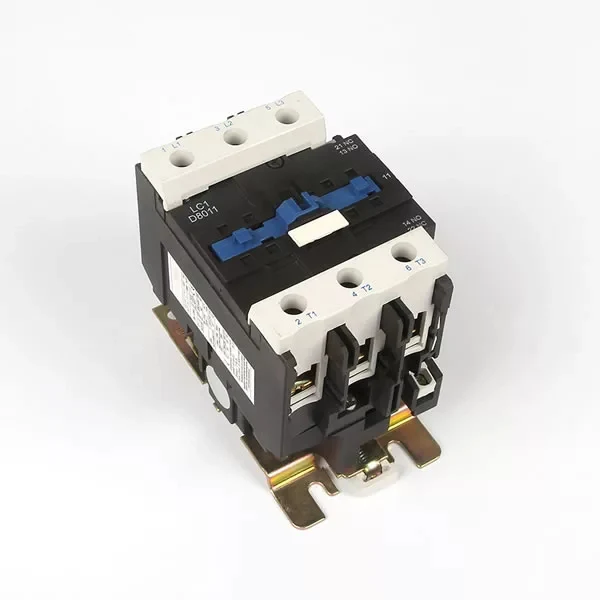

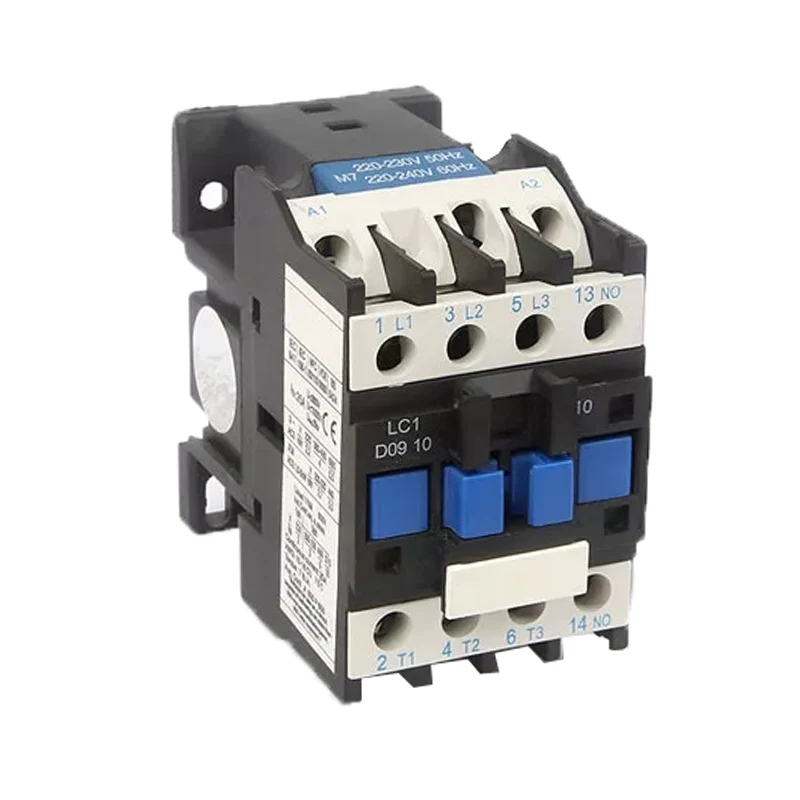

Ba'zi umumiy modellar: CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 C15J- JX2-8011 CJX2-9511

Oddiy ish sharoitlari va o'rnatish shartlari

1. Atrof havo harorati: -5 ℃ ~ + 40 ℃, o'rtacha 24 soat ichida + 35 ℃ dan oshmaydi.

2. Balandligi: 2000 m dan ortiq emas.

3. Atmosfera sharoitlari: maksimal harorat +40℃, nisbiy namlik 50% dan ortiq emas; past haroratlarda yuqori nisbiy namlikni ta'minlashi mumkin, masalan, +20 ℃ dan 90% gacha, harorat o'zgarishi tufayli vaqti-vaqti bilan hosil bo'ladigan kondensatsiya uchun maxsus choralar ko'rish kerak.

4. Ifloslanish darajasi: 3.

5. O'rnatish toifasi: Ⅲ.

6. O'rnatish shartlari: O'rnatish yuzasi va vertikal tekislikning moyilligi ± 5 ° dan oshmaydi.

7. Shok tebranishi: Mahsulot sezilarli silkinish, zarba va tebranishsiz joyda o'rnatilishi va ishlatilishi kerak.

8. O'rnatish usuli: vintni o'rnatishdan tashqari, shuningdek, 35 mm standart karta relsli o'rnatish. AC ishlashi 40-95 35 mm yoki 75 mm karta relsiga o'rnatilishi mumkin.

Asosiy parametrlar va texnik ko'rsatkichlar

1. Asosiy parametrlar va texnik ko'rsatkichlarning JCX2 AC kontaktori (1-jadvalga qarang).

2. Elektr hayotining egri chizig'i

3. Bobin nominal quvvat manbai kuchlanishi Us va kod (2-jadvalga qarang)

Strukturaviy xususiyatlar

1. Himoya turi uchun kontaktor, to'g'ridan-to'g'ri ta'sir qilish uchun harakat strukturasi, kichik o'lchamli, engil, kam quvvat iste'moli, uzoq umr, xavfsiz va ishonchli er-xotin uzilish nuqtasi uchun kontakt;

2. AC/DC kontaktori mexanik qayta tiklanadigan blokirovka qiluvchi magnit starterni, yulduz uchburchak dekompressiyali starterni tashkil qilishi mumkin, shuningdek, foydalanuvchilarning fikriga ko'ra, yordamchi kontakt guruhi, havo kechikish boshi va shunga o'xshash turli xil hosilaviy mahsulotlarni yaratishi mumkin.

3. Yordamchi kontakt guruhini, havo kechikish boshini (4-jadvalda ko'rsatilgan kechikish diapazoni), termal o'rni va boshqa aksessuarlarni qo'shish uchun qurilish bloklarini o'rnatishdan foydalanishi mumkin, ular turli hosilaviy mahsulotlarga birlashtirilgan (3-jadvalga qarang).

4. SR2 seriyali kuchlanishni bostirishning muhim funktsiyasiga ega bo'lgan va CJX2 seriyali kontakt bilan foydalaniladigan SR2 seriyali kuchlanish to'xtatuvchisi xizmat muddatini uzaytirish uchun kontaktorni samarali himoya qilishi mumkin. Va kuchlanish pulsining kompyuterga va boshqa tegishli elektron boshqaruv tizimiga aralashuvidan qochish mumkin.

CJX2 seriyali 09A ~ 32A AC/DC kontaktorlari uchun SR2-A, o'ziga xos xususiyatlar:

SR2-A 24V~48V AC, doimiy

SR2-A 100V~250V AC, doimiy tok

SR2-A 380V~440V AC, doimiy

5. AC / DC kontaktori kichik o'lchamli, engil, kam quvvat iste'moli, yuqori umr, xavfsiz va ishonchli va boshqalar.

6. AC/DC kontaktor tanasi 32A va undan pastda bir juft odatda ochiq yoki odatda yopiq yordamchi kontaktga, 40A va undan yuqorida bir juft odatda ochiq va odatda yopiq yordamchi kontaktga ega. Bundan tashqari, u F4 yordamchi kontakt guruhini (ikki yoki to'rtta guruh) yoki havo kechikish boshini yuqori qismida qo'shishi mumkin, har ikki tomonda NCF1-11C ni, ularning kombinatsiyalarini qo'shishi mumkin (4-jadval va 5-jadvalga qarang).

7. Vintli o'rnatishdan tashqari, kontaktor 35 mm (CJX2-09 ~ 95) va 75 mm (CJX2-40 ~ 95) konkav standart temir yo'l o'rnatishdan ham foydalanishi mumkin.

Model	Kechikish oralig'i	Kechiktirilgan kontaktlar soni	Diagramma	4-jadval
F5-T0	0,1s~3s	NO+NC
F5-T2	0,1s~30s
F5-T4	10s ~ 180s
F5-D0	0,1s~3s
F5-D2	0,1s~30s
F5-D4	10s ~ 180s

Yordamchi kontakt guruhi modeli	Kontaktlar soni		Diagramma
	Kontaktlar soni odatda ochiq (NO)	Kontaktlar soni odatda yopiq (NC)
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1

O'rnatish va texnik xizmat ko'rsatish

1. O'rnatishdan oldin tegishli texnik ma'lumotlarni tekshiring.

2. O'rnatish, u belgilangan shartlarga muvofiq, odamlarning vizual odatlariga muvofiq o'rnatilishi kerak.

3. Metall o'rnatish plitasi bo'lgan AC/DC kontaktori to'g'ri erga ulangan bo'lishi kerak.

4. Terminal vintlarini mahkamlash kerak, simlarning to'g'riligini tekshirgandan so'ng, zaryadlangan asosiy kontakt bo'lsa, birinchi navbatda, lasanni bir necha marta yoqish va o'chirishni amalga oshiradi, sinov harakati ishonchli bo'lgandan so'ng, uni qo'yish mumkin foydalanishga topshirildi.

5. Foydalanishda g'ayritabiiy shovqin bo'lsa, u yadro qutb yuzasida axloqsizlik bo'lishi mumkin, iltimos, sirtni artib oling.

6. Foydalanishda mahsulot tarkibiy qismlarini muntazam tekshirib turish kerak, murabboning harakatlanuvchi qismlarini talab qilmaydi, bo'shashmasdan mahkamlagichlar, agar biron bir qism shikastlangan bo'lsa, almashtirilishi kerak.

Ulanish usulidan foydalaning

1. Uch fazali kontaktor odatda jami sakkizta nuqta, uch kirish, uch chiqish va ikkita nazorat nuqtasiga ega. Chiqish va kirish mos keladi, buni ko'rish oson. Agar siz o'z-o'zidan qulflashni qo'shmoqchi bo'lsangiz, chiqish terminalidan nazorat nuqtasiga chiziqni ulashingiz kerak.

2. Avvalo, AC/DC kontaktorining printsipini bilish kerak. U elektromagnit maydonlarni ishlab chiqarish uchun tashqi quvvat manbai orqali bobinga qo'shiladi. Quvvatni yoqish va tortish, aloqa nuqtalari quvvatni o'chirishdan keyin uziladi. Printsipni biling, siz qo'shimcha quvvat manbalarining quvvat manbai kontaktlarini aniqlab olishingiz kerak, bu bobinning ikkita kontakti, odatda kontaktorning pastki qismida va har ikki tomonda. Boshqa kirish va chiqish odatda yuqorida, bilish uchun qarang. Bundan tashqari, odatda belgilangan qo'shimcha quvvat manbalarining (220V yoki 380V) kuchlanishiga e'tibor bering. Shuningdek, kontakt nuqtasi odatda yopiq yoki odatda ochiq ekanligini unutmang. Agar o'z-o'zidan qulflangan boshqaruv mavjud bo'lsa, shunchaki chiziqlarni asl printsipga muvofiq tartibga soling.

Bobin quvvatlanganda, statik yadro harakatlanuvchi yadroni tortib olish uchun elektromagnit kuch ishlab chiqaradi, chunki kontakt tizimi harakatlanuvchi yadro bilan bog'langan, shuning uchun harakatlanuvchi yadro bir vaqtning o'zida ishlaydigan uchta harakatlanuvchi kontaktni boshqaradi, ulangan kontaktni yopish. quvvatlantirish manbai. Bobin o'chirilganda, assimilyatsiya yo'qoladi, harakatlanuvchi yadro aloqa qismi bahor reaktsiyasi kuchi bilan ajratiladi, shuning uchun asosiy aloqa uzilib, quvvatni uzib qo'ying.

Kontur va o'rnatish o'lchamlari

Mahsulot konturi va o'rnatish o'lchamlari (1-rasm, 2-rasm va 6-jadvalga qarang).

Hajmi: mm
