DW15 havo o'chirgichi

XUCKY DW15 havo o'chirgichi yoki ACB elektron to'xtatuvchisi (bundan buyon matnda elektron to'xtatuvchisi) 50 Gts chastotali AC, nominal oqim 200A dan 4000A gacha va nominal ish kuchlanishi 380V dan 1140V gacha bo'lgan tarqatish tarmoqlari uchun javob beradi. ABC elektron to'xtatuvchisi asosan tarqatish tarmoqlarida elektr energiyasini taqsimlash va kontaktlarning zanglashiga olib, ortiqcha yuklanish, kuchlanish ostida va elektr jihozlarini qisqa tutashuvdan himoya qilish uchun ishlatiladi.

So'rov yuborish

Mahsulot tavsifi

Qo'llash doirasi

XUCKY DW15 havo o'chirgichi yoki ACB to'xtatuvchisi (keyingi o'rinlarda o'chirgich deb yuritiladi) AC 50Hz, nominal oqimi 200A dan 4000A gacha va nominal ish kuchlanishi 380V dan 1140V gacha bo'lgan tarqatish tarmoqlari uchun javob beradi. ABC elektron to'xtatuvchisi asosan tarqatish tarmoqlarida elektr energiyasini taqsimlash va kontaktlarning zanglashiga olib, ortiqcha yuklanish, kuchlanish ostida va elektr jihozlarini qisqa tutashuvdan himoya qilish uchun ishlatiladi.

Oddiy sharoitlarda elektron to'xtatuvchini kontaktlarning zanglashiga olib keladigan kamdan-kam hollarda o'zgarishi va motorning kamdan-kam ishga tushirilishi sifatida foydalanish mumkin.

TAIXI professional havo o'chirgich yetkazib beruvchisi bo'lib, DW15 ABC elektron to'xtatuvchisi GB14048.2 ga mos keladi.

Model va ma'no

● Foydalanish toifasiga ko'ra

A sinfi (selektiv bo'lmagan, haddan tashqari oqimdan ikki qismli himoya bilan).

● Transmissiya qurilmasiga ko'ra

a. Old tutqich to'g'ridan-to'g'ri harakat qiladi;

b. Dvigatel haydovchisi.

Eslatma: Agar foydalanuvchi tomonidan belgilanmagan bo'lsa, oddiy ta'minot a va b ning ikkita funktsiyasiga ega.

● Chiqarish turiga ko'ra

a. Haddan tashqari oqimni chiqarish va shuntni chiqarish;

b. Haddan tashqari oqimni chiqarish, past kuchlanishni bir zumda chiqarish;

c. Haddan tashqari oqimni bo'shatish, shuntni bo'shatish va past kuchlanishli lahzali bo'shatish.

● Haddan tashqari oqimdan himoya qilish turiga ko'ra

a. Haddan tashqari yuk va qisqa tutashuvning oniy ishlashi (elektromagnit);

b. ortiqcha yuk uzoq kechikish va qisqa tutashuvli lahzali ishlash (termal-elektromagnit);

Eslatma: Foydalanuvchilar etkazib beruvchilar bilan maslahatlashishlari mumkin, agar ularga haddan tashqari oqim kerak bo'lmasa.

● Past kuchlanishdan himoya qilish turiga ko'ra

a. Bir zumda ishlash;

b. Operatsiyani kechiktirish.

● Oldin energiya zaxirasiga ko'ra

a. Oldindan saqlash energiyasi yo'q (energiyani saqlash va yopish operatsiyalari bir marta tugallangan);

b. Oldindan saqlangan energiya (energiyani saqlash va yopish operatsiyalari ikki marta yakunlandi).

● Kirish-chiqish yo'liga ko'ra

a. Old panelli kirish-chiqish (vertikal kirish-chiqish);

b. Orqa panelli kirish-chiqish (gorizontal kirish-chiqish);

c. Old paneldan kirish, orqa paneldan chiqish (vertikal kirish, gorizontal chiqish);

d. Old paneldagi chiqish, orqa paneldagi kirish (vertikal chiqish, gorizontal kirish).

Oddiy ish sharoitlari

1. Atrof havo harorati -5 ° C dan +40 ° C gacha va 24 soat ichida o'rtacha qiymat + 35 ° C dan oshmaydi. 2. O'rnatish joyining balandligi 2000 m dan oshmaydi.

3. Atmosferaning nisbiy namligi atrof-muhit havosining harorati +40 ° S bo'lganida 50% dan oshmaydi; past haroratlarda yuqori nisbiy namlik; eng nam oyning oylik o'rtacha maksimal nisbiy namligi 90% ni tashkil qiladi, shu bilan birga oyning o'rtacha minimal harorati +25 ° C ni tashkil qiladi va harorat o'zgarishi tufayli mahsulot yuzasida kondensatsiya ko'rib chiqiladi.

4. Ifloslanish darajasi 3

5. O'chirish to'xtatuvchining asosiy elektron o'rnatish toifasi IV. Yordamchi kontaktlarning zanglashiga olib o'rnatish toifasi past kuchlanishdan tashqari, o'rnatish toifasi to'xtatuvchining asosiy davri bilan bir xil, boshqalari III o'rnatish toifasi.

Asosiy parametrlar va texnik ko'rsatkichlar

1. Ushbu seriyali mahsulotlarning nominal izolyatsiyalash kuchlanishi mos keladigan nominal ish kuchlanishiga teng.

2. ABC o'chirgichning asosiy parametrlari

Kadr nominal oqimi Inm (A)		630			1600		2500	4000
An'anaviy termal oqim Ith (A)		200	400	630	1000	1600	2500	4000
qutb		3	3	3	3	3	3	3
Nominal oqim In (A)	Termal elektromagnit	200	315, 400	315, 400, 630	630, 800, 1000	1250, 1600	1600, 2000, 2500	2500, 3000, 4000
Qisqa tutashuvni o'chirishning nominal chegarasi Icu (KA)	AC 380V	30	30	30	40	40	60	60
Nominal operatsiya qisqa tutashuvni uzish qobiliyati IC (KA)	AC 380V	30	30	30	30	30	40	50
Mexanik ishlash muddati (vaqt)		10000	10000	10000	5000	5000	5000	4000
Elektr ishlash muddati 1In, 1Ue(marta)		1000	1000	1000	500	500	500	500
Elektr ishlash muddati 1In, 1Ue(marta)		1000	1000	1000	500	500	500	500
AC380V Dvigatelni himoya qilish muddati AC-3 (marta)		2000	2000	2000
Ishlash chastotasi (vaqt/soat)		60	60	60	20	20	20	10
Yoy masofasi (mm)		280	280	280	350	350	350	400
Ishlaydigan qo'l (mm)		90	90	90	250	250	250	250
Ishlash kuchi (N)		200	200	200	200	350	350	350

Eslatma:

a. DW15 ACB o'chirgichining nominal qisqa tutashuvini uzish qobiliyati, Inm≤630: yuqori chiziq, Inm>630: yuqori va pastki chiziqlar bilan bir xil.

b. DW15C-200, 400, 630 havo o'chirgichining asosiy parametrlari DW15-200, 400, 630 bilan bir xil.

3. ACB o'chirgichni bo'shatish, bo'shatish solenoid bobinlari va boshqaruv qutisi nominal kuchlanish

Turi		Nominal kuchlanish (V)
Turi		AC 50Hz		DC
Chiqarish	Shuntni chiqarish	Biz	127, 220, 380	110, 220
Chiqarish	Past kuchlanishni chiqarish	Biz	127, 220, 380	-
Yopish moslamasi	Ishlash mexanizmi energiyani chiqaradigan elektromagnit	Biz	127, 220, 380	110, 220
	Ishlaydigan elektromagnit boshqaruv qutisi	Biz	220, 380
	Dvigatel	Biz	220, 380

Eslatma: a. 127 konchilik uchun texnik shartlar.

b. Agar Us 660V bilan ishlaydigan solenoid boshqaruv qutisi kerak bo'lsa, foydalanuvchi ishlab chiqaruvchi bilan kelishib olishi kerak.

Tuzilishi

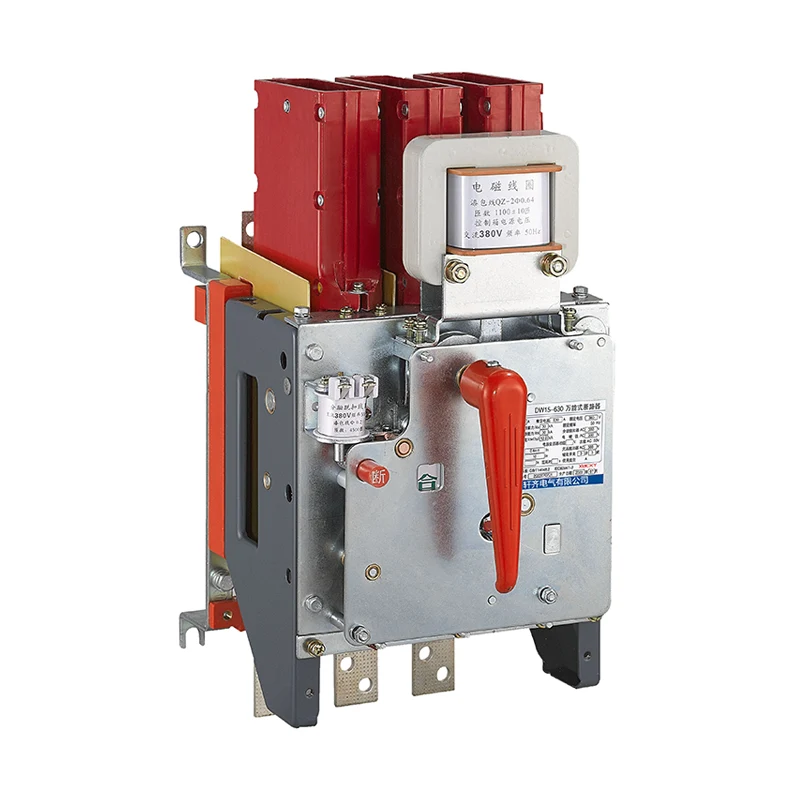

1. DW15-200, 400, 630 universal oʻchirgichlar DW15 ACB toʻxtatuvchisi uch oʻlchamli sirt sxemasi boʻlib, kontakt tizimi, tezkor elektromagnit, chap va oʻng yon panellar hammasi izolyatsion plastinkaga oʻrnatilgan. Yuqori qismi kamon o'chirish tizimi bilan jihozlangan va ishlash mexanizmi old yoki o'ng tomonga o'rnatilishi mumkin. "ON", "OFF" ko'rsatkichlari va qo'lda o'chirish tugmalari mavjud. Yuqori chap tomonda manevrni bo'shatish va orqada sayohat o'qiga ulangan past kuchlanishni bo'shatish mavjud. Tezlik to'yinganligi va oqim transformatori pastki avtobusga joylashtiriladi. Past kuchlanishni kechiktirish moslamalari va termal o'rni mos ravishda quyida keltirilgan. Mahsulot tuzilishi 1-rasmda ko'rsatilgan.

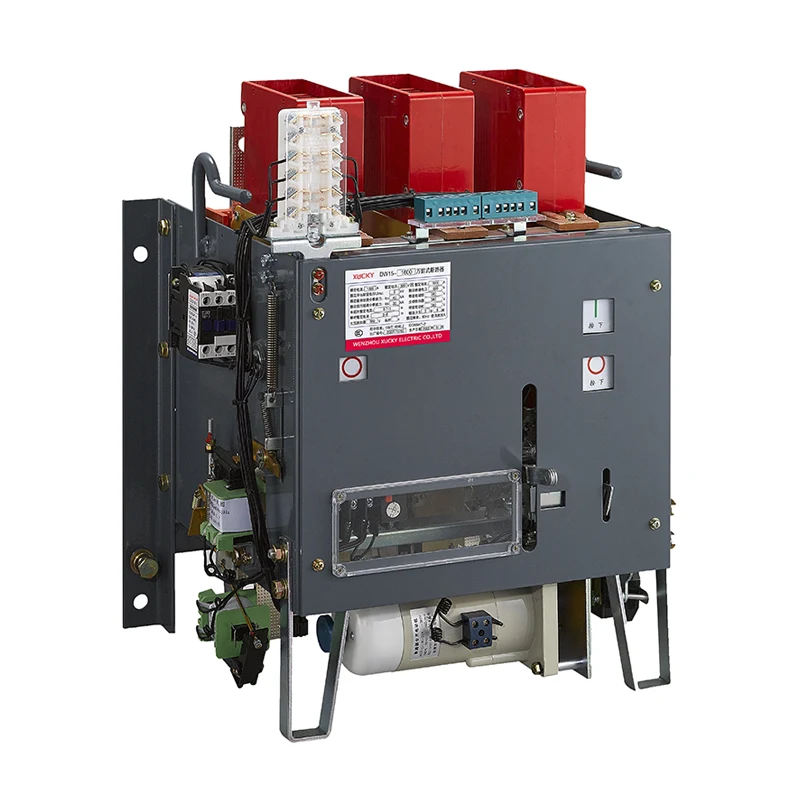

2. DW15-1600, 2500, 4000 universal elektron to'xtatuvchilari ACB elektron to'xtatuvchisi uch o'lchamli sxema bo'lib, kontakt tizimi, ish mexanizmi temir ramkaga o'rnatiladi. Yuqori qismda yoyni o'chirish tizimi va o'ng tomonda ishlaydigan mexanizm mavjud. "ON", "OFF" ko'rsatkichlari va qo'lda "och", "yopish" tugmalari mavjud. Chapda shuntni chiqarish va past kuchlanishni chiqarish bilan jihozlangan. Tezlik to'yinganligi va oqim transformatori pastki avtobusga joylashtiriladi. Past kuchlanishni kechiktirish moslamalari va termal o'rni quyida o'rnatiladi. Mahsulot tuzilishi 2-rasmda ko'rsatilgan.

3. DW15C-200, 400, 630 tortmasining ACB o'chirgichi. Mahsulot to'sar korpusidan (modifikatsiyalangan DW15) va tortma o'rindig'idan iborat. ACB elektron to'xtatuvchisi izolyatsion kontakt pichog'i, er-xotin kontaktlarning zanglashiga olib keladigan dinamik kontakti va tuproq kontaktini qo'llab-quvvatlovchi rels bilan jihozlangan. Çekmece o'rindig'ining chap va o'ng panellari, alyuminiy qavslar, izolyatsiyalash aloqa asoslari, ikki pallali statik kontaktlar, slayderlar va boshqa komponentlar. Pastki qismdagi surish bilan ishlaydigan mexanizm ish tutqichi, vint va boshqalardan iborat.

1-rasm: DW15-200, 400, 630 universal to'xtatuvchilarning strukturaviy diagrammasi
