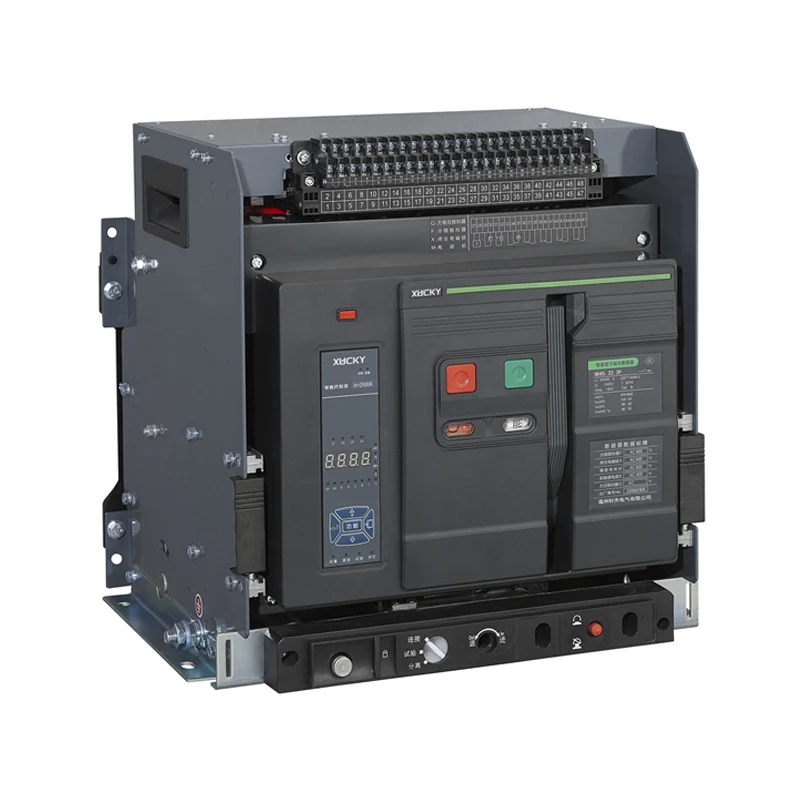

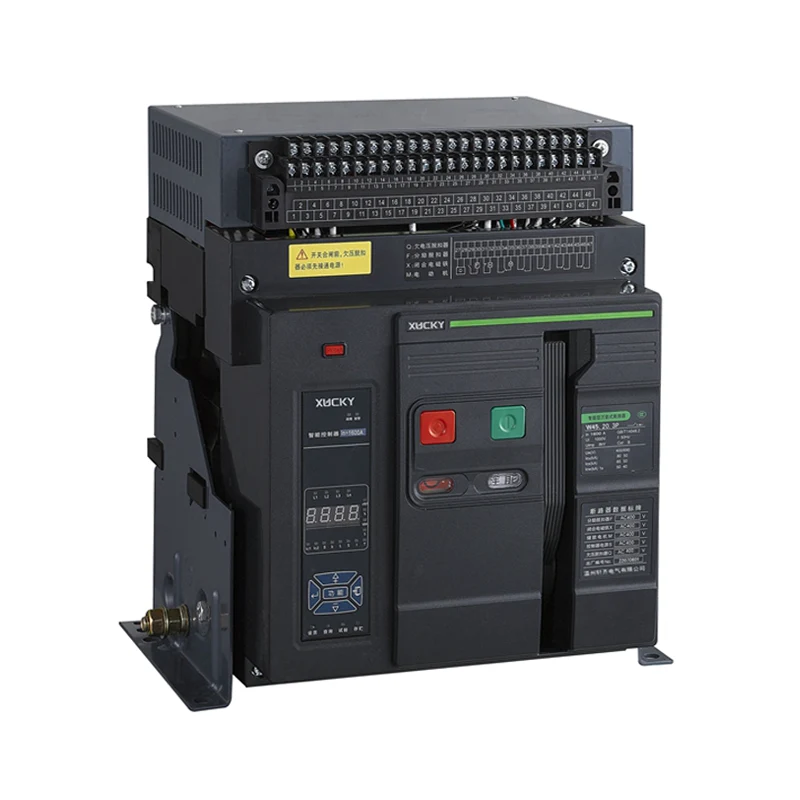

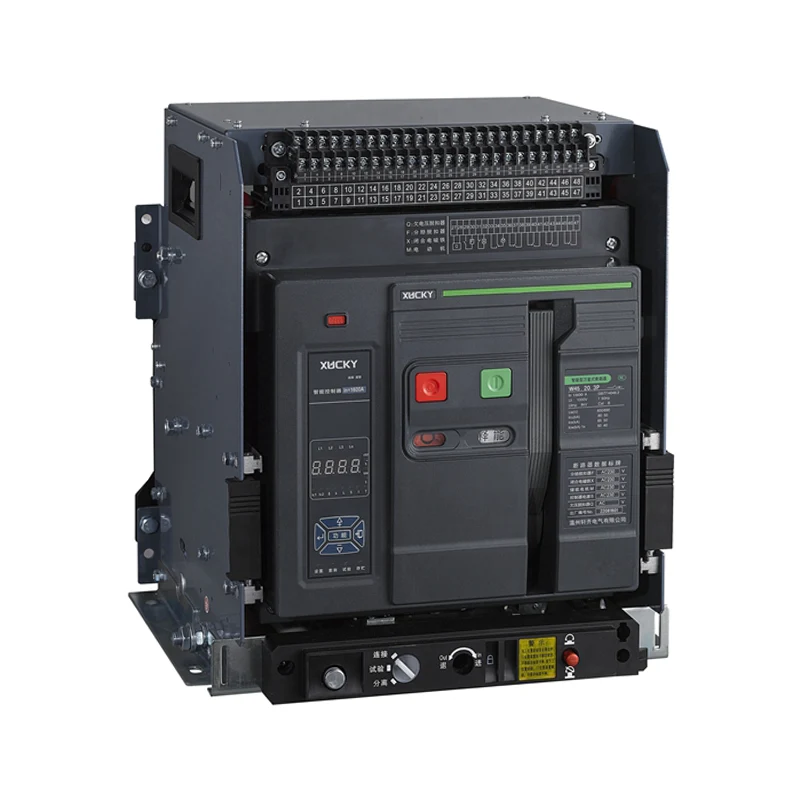

Xitoy XUCKY Electric moslashtirilgan DW45 havo o'chirgichi, ACB (keyingi o'rinlarda elektron to'xtatuvchidir) AC 50Hz, nominal kuchlanish 660V (690V) va undan past bo'lgan, quvvatni taqsimlash va himoya qilish uchun ishlatiladigan nominal oqim 630A ~ 6300A bo'lgan tarqatish tarmog'i uchun javob beradi. ortiqcha yuk, past kuchlanish, qisqa tutashuv, bir fazali topraklama va boshqa nosozliklardan liniya va quvvat uskunalari. Havo o'chirish to'xtatuvchisi aqlli himoya funktsiyasiga ega, selektiv himoya aniq, elektr ta'minoti ishonchliligini oshirishi va keraksiz elektr uzilishlarining oldini olishi mumkin. Shu bilan birga, boshqaruv markazi va avtomatlashtirish tizimining talablarini qondirish uchun "To'rtta masofadan boshqarish" ni amalga oshirish uchun ochiq aloqa interfeysiga ega. O'chirish to'xtatuvchisi 2000 metrda 8000V impulsga chidamli kuchlanishga ega (turli balandliklarda qayta ko'rib chiqilgan, 12000V dan oshmasligi kerak). Acb havo o'chirgichi aqlli boshqaruvchi va sensor bilan jihozlanmagan va ularni izolyator sifatida ishlatish mumkin.
XUCKY - professional havo o'chirgich ishlab chiqaruvchilari. Acb havo o'chirgichi GB14048.2 "Past kuchlanishli o'chirish moslamalari va nazorat qilish moslamalari past kuchlanishli elektron to'xtatuvchilari" va IEC60947-2 "Past kuchlanishli o'chirish moslamalari va nazorat qilish moslamalari o'chirgichlari" va boshqa standartlarga javob beradi.
● Tasniflash
O'rnatish usuliga ko'ra: sobit turdagi, tortma turi.
Qutblarga ko'ra: uchta qutb, to'rtta qutb. Ishlash rejimiga ko'ra: elektr bilan ishlash, qo'lda ishlash (kapital ta'mirlash, texnik xizmat ko'rsatish).
● Chiqarish turi
Intellektual boshqaruvchi, past kuchlanishli vaqtinchalik (yoki kechikish) bo'shatish, shuntni chiqarish.
● Intelligent kontroller ishlashi
a. Havo o'chirgichining aqlli boshqaruvchisi quyidagilarga bo'linadi: bse5 (H turi: aloqa), bse4 (M turi: umumiy aqlli turi), bse3 (L turi: iqtisodiy turdagi);
b. Haddan tashqari yuk bilan uzoq kechikish teskari vaqt chegarasi, qisqa kechikish teskari vaqt chegarasi, aniq vaqt chegarasi, oniy funktsiya. Foydalanuvchilar o'zlarining kerakli himoya xususiyatlarini o'rnatishlari mumkin;
c. Bir fazali topraklamadan himoya qilish funktsiyasi;
d. Displey funktsiyasi: joriy displeyni o'rnatish, ish oqimini ko'rsatish, har bir faza kuchlanishining asosiy displeyi (buyurtma berishda kuchlanish ko'rsatkichini oldinga qo'yish kerak);
e. Signal funktsiyasi: ortiqcha yuk signali;
f. O'z-o'zini tekshirish funktsiyasi: haddan tashqari issiqlik o'z-o'zini tekshirish, mikrokompyuterning o'z-o'zini tashxisi;
g. Sinov funktsiyasi: Tekshirgichning ishlash xususiyatlarini sinab ko'ring.
● Atrof havo harorati: Yuqori chegara qiymati +40 ° C dan oshmaydi, pastki chegara qiymati -5 ° C dan kam emas va 24 soat ichida o'rtacha qiymat + 35 ° C dan oshmaydi. Eslatma: Ish sharoiti pastki chegara qiymati -10 ° C yoki -25 ° C, foydalanuvchi kompaniya bilan e'lon qilishi kerak; Yuqori chegara +40 ° C dan oshadi yoki pastki chegara -10 ° C yoki -25 ° S dan past ish sharoitlari, foydalanuvchilar kompaniya bilan maslahatlashishlari kerak.
● O'rnatish joyining balandligi 2000 m dan oshmaydi.
● Havo o'chirgichining atmosfera sharoitlari: Atmosfera havosi +40 ° C bo'lsa, atmosfera nisbiy namligi 50% dan oshmaydi. Past haroratlarda nisbatan yuqori nisbiy namlik bo'lishi mumkin. Eng yomg'irli oyning o'rtacha oylik maksimal nisbiy namligi 90% ni tashkil qiladi. O'rtacha minimal harorat +25 ° C va harorat o'zgarishi tufayli mahsulot yuzasida paydo bo'ladigan kondensatsiyani hisobga oling. Kerakli talablardan oshib chiqing va kompaniya bilan maslahatlashing.
● Himoya darajasi: IP30
● Ifloslanish darajasi: III
● Kategoriyadan foydalaning: B sinf yoki A sinf
● O'rnatish toifasi: nominal ish kuchlanishi 660V (690V) yoki undan kam bo'lgan acb havo o'chirgichi va past kuchlanishni bo'shatish. IV toifadagi o'rnatish uchun quvvat transformatorining birlamchi lasan ishlatiladi. Yordamchi sxema va boshqaruv sxemasini o'rnatish toifasi III.
● O'rnatish shartlari: O'chirish to'xtatuvchisi ushbu qo'llanmaning talablariga muvofiq o'rnatilishi kerak. O'chirish moslamasining vertikal moyilligi 5 ° dan oshmasligi kerak (shaxta o'chirgichining moyilligi 15 ° dan oshmasligi kerak).
● O'chirish to'xtatuvchisining ijobiy ko'rsatkichi
● O'chirgichning nominal oqimi
| Kadr nominal oqimi Inm (A) | Nominal oqim In (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Nominal qisqa tutashuvni uzish qobiliyati va qisqa vaqtga chidamli oqim, o'chirgichning yoy masofasi nolga teng (ya'ni, elektron to'xtatuvchidan tashqarida kamon yo'q).
| Kadr nominal oqimi Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Reyting chegarasi qisqa tutashuvni uzish qobiliyati Icu(kA)O-CO | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | 65 | 80 | |
| Reyting chegarasi qisqa tutashuv quvvati n×Icu(kA)/cosΦ | 400V | 176/0,2 | 220/0.2 | 220/0.2 | 264/0,2 |
| 690V | 105/0,25 | 143/0,2 | 143/0,2 | 187/0.2 | |
| Nominal operatsiya qisqa tutashuvni uzish qobiliyati Ics(kA)O-CO-CO | 400V | 50 | 65 | 65 | 80 |
| 690V | 40 | 50 | 50 | 70 | |
| Nominal qisqa muddatli qarshilik oqimi
Icw(kA)1s, kechikish 0,4s, O-CO |
400V | 50 | 65 | 65/80 (MCR) | 85/100(MCR) |
| 690V | 40 | 50 | 50/65 (MCR) | 65/75 (MCR) | |
Eslatma: Jadvaldagi yuqori va pastki chiziqlarning uzilish qobiliyati bir xil.
● Aqlli haddan tashqari oqim boshqaruvchisining himoya xususiyatlari va funktsiyalari
1. Sozlama qiymati Ir (I/In) va boshqaruvchining xatosi
| Uzoq kechikish | qisqa kechikish | Bir zumda | Tuproq xatosi | ||||
| Va 1 | Ir2 | xato | Ir3 | xato | Ir4 | xato | |
| (0,4-1) In | (0,4-15) In | ±10% | In~50kA (Inm=2000A) ~75kA ichida (Inm=3200~4000A) In~100kA (Inm=6300A) |
±15% | Inm=2000~4000A (0,2~0,8) In Maks 1200A, min 160A |
Inm=6300A (0,2-1,0) In |
±10% |
Eslatma: Bir vaqtning o'zida uch bosqichli himoya mavjud bo'lganda (kerakli), sozlash qiymatlarini kesib bo'lmaydi.
2. Uzoq muddatli haddan tashqari oqimdan himoyalanishning teskari ish vaqti I²TL=(1,5lr1)²tL va (1,05~2,0)lr1 ish vaqti 4-jadvalda ko'rsatilgan va vaqt xatosi ±15% ni tashkil qiladi.
Eslatma: tL-Uzoq kechikish 1,5lrs sozlash vaqti, TL-Uzoq kechikish ish vaqti.
Eslatma: Bir vaqtning o'zida uch bosqichli himoya mavjud bo'lganda (kerakli), sozlash qiymatlarini kesib bo'lmaydi.
| 1.05 va 1 | 1.3Ir1 | 1,5Ir1 sozlash vaqti (lar) | 15 | 30 | 60 | 120 | 240 | 480 |
| ＞2 soat ishlamaslik | ＜1 soat ishlash | 2.0Ir1 ishlash vaqti (lar) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Qisqa kechikish haddan tashqari oqimdan himoya qilish xususiyatlari
Qisqa muddatli kechikish haddan tashqari oqim muhofazasi - bu aniq vaqt chegarasi. Agar past karrali teskari vaqt bo'lishi talab etilsa, xarakteristikasi: I²Ts=(8Ir1)²ts, ts - umumiy kechikish loyihalash vaqti;
Haddan tashqari yuk oqimi > 8Ir bo'lsa, u avtomatik ravishda ma'lum vaqt xarakteristikasiga aylanadi. Uning aniq vaqt chegarasi xarakteristikasi 5-jadvalda ko'rsatilgan. Vaqt chegarasi xatosi ± 15 ° C.
| Kechikish vaqti s | Qaytariladigan vaqt s | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. L, M tipidagi aqlli boshqaruvchining ulanish sxemasi (standart turdagi) (1-rasmga qarang)
SB1 - Shunt tugmasi (foydalanuvchi tomonidan taqdim etiladi)
SB2 - Past kuchlanish tugmasi (foydalanuvchi tomonidan taqdim etiladi)
F - Shuntni chiqarish
O - Odatda ochiq kontakt (3A/AC380V)
C - Odatda yopiq kontakt (3A/AC380V)
Q - past kuchlanishni lahzali chiqarish yoki past kuchlanishni kechiktirish
M - energiyani saqlash dvigateli
SB3 - Yopish tugmasi (foydalanuvchi tomonidan taqdim etiladi)
X - Yopuvchi elektromagnit
DF - O'chirish to'xtatuvchisi yordamchi kontakti
1# Ish quvvati kirish uchi (musbat kirish uchun shahar moduli)
2# Ish quvvati kirish uchi (salbiy kirish uchun shahar moduli)
25 #, 26 # tashqi markaziy qutb yoki tuproq oqimi transformatorining kirishi
19#, 20#, 21#, 22#, 23#, 24# - kontaktlarni qo'shish uchun II va III ramkalar.
3# nosozlik, odatda yopiq kontakt chiqishi
4# nosozlik, kontakt chiqishi umumiy uchi
5# Nosozlik, odatda ochiq kontakt chiqishi
* Aqlli chiqarish uchun quvvat manbai shahar quvvat manbai bo'lsa, quvvat manbai moduli qo'shilishi kerak. (1# va 2# terminallari AC quvvat manbaiga kirishi taqiqlangan).
2. M, H aqlli boshqaruvchining ulanish sxemasi + qo'shimcha funktsiya (ko'p funktsiyali) (2-rasmga qarang)
SB1 - Shunt tugmasi (foydalanuvchi tomonidan taqdim etiladi)
SB2 - Past kuchlanish tugmasi (foydalanuvchi tomonidan taqdim etiladi)
F-Shunt chiqarish
O-Odatda ochiq kontakt (3A/AC380V)
C- Odatda yopiq kontakt (3A/AC380V)
Q - past kuchlanishni lahzali chiqarish yoki past kuchlanishni kechiktirish
M - energiyani saqlash dvigateli
SB3 - Yopish tugmasi (foydalanuvchi tomonidan taqdim etiladi)
X - Yopuvchi elektromagnit
DF - O'chirish to'xtatuvchisi yordamchi kontakti
1#, 2# Chiqish quvvati kirishi
3#, 4#, 5# nosozlik kontaktining chiqishi
4# qator esa umumiy hisoblanadi
6#, 7# To'xtatuvchining holati birinchi yordamchi kontakt chiqish uchi
8#, 9# Breaker holati ikkinchi yordamchi kontakt chiqish uchi
10# Aloqa interfeysi chiqishi A oxiri
11# Aloqa interfeysi chiqishi B uchi
12#, 13# Birinchi signal kontaktining chiqish uchi
14#, 15# Ikkinchi signal kontaktining chiqish uchi
16#, 17# Signal kontaktining chiqish uchining uchinchi to'plamlari
18#, 19# Signal kontaktining chiqish oxirining to'rtinchi to'plami
20 # himoya chizig'i
21 # N fazali kuchlanish kirish uchi
22 # A fazali kuchlanish kirish uchi
23 # B fazali kuchlanish kirish uchi
24 # C fazali kuchlanish kirish uchi
25# tashqi transformator kirish uchi 1
26 # tashqi transformator kirish uchi 2
● DW45-2000 (ramkaⅠ) oʻzgarmas havo oʻchirgichining konturi va oʻrnatish oʻlchami
● DW45-3200 (FrameⅡ) Ruxsat etilgan o'chirgichning konturi va o'rnatish o'lchami
● DW45-2000 (ramkaⅠ) tortmasi ACR havo o'chirgichining konturi va o'rnatish o'lchami
● DW45-3200 (ramka Ⅱ) tortmasining havo o'chirgichining konturi va o'rnatish o'lchami
● DW45-4000 (ramka Ⅱ sig‘imni oshirish) tortmasi ACR havo o‘chirgichining konturi va o‘rnatish o‘lchami
● DW45-4000/4 (ramkaⅠ3+4 turi) tortmasi ACR havo o'chirgichining konturi va o'rnatish o'lchami
● DW45-6300/4000A~5000A (ramka Ⅲ) tortmasi ACR havo o'chirgichining konturi va o'rnatish o'lchami
● DW45-6300/3 6300A (ramka Ⅲ) tortmasi ACR havo o'chirgichining konturi va o'rnatish o'lchami
● Tashqi ulanish mis texnik xususiyatlari, miqdori
| Nominal oqim | Tashqi mis spetsifikatsiyasi. | Bir qutb uchun miqdor | Nominal oqim | Tashqi mis spetsifikatsiyasi. | Bir qutb uchun miqdor |
| 630A | 40×5 | 2 | 2900A | 100×10 | 3 |
| 800A | 50×5 | 2 | 3200A | 120×10 | 3 |
| 1000A | 60×5 | 2 | 3600A | 120×10 | 4 |
| 1250A | 80×5 | 2 | 4000A | 120×10 | 4 |
| 1600A | 100×5 | 2 | 5000A | 120×10 | 5 |
| 2000A | 100×5 | 3 | 6300A | 120×10 | 6 |
| 2500A | 100×5 | 4 |
