XUCKY Electric - XUW2-1600 havo o'chirgichiga ixtisoslashgan Xitoyning etakchi ishlab chiqaruvchisi va eksportchisi. Bizda butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlar mavjud. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.
10 000+ qoniqarli mijozlar | Global tarmoq tomonidan ishonchli
Havo o'chirish to'xtatuvchisi (ACB) - bu haddan tashqari yuklanish, qisqa tutashuvlar va er nosozliklari qisqa tutashuvi va haddan tashqari oqimdan himoya qilish uchun, asosan, kichik stansiya va asosiy tarqatish panelidagi LT panelida ishlatiladigan elektr himoya qurilmasi. U yuqori oqim o'tkazuvchanligi uchun ishlatiladi.
 |
Havo o'chirgichi (ACB) - bu haddan tashqari yuklanish.qisqa tutashuvlar, yerga tutashuvlar, qisqa tutashuvlar va haddan tashqari oqimdan himoya qilish uchun, asosan, LTpanel podstansiyasi va Asosiy tarqatish panelida ishlatiladigan elektrdan himoya qiluvchi qurilma. U yuqori oqim o'tkazuvchanligi uchun ishlatiladi.
Yopish operatsiyasi ACB yopiq holatda bo'lsa, uning asosiy kontaktlari orqali oqim o'tadi. Elektromagnit qurilma bo'lgan yopish bobini o'chirgichni yopish uchun quvvatlanadi. orqali oqadigan oqim O'chirish operatsiyasi O'chirish operatsiyasi elektr tizimida nosozlik yoki ortiqcha yuk bo'lganda sodir bo'ladi. Har xil himoya vositalari, masalan, termal ortiqcha yuk o'rni, magnit o'rni yoki elektron o'rni. kontaktlarning zanglashiga olib o'tayotgan oqimini kuzatib boradi. Agar oqim oldindan belgilangan chegaradan oshsa, himoyalash moslamalari o'chirish bobini o'chirish jarayonini energiyasizlantirish uchun signal beradi Arkning yo'qolishi ACB ochilganda, oqim oqimining uzilishi tufayli yoy hosil bo'ladi. Ark yuqori harorat va ionlangan gazlarni hosil qiladi Yoyni o'chirish uchun ACB atrofdagi havoga tayanadi. Yoy atrofdagi havoning sovutish ta'siriga duchor bo'lgan yoylarga tortiladi, bu esa yoyning energiyasini yo'qotishiga va oxir-oqibat o'chadi. Ark novlari Ark naylari yoyni boshqariladigan yo'lga yo'naltirish, uni kichikroq bo'laklarga bo'lish va yo'lini uzaytirish uchun mo'ljallangan. Ark yoylari yoyni buzadigan va turbulentlik yaratadigan bir qator plitalar yoki qanotlarni ta'minlaydi, bu esa yoyni tezroq va samaraliroq yo'q qilishga yordam beradi. Energiyaning chiqishi Ark o'chirilgandan so'ng, energiya chiqishi nazorat qilinadi, bu esa elektron to'xtatuvchining tarkibiy qismlarining shikastlanishini minimallashtiradi.
|

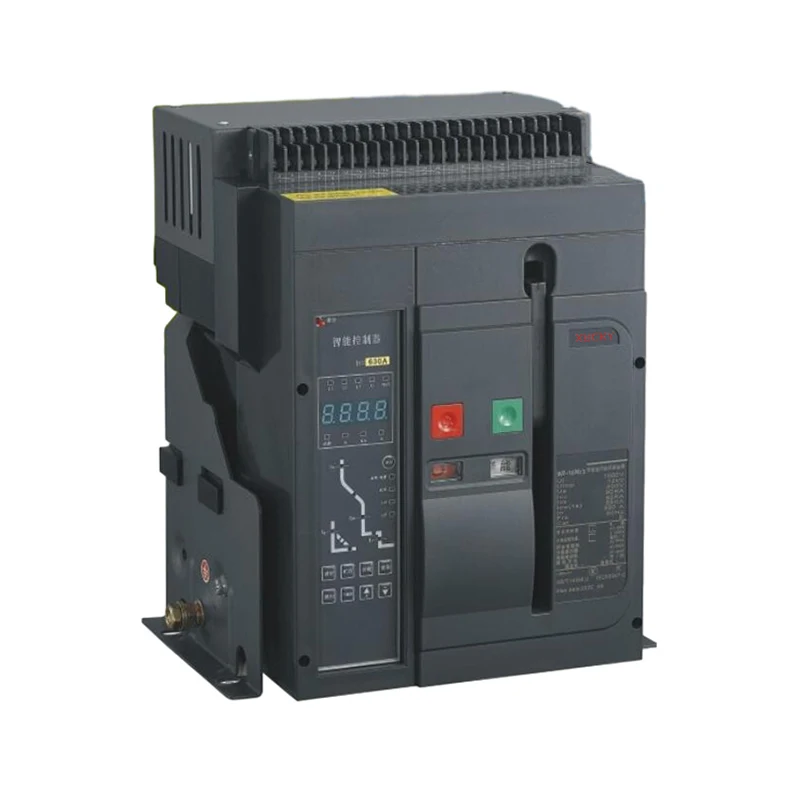

XUW2-1 600 seriyali aqlli havo o'chirgichi (keyingi o'rinlarda elektron to'xtatuvchidir) 50 Gts chastotali o'zgaruvchan tok, 690 V gacha nominal ish kuchlanishi va 200 A dan 1600 A gacha bo'lgan nominal oqimdagi tarqatish tarmoqlari uchun javob beradi.
U elektr energiyasini taqsimlash va liniyalar va elektr jihozlarini ortiqcha yuk, qisqa tutashuv, past kuchlanish, bir fazali topraklama (oqish) va boshqa nosozliklardan himoya qilish uchun ishlatiladi. O'chirish to'xtatuvchisi aqlli himoya funktsiyasi va aniq selektiv himoyaga ega, elektr ta'minoti ishonchliligini oshirishi va keraksiz elektr uzilishlaridan qochishi mumkin. Shu bilan birga, u tarmoqqa ulanish uchun qulay bo'lgan ochiq turdagi aloqa interfeysiga ega va boshqaruv markazi va avtomatlashtirish tizimining talablariga javob beradigan to'rtta masofaviy operatsiya uchun ishlatilishi mumkin. Tegishli qochqin transformatori va aqlli boshqaruvchi bilan jihozlangan, qochqinning himoyasiga erishish mumkin.
O'chirish to'xtatuvchisi izolyatsiya funktsiyasiga ega va "_ / x" belgisi bilan ifodalanadi.
Nominal ish oqimi 630A va undan past bo'lgan elektron to'xtatuvchidan, shuningdek, AC 50 (60) Gts, 400V tarqatish tarmog'ida dvigatelning haddan tashqari yuklanishi, qisqa tutashuvi, faza yo'qolishi, past kuchlanish va tuproqdan himoya qilish uchun ham foydalanish mumkin. Oddiy holatda, elektron to'sar, shuningdek, kontaktlarning zanglashiga olib kelishi va motorni kamdan-kam ishga tushirish uchun ham xizmat qilishi mumkin.
O'chirish to'xtatuvchisi GB14048.1-2012 past kuchlanishli o'tkazgich va boshqaruv moslamasiga mos keladi - 1-qism: Umumiy qoidalar; Va GB14048.2-2008 Past kuchlanishli o'chirish moslamalari va boshqaruv moslamalari - 2-qism: O'chirish to'xtatuvchilari; GB14048.4-2020 Past kuchlanishli uzatish moslamalari va boshqaruv moslamalari - 4-1-qism: Kontaktlar va motorli ishga tushirish moslamalari - Elektromexanik kontaktorlar va motorni ishga tushirish moslamalari (shu jumladan dvigatel himoyasi)
| Model | XUW2-1600 | ||||||
| Qobiq ramkasining nominal oqimi Inm (A) | 1600 | ||||||
| Nominal oqim ln (A) | 200, 400, 500, 630, 800, 1000, 1250, 1600 | ||||||
| Nominal ish kuchlanishi Ue(V) | AC400，AC690 | ||||||
| Ishlash chastotasi (Hz) | 50Hz/60Hz | ||||||
| Nominal izolyatsiya kuchlanishi Ui(V) | 1000 | ||||||
| Nominal zarba bardoshlik kuchlanishi Uimp(kV) | 12 | ||||||
| Quvvat chastotasi bardoshli kuchlanish U(V)1min | 3500 | ||||||
| soni | 3, 4 | ||||||
| N-qutbli nominal oqim In(A) | 100%cln | ||||||
| Kategoriyadan foydalaning | GB14048.2 | B | |||||
| Qisqa tutashuvning nominal chegarasi Lcu (kA) (samarali qiymat) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Nominal qisqa tutashuvni uzish qobiliyati | AC690v | 42 | |||||
| LCS (kA) (samarali qiymat) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Nominal qisqa tutashuvga ulanish qobiliyati | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| To'liq uzilish vaqti (qo'shimcha kechikish yo'q) (MS) | 25 | ||||||
| Yopilish vaqti (MS) | Maksimal 70 | ||||||
| Elektr ishlash muddati (vaqt) | AC400V | ln=200A~630A | 1500 | ||||
| In=800A~1250A | 1000 | ||||||
| In=160OA | 800 | ||||||
| AC690v | ln=200A~630A | 100o | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Mexanik ishlash muddati (vaqt) | Bepul texnik xizmat ko'rsatish | 15000 | |||||
| Xizmat ko'rsating | 20000 | ||||||
| O'lchamlar (kenglik X balandlik X chuqurlik) mm | Ruxsat etilgan tur | 3P | 260×310×240 | Shkaf turi | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
