DZ47-63 miniatyurali o'chirgich

Xitoylik yetkazib beruvchilarning yuqori sifatli DZ47-63 miniatyura o'chirgichi, XUCKY Electric ko'p yillar davomida modulli elektr terminal uskunalariga ixtisoslashgan. Mahsulotlarimiz yaxshi narx ustunligiga ega va Janubiy Amerika, Yaqin Sharq, Afrika, Janubi-Sharqiy Osiyo bozorlarining ko'p qismini qamrab oladi. Biz sizning Xitoyda uzoq muddatli hamkoringiz bo'lishni orziqib kutamiz.

Qo'llash doirasi

DZ47-63 miniatyura to'xtatuvchisi yoki MCB deb ataladigan asosan AC 50 / 60Hz, nominal ish kuchlanishi 230V / 400V va undan past, 63A kontaktlarning zanglashiga olib keladigan nominal oqimi, elektron to'xtatuvchidir asosan zamonaviy binolarning elektr simlarida va ortiqcha yuklarda qo'llaniladi, uskunani qisqa tutashuvdan himoya qilish, shuningdek, chiziqning kamdan-kam ishlashi va izolyatsiyasi uchun ham amal qiladi. DZ47-63 MCB ning strukturaviy xususiyatlari plastik korpus, ish mexanizmi, aloqa yoyi tizimi, uchish mexanizmi va boshqa komponentlardan iborat. Korpus yuqori olovga chidamli va yuqori quvvatga ega bo'lgan maxsus plastmassadan foydalanadi, u yuqori zarba qarshiligiga va engil vaznga ega. DZ47 elektron to'xtatuvchining ishlash mexanizmining qismlari yuqori quvvatli plastmassadan tayyorlangan bo'lib, u qisqa tutashuvdagi nosozlikdan to o'chirish mexanizmining ishlashigacha bo'lgan vaqt qisqa bo'lishi uchun eng past inersiya momentini olishda sezgirlik va ishonchlilikni ta'minlaydi. O'chirish mexanizmi bimetal haddan tashqari yuk teskari vaqt o'chirish mexanizmidan va qisqa tutashuvli lahzali elektromagnit mexanizmdan iborat. Aloqa yoyi tizimi maxsus yo'naltiruvchi yoy burchagi va yo'lakdan tashqari xonadan foydalanadi va sezilarli oqim cheklovchi xususiyatlarga ega. DZ47 miniatyura o'chirgichi IEC60898 va GB10963.1 standart talablariga javob beradi. DZ47-63 miniatyura o'chirgichlari TAIXI tomonidan ishlab chiqarilgan, milliy CCC va Idoralar sertifikati bilan sertifikatlangan.

Model va ma'no

Oddiy ish sharoitlari va o'rnatish shartlari

3.1 Atrof-muhit haroratining yuqori chegarasi +40 ℃ dan oshmaydi, pastki chegarasi -5 ° C dan past emas va 24 soatlik o'rtacha harorat +35 ° C dan oshmaydi.

3.2 O'rnatish joyining balandligi 2000 m dan oshmasligi kerak.

3.3 Atmosfera havosining nisbiy namligi +40 ℃ haroratda 50% dan oshmaydi, bu past haroratlarda yuqori nisbiy namlikka ega bo'lishga imkon beradi; masalan + 20 ℃ da 90% gacha. Haroratning o'zgarishi sababli mahsulotda vaqti-vaqti bilan paydo bo'lishi mumkin bo'lgan kondensatsiya uchun maxsus ehtiyot choralarini ko'rish kerak.

3.4 Ifloslanish darajasi: 2-darajali.

3.5 O'rnatish shartlari: sezilarli ta'sir, tebranish, xavfli bo'lmagan (portlovchi) muhit bo'lmagan joyda o'rnatiladi.

3.6 O'rnatish: TH35-7,5 o'rnatish temir yo'li.

3.7 O'rnatish toifasi: II, III sinf.

Asosiy parametrlar va texnik ko'rsatkichlar

DZ47 o'chirgichning asosiy texnik xususiyatlari:

Nominal oqimga ko'ra: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

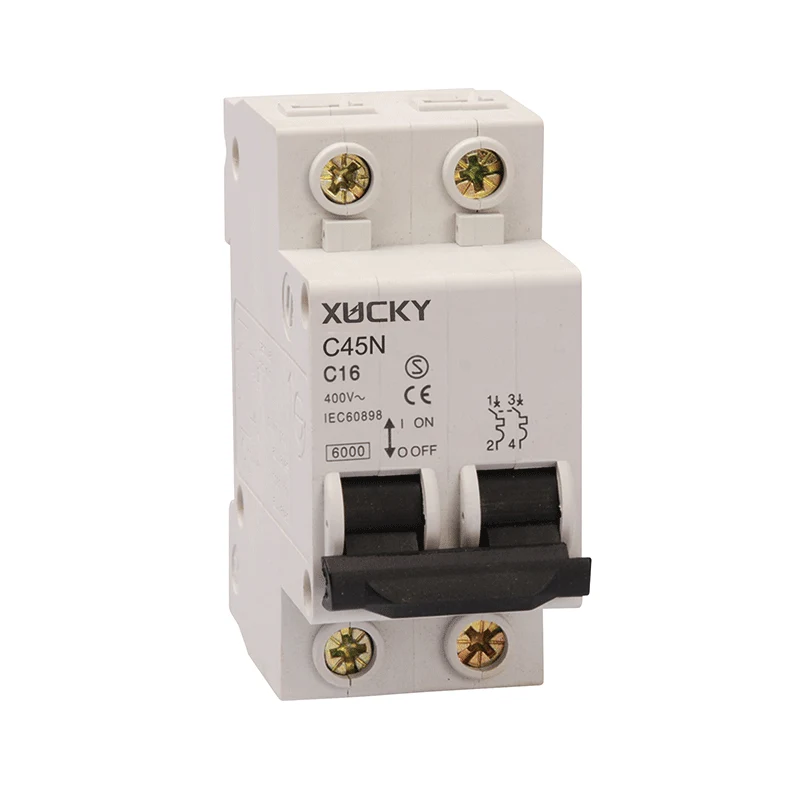

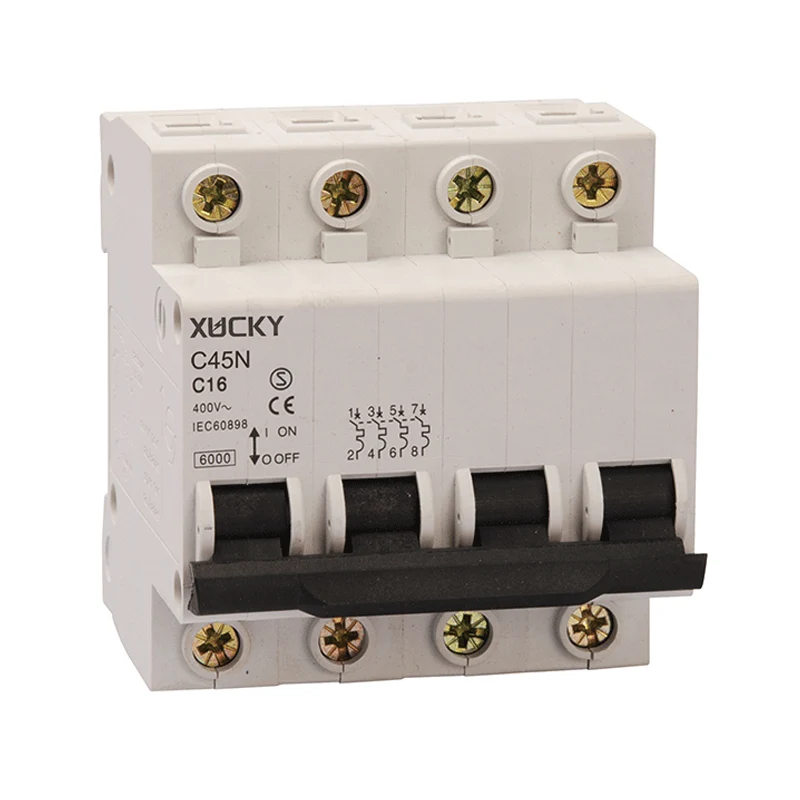

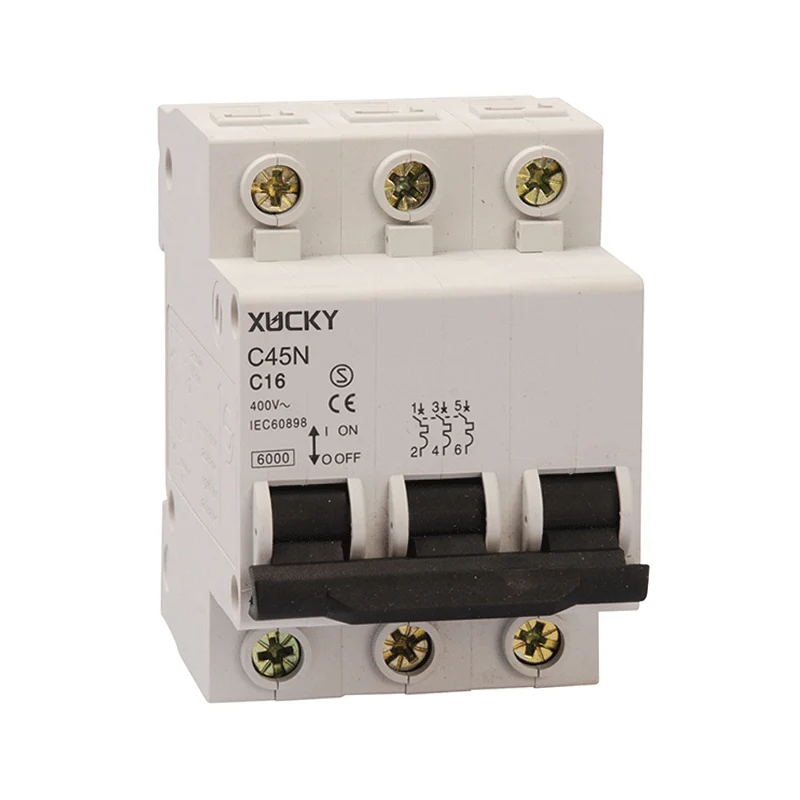

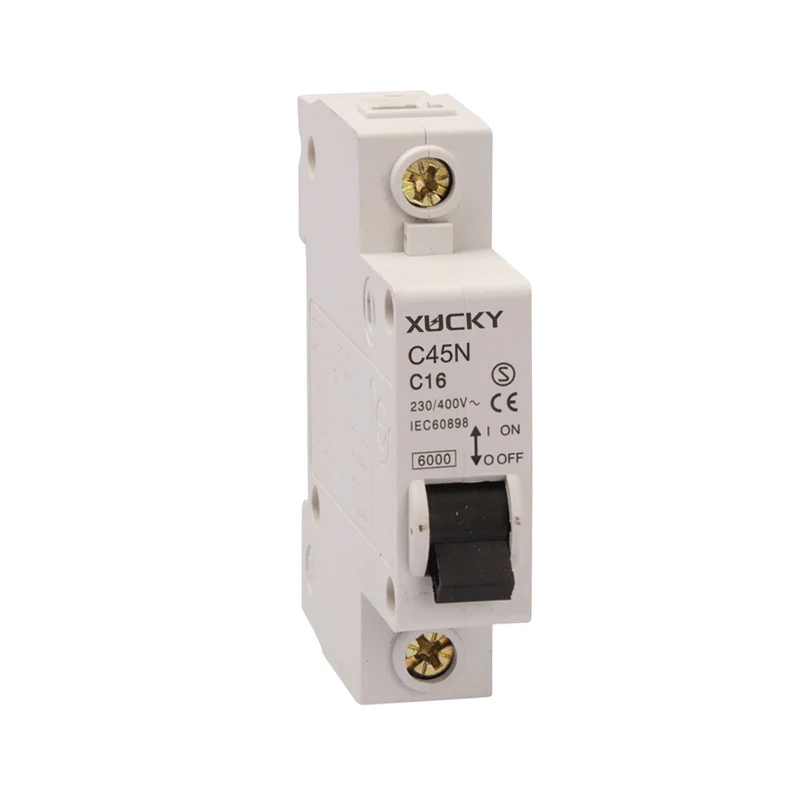

POLEga ko'ra: 1P. Yagona qutbli; 2P. Ikki qutb; 3P. Uch qutbli; 4P. To'rt qutb.

O'chirish to'xtatuvchisi lahzali bo'shatish shakliga ko'ra: a. B turi MCB (3In ~ 6In); b. C tipi MCB (5 dyuym ~ 10 dyuym); c. D turi MCB (10Dyuym ~ 20Dyuym).

Mexanik va elektr muddati: DZ47 miniatyura o'chirgichi nominal kuchlanishdagi nominal oqimni hosil qiladi va buzadi, quvvat koeffitsienti soatiga 120 marta (>32A) yoki 240 (≤32A) chastota testiga ko'ra 0,85 ~ 0,9 ni tashkil qiladi, uning elektr muddati 4000 marta, mexanik ishlash muddati 10 000 marta.

DZ47 o'chirgichning texnik parametrlari

DZ47-63 nominal qisqa tutashuvni uzish qobiliyati

30 ℃ ~ 35 ℃ atrof-muhit harorati ostida haddan tashqari oqimdan himoya qilish xususiyatlari

DZ47 o'chirgichning haroratni qoplash koeffitsienti

Turli balandliklarda DZ47 Miniatrue o'chirgich tomonidan ishlatiladigan oqimning tuzatish koeffitsienti

DZ47 MCB o'chirish xarakteristikasi egri chizig'i DZ47-63

C tipidagi MCB o'chirish xarakteristikasi egri chizig'i

D tipidagi MCBlarning o'chirish xarakteristikasi egri chizig'i

O'tkazgich: simli ulanish uchun 25 mm² va undan past, simni ulash usuli - simni mahkamlash uchun vintlardek, moment 2,0N · m.

Kontur va o'rnatish o'lchamlari

Miniatyura o'chirgich nima?

MCB avtomatik ravishda boshqariladigan elektr kalitidir. Miniatyura to'xtatuvchilari ortiqcha oqim natijasida elektr zanjirining shikastlanishiga yo'l qo'ymaslik uchun mo'ljallangan. Ular ortiqcha yuk yoki qisqa tutashuv paytida elektr nosozliklari va jihozlarning ishdan chiqishidan himoyalanish uchun mo'ljallangan.

Mini elektron to'xtatuvchilardan hali ham foydalaniladimi?

Sug'urta buni sezmasligi mumkin, ammo miniatyura to'xtatuvchisi buni yanada ishonchli tarzda bajaradi. MCB sug'urtaga qaraganda haddan tashqari oqimga nisbatan ancha sezgir. MCB bilan ishlash sug'urtaga qaraganda elektr jihatdan xavfsizroqdir.

Mini to'xtatuvchilar nima uchun ishlatiladi?

Miniatyura to'xtatuvchisi elektr tarmog'i va jihozlarni haddan tashqari oqimlardan kelib chiqadigan shikastlanishdan himoya qilish uchun faqat bitta fazali quvvat (bir fazali) etkazib beriladigan turar-joy va tijorat ilovalarida qo'llaniladi. Va bir fazali tizim odatda uyda yoki biznesda yoritish yoki jihozlar uchun ishlatiladi.
