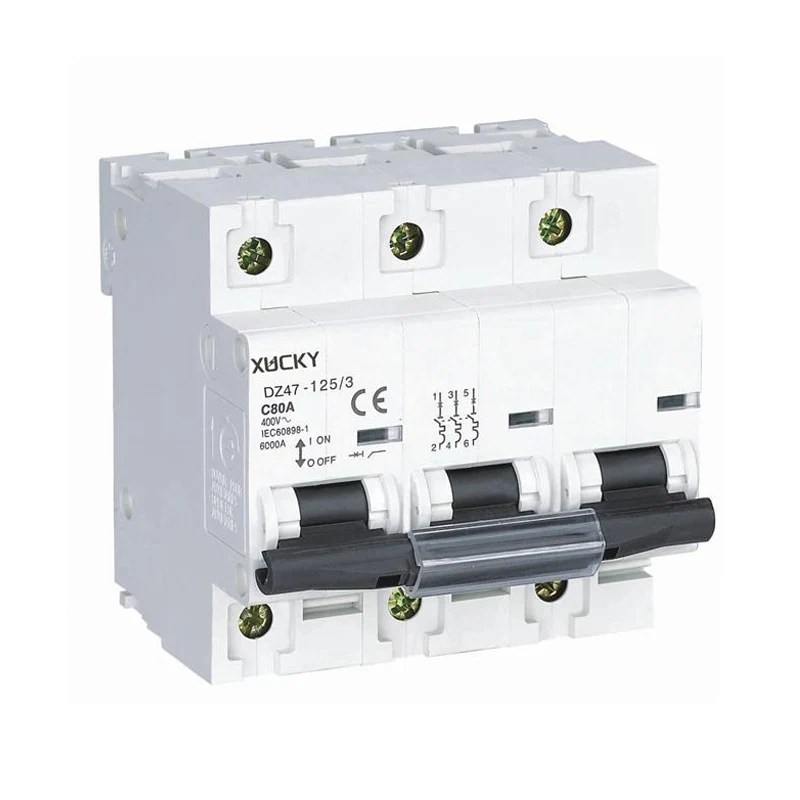

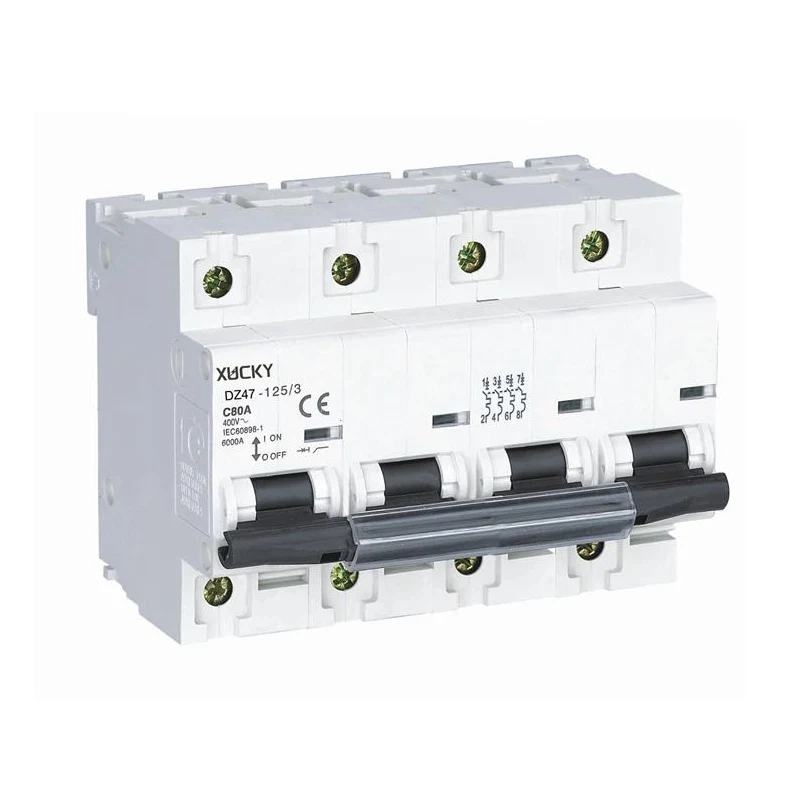

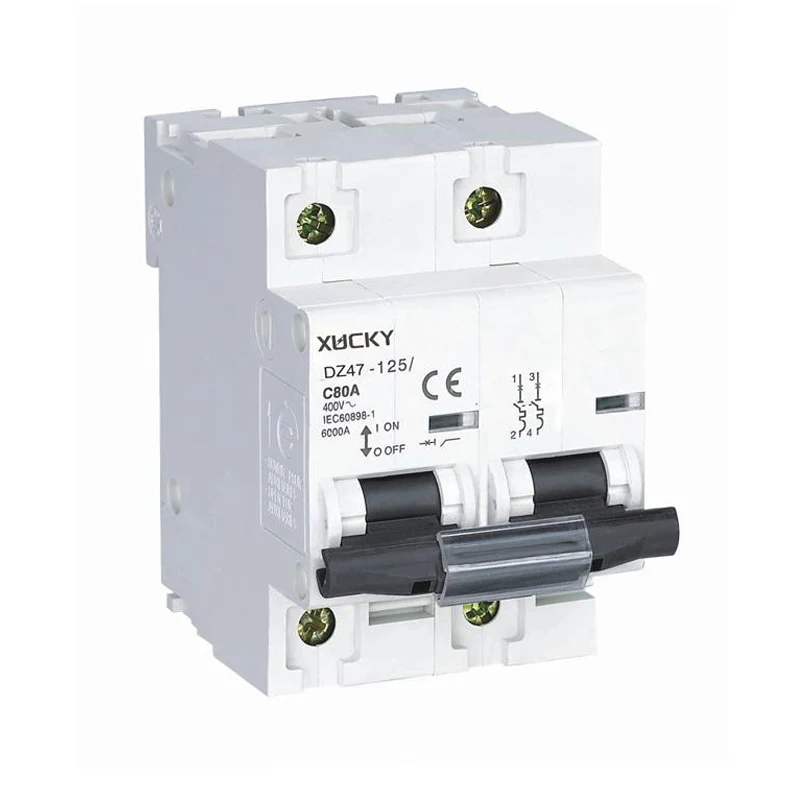

DZ47-125 miniatyura o'chirgichi AC 50Hz/60Hz davrlarida ortiqcha yuk va qisqa tutashuvdan himoya qilish uchun ishlatiladigan 125 amperli elektron to'xtatuvchidir. U uzoq xizmat muddatiga ega va yorug'lik va quvvat taqsimlash tizimlarida ishlatilishi mumkin. DZ47-125 plastik korpusga ega va oqish, ortiqcha yuk va qisqa tutashuvdan himoya qiladi. U tez va oson o'rnatish uchun mo'ljallangan va bir necha daqiqada o'rnatilishi mumkin.
Himoyalar va funktsiyalar Qisqa tutashuvdan himoya qilish
DZ47-125 miniatyura o'chirgichi (125 amperlik o'chirgich) qisqa tutashuvdan va ortiqcha yukdan himoyalangan, yoritish va quvvat taqsimlash tizimi va dvigatelning quvvat taqsimlash tizimi uchun mos keladi. DZ47-125 yoqimli, engil va chiroyli bo'lib, u ishonchli ishlash, yuqori sindirish qobiliyati va tez o'chirish funktsiyalariga ega. U temir yo'lga o'rnatiladi. Koson va komponent zarbaga chidamli va yong'inga chidamliligi yuqori bo'lgan plastmassadan tayyorlangan. DZ47-125 MCB uzoq xizmat qilish muddatiga ega va asosan bitta kutupli uchun 230V kuchlanishli va ikki kutupli, uch kutupli va to'rt kutupli uchun 400V kuchlanishli AC 50Hz / 60Hz zanjirlarida ortiqcha yuk va qisqa tutashuvdan himoya qilish uchun ishlatiladi. qutb va normal holatda, DZ47 MCB kamdan-kam hollarda elektr jihozlari va yoritish davrlarini almashtirishi mumkin. DZ47 MCB past kuchlanishni bo'shatish, shunt bo'shatish va boshqa aksessuarlar bilan o'rnatilishi mumkin, shuningdek, kalitlarni izolyatsiyalash va past kuchlanishdan himoya qilish va kontaktlarning zanglashiga olib masofadan uzilishi uchun ishlatiladi. DZ47-125 MCB (125 amperlik o'chirgich) IEC60947-2, GB14048.2 va GB10963 standartlariga javob beradi.
|
Mahsulot modeli |
qutb |
Safar turi |
Nominal oqim |
|
DZ47-125 |
1P |
C（muntazam） |
125 |
|
|
1:1P |
C: C turi |
63: 63A |
3.1 Atrof havo harorati: -5 ℃ ~ + 40 ℃ va o'rtacha harorat 24 soat ichida +35 ℃ dan past.
3.2 O'rnatish joyining balandligi 2000 m dan oshmasligi kerak.
3.3 Havoning nisbiy namligining eng yuqori haroratda + 40 ℃ 50% dan ko'p bo'lmagan joylashishi; Masalan, 90% uchun + 20℃. Va jel yuzasida mahsulotdagi harorat o'zgarishini hisobga oling.
3.4 Ifloslanish darajasi: 2.
3.5 O'rnatish shartlari: sezilarli ta'sir, tebranish, xavfli bo'lmagan (portlovchi) muhit bo'lmagan joyda o'rnatiladi. Va portlash xavfi bo'lmagan muhitda va metallni korroziyaga olib keladigan va gaz va elektr izolyatsiyasi changni yo'q qiladigan muhitda, yomg'ir va qor bo'lmagan joyda.
3.6 O'rnatish: TH35-7,5 temir yo'lni o'rnatish, tarqatish qutisiga, quvvat taqsimlash shkafiga yoki qutiga o'rnatish, o'rnatish vertikal o'rnatishni qabul qiladi, O'rnatish tekisligining vertikal tekislikka moyilligi ± 5 ° dan oshmasligi kerak, tutqichni yuqoriga ko'tarish quvvatni anglatadi- yoqilgan.
3.7 O'rnatish toifasi: Sinf Ⅲ.
■ Nominal oqim: 63A, 80A, 100A, 125A
■ Nominal ish kuchlanishi: 230 / 400V AC
■ Sindirish quvvati: 10kA
■ Ko'rsatkich oynasi
□ Mexanik kontaktni ko'rsatish oynasi, ishonchli kesish ko'rsatmasi
□ Oyna yashil rangda va kontakt ochiq holatda. Oyna qizil va kontakt yopiq holatda
■ Impulsga chidamli kuchlanish: 4kV
■ Nominal izolyatsiyalash kuchlanishi: 500V
■ Aksessuarlar
□ OF yordamchi kontakt, MX + OF shuntni bo'shatish
■ O'chirish xususiyatlari
□ C tipidagi egri chiziq: an'anaviy yuk va tarqatish kabellarini himoya qilish uchun magnit o'chirish moslamasi 8,5 dyuym ± 20% ta'sir oralig'ida o'rnatiladi.
□ D tipidagi egri chiziq: katta boshlang'ich oqimining zarba yukini (masalan, transformatorlar va boshqalar) himoya qilish, 12In ± 20% ta'sir oralig'ida magnit o'chirish moslamasini sozlash
|
Joriy baho (A) |
Vida |
Nominal moment (N.m) |
Yakuniy moment (N.m) |
Standart moment (N.m) |
|
63~125 |
M7 |
4.0 |
5.5 |
3.5 |
O'chirish to'xtatuvchisi qisqa tutashuvdan kelib chiqadigan halokatli energiyani cheklash uchun yuqori oqim cheklash qobiliyatiga ega. Uning oqim cheklovchi xususiyatlari 1-rasmda ko'rsatilgan
Haddan tashqari oqimdan himoya qilish xususiyatlari (mos yozuvlar harorati 35 ℃)
|
Yo'q. |
Nominal oqim (A) |
Dastlabki holat |
Sinov oqimi |
Vaqtni belgilang |
Ijobiy natija |
Izoh |
|
a |
In=63 |
Sovuq |
1,05 dyuym |
t≤1h |
Qo'zg'almaslik |
- |
|
>63 da |
Sovuq |
1,05 dyuym |
t≤2h |
Qo'zg'almaslik |
- |
|
|
b |
In=63 |
Keyin oxirgi sinovdan keyin |
1,30 dyuym |
t<1s |
Qo'zg'alish |
ga to'xtovsiz ko'tariladi |
|
>63 da |
Keyin oxirgi sinovdan keyin |
1,30 dyuym |
t<2s |
Qo'zg'alish |
||
|
c |
>63 da |
Sovuq |
8in |
t≤0,2s |
Qo'zg'almaslik |
- |
|
12 In |
t<0,2s |
Qo'zg'alish |
- |
Turli xil muhit haroratida ishlatiladigan joriy tuzatish qiymati
|
harorat (℃) |
-35 |
-30 |
-20 |
-10 |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
63 |
90.40 |
88.52 |
84.75 |
80.33 |
76.55 |
72.45 |
67.73 |
63 |
57.65 |
51.98 |
46.31 |
40.95 |
|
80 |
114.8 |
112 |
106.8 |
101.6 |
96.4 |
90.8 |
80 |
80 |
74 |
67.6 |
60.4 |
53.2 |
|
100 |
143.5 |
140.5 |
134.5 |
127.5 |
121 |
113.5 |
107.5 |
100 |
92.5 |
84.5 |
75.5 |
66.5 |
|
125 |
178.78 |
173.75 |
164.38 |
156.25 |
148.75 |
140.63 |
135 |
125 |
116.25 |
107.5 |
97.5 |
85 |
DZ47 125 amperli avtomatik to'xtatuvchining turli balandliklarida qo'llaniladigan joriy tuzatish koeffitsienti
|
Nominal oqim (A) |
Turli balandliklarda tuzatish koeffitsienti |
||
|
≤2000m |
(2000-3000) m |
≥3000m |
|
|
63,80,100,125 |
1.0 |
0.9 |
0.8 |
DZ47 125 amperli elektron to'xtatuvchining mexanik elektr muddati
|
Nominal oqim (A) |
Operatsion davrlar soni |
|
|
yukda (vaqt) |
yuksiz (vaqt) |
|
|
63,80,100 |
1500 |
20000 |
|
125 |
1000 |
20000 |
Boshqa
DZ47-125 125 amperli elektron to'xtatuvchining strukturaviy xususiyatlari
Yuqori nominal qisqa tutashuvni uzish qobiliyati.
Qizil va yashil xavfsizlik ko'rsatmalari bilan yuqori xavfsizlik.
Energiyani saqlash mexanizmining ishlashi bilan kontakt tezda yopiladi, qo'lda boshqariladigan tutqich tezligining salbiy ta'sirini bartaraf etish, mahsulotning xizmat qilish muddatini sezilarli darajada yaxshilaydi.
O'tkazgich: (16 ~ 50) mm² sim bilan ulanish, terminalni siqish momenti 3,5N · m.
|
Nominal oqim In(A) |
Mis o'tkazgichning nominal tasavvurlar maydoni (mm²) |
|
63 |
16 |
|
80 |
25 |
|
100 |
35 |
|
125 |
50 |
