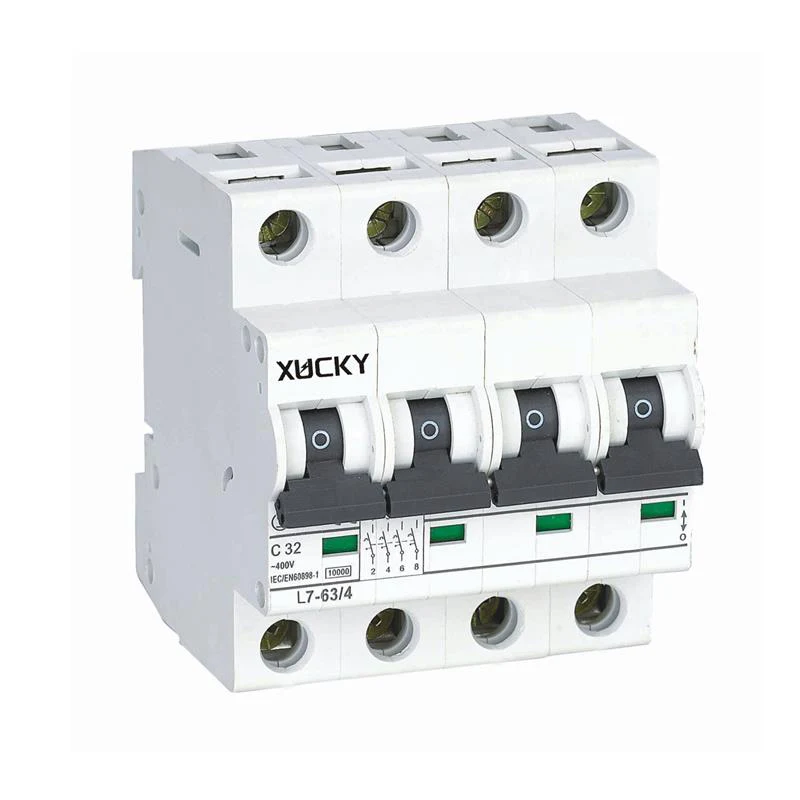

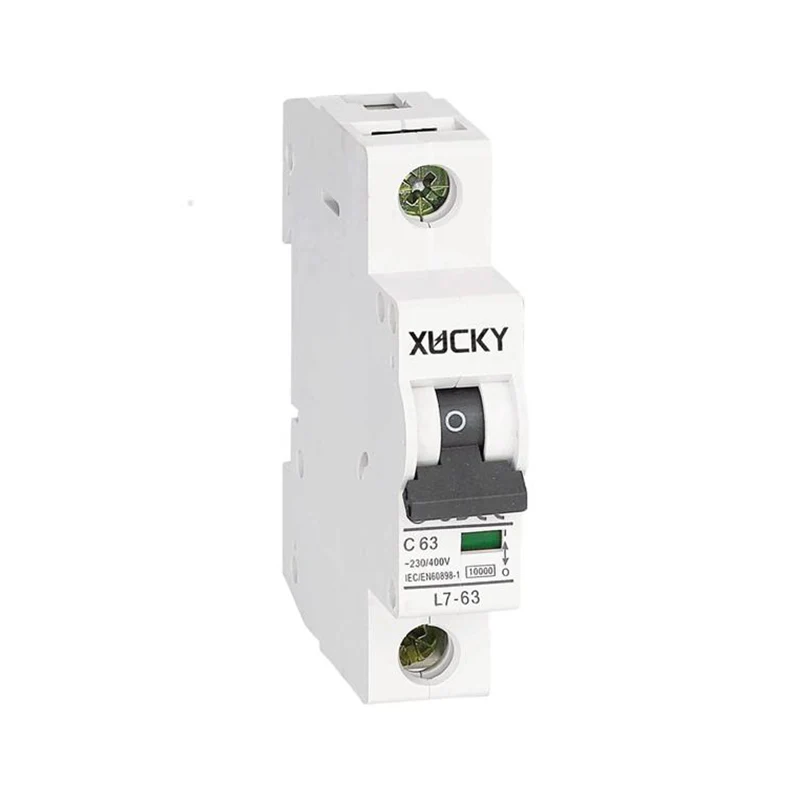

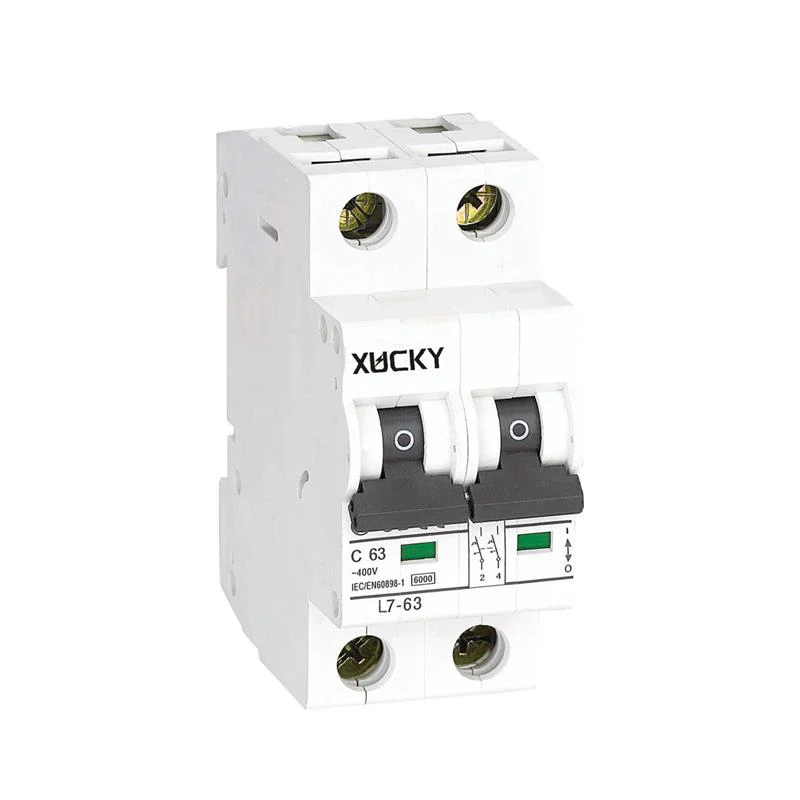

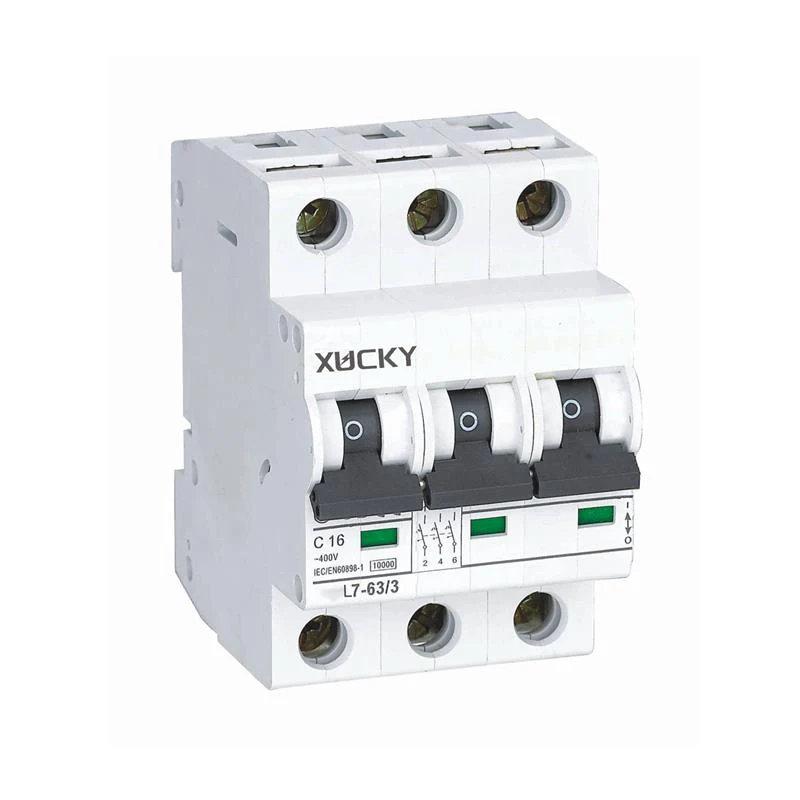

L7-63 miniatyurali o'chirgich

Xitoy yetkazib beruvchilari va ishlab chiqaruvchilarining yuqori sifatli moslashtirilgan mahsulotlari L7-63 miniatyura o'chirgichi, XUCKY Electric butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlarga ega. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.

So'rov yuborish

Mahsulot tavsifi

Qo'llash doirasi

XUCKY Electric brendining L7-63 miniatyura o'chirgichi (10KA miniatyura to'xtatuvchisi), asosan AC 50Hz/60Hz, nominal kuchlanish 110V, 230V (220V), 400V (380V), nominal oqim 1A, 3A, himoya tarqatish liniyalari uchun ishlatiladi. 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A va 63A, nominal qisqa tutashuvni uzish quvvati 10KA yoki undan past bo'lib, tez-tez bajarilmaydigan, uzilishi va konvertatsiya qilinadigan, ortiqcha yuklangan, qisqa tutashuvli liniyalar uchun ishlatiladi. himoya qilish. Shu bilan birga, 10KA MCB kuchli yordamchi funktsiya modullariga ega, masalan, yordamchi kontaktlar, signalli ko'rsatkich kontaktlari, shuntni bo'shatish, past kuchlanishni bo'shatish masofadan boshqarish va boshqa modullar. L7-63 miniatyura o'chirgichi (10KA MCB) GB10963.1, IEC60898-1 standarti standartlariga mos keladi.

Asosiy texnik parametrlar

Nominal oqim	6A, 10A, 16A, 25A, 32A, 40A, 50A, 63A
polyaklar	1P, 2P, 3P, 4P
Nominal kuchlanish Ue	230V/400V
Nominal impulsga chidamli kuchlanish (1,2/50)Uimp	6kV
Dielektrik sinov kuchlanish At va Ind. Tez-tez . 1 min	2kV
Himoya klassi	IP20
Termo - Magnit chiqarish xarakteristikasi	B-egri (3-5 dyuym), C-egri (5-10 dyuym), D-egri (10-14 dyuym)
Elektr hayoti	2000
Mexanik hayot	10000
Termal elementni sozlash uchun mos harorat	35℃
Atrof-muhit harorati	-5~+40℃
Terminal ulanish turi	Phillips vintlari
Adapter kabeli	6-63A 1-25mm² 16-3AWG
Siqish momenti	3,0 N.M
Aksessuarlar bilan birikma Yordamchi kontakt
Yordamchi aloqa	Ha
Signal aloqasi	Ha
Shunt chiqarish	Ha
Past kuchlanishni chiqarish	Ha

O'chirish xarakteristikasi egri chizig'i -- B C D turi

Harorat kompensatsiyasi

Atrof-muhit harorati 30 daraja ko'rsatkich bo'lmasa, mos yozuvlar tuzatish koeffitsienti quyidagicha bo'ladi.

Atrof-muhit harorati	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Joriy tuzatish koeffitsienti	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Ulanish

Nominal oqim	Minimal adapter mis sim
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
