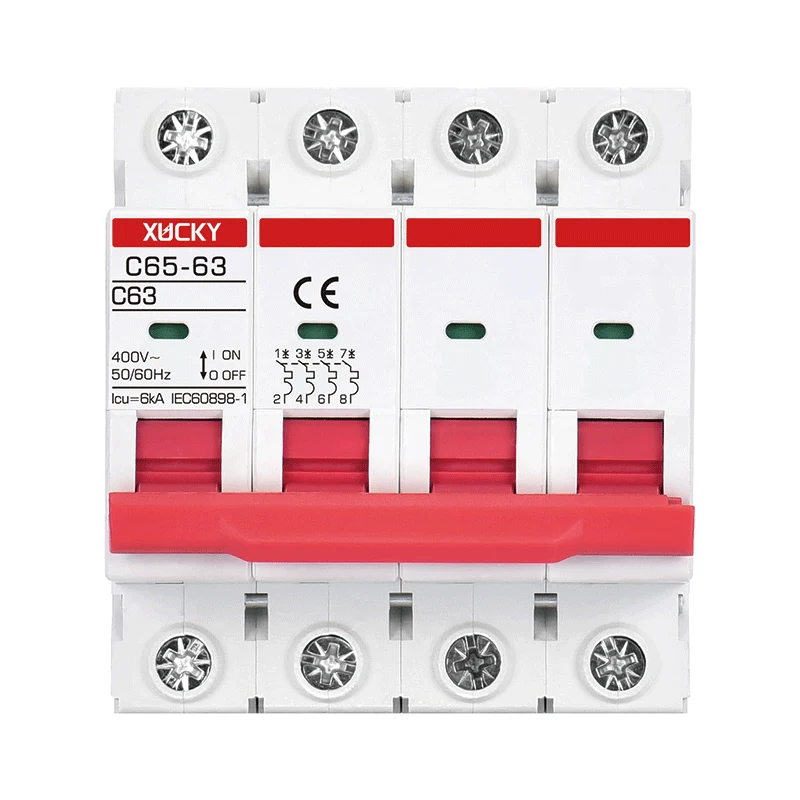

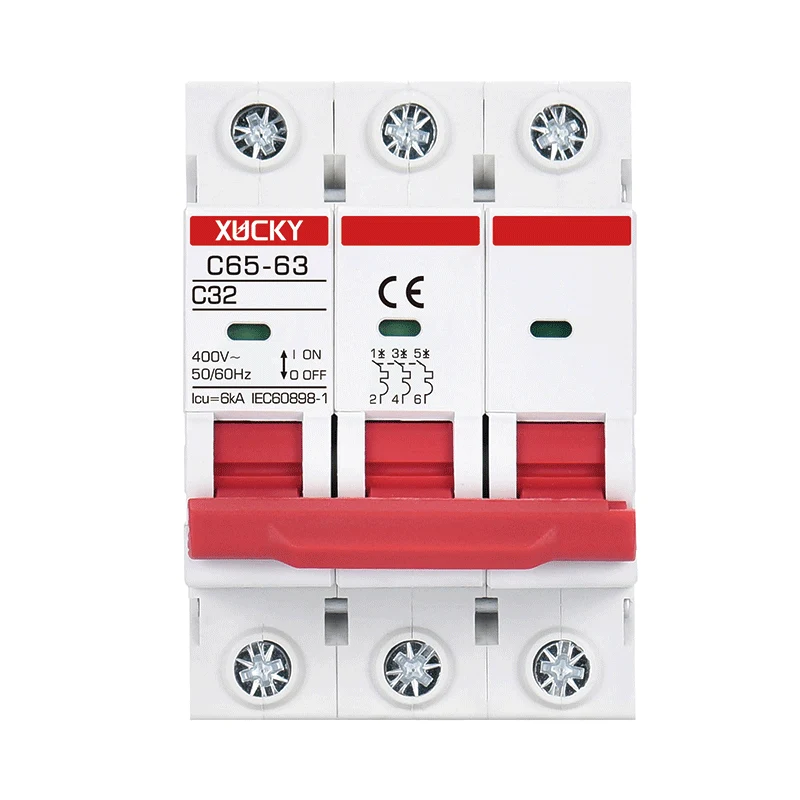

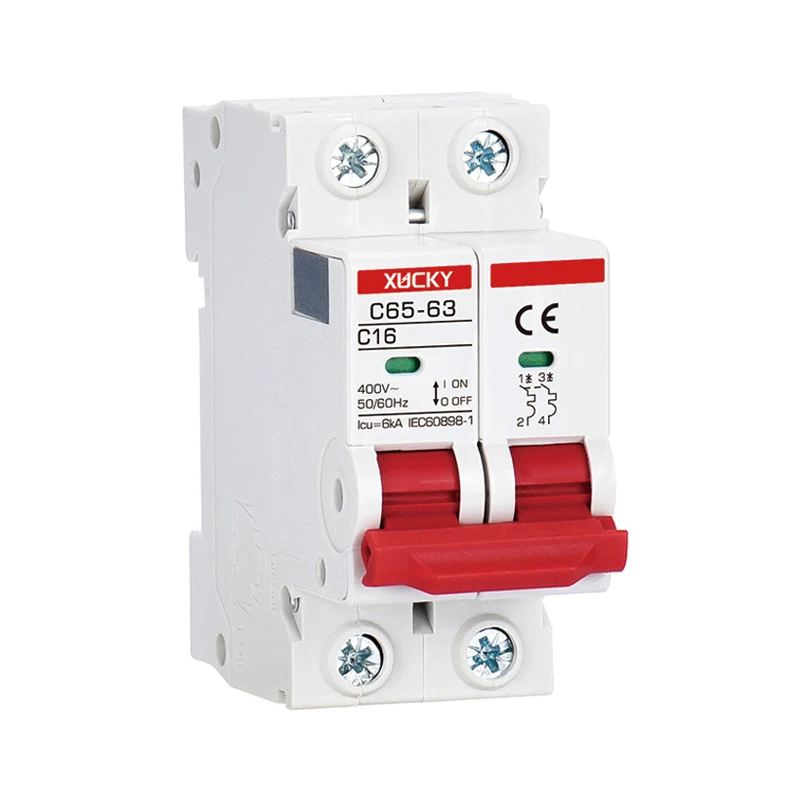

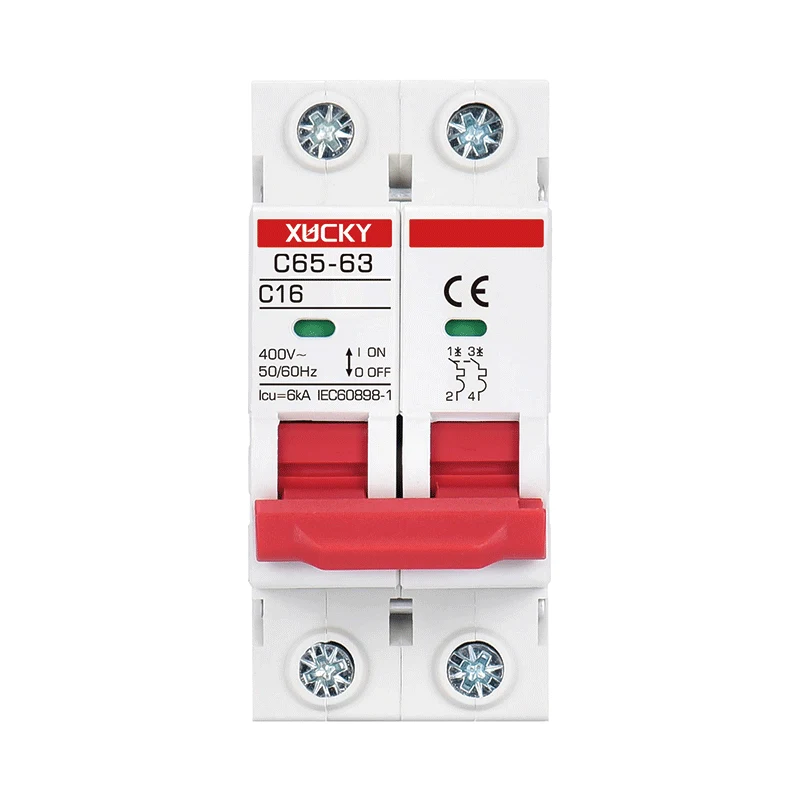

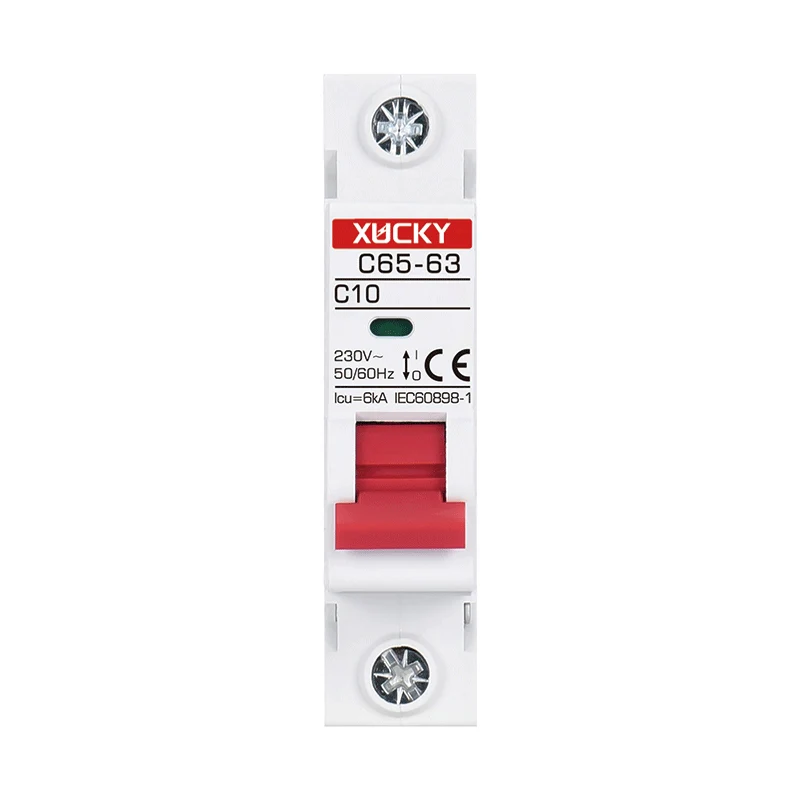

C65 miniatyura o'chirgich

XUCKY Electric brendining C65 miniatyura o'chirgichi (6KA maishiy MCB deb ham ataladi, CHINT NB1-63 ga o'xshash) o'zgaruvchan tok 50Hz, nominal kuchlanish 110V/230/400V, nominal oqim 1A, 2A, 3A, 6A uchun ishlatiladi. 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A haddan tashqari yuk va qisqa tutashuvdan himoya qilish uchun, shuningdek, kontaktlarning zanglashiga olib keladigan oddiy sharoitlarda foydalanish uchun, shuningdek, uzilish davri uchun ajratuvchi kalit sifatida ishlatiladi. sxema va jihozlarni himoya qilish uchun.

So'rov yuborish

Mahsulot tavsifi

Xitoy yetkazib beruvchilari va ishlab chiqaruvchilarining yuqori sifatli moslashtirilgan mahsulotlari C65 Miniature Circuit Breaker, XUCKY Electric butun dunyo bo'ylab mijozlarimizning turli ehtiyojlarini qondirish uchun keng turdagi mahsulotlarga ega. Yuqori sifat, innovatsion texnologiya va a'lo mijozlarga xizmat ko'rsatishga bo'lgan sadoqatimiz bizni sohamizda alohida ajralib turadi.

Qo'llash doirasi

C65-63 6KA o'chirgich (6KA maishiy MCB deb ham ataladi, CHINT NB1-63 ga o'xshash) AC 50Hz, nominal kuchlanish 110V/230/400V, nominal oqim 1A, 2A, 3A, 6A, 10 uchun ishlatiladi. , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A haddan tashqari yuklanish va qisqa tutashuvdan himoya qilish uchun, shuningdek, kontaktlarning zanglashiga olib keladigan oddiy sharoitlarda foydalanish uchun, shuningdek, kontaktlarning zanglashiga olib kirish uchun ajratuvchi kalit sifatida ishlatiladi. sxema va jihozlarni himoya qilish.

6KA o'chirgich (6KA uy xo'jaligi MCB) sanoat, tijorat, ko'p qavatli va fuqarolik turar joylari va boshqa joylarda qo'llaniladi.

Standartlarga javob bering: GB10963.1, IEC60898-1.

Asosiy texnik parametrlar

Nominal oqim	6A, 10A, 16A, 25A, 40A, 50A, 63A
polyaklar	1P.2P.3P,4P,1P+N,3P+N
Nominal kuchlanish Ue	230V/400V
Nominal impulsga chidamli kuchlanish (1,2/50)Uimp	6kV
Dielektrik sinov kuchlanish At va Ind. Tez-tez . 1 min	6kV
Buzilish belgisi	Yashil oyna (uzilgan), qizil oyna (yopiq)
Himoya klassi	IP20
Termo - Magnit chiqarish xarakteristikasi	B-egri (3-5 dyuym), C-egri (5-10 dyuym), D-egri (10-14 dyuym)
Elektr hayoti	2000
Mexanik hayot	10000
Termal elementni sozlash uchun mos harorat	30℃
Atrof-muhit harorati	-5~+40℃
Terminal ulanish turi	Phillips vintlari
Adapter kabeli	6-63A 1-25mm² 16-3AWG \| 80-125A 8-35mm² 16-2AWG
Siqish momenti	3,0 N.M
Aksessuarlar bilan birikma Yordamchi kontakt
Yordamchi aloqa	Ha
Signal aloqasi	Ha
Shunt chiqarish	Ha
Past kuchlanishni chiqarish	Ha

O'chirish xarakteristikasi egri chizig'i -- B C D turi

Harorat kompensatsiyasi

Atrof-muhit harorati 30 daraja benchmark bo'lmasa, mos yozuvlar tuzatish omili quyidagicha bo'ladi.

Atrof-muhit harorati	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Joriy tuzatish koeffitsienti	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Ulanish

Nominal oqim	Minimal adapter mis sim
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG
40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
