FN5-12 seriyali yopiq yuqori kuchlanishli havo yukini uzish kaliti

Tayyorlangan ommaviy ishlab chiqarishni qo'llab-quvvatlash FN5-12 seriyali yopiq yuqori kuchlanishli havo yukini sindirish kaliti (bundan buyon matnda yukni uzish kaliti deb yuritiladi) yuk oqimini uzish va qisqa tutashuv oqimini yopish uchun AC 50Hz 12kV tarmog'iga qo'llaniladi. Sug'urta bilan yukni uzish kaliti kalitni himoya qilish uchun qisqa tutashuv oqimini uzishi mumkin. Yukni sindirish kaliti CS6-1 tipidagi qo'lda ishlaydigan mexanizm bilan ishlatilishi mumkin va bu mahsulot maxsus CS qo'lda ishlash mexanizmidan foydalanadi.

So'rov yuborish

Mahsulot tavsifi

Ilova

FN5-12 seriyali yopiq yuqori kuchlanishli havo yukini uzish kaliti (bundan buyon matnda yukni uzish kaliti) yuk oqimini uzish va qisqa tutashuv oqimini yopish uchun AC 50Hz 12kV tarmog'iga qo'llaniladi. Sug'urta bilan yukni uzish kaliti kalitni himoya qilish uchun qisqa tutashuv oqimini uzishi mumkin.

Yukni sindirish kaliti CS6-1 tipidagi qo'lda ishlaydigan mexanizm bilan ishlatilishi mumkin va bu mahsulot maxsus CS lí qo'lda ishlash mexanizmidan foydalanadi.

Turi va ma'nosi

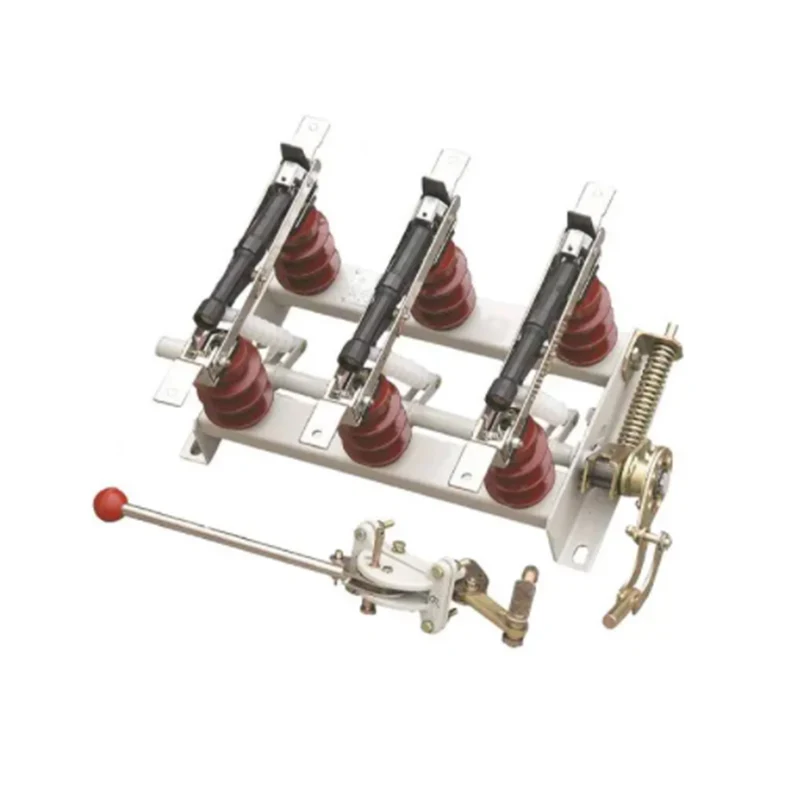

FN5-12 Series Indoor High Voltage Air Load Break Switch

Atrof-muhitdan foydalaning

a. Balandligi < 1000 m;

b. Atmosfera havosi teirr mFre: -25~+40°C, (motorli ish mexanizmi〉-5°C);

c. Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90% (+25 °C);

d. Atrof-muhit havosi aniq ifloslanishsiz, masalan, korroziy yoki yonuvchi gaz, suv bug'lari va boshqalar.

e. Kerakli kuchli tebranishlarsiz.

FN5-12 seriyali bino ichidagi yuqori kuchlanishli havo yukini o'chirish moslamasining texnik ma'lumotlari

4.1 1-jadvalda yukni to'xtatuvchining texnik parametrlari

Ism	Birlik	Qiymat
Nominal kuchlanish	kV	12
Maksimal ish kuchlanishi	kV	12
Nominal chastota	Hz	5.
Nominal oqim	A	400 630
Nominal qisqa muddatli qarshilik oqimi (issiqlik barqarorligi oqimi)	kA/S	12,5/4 20/2
Nominal cho'qqiga chidamli oqim (dinamik barqarorlik oqimi)	kA	31,5 50
Nominal yopiq konturning uzilish oqimi	A	400 630
Nominal quvvat yuklashning uzilish oqimi	A.	400 630
5% nominal quvvat yuklash uzilish oqimi	A	20 31.5
Nominal kabelni zaryadlovchi uzilish oqimi	A	10
Nominal yuksiz transformatorning uzilish oqimi		1250 kVA yuksiz transformator oqimi
Nominal qisqa tutashuvni yopish oqimi	kA	31,5 50
Joriy uzilish vaqtlarini yuklang	Yuklash/vaqt	100%/20 30%/75 60%/35 5%/80
1 min quvvat chastotasi w; nstana kuchlanish (RMS), fazadan fazaga / izoktmg sinishi	kV	42/48
Izolyatsiya qiluvchi yoriqlar orasidagi quvvat chastotasi v ^ tnstand kuchlanish	kV	53
Chaqmoq impulsi erga kuchlanish (cho'qqi), fazadan fazaga / izolyatsiya qiluvchi sinishga chidamli	kV	75/85
Ochilish/yopish ish momenti	Nm(N)	90(80) 100(200)

Eslatma: FN5-12D qisqa tutashuvli oqim quvvatiga ega yuk kalitining tuproqli qismi.

4.2 Sug'urtaning texnik parametrlari jadvali2

Model	Nominal kuchlanish KV	Sug'urta Nominal oqim A	Nominal uzilish oqimi KA	Sug'urta elementining nominal oqimi
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15,20,30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Tashqi ko'rinish va o'rnatish o'lchamlari (mm)

1-rasm FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Ramka	2. Post izolyatori	3. Rulmanli simlarni ulash taxtasi	4. Pichoq
5. Arkni o'chirish moslamasi	6. Burilish prujinasi va uning pinli podshipniklari	7. Qo'llanma paneli	8. Simlarni ulash taxtasi
9. Tutqich	10. Yuklash kaliti harakatlanuvchi podshipnik	11. Bahorni zaryadlash mexanizmi	12. Ishlash mexanizmi

2-rasm FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Ramka	2. Yer laxtasi	3. 7 , rth kaliti harakatlanuvchi podshipnik	4. Post izolyatori
5. Yerga harakatlanuvchi podshipnik	6. Beaming o'tkazgichlar taxtasi	7. Pichoq	8. Arkni o'chirish moslamasi
9. Prujinani va + prujinaning pinli podshipnikini torting	10. Qo'llanma paneli	11. O'tkazgich taxtasi	12. Tutqich
13.Yuklash moslamasi	14. Yuk ko'taruvchi kamonni zaryadlash mexanizmi	15. Yer sharini, h ^halqani zaryadlash mexanizmi	16. Yuklash moslamasining ishlash mexanizmi
17. Er rth vi ch ishlash mexanizmi	18. Qulflash mexanizmi

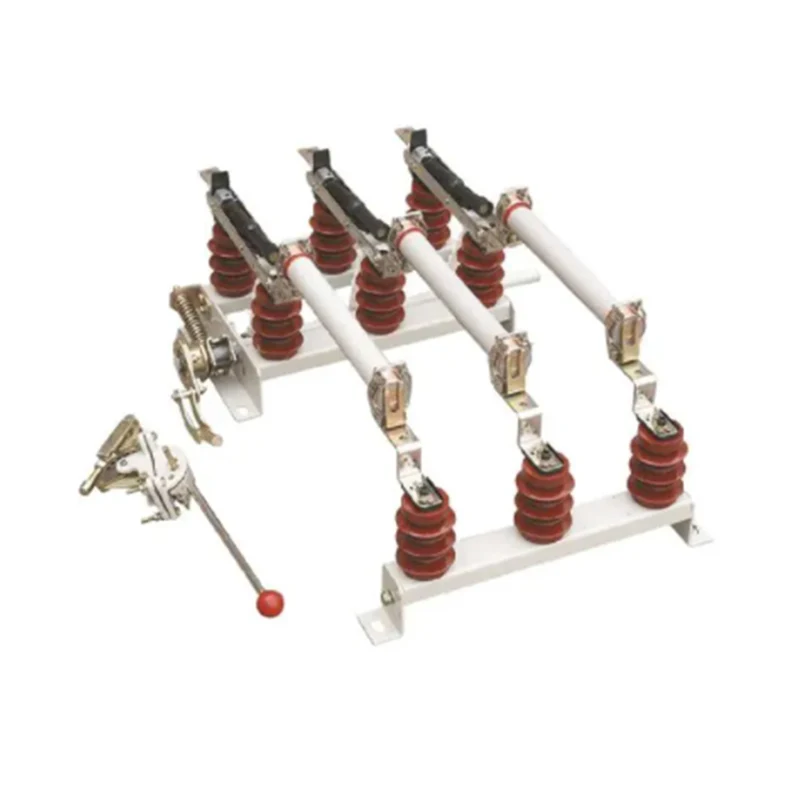

3-rasm FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R yuklama sv

2. Bering sug'urta simlari taxtasi

3. Sug'urta havolasi

4. Sug'urta simlarini ulash taxtasi

5. Sug'urta bazasi

4-rasm FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D yuk s'icn

2. Bering sug'urta simlari taxtasi

3. Sug'urta

4. Sug'urta simlarini ulash taxtasi

5. Sug'urta bazasi

Mexanizm modeliCS6-1 csn	L sug'urta modeli		H	h
	SDL * J, SFL * J, SKL * J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

5-rasm FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 yuk suzish, c:i

2. Bering, se simlarni ulash taxtasi

3. Sug'urta

4. Sug'urta simlarini ulash taxtasi

5. Sug'urta bazasi

6-rasm FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D kaliti	2. Bering sug'urta simlari taxtasi	3. Sug'urta
4. Sug'urta simlarini ulash taxtasi	5. Fus	6. Qulflash mexanizmi

7-rasm FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Ramka ostida	2. Izolyator	3. Sug'urta	4. Tripper qurilmasi
5. Harakatlanuvchi kontakt	6. Arkni o'chirish moslamasi	7. Qo'llanma paneli	8. Statik kontakt
9. Ochilish/yopish mexanizmi	10. Qulflash moslamasi	11. Yuklash moslamasining ishlash mexanizmi	12. Yerga o'tkazgich
