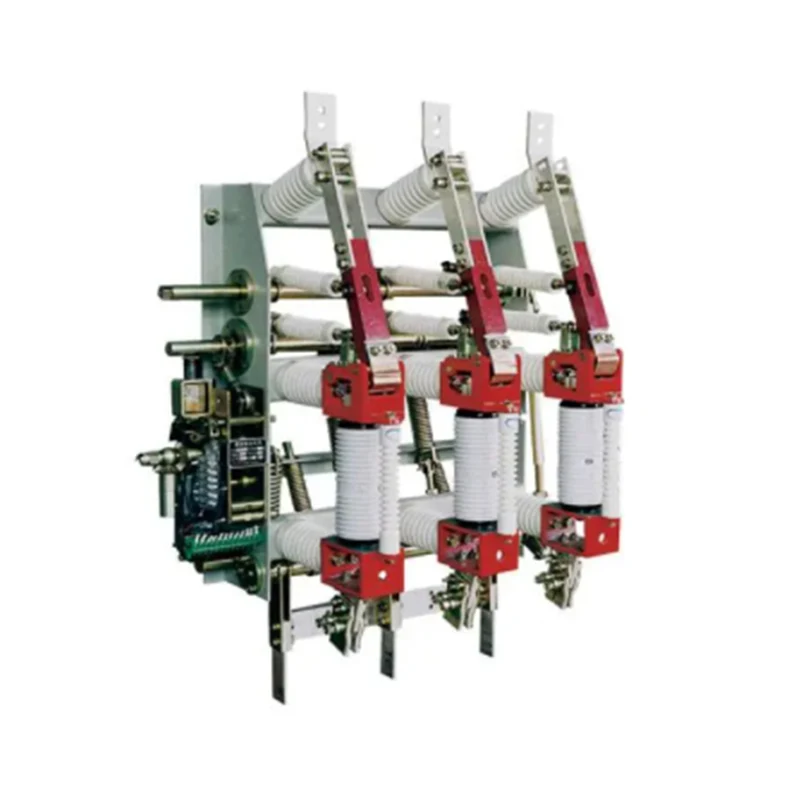

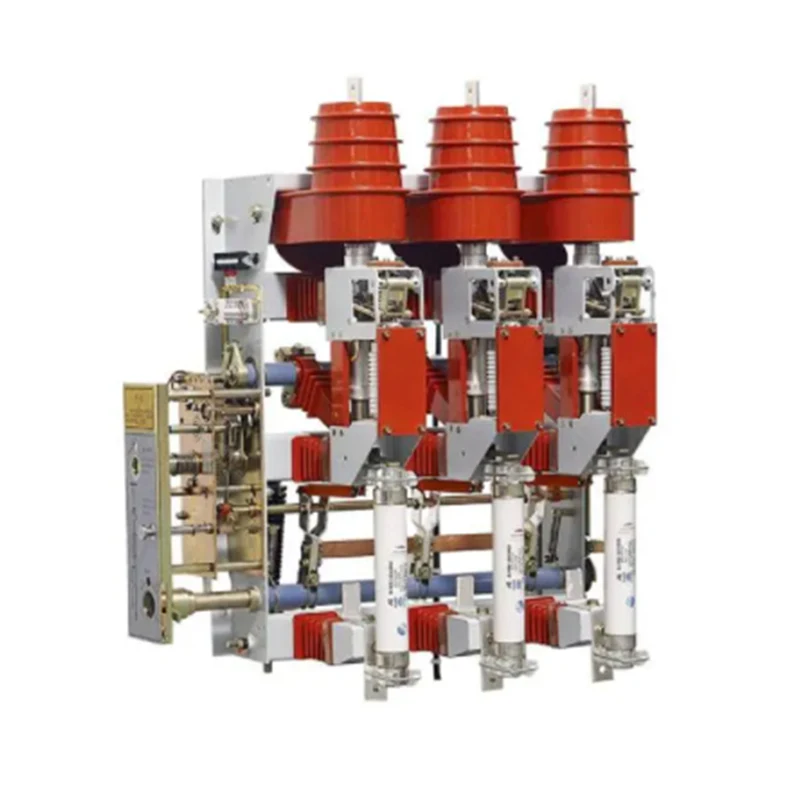

FZN25-12 seriyali yopiq yuqori kuchlanishli vakuumli yukni ajratish kaliti

So'rov yuborish

Mahsulot tavsifi

FZN25-12 yopiq HV vakuumli yukni o'chirish kaliti, 3 fazali AC 50Hz 12kV ichki o'chirish moslamasi..

♦ Operatsion mexanizmi: bahor ish mexanizmi, qo'lda turi va elektr turi mavjud;

♦ Operatsion turi: o'ng va chap operatsiya;

♦ Operatsion yo'nalishi: chap operatsiya, o'ng operatsiya;

♦ Ilova: yopiq 12kv kommutator.

♦ Atrof-muhit harorati: -25°C 〜+40°C;

♦ Balandligi: <1000m (dengiz sathidan yuqori);

♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%;

♦ Zilzila intensivligi: <8 daraja;

♦ Ifloslanish darajasi: II;

♦ Yong'in, portlash, kimyoviy korroziya va jiddiy tebranishsiz o'rnatish joyi.

YO'Q	Element		Birlik	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Nominal kuchlanish		kV	12	12
2	Nominal chastota		Hz	50	50
3	Nominal oqim		A	630	200
4	1 min quvvat chastotasiga chidamli kuchlanish (fazadan erga,	Fazadan erga, fazadan fazaga	kV	42	42
	qutblar orasida, ochiq kontaktlar)	Izolyatsiya qiluvchi sinish		48	48
5	Nominal chaqmoq impulslariga chidamli kuchlanish (fazadan	Fazadan erga, fazadan fazaga	kV	75	75
5	yer, qutblar orasidagi, ochiq kontaktlar)	Izolyatsiya qiluvchi sinish	kV	85	85
6	Nominal qisqa muddatli qarshilik oqimi (termik barqarorlik oqimi)	Yukni o'chirish tugmasi	kA	20
7	Nominal qisqa tutashuv davomiyligi (termal barqarorlik vaqti)	Yukni o'chirish tugmasi	s	4
8	Nominal qisqa tutashuv oqimi (tepalik)		kA	50
9	Nominal faol yukning uzilish oqimi		A	630
10	Nominal halqaning uzilish oqimi		A	630
11	Nominal kabel zaryadlash oqimi			10
12	Nominal yuksiz transformator quvvati		kVA	1600	1600
13	Nominal qisqa tutashuvni uzish oqimi (chegaraviy oqim sug'urtasi)		kA		31.5
14	Nominal uzilish uzatish oqimi		A		2000
15	Sug'urta modeli				SDLAJ-12 SFLZJ-12
16	Hujumchining chiqish energiyasi		J		2-5

1±0,5

YO'Q	Element	Birlik	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Yordamchi zanjirning nominal kuchlanishi	V	^110 ^220	^110 ^220
18	Yer kaliti qisqa muddatli oqimga chidamli	kA	20	20
19	Tuproq kaliti nominal yuqori qisqa tutashuv davomiyligi	S	2	2
20	Yer kaliti nominal cho'qqisiga chidamli oqim	kA	50	50
21	Nominal qisqa ishlab chiqarish oqimi	kA	50	80 (istiqbolli eng yuqori qiymat)
22	Mexanik hayot	marta	10000	10000

YO'Q	Element	Birlik	Qiymat
YO'Q	Element	Birlik	FZN25-12 D/ T630 20	FZRN25-12 D/T200-31,5
1	Zaryadlangan qismlar va erga havo bo'shlig'i	mm	>125
2	Ruxsat etilgan kontaktli ushlagich chuqurligiga o'tkazuvchi trubka qo'shish	mm	>18
3	Vakuum to'xtatuvchisi ochiq masofa	mm	600+1
4	Vakuum to'xtatuvchisi kontaktli kamon siqish uzunligi	mm	20+1
5	Vakuum to'xtatuvchisi o'rtacha yopilish tezligi	Xonim	0,6±0,2
6	Vakuum to'xtatuvchisi o'rtacha ochilish tezligi	Xonim	1,0±0,2
7	Yopilish vaqti	Xonim	<2
8	Uch fazali yopilish va ochilish sinxronizmi	Xonim	<3
9	Asosiy zanjir qarshiligi	rQ	<150	<300
10	Qo'lda opera+' maksimal moment	n.m	<160
11	Sug'urta tetikining ochilish vaqti	Xonim	-	30-40
12	Bo'shatish tetikining ochilish vaqti	Xonim	40-45

Model	Nominal kuchlanish V	Nominal oqim A	Nominal quvvat W	Oddiy ish kuchlanish diapazoni
LLZY-CJ01B8	AC/DC220	0.7	70	85-110% baholanadi
66ZY-CJ028	AC/DC110	1.5	70	Kuchlanishi
