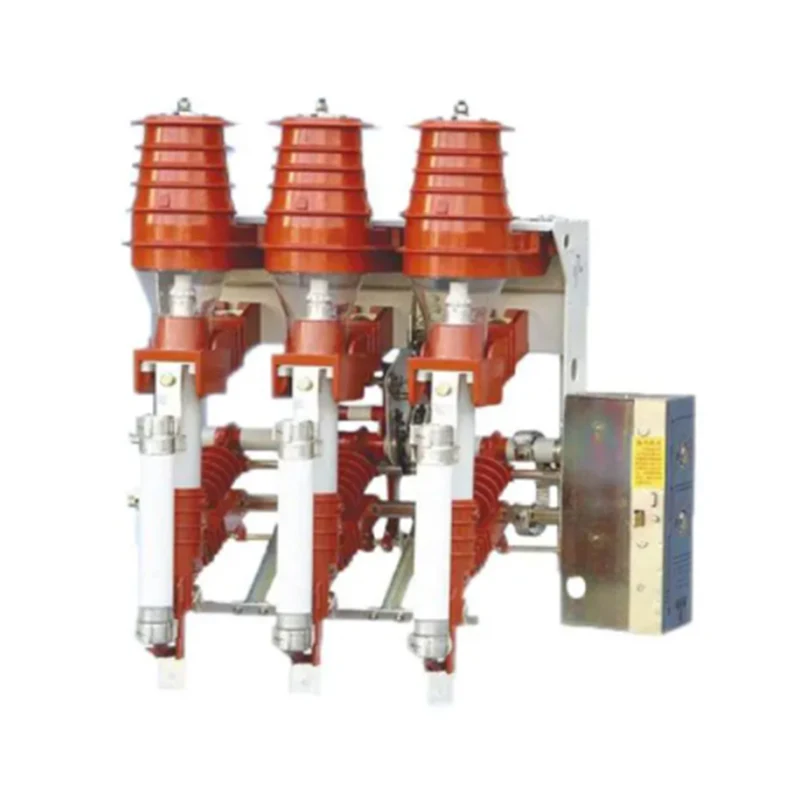

FN12-12 seriyali ichki yuqori kuchlanishli havo yukini sindirish kaliti

XUCKY Electric brendining FN12-12 seriyali yopiq yuqori kuchlanishli havo yukini o'chirish kaliti 3 fazali AC 50Hz 12 kV ichki o'chirgich uskunasidir.
♦ O'rnatish usuli: old tomondan o'rnatilgan, yon tomonga o'rnatilgan, teskari o'rnatilgan;
♦ Operatsion mexanizmi: bahor ish mexanizmi, qo'lda turi va elektr turi mavjud;
♦ Operatsion turi: o'ng operatsiya va chap operatsiya;
♦ Ilova: yopiq 12kv kommutator.

So'rov yuborish

Mahsulot tavsifi

Kontur

FN12-12 seriyali yopiq yuqori kuchlanishli havo yukini o'chirish kaliti 3 fazali AC 50Hz 12kV yopiq o'chirish moslamasi.

♦ O'rnatish usuli: old tomondan o'rnatilgan, yon tomonga o'rnatilgan, teskari o'rnatilgan;

♦ Operatsion mexanizmi: bahor ish mexanizmi, qo'lda turi va elektr turi mavjud;

♦ Operatsion turi: o'ng operatsiya va chap operatsiya;

♦ Ilova: yopiq 12kv kommutator.

FN12-12 seriyali bino ichidagi yuqori kuchlanishli havo yukini to'xtatuvchining atrof-muhit sharoitlari

♦ Atrof-muhit harorati: -25°C 〜+40°C;

♦ Balandligi: <1000m (dengiz sathidan yuqori);

♦ Nisbiy namlik: kunlik o'rtacha <95%, oylik o'rtacha <90%;

♦ Zilzila intensivligi: <8 daraja;

♦ Ifloslanish darajasi: II;

♦ Yong'in, portlash, kimyoviy korroziya va jiddiy tebranish bo'lmagan joylar.

FN12-12 seriyali ichki yuqori kuchlanishli havo yukini o'chirish kalitining asosiy texnik parametrlari

YO'Q	Element			Birlik	FN12-12D/6 30-20	FN12-12RD/1 25-31,5
1	Nominal kuchlanish			kV	12	12
2	Nominal chastota			Hz	50	50
3	Nominal oqim			A	630	125
4	1 min quvvat chastotasiga chidamli kuchlanish (fazadan erga, qutblar orasidagi, ochiq kontaktlar)		Fazadan erga, fazadan fazaga	kV	42	42
4			Izolyatsiya qiluvchi sinish	kV	48	48
5	Nominal chaqmoq impulslariga chidamli kuchlanish (fazadan erga, qutblar orasidagi, ochiq kontaktlar)		Fazadan erga, fazadan fazaga	kV	75	75
5			Izolyatsiya qiluvchi sinish	kV	85	85
6	Nominal qisqa muddatli qarshilik oqimi (termik barqarorlik oqimi)		Yukni to'xtatish tugmasi	kA	20
6			Yer kaliti	kA	20
7	Nominal qisqa tutashuv muddati (issiqlik barqarorligi vaqti)		Yukni to'xtatish tugmasi	s	4
7			Yer kaliti	s	2
8	Nominal qisqa tutashuv oqimi (tepalik)			kA	50
9	Nominal uzilish oqimi	Faol yukning uzilish oqimi		A	630
		Loopning uzilish oqimi			630
		5% faol yukning uzilish oqimi			31.5
		Kabelning zaryadlash oqimi			10
		Yuksiz transformator quvvati		kVA	1250
10	Nominal qisqa tutashuvni uzish oqimi (chegaraviy oqim sug'urtasi)			kA		31.5
11	Nominal uzatish oqimi			A		1200
12	Mexanik hayot			marta	2000	2000
13	Hujumchining chiqish energiyasi			J		1±0,5
