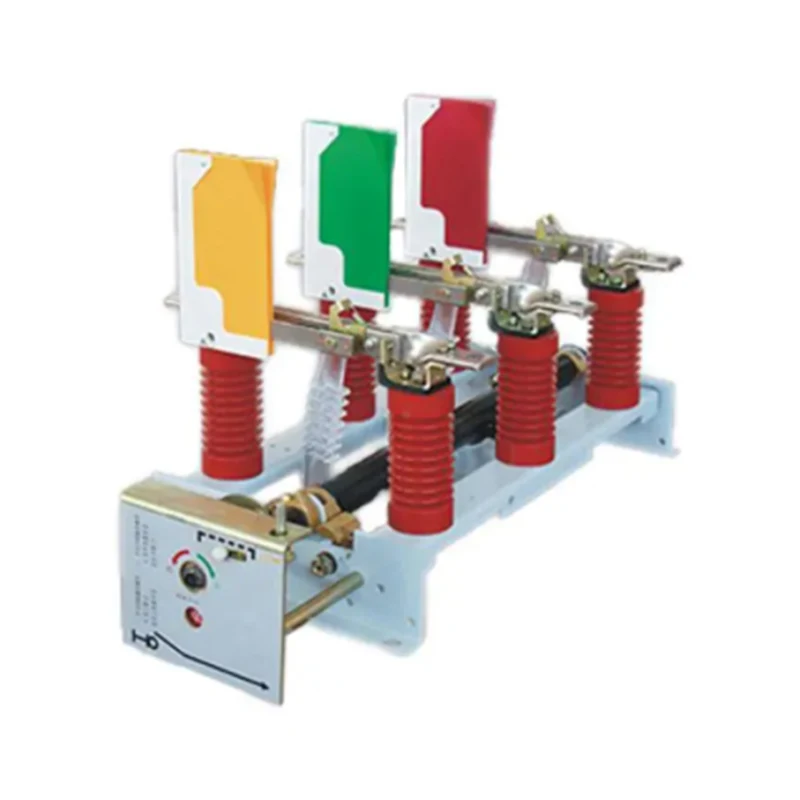

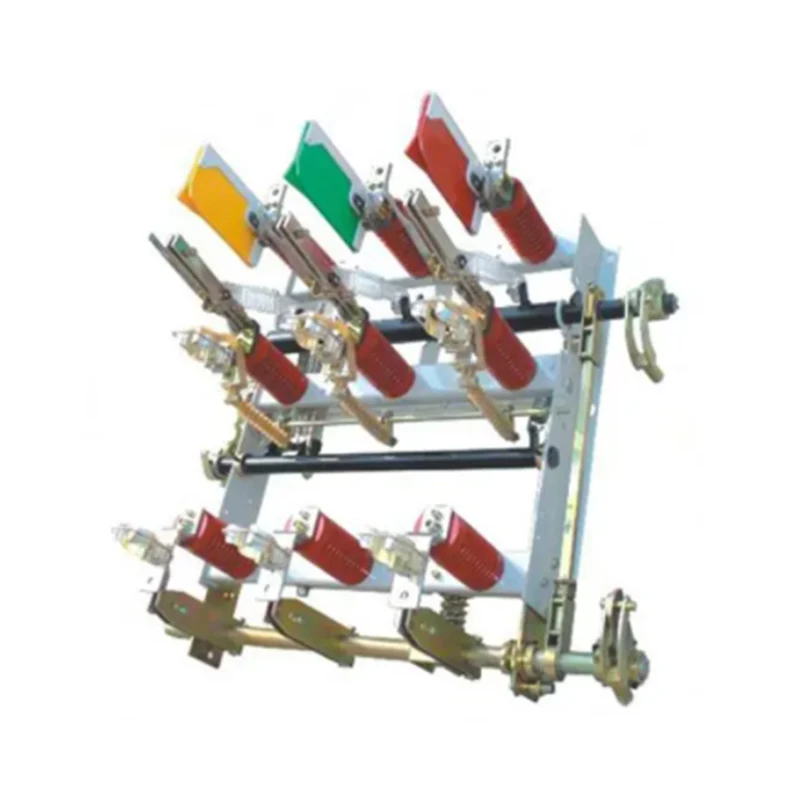

FN7-12 seriyali yopiq yuqori kuchlanishli havo yukini sindirish kaliti

Yuqori sifatli moslashtirilgan mahsulotlar FN7-12 seriyali yopiq yuqori kuchlanishli havo yukini sindirish kaliti Xitoy etkazib beruvchilari va ishlab chiqaruvchilari, XUCKY Electric FN7-12DR tipidagi yopiq o'zgaruvchan kuchlanishli yukni uzish kaliti AC 50Hz, nominal kuchlanish 12KV uch fazali uchun amal qiladi AC quvvat tizimi yuk oqimining uzilishi va yopilishi sifatida qisqa tutashuv oqimidan foydalanish, elektr jihozlarining kombinatsiyasi qisqa tutashuv oqimiga qadar har qanday oqimni ochishi mumkin, himoya sifatida ishlatilishi mumkin.

So'rov yuborish

Mahsulot tavsifi

Ilova

FN7-12 - bu yopiq havodagi yuqori voltli yukni o'chirish kalitining yangi turi. Bu AC 50Hz, nominal kuchlanish 12KV uch fazali AC quvvat tizimi uchun, uzilish yuk oqimi va yopilish qisqa tutashuv oqimi sifatida mos keladi.

FN7-12 seriyali bino ichidagi yuqori kuchlanishli havo yukini to'xtatuvchining turi tavsifi

FN7-12 Series Indoor High Voltage Air Load Break Switch

Ish sharoitlari

● Atrof-muhit harorati: -25 °C ~ 40 °C;

● Balandlik: <1000m;

● Nisbiy namlik: kunlik o'rtacha <95%; Oylik o'rtacha <90%;

● Saytda korroziy, yonuvchi va portlovchi gaz yoki bug' bo'lmasligi kerak;

● Tez-tez zo'ravon tebranish yo'q.

FN7-12 seriyali bino ichidagi yuqori kuchlanishli havo yukini to'xtatuvchining texnik parametrlari

Asosiy texnik xususiyatlar Izoh: (-) holda (A) 1-jadval bilan

Ism	Turi	Model	DS	DX	L	R	RA	F
			Yer kaliti kirish joyida	Yer kaliti chiqish joyida	Qulflash qurilma	Sug'urta	Hujumchi sug'urtasi	Elektr ochish moslamasi
Yukni to'xtatish tugmasi	Trippersiz	FN7-12	-	-	-	-	-	-
		FN7-12DSL	A	-	A	-	-	-
		FN7-12DXL	-	A	A	-	-	-
		FN7-12R	-	-	-	A	-	-
		FN7-12DSLR	A	-	A	A	-	-
		FN7-12DXLR	-	A	A	A	-	-
	Ajratib turuvchi bilan	FN7-12RA	-	-	-	-	A	-
		FN7-12RAF	-	-	-	-	A	A
		FN7-12DXLRA	-	A	A	-	A	-
		FN7-12DXLRAF	-	A	A	-	A	A

Nominal parametrlar 2-jadval

Nominal kuchlanish kV	Maks. kuchlanish kV	Nominal oqim A	1min quvvat chastotasi kuchlanish kV chidamli	4s termal barqarorlik oqimi (RMS) kA	Dinamik barqarorlik oqimi (pik) kA	Qisqa tutashuv kA tokini hosil qiladi	Nominal uzilish oqimi A	Nominal uzatish oqimi A
12	12	400	42/48	12.5	31.5	31.5	400	1000
12	12	630	42/48	20	50	50	630	1000

FUse ning nominal parametrlari 3-jadval

Model	Nominal kuchlanish kV	Nominal oqim A	Sigortaning nominal oqimi
SDLA*J	12	40	6,3,10,16,20,25,31.5,40
SFLA*J	12	100	50,63,71,80,100
GLASS*J	12	125	125

A*: hujumchi bilan.

Umumiy tuzilish chizmasi va o'rnatish hajmi (birlik mm)

Chizma 1 FN7-12 yuk kaliti konturi va o'rnatish hajmi

1. Yoyni o‘chirish pichog‘i 2. Ark bilan aloqa qilish qismi va yoyni o‘chirish kamerasi 3. Izolyator 4. Poydevor 5. Dinamik kontaktli pichoq 6. Statik kontaktli pichoq 7. Prujinali energiyani saqlash moslamasi (asosiy o‘q gilzasi ichida) 8. Asosiy pichoqni burish qo‘li

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 2 FN7-12DXL yuk kaliti konturi va o'rnatish hajmi

1.Arkni o‘chirish pichog‘i 2.Ark kontakt qismi va yoyni o‘chirish kamerasi 3. Izolyator 4. Baza 5. Dinamik kontaktli pichoq 6. Statik kontaktli pichoq 7. Prujinali energiyani saqlash moslamasi (asosiy o‘q gilzasi ichida) 8. Topraklama pichog‘i 9. Asosiy pichoqni yopish burilish qo'li 10. Topraklama pichoqni yopish burilish qo'li

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 3 FN7-12DXLR ajratilgan turdagi yuk kaliti kontur va o'rnatish hajmi

1.Arkni o'chirish pichog'i 2.Ark kontakt qismi va yoyni o'chirish kamerasi 3. Izolyator 4. Topraklama pichog'i 5. Poydevor 6. Dinamik kontakt pichog'i 7* Statik kontaktli pichoq 8. Sug'urta 9* Prujina energiyasini saqlash moslamasi (asosiy o'qning ichida) 10. Topraklama energiyasini saqlash prujinasi 11. Qulflash moslamasi 12. Asosiy pichoqni yopish va ochish burilish tarmog'i 13. Topraklama pichog'ini yopish va ochish burilish qo'li

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 4 FN7-12R ajratilgan turdagi yuk kaliti kontur va o'rnatish hajmi

1.Arkni o‘chirish pichog‘i 2.Ark kontakt qismi va yoyni o‘chirish kamerasi 3. Izolyator 4. Poydevor 5. Dinamik kontaktli pichoq 6. Statik kontaktli pichoq 7. Prujinali energiyani saqlash moslamasi (asosiy o‘q gilzasi ichida) 8. Sug‘urta 9. Asosiy knife burilish qo'lini yopish va ochish

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 5 FN7-12DXLRA o'rnatilgan turdagi yuk o'tkazgich konturi va o'rnatish hajmi

1 .Arkni o‘chirish pichog‘i 2.Ark kontakt qismi va yoyni o‘chirish kamerasi 3. Ta’sir turidagi sug‘urta 4. Izolyator poydevori 5. Topraklama pichog‘i 6. Baza 7. Dinamik kontakt pichog‘i 8. Asosiy pichoqni yopish prujinasi 9. Statik kontaktli energiya -saqlovchi prujina 11. Asosiy pichoqni ochish prujinasi 12. Qulflash moslamasi 13. Asosiy pichoqni yopish va ochish burilish qo'li m 14. Yerga ulash pichog'ini yopish va ochish burilish qo'li

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 6 FN7-12C yuk kaliti konturi va o'rnatish hajmi

1.Arkni o‘chirish pichog‘i 2. Ark kontakt qismi va yoyni o‘chirish kamerasi 3. Izolyator 4. Poydevor 5. Dinamik kontaktli pichoq 6. Statik kontaktli pichoq 7. Prujinali energiyani saqlash moslamasi (asosiy o‘q gilzasi ichida) 8. Plastinka

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 7 FN7-12CR ajratilgan turdagi yuk kaliti kontur va o'rnatish hajmi

1.Arkni o‘chirish pichog‘i 2. Ark kontakt qismi va yoyni o‘chirish kamerasi 3. Izolyator 4. Poydevor 5. Dinamik kontaktli pichoq 6. Statik kontaktli pichoq 7. Prujinali energiyani saqlash moslamasi (asosiy o‘q gilzasi ichida) 8. Sug‘urta 9. Plastinka

FN7-12 Series Indoor High Voltage Air Load Break Switch

Chizma 8 FN7-12CDXLRA o'rnatilgan turdagi yuk kaliti konturi va o'rnatish hajmi

1.Arkni o'chirish pichog'i 2. Ark kontakt qismi va yoyni o'chirish kamerasi 3. Ta'sir turidagi sug'urta 4. Yerga ulash pichog'i 5. Izolyator 6. Poydevor 7. Asosiy pichoqni yopish prujinasi 8. Dinamik kontaktli pichoq 9. Statik kontaktli pichoq 10.Earthing energiyani saqlash prujina 11. Asosiy pichoqni ochish prujinasi 12.Plastinka 13. Chizma 11
