NDM1 qolipli korpusli o'chirgich

Qo'llash doirasi

XUCKY NDM1 qolipli o'chirgich (NDM1, bundan keyin MCCB deb yuritiladi) - bu kompaniya tomonidan xalqaro ilg'or texnologiyalardan foydalangan holda ishlab chiqilgan va ishlab chiqilgan yangi o'chirgichlar. Oʻchirish toʻxtatuvchilari quyidagi xususiyatlarga ega: ixcham oʻlcham, yuqori uzilish qobiliyati, qisqa yoy masofasi va silkinishga chidamliligi quruqlikda yoki kemalarda qoʻllaniladigan ideal mahsulotlardir. O'chirish to'xtatuvchisining nominal izolyatsiyalash kuchlanishi 800V (NDM1-63 uchun 500V), u AC 50Hz / 60Hz tarqatish tarmog'i, nominal ish kuchlanishi 690V va nominal oqim 1250A, quvvatni taqsimlash va kontaktlarning zanglashiga olib, elektr energiyasini himoya qilish uchun javob beradi. ortiqcha yuk, qisqa tutashuv, past kuchlanish va boshqa nosozliklar tufayli uskunaning shikastlanishi. Shuningdek, himoya qilish uchun kontaktlarning zanglashiga olib tez-tez o'zgartirilishi va motorning kamdan-kam ishga tushirilishi va ortiqcha yuk, qisqa tutashuv, kuchlanish ostida. NDM1 avtomatik to'xtatuvchisi vertikal (tik) yoki gorizontal (ko'ndalang) o'rnatilishi mumkin.

NDM1 MCCB izolyatsiya uchun mos va belgisi " ".

NDM1 qolipli o'chirish to'xtatuvchisi standartga javob beradi: GB14048.2 "past kuchlanishli o'tkazgich va boshqaruv uskunalari, 2-qism: o'chirgichlar."

Model va ma'no

Eslatma:

Qutbga ko'ra, u to'rt turga bo'linadi:

A turi: N-qutb haddan tashqari oqimni bo'shatish komponentlarisiz va N-qutb butun davomida ulangan va yoqish yoki o'chirish uchun boshqa uchta qutb bilan ishlamaydi;

B-turi: N-qutb haddan tashqari oqimni bo'shatish komponentlarisiz va N-qutb boshqa uchta qutb bilan harakat qilishi mumkin (o'chirishdan oldin N-qutbni yoqish);

C tipi: N-qutb haddan tashqari oqim bo'shatish komponentlari bilan o'rnatiladi va N-qutb boshqa uchta qutb bilan harakat qilishi mumkin (o'chirishdan oldin N-qutbni yoqish);

D-turi: N-qutb haddan tashqari oqimni bo'shatish komponentlari bilan o'rnatilgan va N-qutb butun vaqt davomida ulangan va yoqish yoki o'chirish uchun boshqa uchta qutb bilan ishlamaydi.

Kodsiz tarqatish uchun o'chirgich, dvigatelni himoya qilish uchun 2 o'chirgich

Tutqich bilan bevosita ishlash uchun kod yo'q; Elektr bilan ishlash uchun P; Tutqichni aylantirish uchun Z.

Haddan tashqari oqimning nominal oqimi bo'yicha tasniflash:

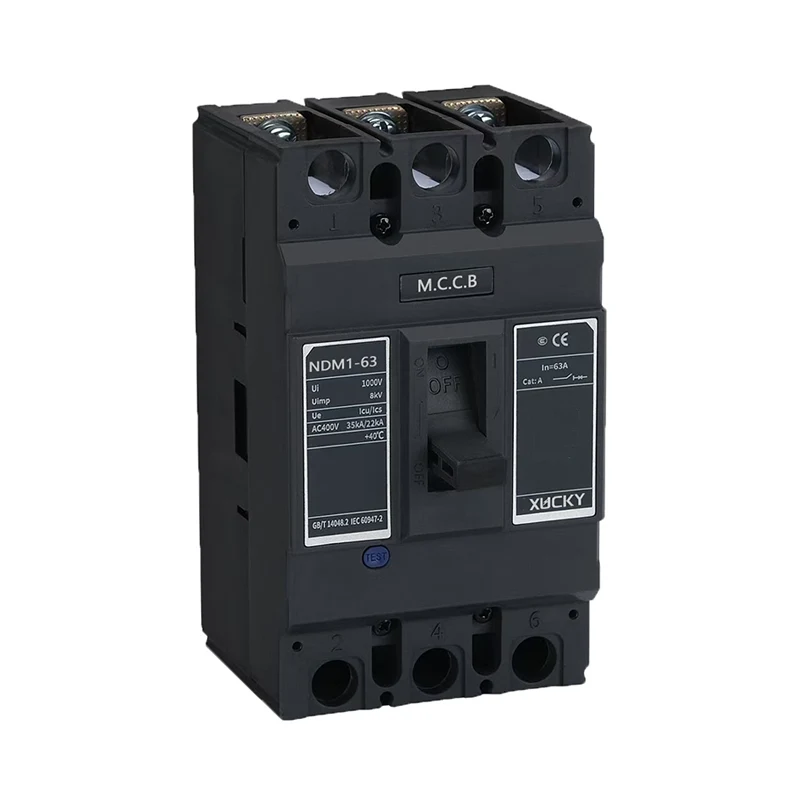

NDM1-63 MCCB to‘qqizta: 6,10,16,20,25,32,40,50,63 A;

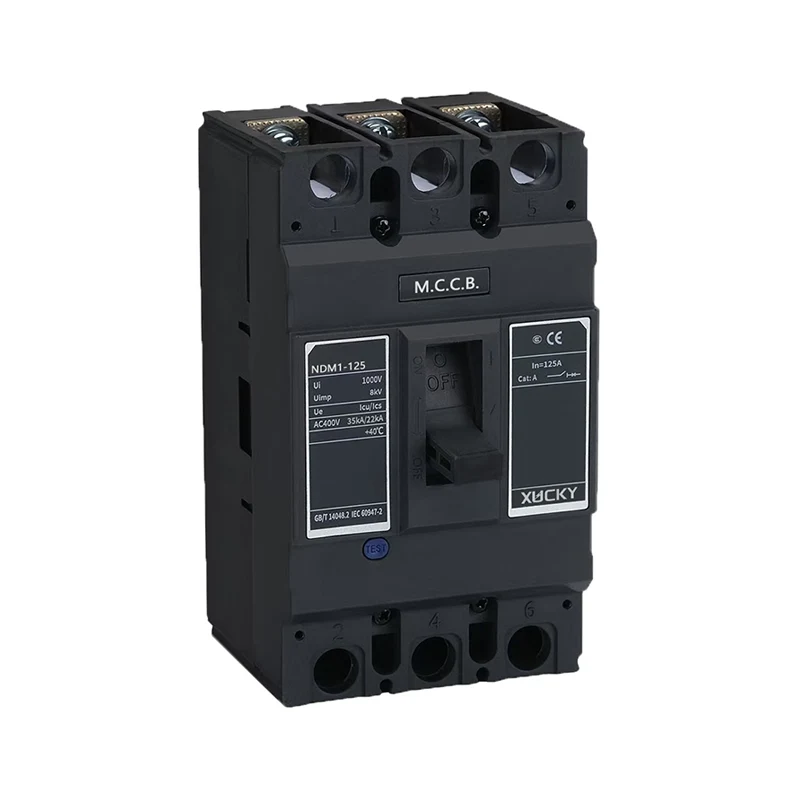

NDM1-125 MCCB oʻn bitta: 16,20,25,32,40,50,63,80,100,125 A;

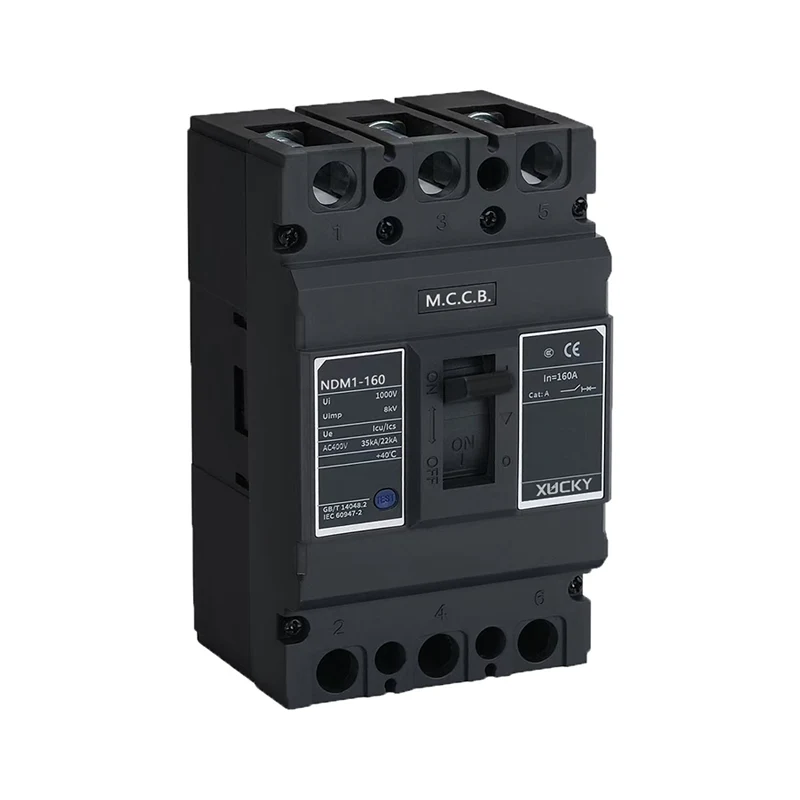

NDM1-160 MCCB to‘qqizta: 32,40,50,63,80,100,125,160 A;

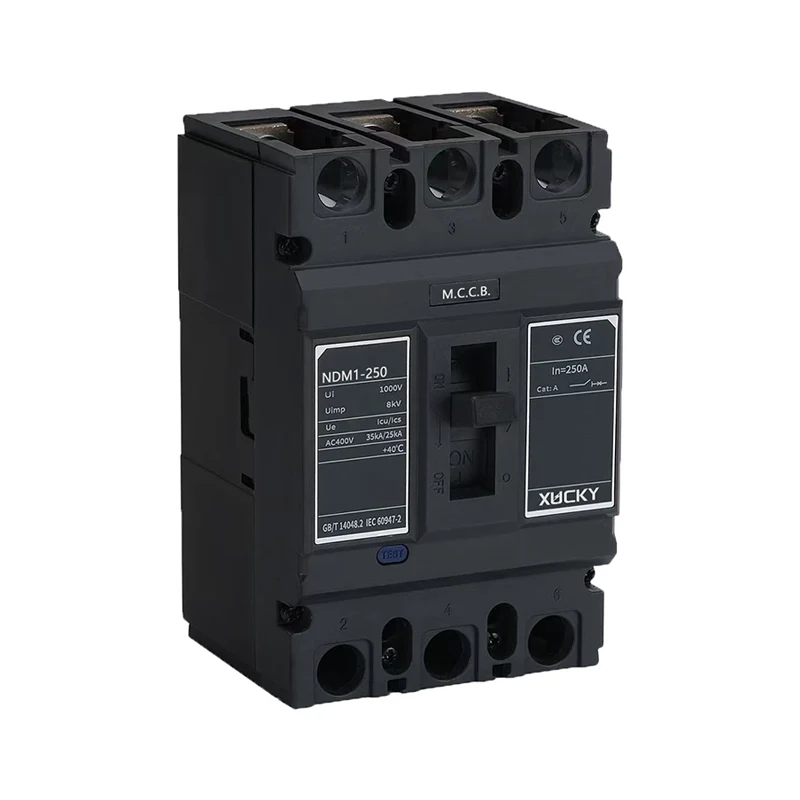

NDM1-250 MCCB  ettitaga ega: 125,140,160,180,200,225,250 A;

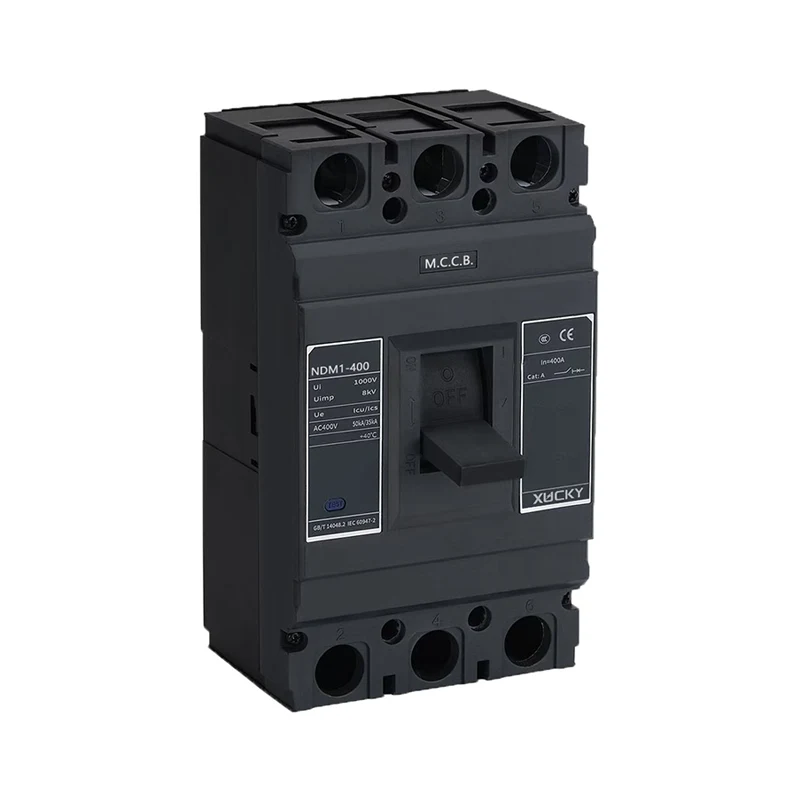

NDM1-400 MCCB beshtaga ega: 225,250,315,350,400 A;

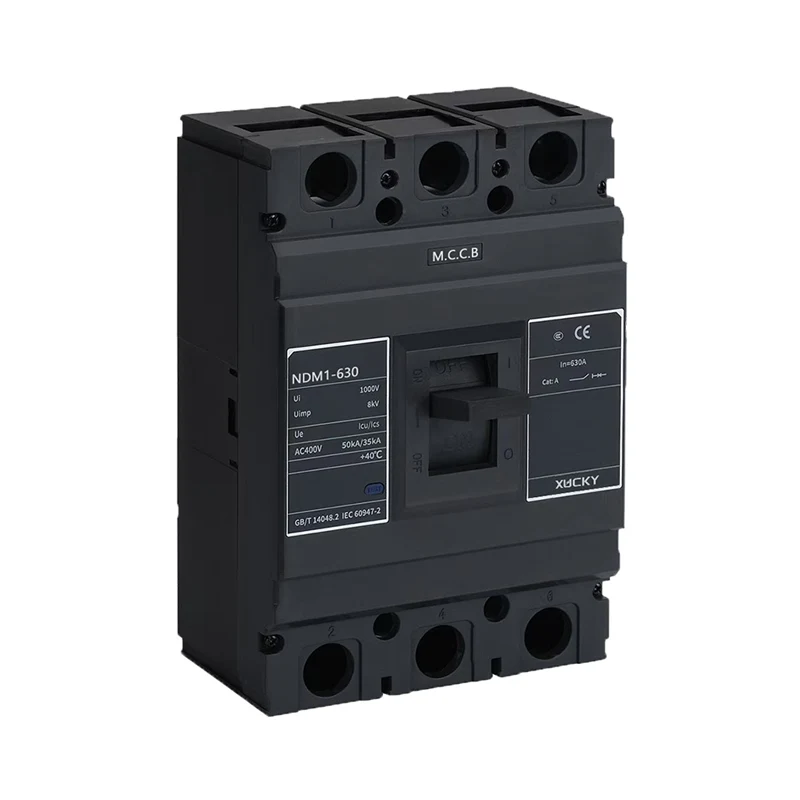

NDM1-630 MCCB uchtasiga ega: 400,500,630 A;

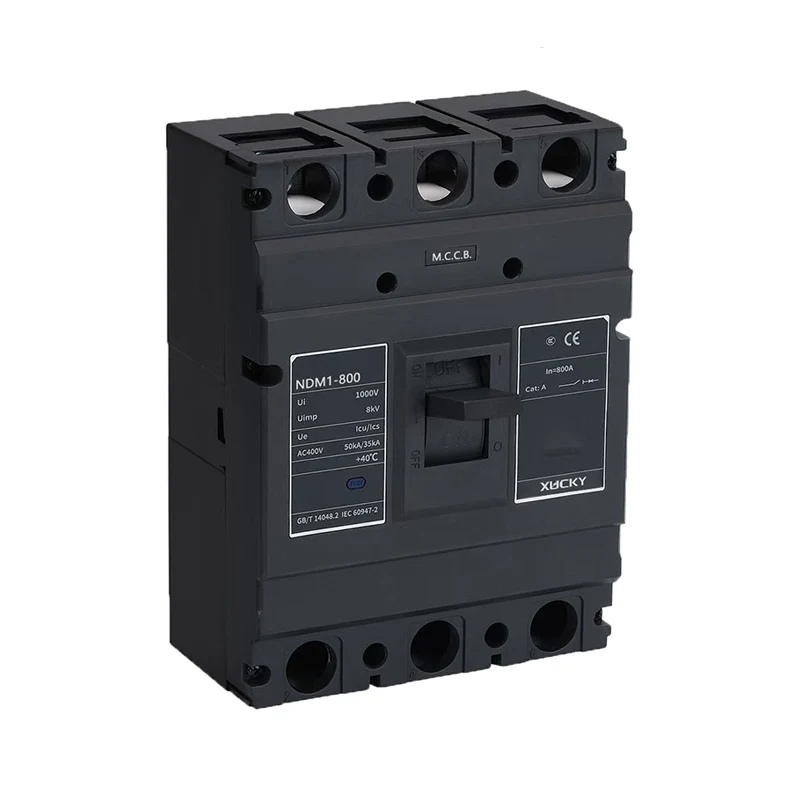

NDM1-800 MCCB uchtasiga ega: 630,700,800A;

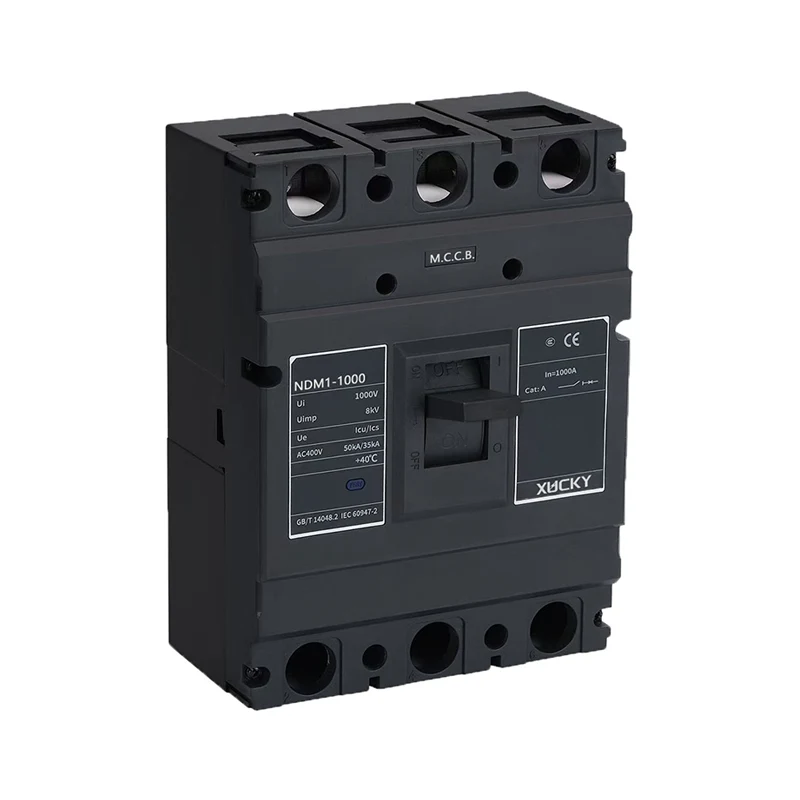

NDM1-1000 MCCB ikkitaga ega: 800,1000A.

Eslatma: 6A faqat elektromagnit (lahzali) turga ega, spetsifikatsiyalar tavsiya etilmaydi.

Simlarni ulash usuliga ko'ra: taxta oldidagi simlar, taxtaning orqa tomonidagi simlar, taxtaning kiritish turi.

Haddan tashqari oqim chiqarish naqshiga ko'ra: termodinamik-elektromagnit (ikki marta) tip, elektromagnit (lahzali) tip.

Kiyimga ko'ra, u ikki xil: kiyimli yoki kiyimsiz.

Kiyim ichki aksessuarlar va tashqi aksessuarlarni o'z ichiga oladi: Ichki aksessuarlarda shunt bo'shatish, past kuchlanishni bo'shatish, yordamchi kontakt va signal kontakti mavjud. Tashqi aksessuarlar burilish tutqichining ishlash mexanizmi, quvvat bilan ishlaydigan mexanizm va boshqalar.

Buzilish qobiliyatiga ko'ra: L-standart sindirish turi; M-ikkinchi yuqori sindirish turi; H-yuqori sindirish turi

Oddiy ish sharoitlari

■ Atrofdagi havo harorati: -5℃~+40℃ va 24 soat ichida o'rtacha harorat +35℃ dan past.

■ Balandlik: O'rnatish joyining balandligi 2000 m dan oshmaydi.

■ Atmosfera sharoitlari: havoning nisbiy namligi eng yuqori haroratda +40℃ 50% dan oshmaydi; Past haroratda yuqori nisbiy namlik bo'lishi mumkin. Maksimal o'rtacha nisbiy namlik 90%, o'rtacha oylik minimal harorat +25 ℃ bo'lsa va jel yuzasida mahsulotdagi harorat o'zgarishini hisobga oling.

■ Ifloslanish darajasi: 3.

Asosiy texnik parametrlar

Asosiy texnik ko'rsatkich

1, tarqatish uchun elektron to'xtatuvchining bir lahzali harakat xarakteristikasi sozlamalari qiymati 10In±20%, NDM1-1000 7In±20%; Dvigatelni himoya qilish uchun elektron to'xtatuvchining bir lahzali harakat xarakteristikasi o'rnatilgan qiymati 12In ± 20%.

2, 2-jadvaldagi elektron to'xtatuvchining nominal qiymati.

3, +40 ℃ atrof-muhit haroratida, 3-jadvalda ko'rsatilgan haddan tashqari oqimni bo'shatish ta'sirini taqsimlash uchun o'chirgich, 4-jadvalda ko'rsatilgan dvigatelni himoya qilish uchun o'chirish to'xtatuvchisi.

Har bir qutb bir vaqtning o'zida yoqilgan bo'lsa, elektr tokini taqsimlash uchun o'chirgichlarning haddan tashqari tokni bo'shatishning teskari vaqtli uzilish ta'sirining xususiyatlari

Tarqatish uchun elektron to'xtatuvchining bir lahzali harakat xarakteristikasi o'rnatish qiymati 10In±20% ni tashkil qiladi va vosita himoyasi uchun elektron to'xtatuvchining bir lahzali harakat xarakteristikasi sozlamalari qiymati 12In±20% ni tashkil qiladi.

Har bir qutb bir vaqtning o'zida yoqilgan bo'lsa, dvigatelni himoya qilish uchun o'chirgichlarning haddan tashqari tokni bo'shatishning teskari vaqtli uzilish ta'sirining xususiyatlari

Haroratning o'zgarishini kamaytirish omillari jadvali

Kontur va o'rnatish o'lchamlari

NDM1-63, 125, 1 60, 250 Kengash oldidagi simlarning konturi va o'rnatish o'lchami

NDM1-400, 630, 800, 1000 kontur va taxta oldidagi simlarni o'rnatish o'lchami

O'chirish to'xtatuvchilari aksessuarlari

1. O'chirgichlarning ichki aksessuari

1.1 Shuntni chiqarish

Shuntni chiqarishning nominal boshqaruv kuchlanishi: AC50Hz, 230V, 400; DC110V, 220V, 24V; 70% ~ 110% oralig'ida bo'lsa, elektron to'xtatuvchini ishonchli tarzda sindirishi mumkin.

Shuntni bo'shatishning nominal nazorat kuchlanishi DC24V bo'lsa, mis simning maksimal uzunligi quyidagi talablarga javob berishi kerak

Agar yuqoridagi jadval talablari bajarilmasa, shuntni chiqarishni boshqarish sxemasini quyidagi rasm yordamida loyihalash tavsiya etiladi

1.2 Past kuchlanishni chiqarish

Elektr ta'minoti zo'riqishida kuchlanishning 70% dan 35% gacha bo'lgan past kuchlanishli bo'shatish nominal kuchlanishiga tushganda, past kuchlanishli elektron to'xtatuvchining ishonchli uzilishi; ta'minot kuchlanishi nominal kuchlanish ostida bo'lganda past kuchlanish bo'shatish 35% , O'chirish to'xtatuvchisi yopilishining oldini olish uchun past kuchlanishni chiqarish; ta'minot zo'riqishida kuchlanish past kuchlanishning nominal kuchlanishining 85% dan yuqori bo'lsa, past kuchlanishli bo'shatish elektron to'xtatuvchining yopilishini ta'minlaydi. Past kuchlanishli relizlar AC50Hz, 230V, 400V da baholanadi.

Maxsus eslatma: O'chirish to'xtatuvchisi past kuchlanishli, faqat nominal kuchlanishli past kuchlanishda, normal ochilishi va yopilishi mumkin.

1.3 Oldindan to'langan hisoblagich ajratilgan

Oldindan to'langan hisoblagichning nominal ish kuchlanishi Ue AC230/50Hz bo'lib, u (65% ~ 110%) Ue oralig'ida normal ishlashi mumkin. Ctrl o'chirilganda, elektron to'xtatuvchining ochilishi uchun 0,5s ~ 2s kechiktiriladi. Oldindan to'langan hisoblagichning ulanish sxemasi

1.4 5-jadvaldagi yordamchi kontaktlar va signal kontaktlarining nominal qiymati

a. Yordamchi aloqa

b. Signal kontakti

O'chirish to'xtatuvchisi normal ochilganda va yopilganda signal kontaktlari ishlamaydi, signal kontaktlari oddiy ochilish va normal yopilish o'rtasida faqat bepul o'chirish yoki nosozlik o'chirilgandan keyin o'tadi.

2. O'chirish to'xtatuvchilari uchun tashqi aksessuar

2.1 Dvigatelning ishlash mexanizmi. Nominal qiymat va kod 6-jadvalda ko'rsatilgan.

DIQQAT: Elektr ish mexanizmi bo'lgan o'chirgich o'chirilgandan so'ng, elektr ish mexanizmi o'chirgichni yana qistirib qo'yishi kerak, keyin u yopilishi mumkin.

Misol: NDM1-63/ 33102 63A NDM1 tipidagi qolipli korpusli elektron to'xtatuvchini anglatadi, ramka nominal toki 63A, uzilish quvvati standart turdagi, tutqichning ishlashi, 3 qutbli, qo'shaloq bo'shatish, shuntrelease bilan, dvigatelni himoya qilish uchun, nominal oqim 63A .

Tanlash, o'rnatish, foydalanish mahsulot qo'llanmasiga yoki tegishli milliy standartlarga muvofiq bo'lishi kerak.

Eslatma: 4P elektron to'xtatuvchining N-qutbli turi A-turi, B-tipiga bo'linadi, bu Btype standarti ko'rsatilmagan.
