Havo o'chirgichlari (ACBs)og'ir quvvatli energiya taqsimlash tizimlarini himoya qilish, nazorat qilish va izolyatsiya qilish uchun mo'ljallangan yuqori quvvatli, past kuchlanishli elektr kommutatsiya qurilmalari. 1000V AC gacha bo'lgan kuchlanishlarda ishlaydi va odatda 800A dan 10000A gacha bo'lgan oqimlarni boshqaradi, ular muhim infratuzilmani ortiqcha yuklanishlar, qisqa tutashuvlar va elektr nosozliklaridan himoya qilish uchun sanoat ishchi kuchi hisoblanadi. Miniatyura to'xtatuvchilari (MCBs) yoki qolipli to'xtatuvchilardan (MCCB) farqli o'laroq, ACBlarasosiy yoyni so'ndiruvchi vosita sifatida havo, keng ko'lamli tijorat, sanoat va kommunal ilovalar uchun ajoyib chidamlilik, yuqori sindirish qobiliyati va ilg'or himoya xususiyatlarini taklif etadi.
AnHavo o'chirgichi (ACB)avtomatik boshqariladigan mexanik kalit bo'lib, u:
● Himoya qiladi: Haddan tashqari yuklarni, qisqa tutashuvlarni, tuproqdagi nosozliklarni va g'ayritabiiy sharoitlarni aniqlaydi, so'ngra oqimni to'xtatish va uskunaning shikastlanishi, yong'inlar yoki xavf-xatarlarning oldini olish uchun tezda ochiladi (ochiladi).
● Boshqaruv: Oddiy ishlash, texnik xizmat ko'rsatish yoki tizimni qayta sozlash uchun sxemalarni qo'lda yoki masofadan yoqadi/o'chiradi.
●Izolyatsiya qiladi: Xavfsiz texnik xizmat ko'rsatish va xodimlarni himoya qilish uchun sxemada ko'rinadigan, xavfsiz uzilishni ta'minlaydi.
● Monitorlar: Zamonaviy ACBlar real vaqt rejimida oqim/kuchlanish/quvvat monitoringi, nosozlik diagnostikasi va aloqa uchun aqlli sayohat bloklarini birlashtiradi.
ACBlar yoyni o'chirish dizayni, qurilishi va qo'llanilishi bo'yicha toifalarga bo'linadi:
1. Plain Break (Cross-Blast) ACBs
oEng oddiy dizayn: ochiq havoda kontaktlar alohida; yoy tabiiy havo oqimi bilan sovutiladi / bo'linadi.
o Foydalanish holati:Past kuchlanishli (≤1kV), past oqimli ilovalar; kichik tizimlar uchun iqtisodiy jihatdan samarali.
2. Magnit portlovchi ACBlar
o Yoylarni yoylarni yoylarga surish uchun magnit maydonlarni hosil qiluvchi ketma-ket ulangan portlash bobinlaridan foydalanadi.
o Afzallik:Oqimga moslashuvchi boshq nazorati - yuqori nosozlik oqimlari = kuchli magnit kuch = tezroq söndürme.
3. Arc Chute (Splitter Plate) ACBlar
o Eng keng tarqalgan zamonaviy dizayn: Ark yoyni sovutadigan, bo'linadigan va o'chiradigan metall ajratuvchi plitalari bo'lgan kameraga majburan kiritiladi.
o Foydalanish holati:Standart sanoat, ma'lumotlar markazi va yordamchi dasturlar.
4. HavoPortlashACBs
o Yoylarni puflash uchun siqilgan yuqori bosimli havodan foydalanadi; tarixiy jihatdan yuqori voltli tizimlar uchun.
o Eslatma:Zamonaviy past kuchlanishli ACBlarda murakkablik tufayli kamdan-kam uchraydi.

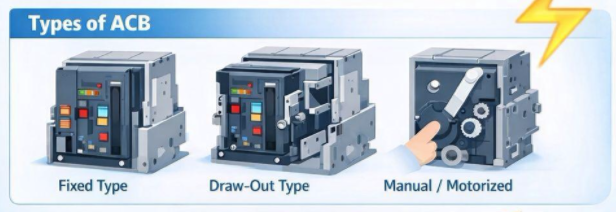

1. Ruxsat etilgan turdagi ACBlar
o Doimiy o'rnatilgan; to'g'ridan-to'g'ri avtobusga ulanish; past narx.
o Foydalanish holati: Minimal texnik ehtiyojga ega statik tizimlar.
2. Tortmali tipdagi (Olib olinadigan) ACBlar
o 3 ta xavfsizlik pozitsiyasiga ega modulli dizayn:
o Ulangan:Oddiy ish (asosiy/yordamchi sxemalar faol).
o Sinov:Izolyatsiya qilingan asosiy sxemalar; xavfsiz sinov uchun quvvatlangan yordamchi sxemalar.
o Ajratilgan:Xizmat/ta'mirlash uchun to'liq elektr izolyatsiyasi.
o Afzallik:Tez almashtirish, butun panelni o'chirish.
● 3-Pole (3P): 3-fazali tizimlar uchun (eng keng tarqalgan).
● 4-Pole (4P): 3 faza + neytral; neytral izolyatsiyani talab qiladigan tizimlar uchun (masalan, TN-S, TT topraklama).
ACB ishlashi IEC 60947-2 (2024) tomonidan boshqariladi, past kuchlanishli o'chirgichlar uchun global standart IEC Internet-do'koni:
| Parametr | Tavsif | Oddiy qiymatlar |
| Nominal kuchlanish (Ue) | Oddiy ish kuchlanishi | 400V, 415V, 690V oʻzgaruvchan tok |
| Nominal oqim (In) | Uzluksiz tashish oqimi | 800A–10,000A |
| Qisqa tutashuvning nominal quvvati (Icu) | Maksimal nosozlik oqimi xavfsiz tarzda uzildi | 50kA–150kA @ 415V |
| Nominal xizmat ko'rsatishning qisqa tutashuvni uzish qobiliyati (Ics) | Icu foizi (sayohatdan keyin qayta foydalanish mumkin) | Icuning 75% - 100% |
| Nominal qisqa muddatli qarshilik oqimi (Icw) | Zararsiz tashiladigan oqim (vaqt hisoblangan) | 1s/3s uchun 30kA–85kA |
| Ishlash harorati | Xavfsiz muhit diapazoni | Standart: -5 ° C dan + 40 ° C gacha; Keng: -25 ° C dan + 70 ° C gacha |
| Himoya klassi (IP) | Korpusni himoya qilish | IP20 (ichki), IP40, IP54 |
| Mexanik chidamlilik | Ishlash davrlari | 10 000–30 000 tsikl |
| Elektr chidamliligi | Xatolar - uzilishlar davrlari | 1000–5000 tsikl |
● Sanoat korxonalari:Asosiy daromadlar, vosita boshqaruv markazlari (MCC), transformator / generatorni himoya qilish.
● Data markazlari:UPS tizimlari, avtobus ulash qurilmalari, muhim yuk taqsimoti.
● Tijorat binolari:Yuqori qavatli quvvat taqsimoti, HVAC va zaxira generatorlar.
● Kommunal xizmatlar va infratuzilma:Podstansiyalar, taqsimlash panellari, temir yo'l elektrifikatsiyasi.
● Dengiz va dengiz:Kema quvvat tizimlari (dengiz tomonidan sertifikatlangan ACB).
● Qayta tiklanadigan energiya:Quyosh / shamol fermasi tarmog'iga ulanish, inverter himoyasi.
● Nominal oqim (In):≥ maksimal uzluksiz yuk oqimi (1,1-1,2x xavfsizlik omili).
● Qisqa tutashuv quvvati:Icu ≥hisoblangan tizim xatosi oqimi (I"k3).
● Polyaklar:3P (standart) yoki 4P (neytral izolyatsiya talab qilinadi).
●O'tish birligi turi:
o Termal-magnit:Asosiy ortiqcha yuk/qisqa tutashuvdan himoya qilish.
o Elektron (LSIG):Murakkab (L=ortiqcha yuk, S=qisqa kechikish, I=lahzali, G=yerdagi xato).
o Smart (LSIGM):Aloqa (Modbus, Profibus), masofadan boshqarish, ma'lumotlarni ro'yxatga olish.
● Ishlash mexanizmi:Qo'lda (qo'lda zaryadlangan) yoki motorli (avtomatik zaryadlangan / masofadan boshqarish).
● Atrof-muhit harorati/balandligi:> 2000 m balandlikda deratatsiya.
● Standartlar:IEC 60947-2, IEC 60947-1, GB 14048.2 (Xitoy), UL 489 (Shimoliy Amerika).
● Sertifikatlar:Idoralar, IEC, CSA, offshor uchun dengiz (DNV, ABS).
● Selektivlik:Yuqori/pastki oqim to'xtatuvchisi muvofiqlashtirilishini ta'minlang (IEC bo'yicha A/B klassi).
● O'zaro bog'lanish:Ko'p to'xtatuvchi tizimlar uchun kalit blokirovkasi, zonali selektiv blokirovkalash (ZSI).
Asosiy komponentlar
1. Ramka/shassi:Chelik / alyuminiy qotishmasi (strukturaviy yordam).
2. Aloqa tizimi:
o Ruxsat etilgan/ko'chiriladigan kontaktlar:Mis qotishmasi (Cu-Cr, Cu-W) + kumush / qalay qoplamalari (past qarshilik, payvandga qarshi).
o Arcing kontaktlari:Volfram-mis (yuqori boshq qarshiligi).
3. Ark trubkasi:Chelik ajratuvchi plitalar, izolyatsion to'siqlar (Bakelit, DMC).
4. Ishlash mexanizmi:Prujinali zaryadlangan (energiyani saqlash), o'tish-o'tish aloqasi, o'chirish mandallari.
5. Safar birligi:Elektron (mikrokontroller, sensorlar) yoki termal-magnit (bimetal, solenoid).
6.Yordamchilar:Past kuchlanishni bo'shatish (UVR), shunt o'chirish (ST), yordamchi kalitlar (AX), signal kontaktlari.
● Supero'tkazuvchilar: Yuqori o'tkazuvchanlik elektrolitik mis, kumush qotishmalari.
● Izolyatorlar: DMC (Dough Molding Compound), BMC, epoksi qatroni, issiqlikka chidamli plastmassalar.
● Metallar: Sovuq haddelenmiş po'lat (ramka), zanglamaydigan po'lat (apparat), alyuminiy (issiqlik moslamalari).
● Arkga chidamli materiallar: volfram, keramika, o'tga chidamli metallar.
● Shtamplash/zarbalash:Nozik qoliplardan po'lat ramka/qismlar.
● Ishlov berish:Kontaktlar, miller va mexanik qismlarga CNC ishlov berish.
● Kalıplama:Izolyatsiya qiluvchi komponentlar (DMC/BMC) siqishni kalıplama orqali.
● Yig'ish:Mexanizmlar, yoy oluklari va qo'zg'alish birliklarining kichik yig'ilishi.
● Shassisi, kontakt tizimi, yoy trubkasi va mexanizm integratsiyasi.
● Boshqarish sxemalari va yordamchi komponentlarning simlari.
● tortma tipidagi birlik sinovi (ulangan/sinov/ajratilgan pozitsiyalar).
1. Vizual tekshirish: o'lchov aniqligi, tugatish, etiketlash.
2. Kontakt qarshiligi testi: Milliohm o'lchovi (har bir qutb uchun ≤50-100mŌ).
3. Dielektrik kuchlanishga chidamlilik sinovi: yuqori qozon sinovi (2,5-3,5 kV AC 1 minut uchun).
4. Ishlash mexanizmi testi: 50+ yoqish / o'chirish davri; silliq ishlash.
5. Trip birligi kalibrlash: Haddan tashqari yuk/qisqa tutashuv/erga tutashuv chegarasini tekshirish.
6. Haroratning ko'tarilishi testi: In reytingidan past; maksimal harorat ko'tarilishi ≤60K (IEC).
7. Yordamchi funktsiya testi: UVR, shunt safari, blokirovkani tekshirish.
8. IP himoyasi testi: chang/suv kirishi (nominal IP bo'yicha).
· Korroziyaga qarshi ishlov berish, muhrlash va yog'och qutini qadoqlash.
· Sinov hisoboti, qo'llanma va muvofiqlik sertifikati (CoC) kiritilgan.
Tur sinovlari dizaynning IEC 60947-2 ga muvofiqligini tasdiqlaydi (prototip namunalarida amalga oshiriladi):
1. Qisqa tutashuvni yaratish/uzish sinovlari:Nosozlik sharoitida Icu/Ics/Icm-ni tekshiring.
2. Qisqa vaqtga chidamlilik sinovi:Icw ni zararsiz 1s/3s uchun tasdiqlang.
3. Mexanik va elektr chidamlilik sinovlari:Nominal hayotga qadar tsikl sinovi.
4. Haroratning ko'tarilishi testi:To'liq yuklangan termal ishlash.
5. Dielektrik sinov:Quvvat chastotasi va impuls kuchlanishiga qarshilik.
6. Safar xarakteristikasi testi:Himoya egri chiziqlarining aniqligi.
7. Ekologik sinovlar:Vibratsiya, zarba, harorat/namlik aylanishi.
8. Ark nosozliklarini saqlash testi:Xavfsiz yoyni tashqi otilishsiz saqlash.
1-savol: ACB va MCCB o'rtasidagi farq nima?
A:ACBs800A–10,000A, 1000V AC gacha, ilg'or himoya va tortma tipidagi dizaynga ega.MCCBlarkichikroq yuklar uchun 690V gacha bo'lgan 16A–1,600A ni qoplang. ACBlar yuqori sindirish qobiliyati, yaxshi selektivlik va modulli texnik xizmat ko'rsatishni taklif qiladi.
2-savol: ACB qancha davom etadi?
A:20-30 yilto'g'ri parvarishlash bilan. Mexanik chidamlilik: 10 000–30 000 tsikl; elektr chidamliligi: 1000-5000 nosozlik operatsiyalari.
3-savol: ACBlar texnik xizmat ko'rsatishni talab qiladimi?
A:Ha—yillik texnik xizmat ko'rsatish(tozalash, kontaktni tekshirish, moylash, safar sinovlari) ishlash muddatini uzaytiradi va ishonchliligini ta'minlaydi. Çekmece tipidagi ACBlar o'chirilmasdan sinovdan o'tkazish imkonini beradi.
4-savol: ACB-larni aqlli sayohat bloklari bilan qayta jihozlash mumkinmi?
A:Ko'pgina zamonaviy ACBlarni qo'llab-quvvatlaydielektron/aloqa sayohat birliklarini qayta jihozlashmasofaviy monitoring, nosozlik diagnostikasi va IoT integratsiyasi uchun.
5-savol: LSIG himoyasi nimani anglatadi?
A:
● L (uzoq vaqt):Haddan tashqari yuk himoyasi (1,0–1,5x In).
● S (Qisqa vaqt):Tanlangan qisqa tutashuv muhofazasi (2–10x In, vaqtni kechiktirish).
● Men (bir zumda):Yuqori darajadagi qisqa tutashuv muhofazasi (5–20x In, kechikish yo'q).
● G (tuproq):Tuproqdan himoya qilish (0,1–1,0x In).
6-savol: Kerakli qisqa tutashuv quvvatini (Icu) qanday hisoblash mumkin?
A:Icu ≥istiqbolli qisqa tutashuv oqimi (I"k3)empedans ma'lumotlari yoki dasturiy ta'minot (masalan, ETAP, SKM) orqali hisoblangan tizimning. Aniqlik uchun energiya tizimlari muhandisiga murojaat qiling.
7-savol: ACB tashqi foydalanish uchun mos keladimi?
A:Standart ACB (IP20) faqat bino ichida.Tashqi makon modellariIP54/IP65 muhofazasi va keng harorat ko'rsatkichlarini talab qiladi.
8-savol: To'xtatuvchining selektivligi nima va u nima uchun muhim?
A:Selektivlikni ta'minlaydifaqat noto'g'ri kontaktlarning zanglashiga olib keladi, keng tarqalgan uzilishlardan qochish. Kasalxonalar, ma'lumotlar markazlari va ishlab chiqarish uchun juda muhim - kritik yuklar uchun B toifasi (to'liq) selektivlik tavsiya etiladi.
Havo o'chirgichlari (ACBs)xavfsiz, ishonchli yuqori oqim quvvatini taqsimlash uchun asosdir. B2B xaridorlari va muhandislari dizayn, ishlash, tanlash mezonlari va muvofiqlik standartlarini tushunib, tizim xavfsizligi, uzoq umr va operatsion samaradorlikni ta'minlaydigan muhim ilovalar uchun to'g'ri ACB ni belgilashlari mumkin. Har doim sertifikatlangan ishlab chiqaruvchilar bilan hamkorlik qilingIEC 60947-2va muntazam va turdagi test hujjatlari orqali ishlashni tasdiqlang.
