Alf-63 seriyali miniatyura tutuvchi

IEC60898 standartiga mos keladigan professional ishlab chiqarish, MFB-63 seriyali miniatyura tutqichini (MCB) taqdim etishni istayman.

So'rov yuborish

Mahsulot tavsifi

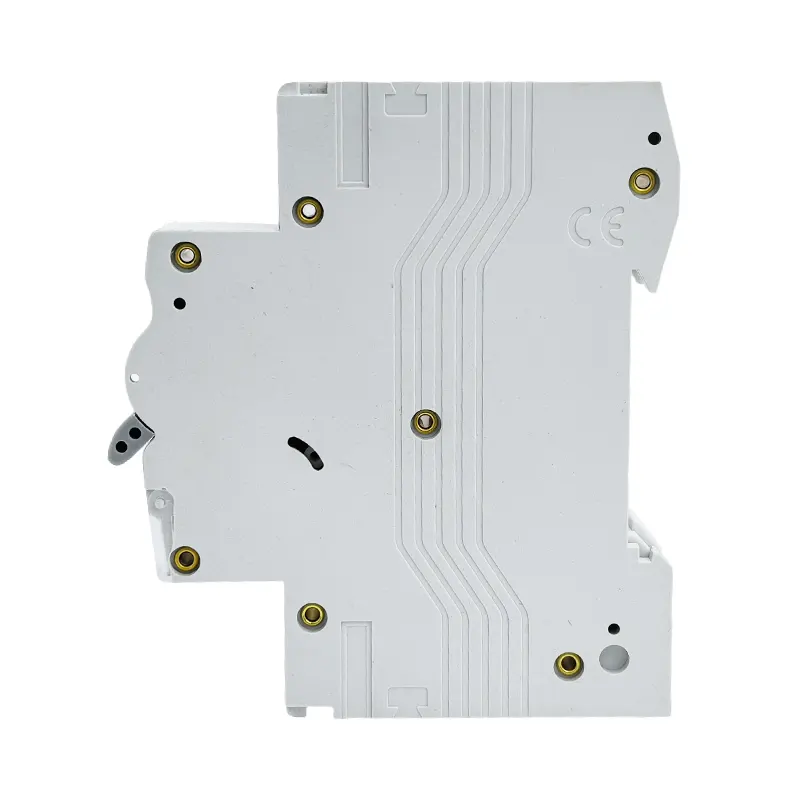

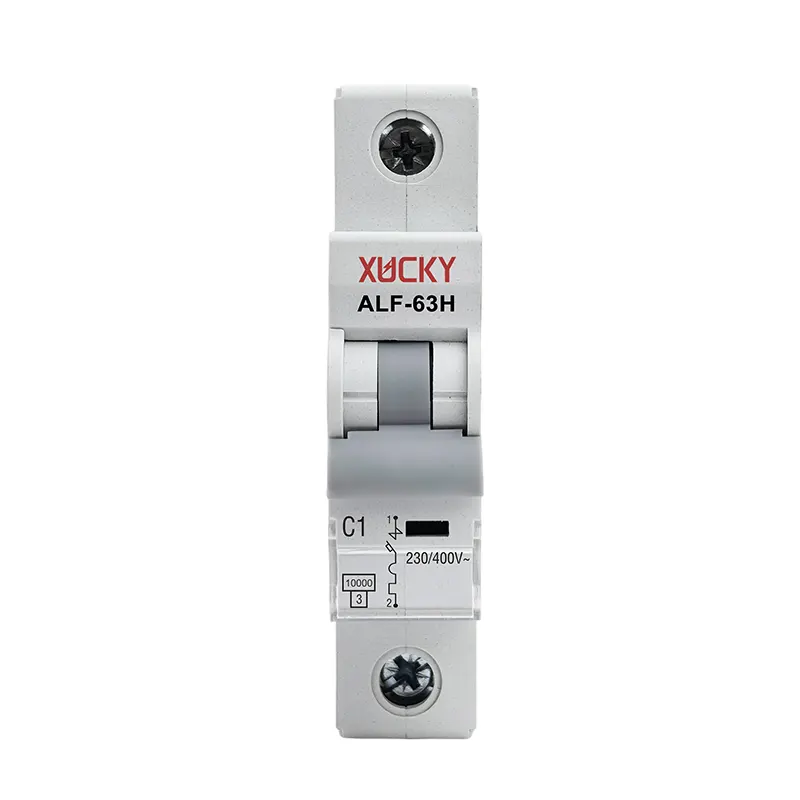

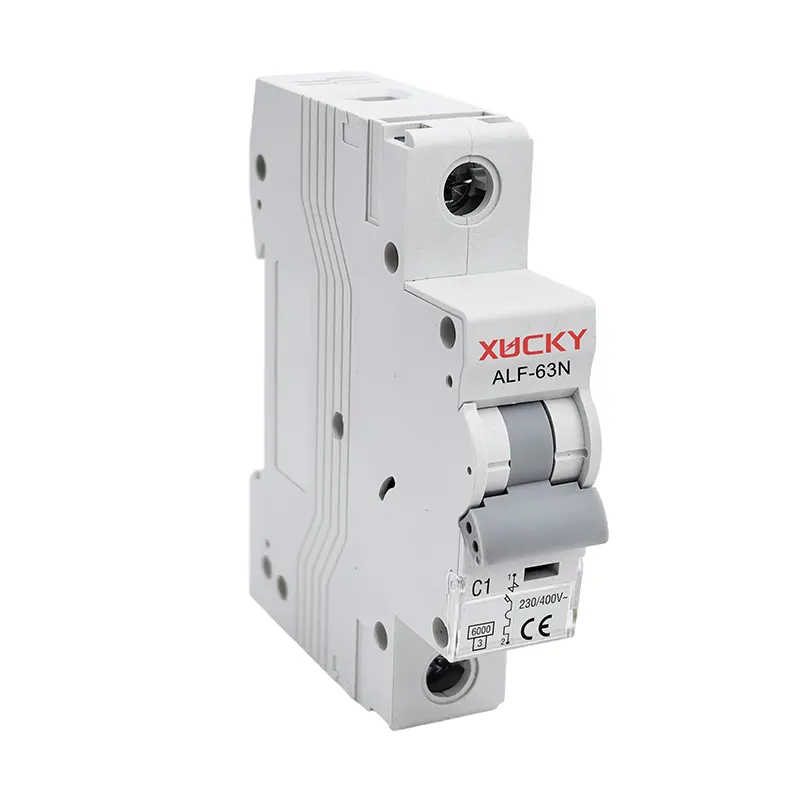

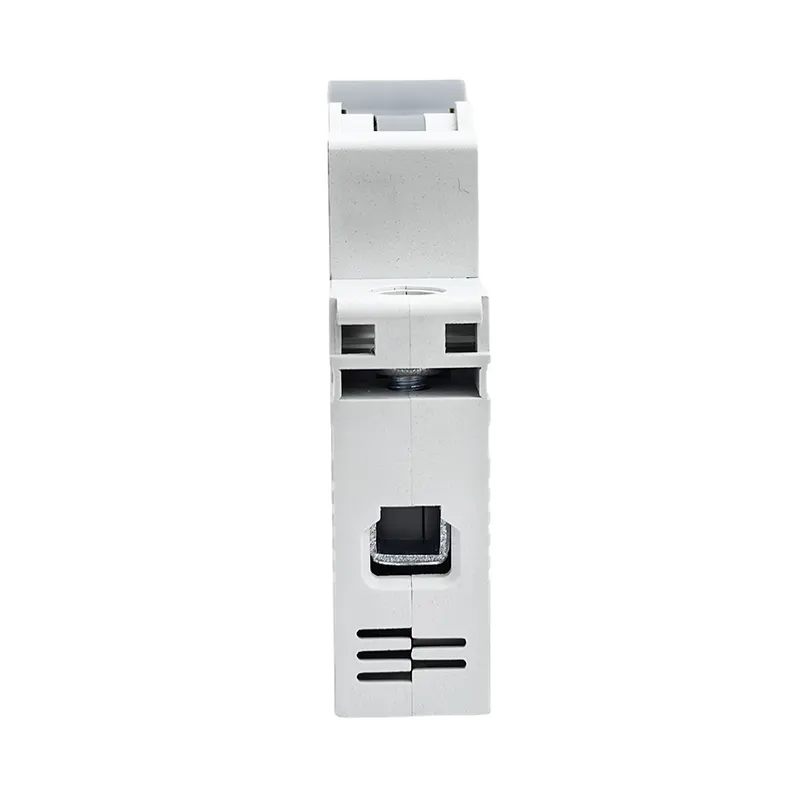

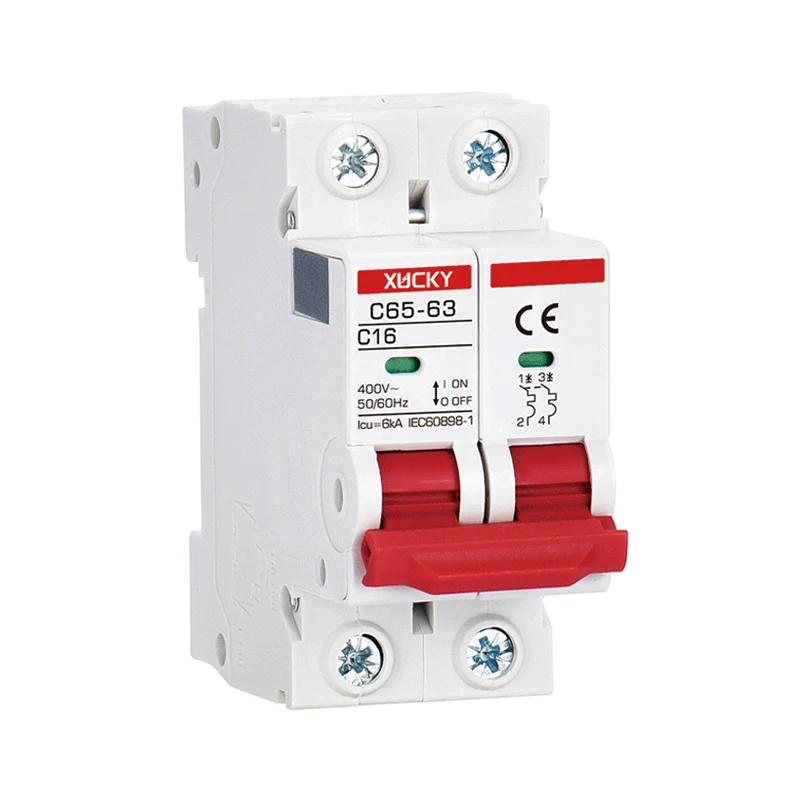

ALF-63NH Series Miniature Circuit Breaker

IEC60898 standartiga mos keladigan professional ishlab chiqarish, MFB-63 seriyali miniatyura tutqichini (MCB) taqdim etishni istayman.

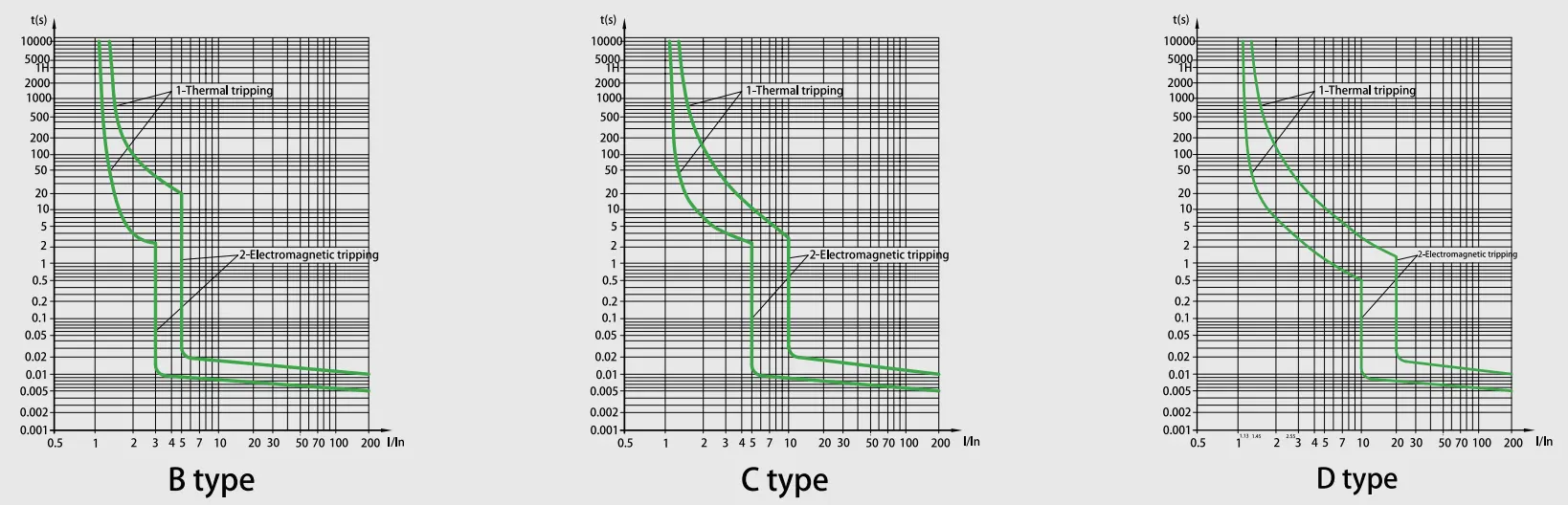

Xarakterli egri

ALF-63NH Series Miniature Circuit Breaker

Texnik spetsifikatsiya

Alf-63 seriyali miniatyura tutuvchi
Standart	Bir / IEC60898-1
Sinish quvvati (ka)	6,10
Himoya qilish	Ortiqcha yuk va qisqa tutashish
Amaliy (a)	1,2,3,6,13,16,25,32,43
Ratel kuchlanish (V)	1pac 230 / 400,240 / 415
Ratel kuchlanish (V)	1p + n, 2p, 3p, 3p + n, 4pac400 / 415
"Uimp" kuchlanishiga qarshi turing	4
Ui izolyatsiya kuchlanishi UI (v)	500
Energiya cheklangan kass	3
Atrof-muhit harorati (℃)	-25 ~ + 40, max.95% namlik
Termal operatsiya limiti	1.13XLN bir soat ichida hech qanday tort qolmaydi
Termal operatsiya limiti	1.45xin bir soat ichida
Magnattik operatsiya	B: (3-5) Iltimos, c: (5-10) Iltimos, D: (10-20) Iltimos
Qutblar soni	1p, 1p + n, 2p, 3p, 3p + n va 4P
Safar turi	Issiq / magnit versiyasi
Terminal quvvat	16mm mln. Moslashuvchan yoki 25MM2 25a reytinggacha
Terminal quvvat	25mm²flektlom yoki 32a dan 63a gacha reytingdan 35mmrigid
Himoyalash darajasi	IP20
O'rnatish	35 mm dini temir yo'lida

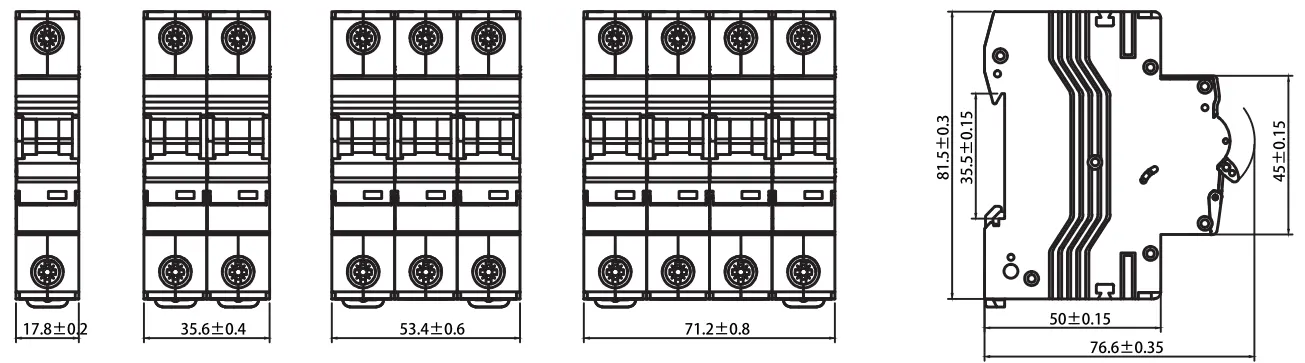

Kenglik	Har bir qutb uchun 17,8 mm

Sigir buzuvchisi xarakterli

Yo'q.	Raqamli chiqish oqimi (a)	Dastlabki holat	Test joriy	Belgilangan vaqt	Natijaga olib keladi	Izohlar
1	1-63	Sovuq holat	1.13in	tn	Safar qilmaslik
2	1-63	Oldingi sinovdan so'ng	1.45ln	t <1h	sayohat	Belgilangan qiymatni barqaror ravishda 5sda o'rnating
3	≤32 yil	Sovuq holat	2.55in	1s	sayohat
3	32-da	Sovuq holat	2.55in	1s	sayohat
4	1-63	Sovuq holat	3	t≤ 15.1s	Safar qilmaslik	B ts
			5In	t <0.1s	sayohat	B ts
			5in 10ng	t≤ 15.1s	Safar qilmaslik	C turi
			10	t <0.1s	sayohat	C turi
			20ln	t≤ 15.1s	Safar qilmaslik	D turi
				t <0.1s	sayohat	D turi

Chidamlilik (operatsiyalar)

Tili	Operatsion tsikllar	Operatsion chastota	Oqim oqimi
Elektr bardoshi	4000	240 / h	1-32
		120 / h	40-63
Mexanik chidamlilik	10000	240 / h	1-63

Xususiyatlari

1. Ultra-yuqori qisqa tutashuv hajmi

ALF-63 seriyasi (MCB) Atrof-muhitning ekstremal sharoitida (MCB) moliyaviy-63-sonli elektr stantsiyalari uchun (MCB) sanoat-navli elektr tizimlarini ishonchli himoya qilishni ta'minlaydi.

2. Ikki tomonlama rejimdagi aloqa interfeysi

Integratsiyalashgan gibrid terminal dizayni qattiq avtobuslararo doktani qo'llab-quvvatlaydi va moslashuvchan kabel qisqichlarini qo'llab-quvvatlaydi. Alf-63 seriyali miniatyura tutqichini (MCB) har xil o'rnatish stsenariylariga hech qanday vositasiz, simli vaqtni 40 foizga kamaytirishga imkon beradi.

3. Uzoq umr ko'rish uchun energiya saqlash mexanizmi

Alf-63 seriyali miniatyura tutqichini (MCB) 10,000 mexanik tsiklli operatsion tizimga ega bo'lib, ularda dona kiyimlarni kompensatsiya texnologiyasi bilan ta'minlaydi

4. Ilg'or kompozitsion o'rirish

Shon-sharafli, issiqlikka chidamli va impulsli va impulsli xususiyatlar ARC-Qalingzaxerli kameralarni ayblash tadbirlari uchun integratsiyalashgan.

5. Hozirgi cheklangan topologiya

Aqlli tasalliligi tog 'oqimlarini 65-80% ga tushirib, pastga tushirish moslamasi spetsifikatsiyasi 30% umumiy tizimning pasayish salohiyatini optimallashtirishni ta'minlaydi.
