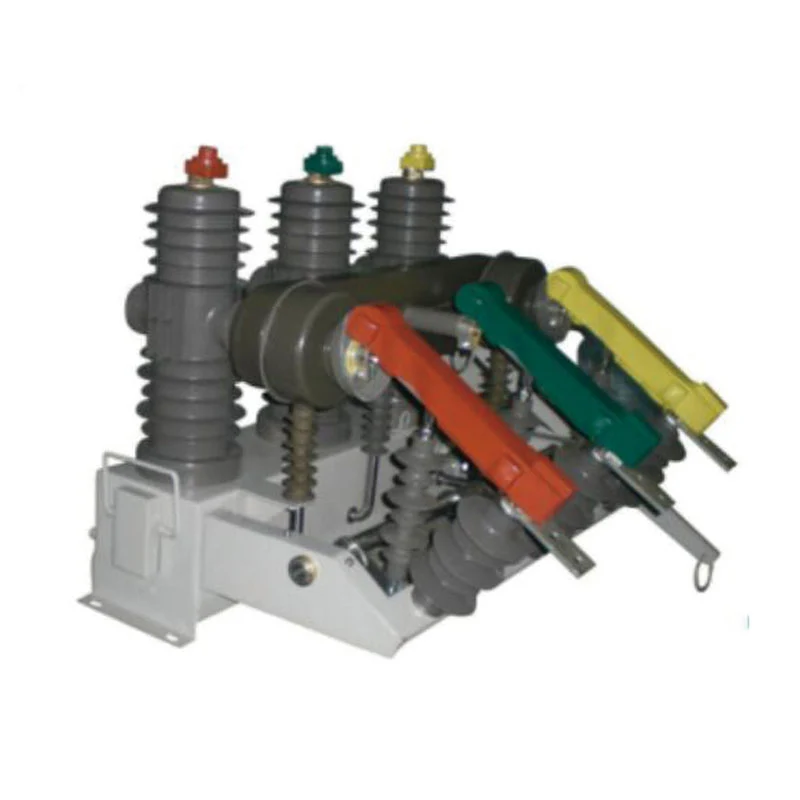

ZW32-12 tashqi vakuumli o'chirgich

ZW32-12 tashqi vakuumli o'chirgich (keyingi o'rinlarda "vakuumli o'chirgich" deb yuritiladi) - bu uch fazali AC 50Hz tashqi yuqori kuchlanishli o'chirish moslamasi bo'lib, asosan qishloq va shahar tarmoqlarining 10KV tashqi tarqatish tizimida ochiq yoki yopiq sifatida ishlatiladi. yuk oqimi, ortiqcha yuk oqimi va qisqa tutashuv oqimi va boshqa shunga o'xshash joylarda ham foydalanish mumkin. ZW32-12 tashqi vakuumli elektron to'xtatuvchisi milliy GB 1984-2003, IEC62271-100 "AC yuqori kuchlanishli elektron to'xtatuvchisi" va GB / T11022-1999 "Yuqori kuchlanishli elektr uzatish moslamalari va boshqaruv uskunalari standartlari uchun umumiy texnik talablar" ga javob beradi.

XUCKY Electric Xitoyda 25 yildan ortiq vaqtdan beri ZW32-12 tashqi vakuumli o'chirgich ishlab chiqaruvchilari va etkazib beruvchilari sifatida uning moyli transformatorining ishlashi IEC60076, GB1094, GB / T6451 ga muvofiqdir. Ayni paytda bizning tarqatish transformatorimiz Rossiya, Janubiy Osiyo, Afrika, Yaqin Sharq va Janubiy Amerikada yuqori sifat va yaxshi narx bilan katta obro'ga ega bo'ldi. Biz sozlash va texnik yordamni taqdim etamiz. Raqobatbardosh kotirovka va barcha texnik yordamlarni onlayn tarzda olish uchun biz bilan bog'laning!


Mahsulotga umumiy nuqtai


ZW32-12 tashqi vakuumli o'chirgich (keyingi o'rinlarda "vakuumli o'chirgich" deb yuritiladi) - bu uch fazali AC 50 Gts tashqi yuqori kuchlanishli o'chirish moslamasi bo'lib, asosan qishloq va shahar tarmoqlarining 10 kV tashqi tarqatish tizimida ochiq yoki yopiq sifatida ishlatiladi. yuk oqimi, ortiqcha yuk oqimi va qisqa tutashuv oqimi va boshqa shunga o'xshash joylarda ham foydalanish mumkin. ZW32-12 tashqi vakuumli elektron to'xtatuvchisi milliy GB 1984-2003, IEC62271-100 "AC yuqori kuchlanishli elektron to'xtatuvchisi" va GB / T11022-1999 "Yuqori kuchlanishli elektr uzatish moslamalari va boshqaruv uskunalari standartlari uchun umumiy texnik talablar" ga javob beradi.


Model va ma'no


Oddiy muhit holati

1. Atrof havo harorati: -40 ° C ~ + 40 ° C;

2. Balandligi: 2000 m dan ortiq emas;

3. Atrofdagi havo chang, tutun, korroziy gazlar, bug 'yoki tuzli tuman bilan ifloslanishi mumkin;

4. Shamol tezligi 34m/s dan oshmaydi (silindrsimon sirtda 700Pa ga teng);

5. Kommutator va boshqaruv uskunasidan tebranish yoki yer harakati ahamiyatsiz;

6. Ifloslanish darajasi: III daraja;

7. Tashqi vakuumli o'chirgich yuqoridagi qoidalardan farqli oddiy foydalanish sharoitida ishlatilishi mumkin. Bu vaqtda foydalanuvchi ishlab chiqaruvchi bilan maslahatlashib, bir xil fikrga ega bo'lishi kerak.

8. Yuqoridagi normal foydalanish shartlaridan tashqarida bo'lsa, foydalanuvchi ishlab chiqaruvchi bilan muzokaralar olib boradi.


Strukturaviy xususiyatlar

1. To'sar uch fazali post strukturasidan foydalanadi, uning sinishi ishlashi barqaror va ishonchli. U yonish va portlash xavfiga ega emas. U hech qanday texnik xizmatga muhtoj emas. Shuningdek, u kichik hajmga, engil vaznga va uzoq xizmat muddatiga ega va hokazo.

2. To'xtatuvchi to'liq yopiq konstruksiyadan foydalanadi, shuning uchun uning havo o'tkazuvchanligi yaxshi bo'lib, namlik va nam o'tkazmaydigan ko'rsatkichlarni yaxshilashga yordam beradi. Ayniqsa, qattiq sovuq va nam joylar uchun javob beradi.

3. Ustun va uch fazali oqim transformatori import qilinadigan tashqi qattiq izolyatsiyalash epoksi qatroni, epoksi qatroni yoki organik silikon kauchuk qattiq izolyatsiyasining ichki autsorsingini qabul qiladi; Yuqori va past haroratga chidamlilik, UV qarshilik, qarish qarshilik va boshqalar.

4. Operatsion mexanizmi bahor ish mexanizmini miniatyurasini qabul qiladi, energiya saqlash vosita quvvati kichik, kam energiya sarfini yopuvchi nuqtalar; Haqiqiy harakatni uzatish rejimidan foydalangan holda uzatish, oz sonli komponentlar, yuqori ishonchlilik. Hududiy muassasalarni muhrlash ostida ishlash mexanizmi, korroziyaning ishlash mexanizmi muammosini hal qilish, muassasalarning ishonchliligini oshirish.

5. To'xtatuvchini yoqish va o'chirish qo'lda yoki elektr bilan ishlash va masofadan boshqarish bilan amalga oshirilishi mumkin. U boshqaruvchi bilan birga avtomatlashtirilgan quvvat taqsimotiga etib borishi mumkin. Shuningdek, u tasodifiy mashina va tasodifiy boshqaruv moslamasi bilan segment mashinasini yaratishi mumkin.

6. To'xtatuvchini ikki fazali yoki uch fazali KT, ortiqcha oqim uchun avtomatik o'chirish himoyasi va ma'lumotni tahlil qilish uchun aqlli kontroller bilan o'rnatish mumkin. Mijozlarning talabiga ko'ra, u CT o'lchash bilan ham o'rnatilishi mumkin.

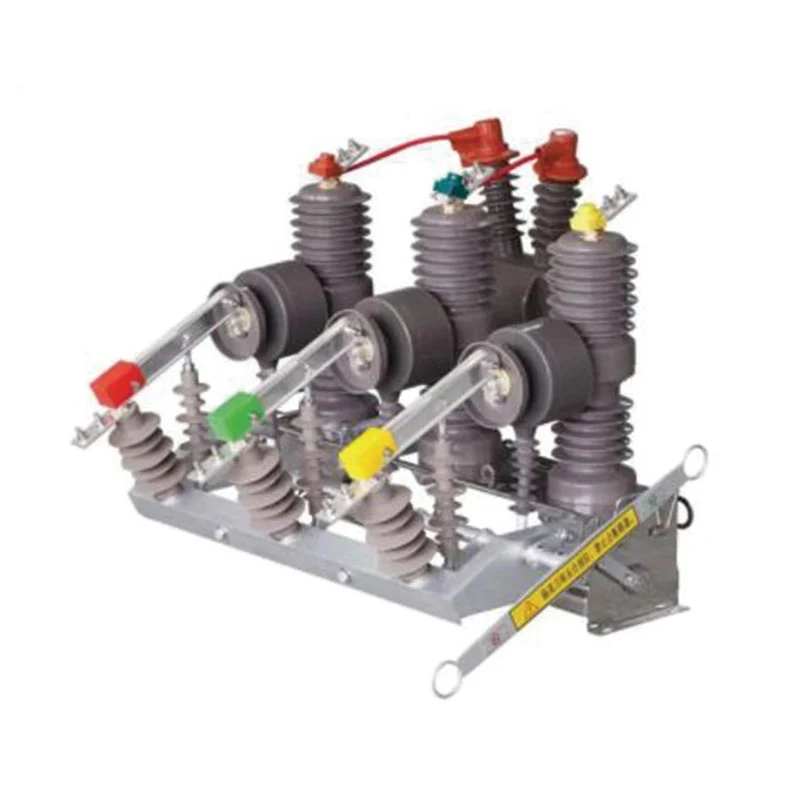

7. To'sar uchun uch fazali tandem qo'zg'aysanli izolyatsiya kaliti o'rnatilishi mumkin. Izolyatsiya tugmasi o'chirilgan bo'lsa, u aniq ko'rinadigan sindirishga ega va tashqi vakuum o'chirgich tanasi o'rtasida noto'g'ri ishlashga qarshi blokirovkalash moslamasiga ega. Tashqi vakuum to'xtatuvchisi yopilish holatida bo'lganda, izolyatsiya kaliti ochilmaydi va yopilmaydi; tashqi vakuumli elektron to'xtatuvchini faqat izolyatsiya pichog'i to'liq yopilganda yoki to'liq ochilganda ishlatish mumkin. To'xtatuvchining post izolyatori o'rnatilgan. Ta'mirlash oson va xavfsiz.


1. Asosiy texnik parametrlar

Yo'q.

Ism

Birlik

Ma'lumotlar

1

Nominal kuchlanish

kV

12

2

Nominal izolyatsiya darajasi

Quvvat chastotasiga chidamli kuchlanish (1 min)

kV

42

Chaqmoq impulsiga chidamli kuchlanish

kV

75

3

Nominal chastota

Hz

50

4

Nominal oqim

A

630, 1250

5

Nominal uzilish oqimi

kA

12,5, 16, 20

6

Nominal qisqa tutashuv oqimi (Peak)

kA

31,5, 40, 50

7

Nominal cho'qqiga chidamli oqim

kA

31,5, 40, 50

8

Qisqa muddatli oqimga chidamli

kA

12,5, 16, 20

9

Nominal qisqa tutashuv davomiyligi

s

4

10

Nominal qisqa tutashuv oqimining uzilish vaqtlari

marta

30

11

Nominal ishlash ketma-ketligi


O-0,3s-CO-180s-CO

12

Mexanik chidamlilik

marta

10000

13

Haddan tashqari oqim chiqarishning nominal oqimi

A

5

14

ikkilamchi kontaktlarning zanglashiga olib 1min quvvat chastotasi chidamli kuchlanish

V

2000

15

Ruxsat etilgan va harakatlanuvchi kontaktlarning aşınma qalinligi

mm

3

16

Og'irligi

kg

103/138 (izolyator bilan)


2. O'chirish to'xtatuvchisini yig'ishni sozlash parametri

Yo'q.

Ism

Birlik

Ma'lumotlar

1

Sayohat bilan bog'laning

mm

2±0,5

2

Ochiq kontaktlar orasidagi bo'shliq

mm

9±1

3

O'rtacha yopilish tezligi

Xonim

0,6±0,2

4

O'rtacha ochilish tezligi

Xonim

1,2±0,2

5

Yopilish vaqtida harakatlanuvchi kontaktni qaytarish vaqti

Xonim

≤2

6

Uch fazali kontaktlarni yopish sinxronizmi

Xonim

≤2

7

Uch fazali kontaktlarni ochish sinxronizmi

Xonim

≤2

8

Har bir fazaning asosiy zanjir qarshiligi

izolyatorsiz

<80

izolyator bilan

<130

9

Qutblar orasidagi markaz masofasi

mm

280~340


3. CTB bahorining ishlash mexanizmining asosiy texnik parametrlari

Yo'q.

Ism

Nominal kuchlanish (V)

Nominal oqim (A)

Oddiy ish diapazoni

1

Ochilish bobini

DC24

7

DC65% yoki AC85% ~ 120% nominal kuchlanishda ishonchli o'chirish, nominal kuchlanish 30% dan kam bo'lsa, o'chirilmaydi

DC110

5

DC220

1.8

AC220

3.5

2

Yopish bobini

DC24

7

DC80% yoki AC85% ~ 110% nominal kuchlanishda ishonchli o'chirish

DC110

5

DC220

1.8

AC220

3.5

3

Haddan tashqari oqim o'chirish bobini

5

Nominal oqimning 90% da o'chirmaslik,

110% nominal oqimda qo'zg'alishi mumkin

4

Dvigatelni zaryadlash

Nominal kuchlanish: DC/AC220V

Nominal quvvat: 40 Vt

85% ~ 110 nominal kuchlanishda ishonchli ishlash

5

Zaryadlash vaqti

<10s


4. Izolyatsiya kaliti bilan ZW32 tashqi vakuumli elektron to'sar, 1-jadval, 2-jadval talablariga javob berishdan tashqari, izolyatsiya kaliti qismi ham 4-jadval talablariga javob berishi kerak.

Yo'q.

Ism

Birlik

Ma'lumotlar

1

Nominal kuchlanish

kV

12

2

Nominal izolyatsiya darajasi

Quvvat chastotasiga chidamli kuchlanish (1 min)

kV

42

Chaqmoq impulsiga chidamli kuchlanish

kV

75

3

4s Nominal qisqa muddatli oqimga chidamli

A

20

4

Qo'lda ishlash momenti

N·m

≤200

5

Aloqa pichog'ining joylashuvi

mm

2

6

Izolyatsiya sinishi masofasi

mm

≥200

7

Supero'tkazuvchilar qismdan erga qadar izolyatsiya masofasi

mm

≥200


Operatsion printsipi

1. Mexanizmni qo'lda ishlash printsipi

■ Yopish operatsiyasi: energiyani saqlash uchun birinchi navbatda energiya saqlash dastagini torting va qo'llaniladigan ish momenti kichikdan kattagacha ortadi. Yopuvchi kamon o'rta momentdan o'tganda, yopuvchi kamon energiyani chiqaradi, bu energiya saqlash tizimini soat sohasi farqli ravishda aylantirishga undaydi va qo'lni aylantirish uchun harakat qiladi. Drayv mili tashqi vakuum o'chirgichni yopadi va shu bilan birga, ajratilgan qo'l avtomatik to'xtatuvchini yopilish holatiga keltirish uchun ochiladigan yarim milni ushlab turadi. Mexanizm yopilish holatida bo'lganda, kamera va aylanadigan milning ushlagichi o'chiriladi va mexanizmni qayta yopish mumkin emas.

■ Ochish operatsiyasi: To'sar yopilgandan so'ng, ochish dastagini torting yoki oqim kuchlanishga qarshi moslamaning o'rnatilgan qiymatidan oshib ketganda, haddan tashqari oqim bobini harakatga keltiriladi, ikkalasi ham tormozni yarim o'qga aylantiradi, ochuvchi qo'lni ochadi. , va uzatish tayog'i bahorning haydovchisi ostida elektron to'xtatuvchining ochilishini amalga oshiradi.


2. Dvigatel mexanizmining ishlash printsipi

■ Energiyani saqlash bo'yicha operatsiya: energiya saqlash dastagini tortib olish yoki energiya saqlash mexanizmi aylanadi, kamera qo'zg'alish moslamasi ostida aylanadi va yopish kamon asta-sekin cho'ziladi. Bahor o'tgandan so'ng, kamera joylashishni aniqlash elementi tomonidan ushlab turiladi va endi aylanmaydi. Yopilish holatiga tayyorgarlik ko'rishda; bir vaqtning o'zida kamera va qo'zg'aysan mili o'chiriladi, shuning uchun mexanizm yana energiyani saqlay olmaydi.

■ Yopish operatsiyasi: Energiyani saqlash tugallangandan so'ng, qo'lda yopish dastagini torting yoki yopilish yarim milini aylantirish uchun yopish lasaniga kuchlanish qo'ying. Yopuvchi qo'l va yopilgan yarim mil ochiladi va yopuvchi prujina transmissiya milini haydash uchun energiya chiqaradi. Tashqi vakuumli o'chirgich yopiladi va ochiladigan kamon saqlanadi. Mexanizm yopilish holatida bo'lganda, energiyani saqlash operatsiyasi yana amalga oshiriladi va yopish kamon yana cho'ziladi. Bahor o'rtadan o'tgandan so'ng, mexanizmning tormozni tasodifan yopilishiga yo'l qo'ymaslik uchun yopilish yarim shaftasi blokirovkalash moslamasi tomonidan buklanadi. Energiyani saqlashning yopiq holatida mexanizm qayta yopilish holatida bo'lib, "O-0,3S-CO" qayta yopish operatsiyasiga erishish mumkin.

Ochilish ishi: tashqi vakuumli elektron to'xtatuvchisi yopilgandan so'ng, pastki eshik tutqichi tortiladi yoki pastki eshik bobiniga kuchlanish qo'llaniladi yoki chiziq oqimi belgilangan qiymatdan oshib ketganda haddan tashqari oqim lasan boshqariladi. -to'lqinli oqim qurilmasi, shuning uchun pastki eshik yarim mil bilan aylantiriladi va ochiladi. Qo'l qo'yib yuboriladi va tashqi vakuum o'chirgichni ochish uchun uzatish dastagi ochiladigan kamon tomonidan ochiladi.

Eslatma: Operatsion mexanizmning haddan tashqari oqim bobini qisqa muddatli ishlaydigan tizim bo'lib, uni uzoq vaqt davomida ishlatish mumkin emas.

Haddan tashqari oqimdan himoya qilish va mexanizmni boshqarish elektron to'xtatuvchining elektr sxematik diagrammasi shaklda ko'rsatilgan


3. (Eslatma: O'chirgichning ikkilamchi ulanish sxemasi asosida)


Kontur va o'rnatish o'lchami

1. O'chirgichning kontur o'lchami (KTsiz)


2. O'chirgichning kontur o'lchami (KT bilan)


3. Izolyatorli elektron to'xtatuvchining (KT bilan) kontur o'lchami


4. Izolyatorli elektron to'xtatuvchining (KTsiz) kontur o'lchami


5. O'rnatish teshigi Izolyatorli elektron to'xtatuvchining (KTsiz) o'lchami


6. O'rnatish teshigi Izolyatorli elektron to'xtatuvchining (CT) o'lchami


7. O'chirgichni o'rnatish sxemasi


O'rnatish va texnik xizmat ko'rsatish

1. Operator mahsulotning ishlashi, o'rnatish va sozlash va texnik xizmat ko'rsatish bo'yicha dastlabki tushunchaga ega bo'lishi kerak. U ish paytida yuzaga kelgan muammolarni qayd etishi va kerak bo'lganda ishlab chiqaruvchini xabardor qilishi kerak.

2. O'rnatishdan oldin tashqi vakuumli elektron to'xtatuvchini vizual tekshirish kerak. Izolyatsiya qistirmasining shikastlanganligini, ochish-yopish va saqlash ko'rsatkichlarida oqish bor-yo'qligini, quti deformatsiyalanganmi yoki yo'qligini tekshiring. Tekshiruvdan so'ng mahsulot 4 m dan yuqori bo'lgan ustunlarga o'rnatilishi kerak.Izolyatorli o'chirgich o'rnatilganda, izolyator va to'sar o'rtasidagi mexanik blokirovkalash moslamasining to'g'riligini diqqat bilan tekshirish kerak.

3. Mahsulotni ishga tushirishdan oldin, har bir ishlaydigan elementning nominal kuchlanishi va nominal oqimining haqiqiy vaziyatga mos kelishini diqqat bilan tekshiring. Mexanizm harakatlar to'g'ri yoki yo'qligini tekshirish uchun ishlatiladi.

4. Zavod tekshiruvi vaqtida elektron to'xtatuvchining parametrlari sozlangan. Foydalanuvchilar tekshirish uchun mashinani yoqishlari shart emas. Chidamli kuchlanish sinovi kerak bo'lganda amalga oshirilgandan so'ng, ular o'rnatilishi mumkin.

5. Tashqi vakuumli elektron to'xtatuvchini bitta qutbli yoki ikki qutbli o'rnatish mumkin. O'chirish to'xtatuvchilari maxsus po'lat ramkalarga silliq va mustahkam tarzda o'rnatilishi kerak.

6. O'chirish to'xtatuvchining ishlashi normal yoki yo'qligini tekshirish uchun mahsulot muntazam ravishda tekshiriladi. Izolyatorli tashqi vakuumli o'chirgich uchun izolyator yiliga ikki marta tekshiriladi va izolyator va o'chirgichlar o'rtasidagi mexanik blokirovka harakati normal yoki yo'qligi tekshiriladi va harakatlanuvchi qismlarga biroz yog' quyiladi.


Tashish, qabul qilish va saqlash

■ Transport

Tashish paytida butun mahsulotni mahkamlash uchun yopiq qutiga qadoqlash kerak. Tashish jarayonida hech qanday burilish va egilish olinmasligi kerak. Tashqi vakuumli elektron to'xtatuvchining korpusini ko'targanda, qutiga ulangan to'rtta halqa epoksi izolyatsion tsilindrni to'g'ridan-to'g'ri ko'tara olmaydi. Izolyatorli tashqi vakuumli elektron to'sar bo'lsa, tortishish markazi izolyatsiyalash kalitining yon tomoniga moyil bo'ladi va uni ko'targanda asta-sekin amalga oshirilishi kerak.


■ Qabul qilish

Tashqi vakuumli o'chirgichni olgandan so'ng, foydalanuvchi quyidagi qabul qilish ishlarini bajarishi kerak:

1) Paket shikastlangan yoki yo'qligini tekshiring;

2) Hujjatlar va aksessuarlar mahsulotning qadoqlash ro'yxatiga muvofiq to'liq yoki yo'qligini tekshiring;

3) Tashqi vakuumli elektron to'xtatuvchining yorlig'idagi texnik parametrlarni tekshiring va mahsulot sertifikati buyurtma talablariga javob beradi.


■ Saqlash

Tashqi vakuum to'xtatuvchisi quruq, ventilyatsiya qilingan, namlikka chidamli, zarba va zararli gazni infiltratsiya qiladigan xonada saqlanishi kerak. Uzoq muddatli saqlash sharoitida atrof-muhitning talablarga javob berishini tekshiring. Qadoqlash, ochish va saqlash quruq xonada amalga oshirilishi kerak va mahsulot va komponentlarning to'liq va izchilligini tekshiring.


Umumiy nosozliklar va muammolarni bartaraf etish

Yo'q.

Muvaffaqiyatsizlik fenomeni

Muvaffaqiyatsizlik sababi

Muammolarni bartaraf qilish; nosozliklarni TUZATISH

1

Ishlash mexanizmi energiyani saqlay olmaydi

1. Energiyani saqlash bahori energiyani saqlash holatida;

2. Energiyani saqlash motorida quvvat manbai yo'q;

3. Ishlash mexanizmi qo'lda bo'lsa, elektron to'sar yopilish holatida bo'ladi.

1. O'chirgichni yoping;

2. Quvvat ulanishining to'g'riligini tekshiring va quvvat manbaiga ulang.

3. Ochiq o'chirgich.

2

Yopib bo'lmaydi

1. o'chirgich energiya saqlamaydigan holatda.

2. Allaqachon yopilish holatida;

3. Boshqaruv kuchi yo'q.

1. Energiyani saqlash;

2. Ochiq o'chirgich;

3. Boshqaruv quvvati ulanishining to'g'riligini tekshiring va quvvat manbaini ulang.

3

Ochilmaydi

1. Ochilish lasaniga quvvat berilmagan;

2. ochiq holatda bo‘lgan;

1. Quvvat manbaini ulang;

2. O'chirgichni yoping.

4

Izolyatsiya kalitini to'g'ri ochish va yopish mumkin emas

To'xtatuvchi yopilgan holatda va blokirovka bo'shatilmagan.

To'sarni oching va blokirovkani bo'shating

5

Haddan tashqari oqim himoyasi yo'q

1. KT nisbati juda katta;

2. O'chirish to'xtatuvchisi oqim transformatorlari bilan jihozlanmagan.

1. Chiziq quvvatiga mos nisbatni tanlang;

2. To'xtatuvchida KTni qayta sozlang.

Eslatma: Agar boshqa nosozliklar mavjud bo'lsa yoki yuqorida ko'rsatilgan nosozliklar bartaraf etilmasa, sotuvdan keyingi xizmatimizga murojaat qiling.
