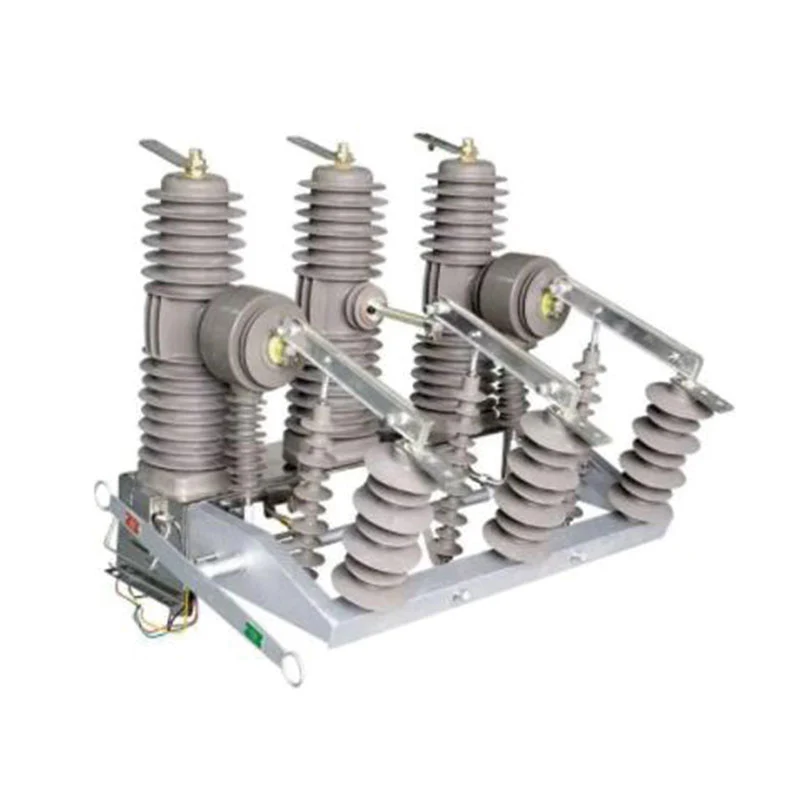

ZW32-24 seriyali tashqi makon yuqori kuchlanishli vakuumli o'chirgich

ZW32-24 seriyali tashqi makon uchun yuqori kuchlanishli vakuumli o'chirgich - bu 3 fazali AC 50Hz 24KV tashqi kommutator uskunasi
♦ O'rnatish usuli: ustunga o'rnatilgan;
♦ Ishlash mexanizmi: kamon ishlaydigan mexanizm va doimiy magnit ishlaydigan mexanizm;
♦ Qutb turi: o'rnatilgan qutb;
♦ Ilova: tashqi 24kV podstansiya, elektr stantsiyasi.
♦ Operatsion turi, qo'lda, elektr, masofadan boshqarish.

So'rov yuborish

Mahsulot tavsifi

XUCKY Electric Xitoyda 25 yildan ortiq vaqtdan beri ZW32-24 seriyali tashqi makon uchun yuqori kuchlanishli vakuumli o'chirgich (qayta yopish) ishlab chiqaruvchilari va etkazib beruvchilari sifatida uning moyli transformatorining ishlashi IEC60076, GB1094, GB / T6451 ga muvofiq. Ayni paytda bizning tarqatish transformatorimiz Rossiya, Janubiy Osiyo, Afrika, Yaqin Sharq va Janubiy Amerikada yuqori sifat va yaxshi narx bilan katta obro'ga ega bo'ldi. Biz sozlash va texnik yordamni taqdim etamiz. Raqobatbardosh kotirovka va barcha texnik yordamlarni onlayn tarzda olish uchun biz bilan bog'laning!

♦ O'rnatish usuli: ustunga o'rnatilgan;

♦ Ishlash mexanizmi: kamon ishlaydigan mexanizm va doimiy magnit ishlaydigan mexanizm;

♦ Qutb turi: o'rnatilgan qutb;

♦ Ilova: tashqi 24kV podstansiya, elektr stantsiyasi.

♦ Operatsion turi, qo'lda, elektr, masofadan boshqarish.

Mahsulot standartlari

♦ IEC62271-100 Yuqori kuchlanishli o'chirish moslamalari va boshqaruv moslamalari 100-qism: AC o'chirgichlar

♦ GB1984 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlari

♦ GB/T11022 Yuqori kuchlanishli kommutator va boshqaruv moslamalari uchun umumiy texnik xususiyatlar

Standartlar

♦ JB/T 3855 yuqori voltli AC vakuumli o'chirgichlar

♦ DL/T402 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlarining spetsifikatsiyasi

Atrof-muhit sharoitlari

♦ Atrof-muhit harorati: -35°C 〜+40°C;

♦ Balandligi: <2000m;

♦ Shamol tezligi < 35 m/s;

♦ Zilzila intensivligi: <8 daraja;

♦ Nopok daraja: IV;

♦ O'rnatish joylari: yong'in, portlash xavfi yoki jiddiy ifloslik yo'q.

Asosiy texnik parametrlar

Yo'q	Element	Birlik	Qiymat
1	Nominal kuchlanish	kV	24
2	Nominal oqim	A	630/1250
3	Nominal chastota	Hz	50
4	Nominal termal oqim	kA	20/25
5	Nominal qisqa tutashuvni uzish oqimi	kA	20/25
6	Nominal dinamik oqim (tepalik)	kA	50/63
7	Nominal qisqa tutashuv yopilish oqimi (tepalik)	kA	50/63
8	Termal barqarorlik vaqti	s	4
9	Nominal ishlash ketma-ketligi	Vaqtlar	O-0,3S-CO-1 80S-CO
10	1 min quvvat chastotasi chidamli kuchlanish (fazalararo, tuproq / sinish)	kV	65
	Chaqmoq impulslariga chidamli kuchlanish (cho'qqi) (fazalararo, tuproq / sinish)		125
	Ikkilamchi kontaktlarning zanglashiga olib keladigan 1 min quvvat chastotasi kuchlanishiga chidamli		2

Yo'q	Element	Birlik	Qiymat
11	Mexanik hayot	Vaqtlar	10000
12	Nominal qisqa tutashuvdagi uzilish oqimining uzilish vaqtlari	Vaqtlar	30
13	Nominal elektron uzilish vaqtlari	Vaqtlar	10000
14	Aloqa masofasi	mm	12±1
15	Sayohat ustida	mm	3±1
16	Fazalararo markaz masofasi	mm	380±1,5
17	Uch fazali yopilish va ochilish asinxronizmi	Xonim	≤2
18	Kontaktni yopib chiqish muddati	Xonim	≤2
19	Yopilish vaqti	Xonim	25~80
20	Ochilish vaqti	Xonim	23~50
21	O'rtacha ochilish tezligi	Xonim	1.1-1.7
22	O'rtacha yopilish tezligi	Xonim	0,5-0,9
23	Asosiy Supero'tkazuvchilar zanjirning qarshiligi	mŌ	≤80

Umumiy tuzilish chizmasi va o'rnatish hajmi (birlik: mm)

1. Yuqori chiqish liniyasi terminali

2. Interrupter

3. Izolyatsiya qiluvchi trubka

4. Pastki chiqish liniyasi terminali

5. Supero'tkazuvchi klip

6. Moslashuvchan ulanish

7. Izolyatsiya qiluvchi tutqich

8. Kontaktli bosimli prujina

9. Ochilish bahori

10. Haydash

11. Mexanizmning chiqish shaftasi

12. Ishlash mexanizmi

13. Mexanizm qutisi

14. Oqim transformatorining aloqa platasi

1. Ishlash dastagi

2. Asosiy milni ajratib oling

3. O'chirish to'xtatuvchisi qo'lda ochish/yopish dastasi

4. Energiyani saqlash dastagi

5. Ochilish/yopish ko'rsatkichi

6. Elektr vilkasi

7. Oqim transformatori

8. Izolyator

9. Izolyatsiya qiluvchi ramka

10. Izolyatsiya qiluvchi tutqich

11. Kiruvchi liniya terminali

12. Pichoqni ajratib oling

13. Chiqish liniyasi terminali

14. O'chirish to'xtatuvchisi

O'rnatish usullari (bitta qutbli / ikki qutbli)

Mahsulot standartlari

♦ IEC62271-100 Yuqori kuchlanishli o'chirish moslamalari va boshqaruv moslamalari 100-qism: AC o'chirgichlar

♦ GB1984 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlari

♦ GB/T11022 Yuqori kuchlanishli uzatish moslamalari va boshqaruv moslamalari standartlari uchun umumiy texnik xususiyatlar

♦ JB/T 3855 yuqori voltli AC vakuumli o'chirgichlar

♦ DL/T402 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlarining spetsifikatsiyasi

Atrof-muhit sharoitlari

♦ Atrof-muhit harorati: -40 ° C ~ + 40 ° C;

♦ Balandligi: <1000m;

♦ Maksimal shamol tezligi 10km/soat, nominal daraja uchun minimal shamol tezligi (132/230kv) 3,2km/soat;

♦ Zilzila intensivligi: <8 daraja;

♦ Minimal nominal o'tish masofasi: 31 mm / kV;

♦ Havoning ifloslanish darajasi: IV sinf.

Asosiy texnik parametrlar

Yo'q	Element		Birlik	Qiymat
1	Nominal kuchlanish		kV	40.5
e	Nominal izolyatsiya darajasi	1 min quvvat chastotasiQuruq sinov (sinish, fazalararo, erga) nam sinov (tuproqqa, tashqi izolyatsiya)	kV	95 85
		Chaqmoq impulsiga chidamli kuchlanish (cho'qqi)		185
3	Nominal oqim		A	1250, 1600, 2000, 2500
4	Nominal qisqa tutashuvni uzish oqimi		kA	20, 25, 31,5

Yo'q	Element	Birlik	Qiymat
5	Nominal qisqa tutashuv oqimi (tepalik)	kA	50, 63, 80
6	Nominal cho'qqiga chidamli oqim	kA	50, 63, 80
7	Nominal qisqa muddatli oqimga bardosh beradi	kA	20, 25, 31,5
8	Nominal ishlash ketma-ketligi		O-0,3S-CO-180S-CO
9	Nominal qisqa tutashuvni sindirish oqimining uzilish raqami	marta	20
10	Nominal qisqa tutashuv davomiyligi	s	4
11	Tanaffus vaqti	s	≤0,09
12	Mexanik hayot	marta	10000
13	Yangi ishlab chiqarilgan vakuum to'xtatuvchisi	Ps	≤1,33×10-3
13	20 yillik saqlash vaqtida vakuum to'xtatuvchisi	Ps	<6,6×10-2
14	O'chirgichning aniq og'irligi	kg	800
15	Ochiq kontaktlar orasidagi bo'shliq	mm	22±2
16	Sayohat bilan bog'laning	mm	4±1
17	O'rtacha ochilish tezligi	Xonim	1,4-1,7
18	O'rtacha yopilish tezligi	Xonim	0,4-0,7
19	Kontaktni yopish vaqti	Xonim	≤3
20	Fazalararo ochilish va yopish sinxronligi	Xonim	≤2
21	Yopilish vaqti	Xonim	50≤t≤200
22	Ochilish vaqti	Xonim	30≤t≤60
23	Har bir fazali asosiy kontaktlarning zanglashiga olib keladigan doimiy qarshilik (CT ichki qarshiligini o'z ichiga olmaydi)	mŌ	≤100
24	Dinamik va qattiq kontaktlarning umumiy qalinligi kiyinishga ruxsat beriladi	mm	3
25	Nominal kontakt bosimi	N	2500±200
