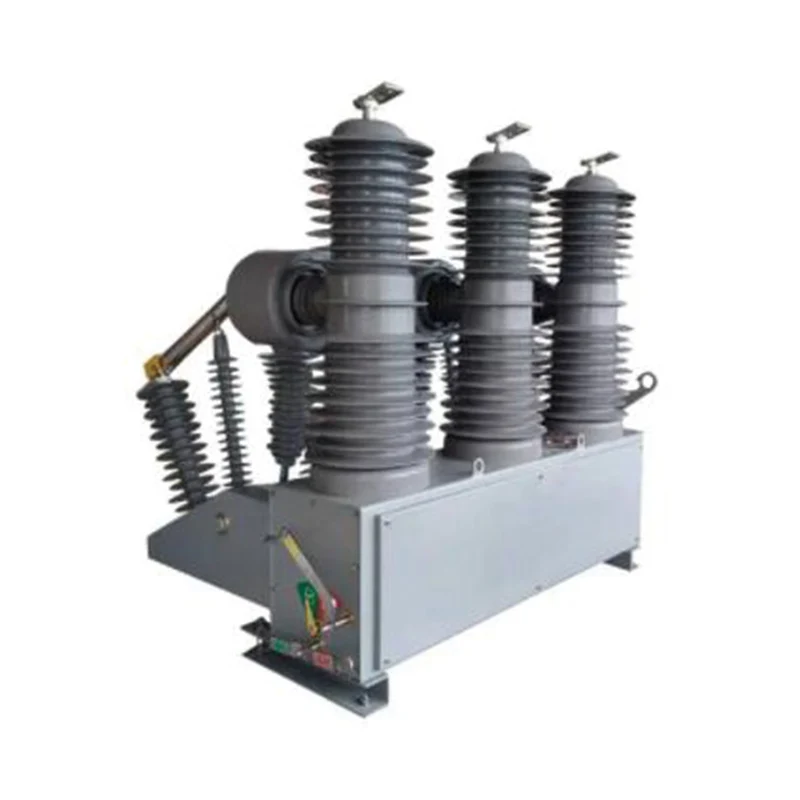

ZW32-40.5 Ochiq havodagi HV vakuumli o'chirgich

◆ ZW32-40.5 Ochiq HV vakuum o'chirgichidan foydalanish shartlari
1.Atrof-muhit harorati: -30 ℃ ~ + 60 ℃;
2.Balandligi: ≤3000m;
3.Shamol tezligi: ≤34m/s;
4. Ifloslanish darajasi: ≤IV.
5. Saqlash harorati: -40 ℃ ~ + 85 ℃.

So'rov yuborish

Mahsulot tavsifi

ZW32-40.5 Outdoor HV Vacuum Circuit Breaker (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) adopts a uniquely designed one-piece solid-sealed pole and a highly reliable operating machine structure. The device is mainly used in medium-voltage overhead line power grids for dividing and combining load current, overload current and short-circuit current.

Yuqori vakuumli o'chirgich ZW7 vakuumli o'chirgich o'rnini bosadigan yangi 35KV tashqi yuqori kuchlanishli vakuumli o'chirgichdir. ZW32 - bu xavfsizroq va barqarorroq bo'lgan ZW7 ning miniatyurasi. ZW32-40.5, shuningdek, doimiy magnit ishlaydigan mexanizmdan foydalanishi mumkin, avtomatlashtirish uskunalari, GPRS, GSM va boshqa masofaviy aloqa funktsiyalari bilan masofaviy signalizatsiya, masofadan o'lchash, masofadan sozlash va masofadan boshqarish kabi to'rtta masofaviy funktsiyaga erishish uchun hamkorlik qilishi mumkin.

◆ Foydalanish shartlari

1.Atrof-muhit harorati: -30 ℃ ~ + 60 ℃;

2.Balandligi: ≤3000m;

3.Shamol tezligi: ≤34m/s;

4. Ifloslanish darajasi: ≤IV.

5. Saqlash harorati: -40 ℃ ~ + 85 ℃.

◆ Asosiy texnik parametrlar

YO'Q.	Elementlar	Birlik	Qiymat
1	nominal kuchlanish	kV	40.5
2	1 min quvvat chastotasiga chidamli kuchlanish	kV	95
3	chaqmoq impulsiga chidamli kuchlanish	kV	185
4	nominal chastota	Hz	50
5	nominal oqim	A	630,1250, 1600
6	nominal qisqa tutashuvning uzilish oqimi	kA	20, 25, 31,5
7	nominal qisqa tutashuv oqimi (cho'qqi)	kA	50, 63, 80
8	nominal cho'qqiga chidamli oqim	kA	50, 63, 80
9	4s oqimga bardosh beradi	kA	20, 25, 31,5
10	nominal ish ketma-ketligi	S	O-0.1s-CO-3s-CO-6S-60s tiklanish
11	nominal qisqa tutashuv oqimining uzilish raqami	marta	30
12	mexanik hayot	marta	10000
13	mexanizmni boshqarish kuchlanishi	V	AC/DC220
14	ikkilamchi kontaktlarning zanglashiga olib 1min quvvat chastotasi chidamli kuchlanish	kV	2
15	ochiq kontaktlar orasidagi masofa	mm	16±1
16	sayohat ustida	mm	4±0,5
17	ochilish tezligi	Xonim	1,4-1,8
18	yopilish tezligi	Xonim	0,4-0,8
19	kontaktni yopish vaqti	Xonim	≤5
20	uch fazali ochilish/yopilish asinxronizmi	Xonim	≤2
21	yopilish vaqti	Xonim	≤100
22	ochilish vaqti	Xonim	≤50
23	vazn	kg	270
