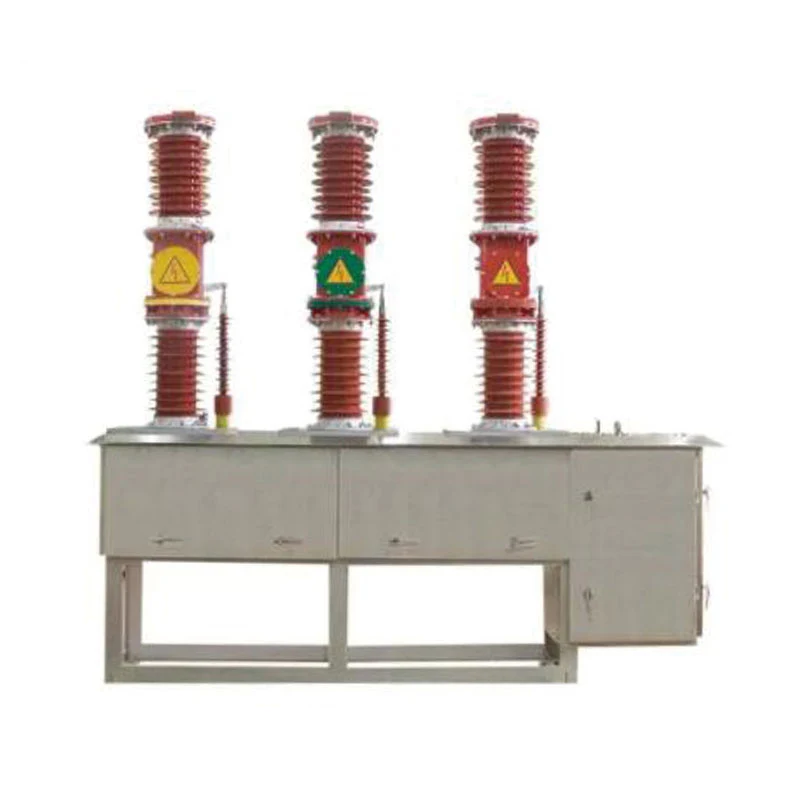

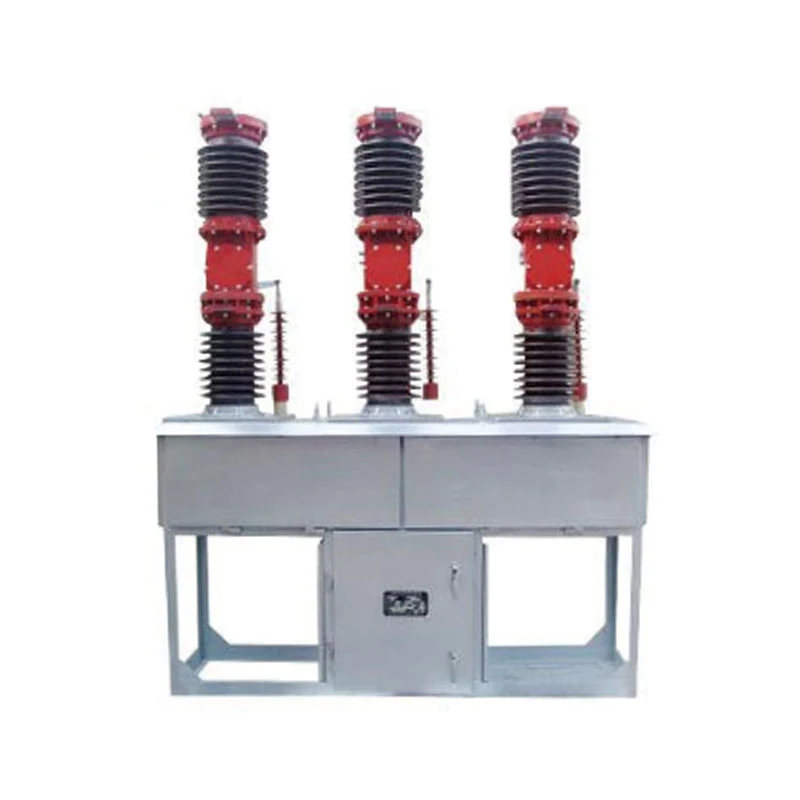

ZW7-40.5 seriyali tashqi makon yuqori kuchlanishli vakuumli o'chirgich

ZW7-40.5 seriyali tashqi makon uchun yuqori kuchlanishli vakuum to'xtatuvchisi - bu 3 fazali AC 50Hz 40,5 kV tashqi kommutator uskunasi.
♦ O'rnatish usuli: poydevorni o'rnatish;
♦ Ishlash mexanizmi: kamon ishlaydigan mexanizm va elektromagnit ish mexanizmi;
♦ Qutbli material: silikon kauchuk, keramika;
♦ Ilova: tashqi 33kV podstansiya, elektr stantsiyasi.
♦ Oqim transformatori: ichki o'rnatish, tashqi o'rnatish.

So'rov yuborish

Mahsulot tavsifi

XUCKY Electric Xitoyda 25 yildan ortiq vaqtdan beri ZW7-40.5 seriyali tashqi makon uchun yuqori kuchlanishli vakuumli o'chirgich ishlab chiqaruvchilari va etkazib beruvchilari sifatida uning moyli transformatorining ishlashi IEC60076, GB1094, GB/T6451 ga muvofiq. Ayni paytda bizning tarqatish transformatorimiz Rossiya, Janubiy Osiyo, Afrika, Yaqin Sharq va Janubiy Amerikada yuqori sifat va yaxshi narx bilan katta obro'ga ega bo'ldi. Biz sozlash va texnik yordamni taqdim etamiz. Raqobatbardosh kotirovka va barcha texnik yordamlarni onlayn tarzda olish uchun biz bilan bog'laning!

ZW7-40.5 tashqi HV vakuumli o'chirgich - bu 3 fazali AC 50Hz 40,5 kV tashqi kommutator uskunasi.

♦ O'rnatish usuli: poydevorni o'rnatish;

♦ Ishlash mexanizmi: kamon ishlaydigan mexanizm va elektromagnit ish mexanizmi;

♦ Qutbli material: silikon kauchuk, keramika;

♦ Ilova: tashqi 33kV podstansiya, elektr stantsiyasi.

♦ Oqim transformatori: ichki o'rnatish, tashqi o'rnatish.

Mahsulot standartlari

♦ IEC62271-100 Yuqori kuchlanishli o'chirish moslamalari va boshqaruv moslamalari 100-qism: AC o'chirgichlar

♦ GB1984 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlari

♦ GB/T11022 Yuqori kuchlanishli uzatish moslamalari va boshqaruv moslamalari standartlari uchun umumiy texnik xususiyatlar

♦ JB/T 3855 yuqori voltli AC vakuumli o'chirgichlar

♦ DL/T402 Yuqori kuchlanishli o'zgaruvchan tok o'chirgichlarining spetsifikatsiyasi

Atrof-muhit sharoitlari

♦ Atrof-muhit harorati: -40 ° C ~ + 40 ° C;

♦ Balandligi: <1000m;

♦ Maksimal shamol tezligi 10km/soat, nominal daraja uchun minimal shamol tezligi (132/230kv) 3,2km/soat;

♦ Zilzila intensivligi: <8 daraja;

♦ Minimal nominal o'tish masofasi: 31 mm / kV;

♦ Havoning ifloslanish darajasi: IV sinf.

Asosiy texnik parametrlar

Yo'q	Element		Birlik	Qiymat
1	Nominal kuchlanish		kV	40.5
e	Nominal izolyatsiya darajasi	1 min quvvat chastotasiQuruq sinov (sinish, fazalararo, erga) nam sinov (tuproqqa, tashqi izolyatsiya)	kV	95 85
		Chaqmoq impulsiga chidamli kuchlanish (cho'qqi)		185
3	Nominal oqim		A	1250, 1600, 2000, 2500
4	Nominal qisqa tutashuvni uzish oqimi		kA	20, 25, 31,5

Yo'q	Element	Birlik	Qiymat
5	Nominal qisqa tutashuv oqimi (tepalik)	kA	50, 63, 80
6	Nominal cho'qqiga chidamli oqim	kA	50, 63, 80
7	Nominal qisqa muddatli oqimga bardosh beradi	kA	20, 25, 31,5
8	Nominal ishlash ketma-ketligi		O-0,3S-CO-180S-CO
9	Nominal qisqa tutashuvni uzish oqimining uzilish raqami	marta	20
10	Nominal qisqa tutashuv davomiyligi	s	4
11	Tanaffus vaqti	s	≤0,09
12	Mexanik hayot	marta	10000
13	Yangi ishlab chiqarilgan vakuum to'xtatuvchisi	Ps	≤1,33×10-3
13	20 yillik saqlash vaqtida vakuum to'xtatuvchisi	Ps	<6,6×10-2
14	O'chirgichning aniq og'irligi	kg	800
15	Ochiq kontaktlar orasidagi bo'shliq	mm	22±2
16	Sayohat bilan bog'laning	mm	4±1
17	O'rtacha ochilish tezligi	Xonim	1,4-1,7
18	O'rtacha yopilish tezligi	Xonim	0,4-0,7
19	Kontaktni yopish vaqti	Xonim	≤3
20	Fazalararo ochilish va yopish sinxronligi	Xonim	≤2
21	Yopilish vaqti	Xonim	50≤t≤200
22	Ochilish vaqti	Xonim	30≤t≤60
23	Har bir fazali asosiy kontaktlarning zanglashiga olib keladigan doimiy qarshilik (CT ichki qarshiligini o'z ichiga olmaydi)	mŌ	≤100
24	Dinamik va qattiq kontaktlarning umumiy qalinligi kiyinishga ruxsat beriladi	mm	3
25	Nominal kontakt bosimi	N	2500±200
